SF6负荷开关三相壳体结构

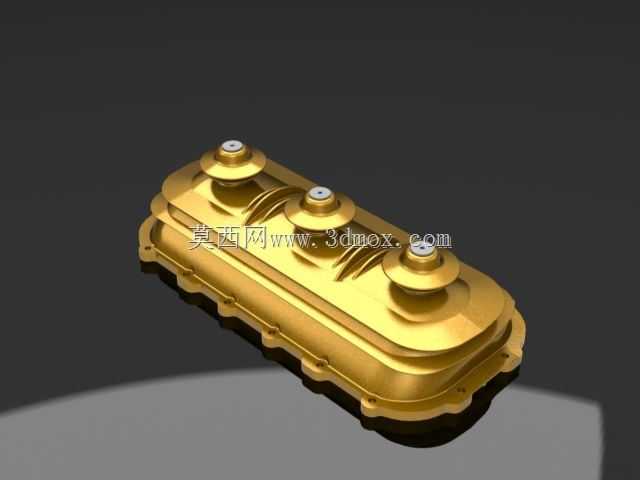

　　这套三维结构围绕中压充气柜内SF6负荷开关的三相壳体展开，呈现的是开关设备中承担绝缘、密封和操动支撑的核心外露部分。模型重点表现长条形金属壳体、顶部三个沿长度方向布置的极柱或操作端结构，以及底部连续法兰安装边，适合用于环网柜、充气柜、箱式开闭所和配电自动化终端中的开关本体方案校核。

　　从实际布置看，该类部件通常安装在充有SF6气体或其他绝缘介质的密封气箱内，外部机构通过顶部或侧向接口完成合闸、分闸和接地等动作。三相结构沿壳体纵向排列，能够在有限柜宽内保持相间距离，并让主回路、灭弧室和绝缘支撑形成相对独立的通道。壳体外形采用圆角过渡和阶梯式压边，不只是外观处理，更多是为了降低电场集中、减少应力突变，同时给密封圈、紧固件和焊接或装配工艺留出稳定边界。

　　建模时需要特别关注底部法兰边的连续性。图中壳体下沿分布有多个安装凸台和孔位，这些特征决定了它与气箱底板、密封面或支架之间的配合关系。法兰边不能只按视觉厚度绘制，应结合密封压接逻辑考虑平面度、螺栓间距、转角圆角以及局部加强区域。若孔位间距过大，密封面在长期受压后可能出现压紧力不均；若转角处圆角过小，又容易在铸件、焊接件或钣金成型件中形成工艺缺陷。

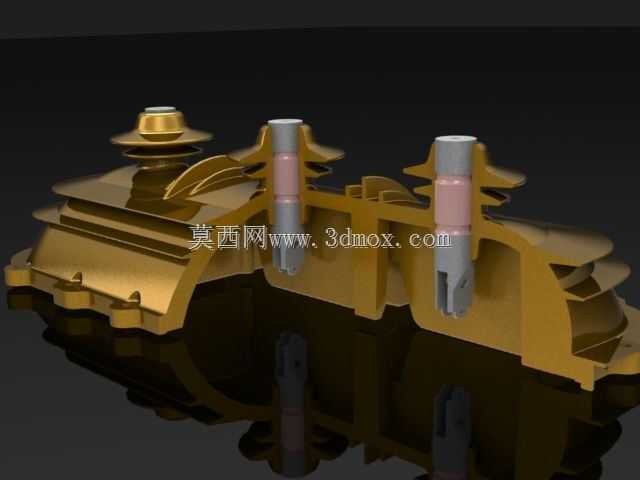

　　顶部三个凸起结构对应三相操动或绝缘引出位置，其同轴度、高度一致性和端部接口尺寸会直接影响后续连杆机构、绝缘拉杆或母线连接的装配。三个凸起之间的壳体表面设置了连续的加强和导流形态，既提高薄板或铸件的刚性，也使整体外形在视觉上形成清晰的相序分区。端部圆形封盖与主体之间采用分层台阶，便于在详细设计中布置密封圈、挡圈、压盖或绝缘件。

　　在配电设备应用中，负荷开关不同于单纯的隔离开关，它需要在规定负荷电流条件下完成接通和分断，SF6介质则承担灭弧和绝缘作用。因此，壳体周围的空间不能被其他柜体零件随意侵占。三维布局时，除了本体长宽高，还要预留机构输出轴运动范围、三相连杆同步动作空间、母线搭接距离、气压监测元件位置以及维护拆装通道。尤其在紧凑型环网柜中，电缆室、母线室、机构室和气箱边界相互挤压，若只建立单个外壳而不考虑外部干涉，后期往往会出现工装无法进入、螺栓无法锁紧或绝缘距离不足的问题。

　　外形尺寸方面，这类长条形三相壳体通常按照柜内横向安装空间确定长度，高度则由顶部极柱、底部密封边和内部灭弧单元共同约束。安装边界不应仅包含实体轮廓，还应把密封圈压缩后的投影范围、螺栓头及垫圈占用区域、机构运动包络、对地绝缘间隙和相间绝缘间隙一并纳入。壳体两侧的安装耳和底部凸台需要与支架承重路径对应，避免把载荷集中在薄壁区域。

　　设计思路上，可以把该模型作为开关本体的上部装配骨架：先确定三相中心线和顶部接口位置，再向下展开壳体腔体、法兰密封面和安装孔系；随后检查壳体与机构侧板、母线支撑、电缆插头以及气箱焊缝之间的关系。圆角、拔模斜度、壁厚均匀性和局部加强筋应在概念阶段就纳入，而不是等到工程出图后再补。对于铸件方案，要关注厚壁与薄壁交界处的收缩风险；对于焊接或钣金方案，则要关注折弯半径、焊缝可达性和封板变形。

　　该结构的价值在于把开关设备中不易直观看清的绝缘壳体、三相布置和安装密封关系集中表达出来。结构工程师可以据此继续细化内部灭弧室、操动连杆、密封沟槽和紧固件，也可以将其作为充气柜总体布置中的干涉检查基准，确保设备在装配、操作和维护场景下都具有明确的空间边界。
