嵌入式暗装弧形槽抽屉拉手结构

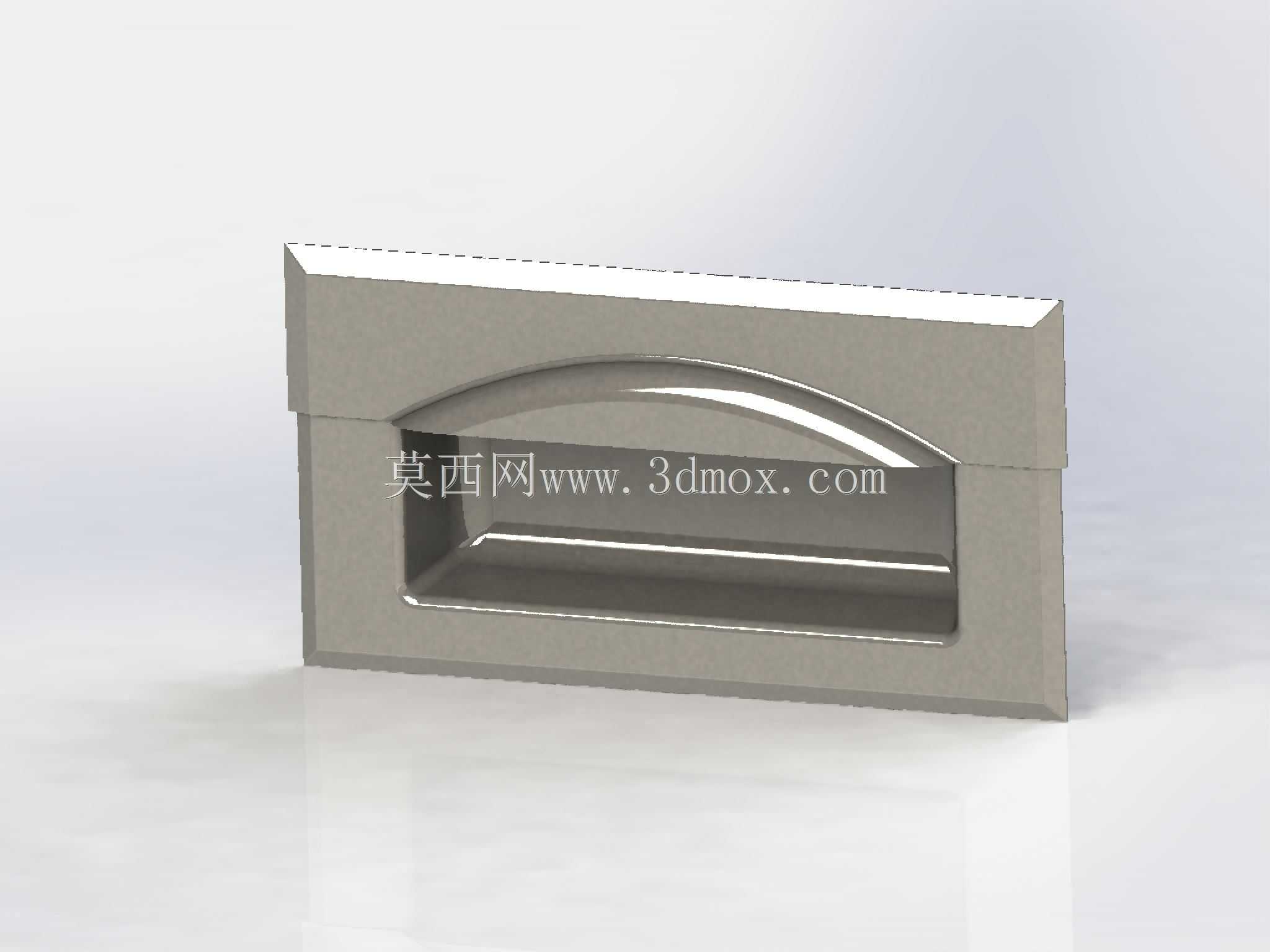

　　这款嵌入式抽屉把手采用暗装扣手的结构形式，整体外观为矩形外框配合内凹弧形握持槽，主要用于抽屉面板、储物柜移门、设备检修门以及各类需要保持外表面平整的启闭部位。与外凸式拉手相比，暗装扣手不会在门板外侧形成突出物，人员经过通道、操作设备或搬运物料时不易发生磕碰，也能减少外挂把手被碰撞后松动、变形的概率。在机柜、实验台、办公家具、厨房柜体和工业操作台等场景中，这类结构既能满足频繁抽拉的受力需求，又能让门板正面保持简洁连续的视觉效果。

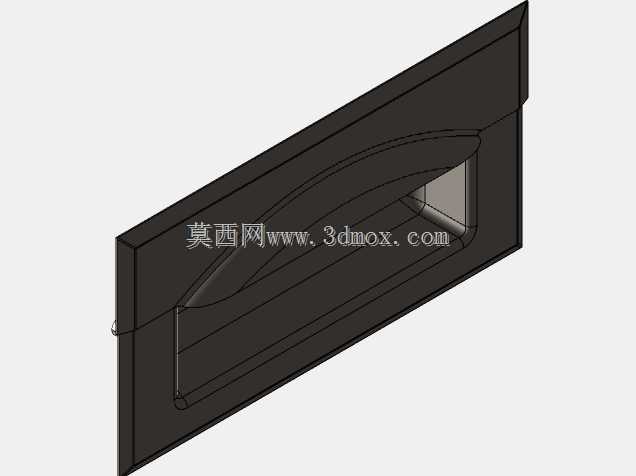

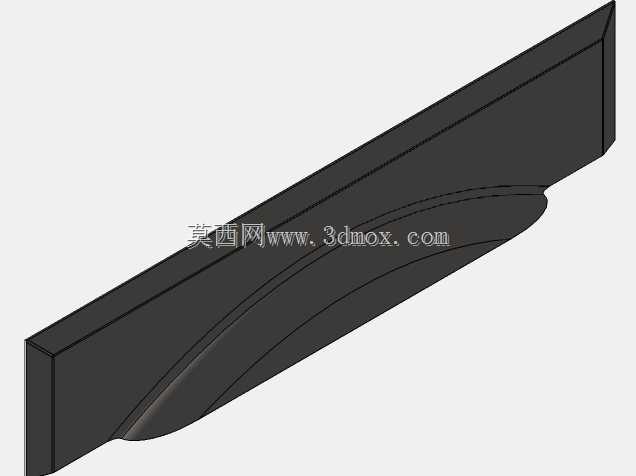

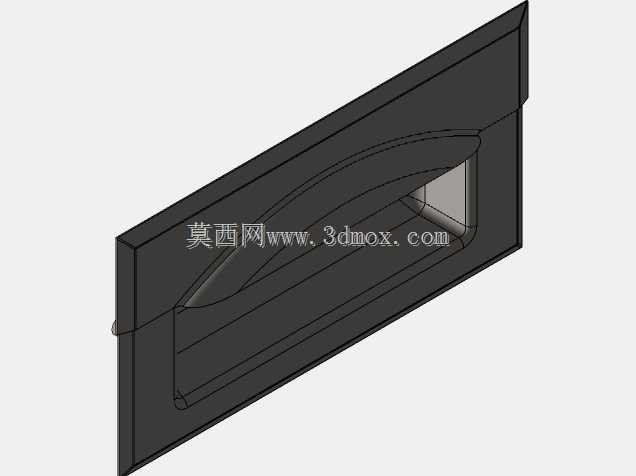

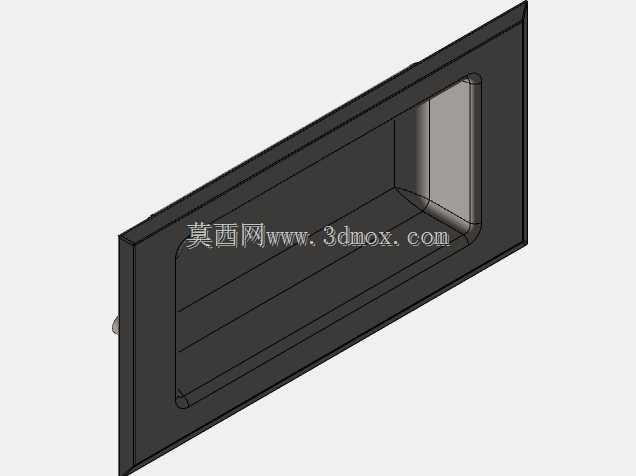

　　从实际使用方式看，把手的受力区域集中在下沿内侧和弧形过渡面。手指伸入内凹空间后，可扣住下方水平唇边完成拉开动作；弧形上缘则为指背提供避让空间，避免抽拉时指关节与面板边缘干涉。模型中矩形外框承担安装定位和受力传递作用，内凹槽口负责提供操作空间，后部腔体需要嵌入面板预留孔位，正面边框压覆在面板表面，形成类似沉台的安装关系。设计时不能只关注正面外形，还要明确背板、固定孔、卡扣或螺钉连接位的位置，否则三维造型虽然外观完整，落地加工时却可能出现无法固定或装配后晃动的问题。

　　结构建模时，外轮廓应优先按面板开孔边界建立基准。矩形边框的长宽尺寸决定了门板上的开孔范围，边框宽度需要覆盖开孔边缘并留出足够承压面；若边框过窄，板材受力后容易在孔口产生压痕，薄面板上还可能出现局部凹陷。内凹深度直接影响手指进入空间，深度过小会导致只能放入指尖，抽拉重抽屉时握持不充分；深度过大则会占用抽屉内部空间，并可能与抽屉内的文件、工具或线束发生干涉。弧形顶部并非单纯装饰，它将开口上缘与后壁顺滑连接，既降低应力集中，也减少手指接触时的尖锐感。

　　安装边界方面，这类暗装把手通常需要在面板上加工矩形开孔，开孔尺寸应小于正面外框、大于后部嵌入体。面板厚度是关键约束：嵌入槽的后壁与正面唇边之间要形成适合板厚的夹持区间，若面板较薄，需增加背面压条、卡爪或螺钉柱来限制窜动；若面板较厚，则要确认嵌入体深度能够完全进入，不能让把手悬在孔外。对于木质家具板，可采用螺钉从背面拉紧；对于金属机柜门板，可考虑折边、点焊、卡簧或沉头螺钉固定；对于塑料面板，则可在结构中预留弹性卡扣，但卡扣根部需要保证足够厚度和拔模斜度，避免反复装配后断裂。

　　受力设计上，抽屉拉开瞬间的载荷并非均匀分布在整个把手表面，而是主要集中在手指接触的下唇边以及边框与面板的接触区。下唇边应保留连续壁厚，转角处避免突然减薄；后壁与外框连接处宜设置圆角或加强筋，使拉力能够传递到边框，再分散到面板孔口周围。若把手用于承载较重的工具抽屉，不能仅依靠薄型卡爪固定，应增加螺钉连接位，并让螺钉尽量靠近受力侧。弧形内表面的曲率也要结合成年人手指尺寸校核，开口高度、内凹深度和下唇边宽度之间需要形成合理比例，保证戴薄手套操作时仍能伸入。

　　从外形尺寸协调来看，矩形把手的长度通常随抽屉宽度选取，但并非越长承载能力越高。长度增加后，边框与面板接触面积增大，外观更大气，但开孔也更长，对面板强度影响更明显；小抽屉上使用过长扣手会占用面板有效空间，大抽屉上使用过短扣手则会使受力点过于集中。模型中的低矮矩形比例适合横向抽屉面板，弧形槽沿长度方向延伸，能够提供较宽的手指接触范围。周边圆角需要兼顾视觉和加工：正面圆角过小会显得生硬，且板材开孔时尖角容易开裂；圆角过大则会减少边框有效覆盖宽度。

　　在三维建模过程中，应先建立面板、开孔和把手三个装配关系，而不是单独绘制把手外观。通过装配校核可以直观看到嵌入体是否穿透面板、背面是否与抽屉侧板冲突、手指空间是否被加强筋占用。壁厚设计宜保持均匀，外框、内槽壁和底部唇边之间避免出现厚大胶位，若采用塑料注塑，还需考虑缩水、翘曲和浇口位置；若采用金属压铸或钣金折弯，则要关注拔模方向、圆角半径和模具成型可行性。表面处理可根据使用环境选择喷塑、阳极氧化、镀铬或拉丝效果，但结构上不能为了追求外观线条而牺牲握持深度和固定强度。

　　实际选型时，还要结合门板使用频率判断。普通文件抽屉更重视外观平整和防磕碰，设备防护罩上的扣手则需要耐受油污、粉尘和频繁维护开启；厨房或实验室环境还要考虑擦拭清洁，内凹槽不应形成难以清理的死角。弧形槽底部可设置轻微导水或导尘斜面，边缘不应有开放缝隙。对于需要锁具联动的面板，该扣手位置还应与锁体、连杆机构保持间距，避免手指操作空间被锁具附件占用。综合来看，该结构的核心不在于复杂曲面，而在于开孔边界、嵌入深度、握持空间和固定方式之间的平衡，只有把这些工程约束在三维模型中同步表达，后续加工、装配和使用才能稳定可靠。
