塑壳式低压断路器紧凑结构设计

　　这套三维结构围绕低压配电系统中的大电流塑壳断路器展开，呈现的是固定式安装形态下的整机外观与关键连接部位。设备主要用于交流低压配电柜、动力柜、进线柜以及大容量负载分支回路中，承担线路过载、短路和欠电压等异常工况下的保护任务，同时也可作为不频繁手动接通与分断电路的操作元件。在工厂动力配电、商业建筑变电所、数据中心末端供电以及成套设备电控柜内，这类开关往往处于主回路或较大容量支路的核心位置，其外形尺寸、接线方式和操作空间会直接影响柜体排布。

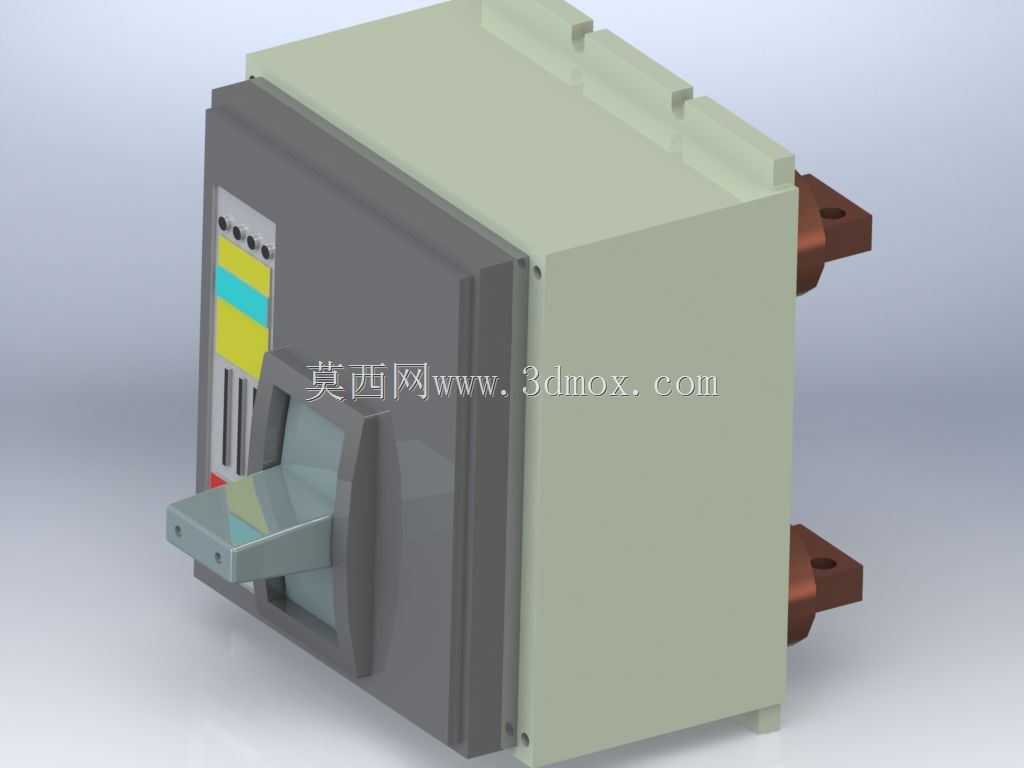

　　从结构表达来看，模型重点还原了断路器的绝缘外壳、正面操作机构、状态指示区域以及后侧进出线连接端。壳体采用近似长方体的封闭式造型，正面区域布置操作手柄和分合状态相关标识，手柄处于壳体前下方，操作方向与面板保持一致，便于柜门开启后直接进行手动分合闸。面板上部保留了指示与辅助标识区域，能够反映断路器在运行、脱扣或断开等状态下的位置关系。对于成套设计人员而言，这部分结构不仅关系到人机操作，也决定了柜门开孔、观察窗位置和安全距离。

　　后侧伸出的铜质接线母排是模型中较关键的安装边界。大电流规格断路器通常不采用小规格导线直接压接，而是通过母排与柜内主母线或分支铜排连接，因此接线端的伸出长度、厚度方向、孔位中心以及相间位置都需要在柜体设计阶段提前校核。若母排与柜体侧板、绝缘隔板、电流互感器或其他元器件距离不足，后期装配时容易出现干涉，甚至影响电气间隙和爬电距离。模型中将接线端的块状连接结构和安装孔特征表现出来，可用于检查母排走向、紧固件操作空间以及相序排列。

　　设计思路上，这类紧凑型开关强调在有限柜体宽度内承载较高额定电流。外壳轮廓规整，顶部和侧面带有加强与装配相关的结构特征，既体现绝缘壳体的成型特点，也为断路器在柜内安装、限位和检修提供参考。前部操作面与后部接线区明确分离，使操作人员面对柜体时主要接触手柄和指示区域，带电连接部位则位于开关后部，通过柜内母排和绝缘防护进行隔离。这种布局符合低压成套设备中常见的前操作、后接线设计习惯，也有利于提高柜内布线的秩序性。

　　在设备选型和柜体布局时，不能只关注开关本体的长宽高。断路器前方需要保留手柄摆动和人手操作空间，尤其在合闸、分闸以及脱扣复位时，手柄会有明显行程；后部母排区域则要考虑铜排折弯、螺栓紧固、扭矩工具伸入以及绝缘隔板安装。若开关靠近柜梁或侧板布置，还应核对壳体顶部、侧面散热与装配间隙。对于多台开关并列安装的馈电柜，单台设备的宽度、接线端高度和母排相间距会影响整柜铜排设计，模型所呈现的外部轮廓可作为初步干涉检查和装配空间评估的依据。

　　从功能特性上看，塑壳断路器将触头系统、灭弧机构、脱扣保护和操作机构集中封闭在绝缘外壳内，外部可见结构虽然简洁，但内部对分断能力和电弧熄灭有较高要求。三维外观模型虽然主要用于展示和布局，却能够帮助结构工程师理解外部接口与内部功能分区之间的关系：正面手柄对应操作机构，面板指示反映触头位置，后部母排对应主电路进出线，壳体则承担绝缘防护和机构支撑。将这些部位在装配环境中准确放置，有助于减少成套柜设计阶段的返工。

　　在实际工程应用中，该类断路器常与电流互感器、浪涌保护器、隔离开关、母线夹和绝缘支撑件配合使用。进线侧母排通常从主母线引接，出线侧再连接至负载电缆或下一级配电回路。模型可用于柜体三维布置时确认开关与母排的相对位置，也可用于培训演示中说明塑壳断路器的操作面、接线端和安装形态。对于机械结构设计人员来说，重点不是单纯复刻外观，而是通过壳体边界、手柄行程、母排接口和安装空间，把低压电器在成套设备中的真实装配关系表达清楚。

　　整体来看，该结构模型抓住了大电流塑壳断路器最常影响设计决策的外部特征：规整的绝缘外壳、前置操作手柄、状态指示面板以及后部裸露的主回路连接端。围绕这些特征开展柜体设计，可以在方案阶段完成操作距离、母排走向、紧固件空间和相邻元器件干涉等多项校核，使后续详细设计更贴近低压成套设备的现场装配需求。
