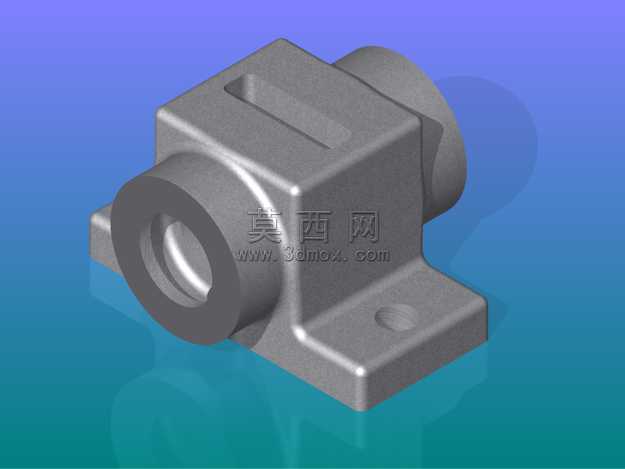

该辅助轴轴承采用三维参数化建模方式完成整体设计,建模过程中首先对轴承的功能需求进行拆解,明确其需要同时满足轴体径向支撑、设备本体固定安装、润滑介质存储流通三大核心功能。建模初始阶段先绘制底座的二维草图,底座采用带安装孔的平板式结构,两个对称分布的沉头安装孔可适配标准紧固件,实现轴承在设备机架上的稳固固定,底座与主体轴承座的过渡区域采用圆角处理,既避免应力集中提升结构强度,也优化了金属铸造或机加工的工艺可行性。主体轴承座部分为一体化方块式结构,中心开设贯穿的轴孔,轴孔内壁按照1.25英寸标准轴径设计配合公差,可与对应规格的轴体形成精准的滑动配合,轴孔外侧设计有凸起的环形加强边,提升轴孔区域的结构刚性,避免长期受径向载荷出现形变。轴承座顶部开设长条形润滑槽,可存储润滑油脂,在轴体转动过程中持续为配合面提供润滑,降低摩擦损耗延长使用寿命,侧面的凸台结构为预留的传感器或油路接口安装位,可拓展轴承的状态监测或强制润滑功能。材质渲染阶段采用磨砂金属质感的铸铁材质,还原工业五金零件的真实外观,表面做亚光处理,突出结构的棱角与曲面过渡细节,渲染时采用蓝白渐变背景,通过柔和的光影效果展现轴承各部分的结构层次,清晰呈现安装面、配合面、功能槽的位置关系。整体设计兼顾了结构强度、装配便利性与使用维护性,所有尺寸均符合通用机械零件的设计规范,可直接用于小型传动设备的辅助轴支撑场景,建模过程中所有特征均保留参数化关联,可根据实际使用的轴径尺寸、安装空间需求快速调整对应参数,生成适配不同工况的衍生轴承模型。
