双缸卧式空气压缩机结构三维设计

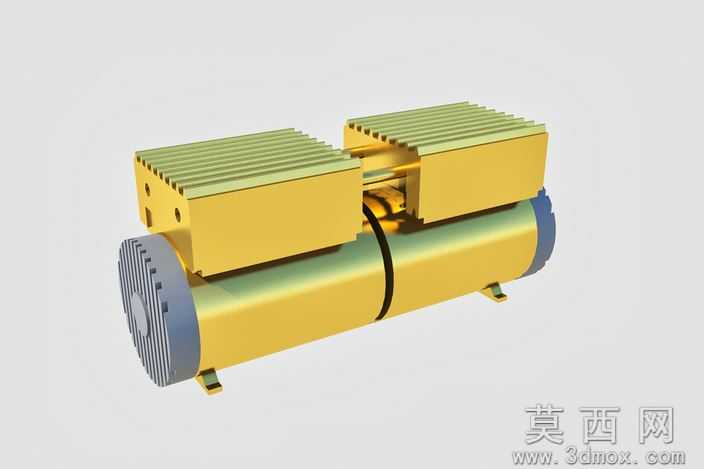

本作品为双缸卧式空气压缩机的三维数字化设计模型，整体采用卧式布局结构，核心由卧式储气筒体、两组对称分布的压缩缸体、端盖传动组件、支撑安装脚座四大模块构成，建模过程严格遵循通用活塞式空压机的实际尺寸比例与装配逻辑，在三维软件中先完成各独立零件的参数化建模，再按照实际装配约束关系完成总装配合，确保各部件的相对位置、装配间隙完全符合真实设备的生产制造要求。材质渲染方面，针对不同部件的实际材质属性做了差异化处理：两组压缩缸体的散热鳍片部分采用阳极氧化金黄色金属材质，还原铝合金缸体经硬质氧化后的表面质感，鳍片的排布密度、厚度、间距都参考真实空压机散热结构设计，保证模型的结构还原度；中部卧式储气筒体采用哑光金属漆面材质，表面添加细微的磨砂颗粒质感，还原钢制储气罐的真实外观；两端端盖采用灰蓝色工程塑料与金属结合的材质表现，端盖表面的散热格栅、安装孔位都做了精细化建模，格栅的镂空结构、孔位的倒角细节都完整呈现；底部支撑脚座采用镀锌金属材质，添加了轻微的使用磨损质感，提升模型的真实感。结构设计上，两组压缩缸体对称布置在储气筒体上方，通过中间的传动连接结构实现动力同步传递，这种双缸对称布局可以有效降低设备运行时的振动幅度，提升运行稳定性，同时增大压缩空气的输出排量；缸体表面的密集散热鳍片可以增大散热面积，快速带走压缩过程中产生的热量，降低缸体工作温度，提升设备连续运行的可靠性；储气筒体两端的端盖集成了进气过滤、传动连接的结构，底部的支撑脚座预留了安装固定孔位，方便设备在各类工况场景下的安装固定。设计过程中充分考虑了设备的实用性与结构合理性，所有部件的结构都服务于空气压缩、存储、输出的核心功能，没有冗余的装饰性结构，完整还原了工业用小型双缸空压机的典型结构特征，模型的各零件都可独立拆分编辑，能够直接用于结构教学、产品展示、虚拟装配演示等场景。
