长条式铰接安装金属支座构件

　　在自动化输送线、小型工装夹具以及通讯设备的机架内部，经常会遇到需要在同一基准平面上同时完成固定安装与活动铰接的场景，这类位置如果分开做两个独立零件，不仅要额外加工两组安装面，装配时还要反复调整同轴度，后期维护拆装也会占用不少检修空间。这款长条式金属支座就是针对这类紧凑安装位开发的一体化构件，整体采用长条形平板作为承载基底，在平板的左右两端各加工出一个沉头通孔，用于穿入内六角螺栓将整个支座锁附在设备的安装基板上，沉孔结构可以让螺栓头部完全沉入板件表面，不会突出外露，既避免了运动部件经过时发生剐蹭，也让安装完成后的支座上表面保持平整，周边其他走线或者小零件布置不会被凸起的螺栓头干涉。

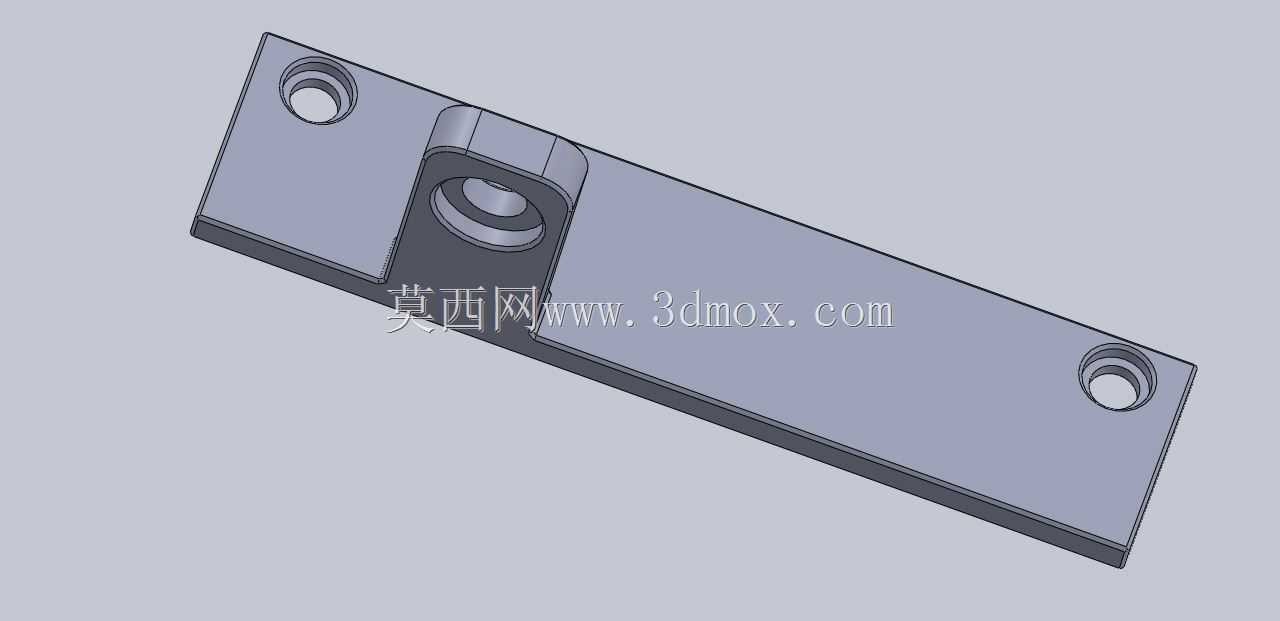

　　从结构布局来看，平板中段向上凸起设置了带横向通孔的铰接耳座，耳座的孔位轴线和长条底板的长度方向保持垂直，这个孔位用来穿入铰接销轴，连接摆杆、连杆或者小型锁扣的活动端。耳座和底板之间做了大圆角过渡，没有尖锐的应力集中转角，在支座承受摆杆往复摆动带来的交变载荷时，圆角区域可以分散应力，避免长期循环受力后在焊接或者折弯的根部产生裂纹。整个零件的底板厚度均匀，耳座部分的壁厚也做了等厚设计，不管是采用整块钢材铣削加工，还是用板材经过折弯、焊接后再做孔位精加工，都能保证加工过程中材料去除量或者焊接变形量控制在合理范围，不需要为了局部强度额外堆焊多余材料，有效控制零件的整体重量。

　　实际选型布置时，首先要确认安装基板上的两个固定孔跨距，这款支座的两端沉孔中心距覆盖了常见小型工装的安装孔位范围，底板的宽度方向预留了足够的贴合面积，锁附螺栓拧紧后，底板和安装面完全贴合，不会出现局部悬空导致的受力翘曲。铰接耳的通孔内径适配常用的标准销轴，孔的两端可以根据使用需求加装轴用挡圈或者含油衬套，当铰接副需要频繁摆动时，压入铜衬套之后可以大幅降低孔壁的磨损速度，不需要更换整个支座，只需要定期更换衬套就能恢复铰接精度。如果用于静态的定位支撑场景，也可以直接在孔内穿入螺栓加螺母锁死，把铰接位变成固定连接点，实现一件两用，减少备件的种类。

　　在设备运行的工况里，这个支座往往承担着把活动杆件的载荷传递到主机架的作用，当摆杆受到侧向推力时，载荷会通过铰接销轴传递到耳座，再经由底部的长条底板分散到两端的两个固定螺栓上，长条形的底板布局让两个固定点之间形成足够的力臂，相比单孔固定的小型支座，它可以承受更大的倾覆力矩，不会在反复受力后出现支座偏转松动。零件的外轮廓所有尖角都做了倒角处理，装配时工人徒手调整位置也不会被锐边划伤，底板的底面经过精加工保证平面度，贴装在机架的安装面上不会出现缝隙，锁紧螺栓后不会有额外的装配应力残留在零件内部。

　　建模过程中可以先绘制底板的拉伸草图，定位好两端沉孔的中心位置，再在中段绘制铰接耳的轮廓，拉伸凸台之后对耳孔进行切除，最后统一添加所有圆角和倒角特征，特征树的顺序按照加工工序排布，后续如果需要调整孔距或者耳座高度，只需要修改对应的草图尺寸，整个零件就能快速更新，适配不同规格的设备安装位。这类构件虽然结构不复杂，但在通讯设备的翻盖支撑、小型自动化设备的门体铰接、工装夹具的摆臂定位场景里都能直接复用，不需要每次都重新设计相似的安装支座，有效缩短整机的设计周期。
