多格梯形槽半桥式承载钣金结构件

　　这套半桥式承载钣金结构件的建模工作，最初是从现场测绘老旧分拣线过渡段的磨损件开始的。车间里原有跨接在两段皮带输送机之间的过渡桥板，使用三年后板面中部被持续掉落的冲压五金件砸出凹陷，下方原有的单块竖支撑板在长期交变载荷下出现焊缝开裂，维修班组每次补焊后不到两个月就会再次开焊，索性直接测绘失效件重新做结构优化，这套数模就是优化后的最终结构。

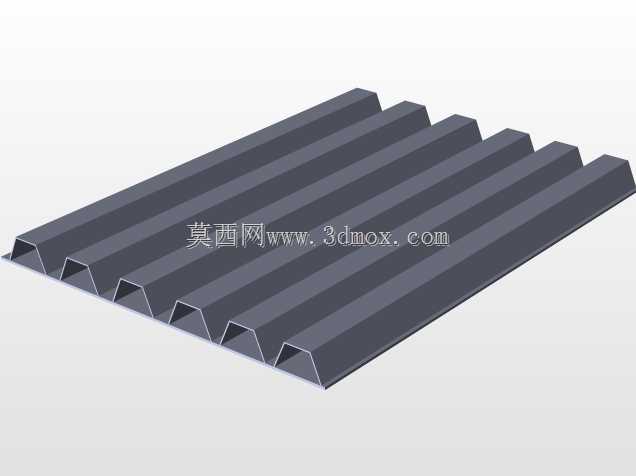

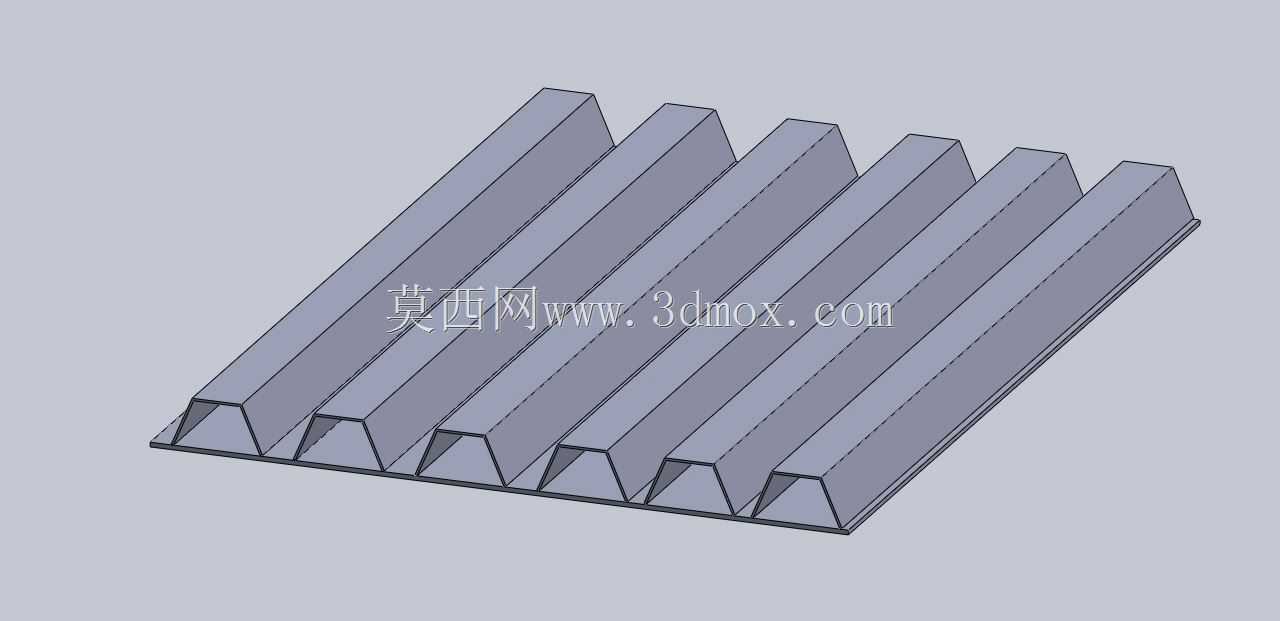

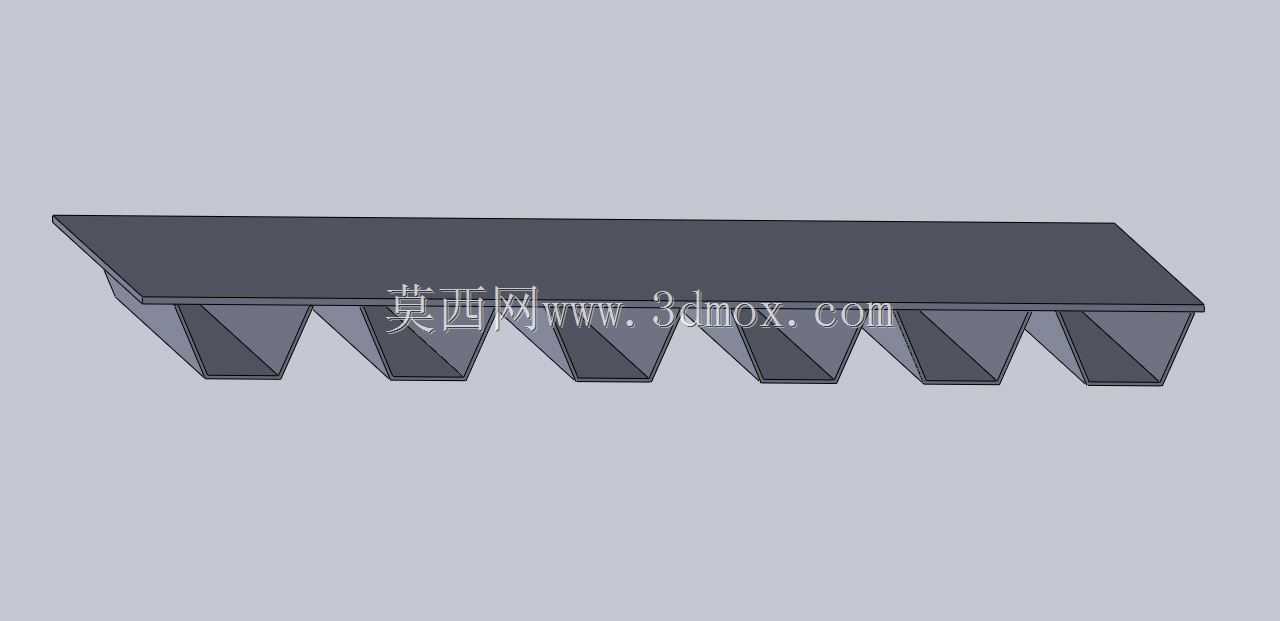

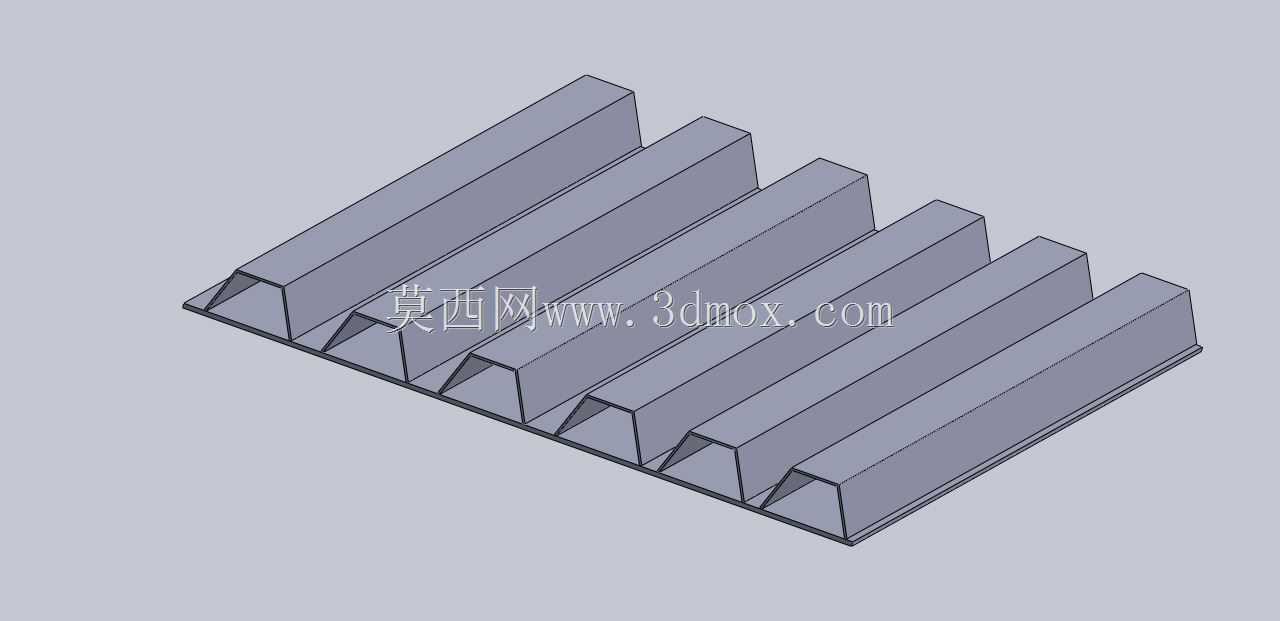

　　从外轮廓来看，整件为长条形扁平布局，顶部是一整块连续的平直承载面板，面板下方沿长度方向等距排布六个梯形截面的中空支撑格腔，所有格腔的顶边与承载面板底面完全贴合焊接，相邻格腔共用一块竖向分隔板，格腔的底边宽度小于顶边，整体呈上宽下窄的倒梯形，既避免了直角竖板在受冲击时应力集中在焊缝根部的问题，也让落料冲击的载荷可以沿斜向板面向两侧分散传递。

　　设计阶段最先敲定的是安装边界尺寸：整件的总长度匹配两段输送机机架之间的600mm跨距，面板宽度和输送皮带的有效输送面宽度对齐为320mm，顶部面板厚度选用3mm热轧钢板，下方梯形格腔的板厚取2mm，整件装配完成后的总高度控制在110mm，底部支撑边直接搭在两侧输送机的机架方管顶面上，两侧各预留三个φ9的安装孔位，用M8螺栓直接锁紧在机架预设的安装螺纹孔上，不需要额外焊接支架，现场更换时两名维修人员十分钟即可完成拆装。

　　最初的方案曾考虑过用整块厚钢板直接切割成桥板，核算下来12mm厚的钢板虽然刚度足够，但整体重量接近70公斤，人工搬运安装非常困难，而且厚重板面受工件砸击时没有任何缓冲形变空间，冲击载荷会直接传递到下方输送机机架，长期运行会导致机架方管出现变形。改用薄板加梯形格腔的结构后，整件重量不到22公斤，截面惯性矩反而比12mm厚实心钢板高出近40%，梯形格腔的中空结构还能让掉落工件的冲击能量通过板件的微小弹性形变快速耗散，不会把硬冲击直接传导到机架。

　　格腔的排布间距经过反复校核，六个梯形腔沿长度方向均匀分布，相邻两个腔的中心距为95mm，每个梯形腔的顶边长度为80mm，底边长度为45mm，斜壁与竖直方向的夹角控制在18度。这个角度是经过多轮仿真验证的：角度过小，斜壁接近竖直，分散载荷的效果差；角度过大，格腔底边的总占用宽度会超出输送机机架方管的支撑宽度，导致底部支撑边悬空。18度的斜壁角度刚好让每个格腔的底边都完全落在机架方管的支撑面上，载荷传递路径连续无断点。

　　在实际应用场景里，这类半桥承载件不止用在输送线过渡段，在小型装配工作台的跨接工位、仓储货架的层间跨接支撑、轻型物料滑槽的中段承托位置都能适配。比如在五金件分拣工位，工件从高处滑槽滑落到桥板上，梯形格腔的斜壁不会像直角支撑板那样积存碎料和铁屑，日常清理时用压缩空气从侧面一吹，碎屑就会顺着斜壁从格腔两端的开口掉出，不会在结构内部积留造成腐蚀。建模时所有板件的折弯内角都预留了R2的折弯圆角，完全匹配常规钣金折弯的工艺参数，不需要额外开模，普通数控折弯机即可完成所有板件的折弯加工，拼接时所有焊缝都采用连续角焊缝，焊后对面板上表面做打磨抛光，保证输送工件经过时不会被焊缝凸起刮伤表面。

　　结构细节上，顶部承载面板的两侧边缘各向下折弯10mm的翻边，翻边既可以增强面板的侧向刚度，避免长面板在长期使用后出现侧向波浪变形，也能挡住输送过程中偏移的小型工件，防止工件从桥板两侧掉落。梯形格腔的两端不做封板，保持中空贯通，一方面减轻整体重量，另一方面在现场安装时可以直接从格腔端部伸入扳手，锁紧底部和机架连接的固定螺栓，操作空间非常充裕。如果应用在有腐蚀性物料的工况，只需要把板件材质替换为304不锈钢，所有结构尺寸完全通用，不需要重新调整建模参数。

　　从受力逻辑来看，当集中载荷作用在顶部面板任意位置时，载荷会先通过面板传递到下方最近的两个梯形格腔顶边，再沿格腔的两块斜壁分流到底部的两条支撑边上，最终均匀传递到两侧的机架结构上，不存在单块支撑板独立承载的受力死角，哪怕其中某一条焊缝出现微小开裂，相邻的格腔依然可以分担载荷，不会出现瞬间断裂垮塌的情况，安全冗余度远高于传统的单竖板支撑桥板。
