工业导流金属锥形漏斗结构设计

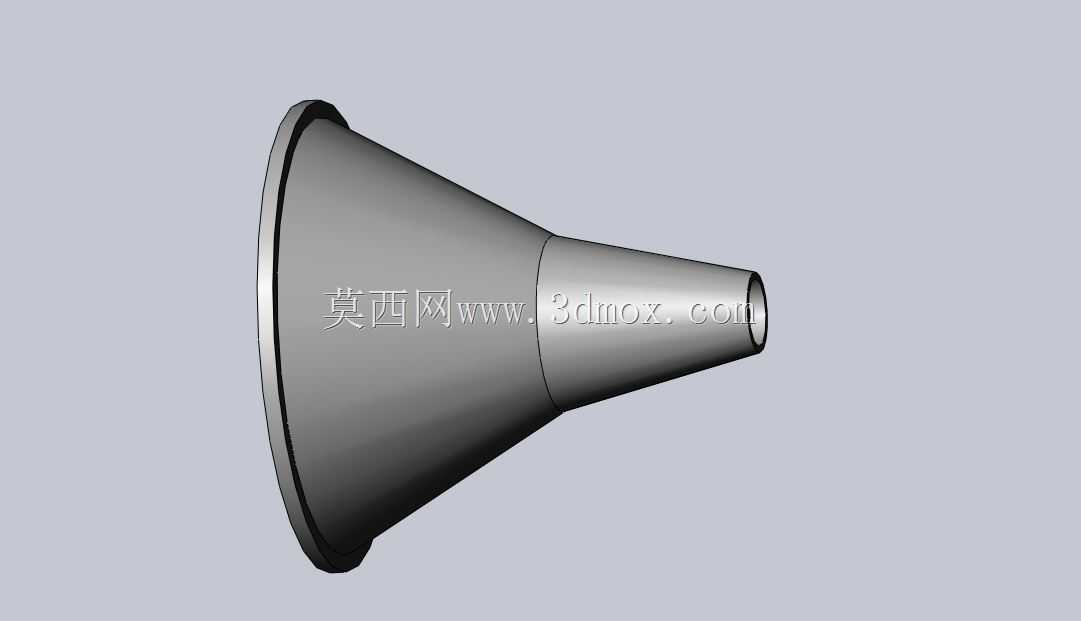

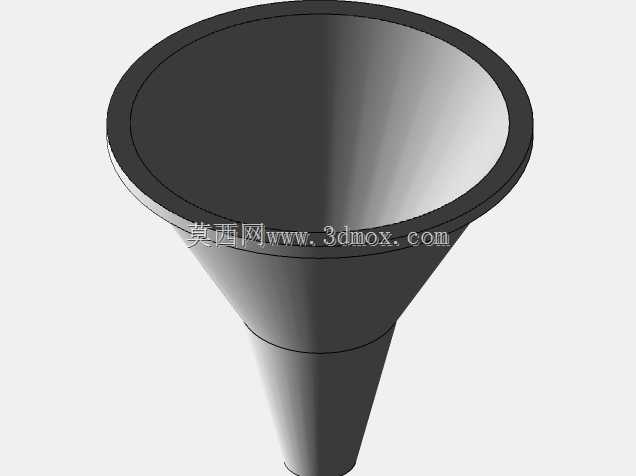

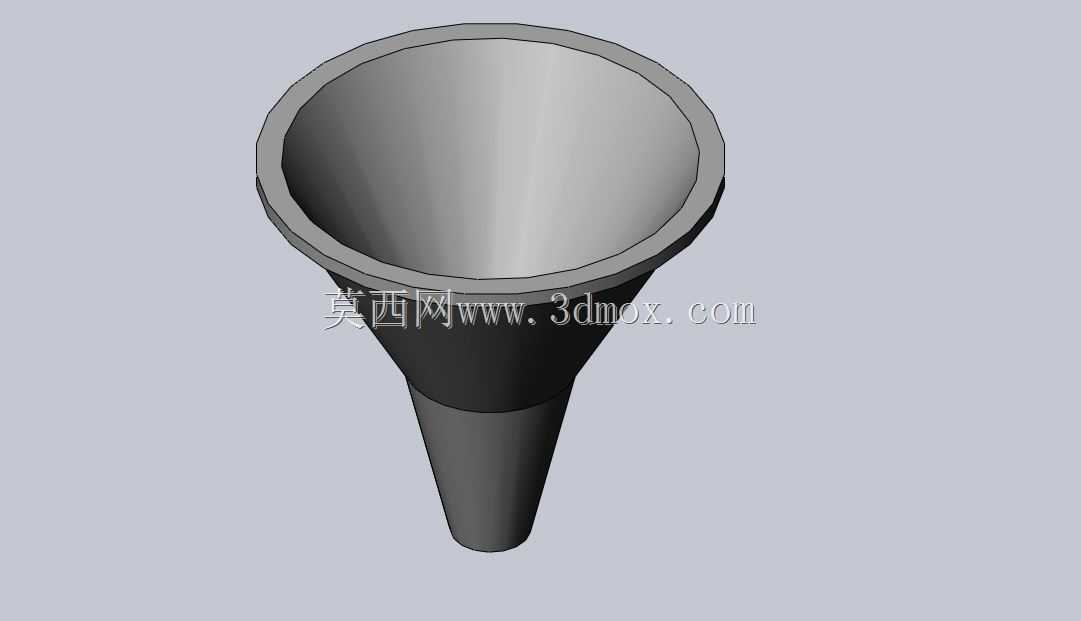

　　该金属漏斗采用上宽下窄的回转锥形主体结构，上部设置外翻加厚环形边沿，既作为进料口的刚性加强圈，也可在配套料仓、机架台面放置时承担搭接定位作用，避免薄壁锥筒受物料冲击后发生口部失圆变形。锥段内壁保持连续光滑过渡，无突变台阶与死角，粉状、颗粒状物料或液体依靠自重沿锥面汇聚，能够有效减少物料挂壁、残留与架桥现象，在粮油分装、化工粉料投料、车间废液收集、小型实验台加注等场景中，可稳定完成导流、归集与定向输送作业。下部直筒出料段采用等径直管结构，出料口径远小于进料口径，可对接软管、硬管或小型灌装工位，将大口径承接的物料收拢为集中流束，控制下落位置与流量范围，降低撒漏风险。

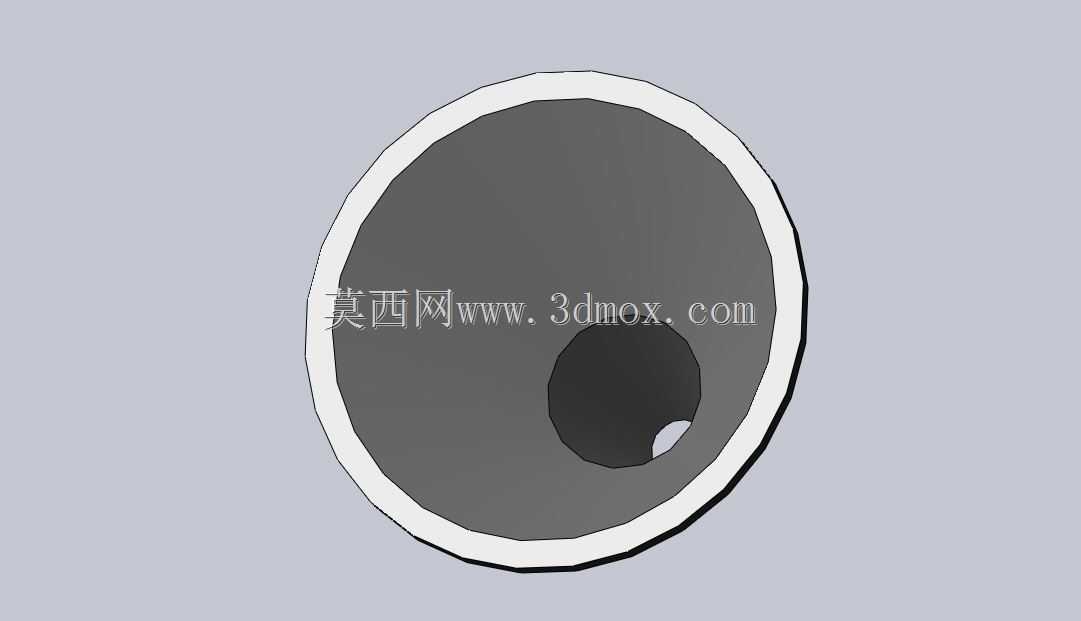

　　从建模思路来看，整体以回转体特征为核心：先绘制漏斗轴向半剖面轮廓，通过旋转生成基础锥筒，再对上口边沿进行翻边加厚处理，下出料段保留一定直壁长度，保证接管时具有足够的插接接触面积。壁厚在模型中按金属薄板成型件思路设定，锥面壁厚均匀，兼顾结构刚度与自重控制；上口翻边区域厚度相对更大，用于承受放置、搬运及物料倾倒时的局部载荷。外形边界方面，最大轮廓集中在上部圆形进料口，下端出料管外径较小，整体高度随锥角变化；锥角选取兼顾导流速度与物料通过性，角度过陡会增加整体高度并占用安装空间，角度过缓则容易造成流动性较差的物料堆积。

　　安装使用时，上口翻边可直接搭放在工作台开孔、料架支撑圈或桶口边缘，无需复杂固定；若用于连续生产线，也可在翻边上加工安装孔，通过卡箍、压板或快装接头与上游料仓连接。下端直管可插入容器口，或通过卡箍、软管箍与输送管路相连，接口处保持同轴，避免偏置导致流料冲击管壁。针对粉料工况，锥体内壁应控制表面粗糙度并减少拼接焊缝；针对液体加注场景，出料直段长度需保证液流在出口处具备一定导向距离，防止滴漏沿外壁回爬。结构上没有活动部件，依靠几何形状实现功能，维护重点在于检查内壁磨损、口部磕碰变形及出料段是否因长期插接而产生管径变化。三维建模时需重点保证回转轴线同心、翻边与锥面过渡圆角连续、出料直管与锥段相接处平滑，这些几何细节直接关系到下料顺畅程度、配套管路互换性以及钣金或机加工成型后的装配效果。
