拖拉机行星传动端盘连接构件

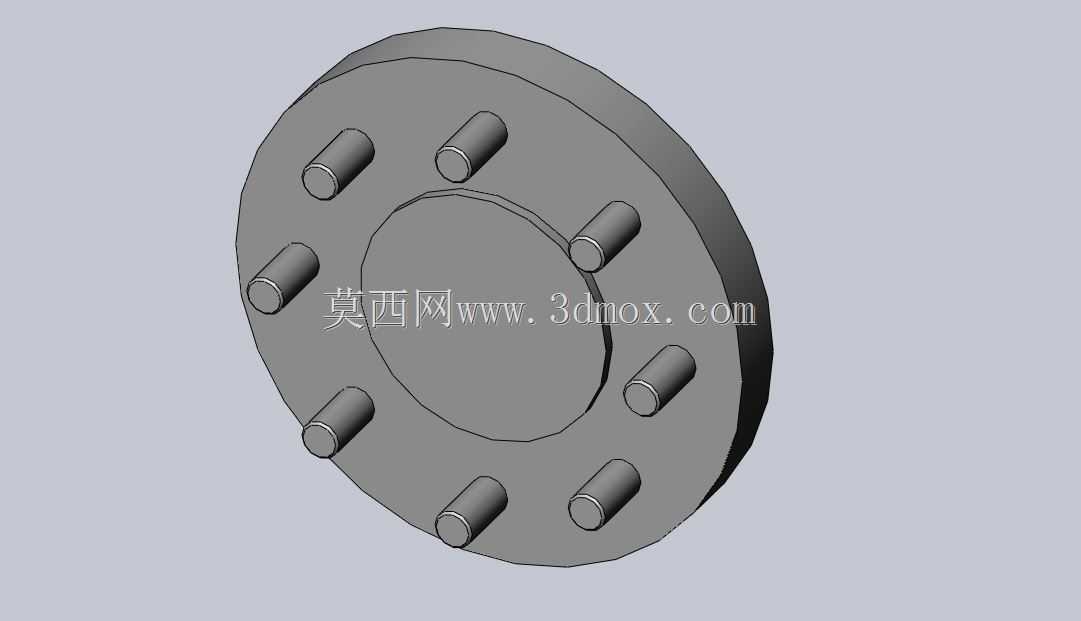

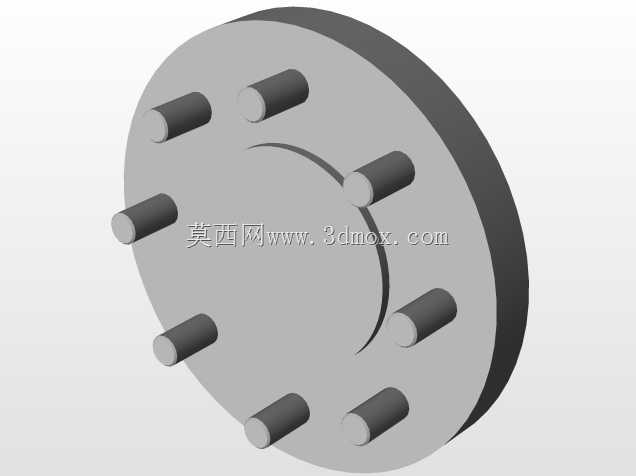

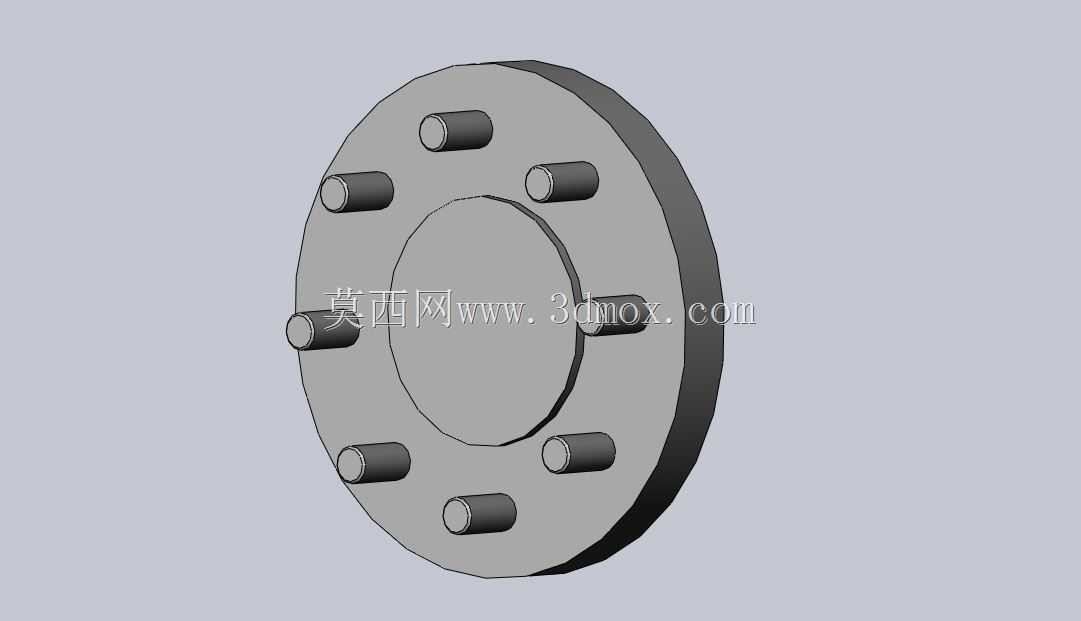

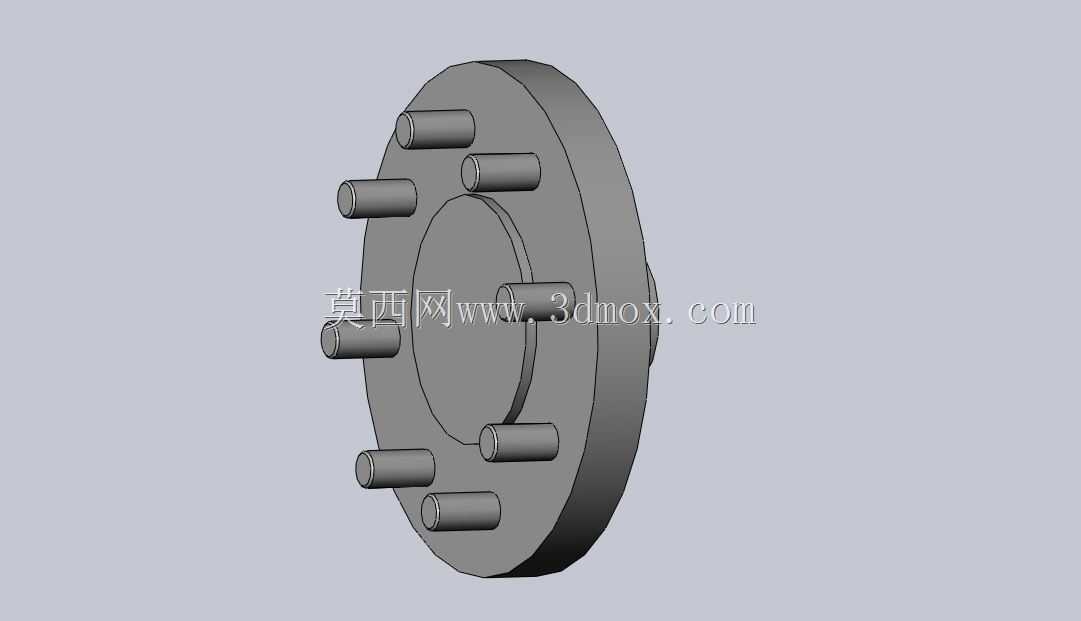

　　该构件属于拖拉机底盘传动系统里的端盘式连接承载件，整体为圆盘基体加周向均布圆柱销的组合结构，在整机动力传递路径中承担扭矩分流、多轴定位与轴向限位的作用，常见于拖拉机后桥行星减速机构、离合器从动盘连接段以及动力输出轴的转接部位。圆盘基体采用阶梯式盘面设计，中心区域设置内凹环形台阶，该台阶用于嵌套配合轴端轴承外圈或者传动轮毂的定位凸缘，装配时台阶端面与配合件端面完全贴合，既可以限制配合件的轴向窜动量，又能保证盘体回转中心与传动轴轴线的同轴度，避免高速运转时出现偏心振动。周向排布的八根圆柱销沿盘体同一圆周均匀分布，销体垂直于盘面向外侧伸出，销与盘体的连接位置做了根部圆角过渡，消除销根位置的应力集中点，

　　这类圆柱销在实际装配中主要用于嵌入相邻传动件的对应销孔内，当盘体随轴转动时，扭矩通过销柱与销孔的侧壁接触完成传递，相比单一平键连接，多销周向排布的方式可以把总扭矩分散到八个接触面上，单个接触面承受的剪切载荷大幅降低，在拖拉机频繁重载起步、带负荷换挡、田间作业遭遇冲击载荷的工况下，不会出现单键剪切断裂、键槽挤压变形的故障。从安装边界来看，盘体的外圆直径需要和相邻传动腔的内壁预留足够的径向间隙，避免整机颠簸、轴系出现小幅挠曲时盘体外缘与腔体内壁发生刮蹭；盘面的总厚度要匹配传动腔两侧轴承的安装跨距，保证盘体装入后两侧的调整垫片有足够的选配空间，可通过增减垫片厚度来调整齿轮副的啮合侧隙；

　　伸出的圆柱销长度需要控制在对应销孔的有效啮合深度范围内，销端不能顶到销孔底部造成盘体无法贴合定位，同时销的插入深度也不能过短，防止载荷作用下销柱从孔内脱出。设计阶段首先要根据拖拉机整机的额定输出扭矩，结合作业时的冲击载荷系数，计算每个圆柱销所承受的剪切应力与挤压应力，确认销的直径、数量与排布圆周直径满足强度冗余要求，通常农田作业的拖拉机载荷波动系数取2.5到3之间，要保证在最大瞬时冲击扭矩下销体的剪切应力仍低于材料的许用应力值。其次盘体的中心安装孔尺寸要和配合轴颈形成过渡配合，既不能间隙过大造成回转偏心，也不能过盈量过大导致装配时需要强行压装、后期拆解维护困难。盘面的非配合区域可以做适当的减重处理，

　　但减重槽不能开设在销根与中心孔之间的力传递路径上，避免打断应力流线、削弱盘体整体刚性。这类构件在实际使用中，长期暴露在传动腔的润滑油环境内，盘面与销体的表面粗糙度需要满足润滑附着要求，销柱的外圆表面要做硬化处理，提升耐磨性能，避免长期反复扭转冲击后销孔与销体的配合间隙变大，一旦配合间隙超标，传动过程中就会出现明显的敲击异响，齿轮副的啮合平稳性也会随之下降，严重时会造成轮齿崩边。在三维建模过程中，先绘制盘体的回转轮廓生成基础圆盘实体，再绘制中心台阶与安装孔特征，之后按照圆周阵列的方式生成所有圆柱销，最后对销根位置添加圆角特征，完整还原构件的所有结构细节，建模时保证各销的位置度、盘体两端面的平行度、中心孔与外圆的同轴度都和实际加工要求一致，可直接用于后续的工程图导出、装配干涉校验以及运动仿真分析，把该构件装入完整的传动总成模型后，可以模拟动力输入下的扭矩传递路径，检查销体与相邻件销孔的配合间隙，确认全行程转动过程中没有任何结构干涉，为后续的零件加工、总成装配提供可靠的三维数据支撑。
