拖拉机燃油喷射器精密结构设计

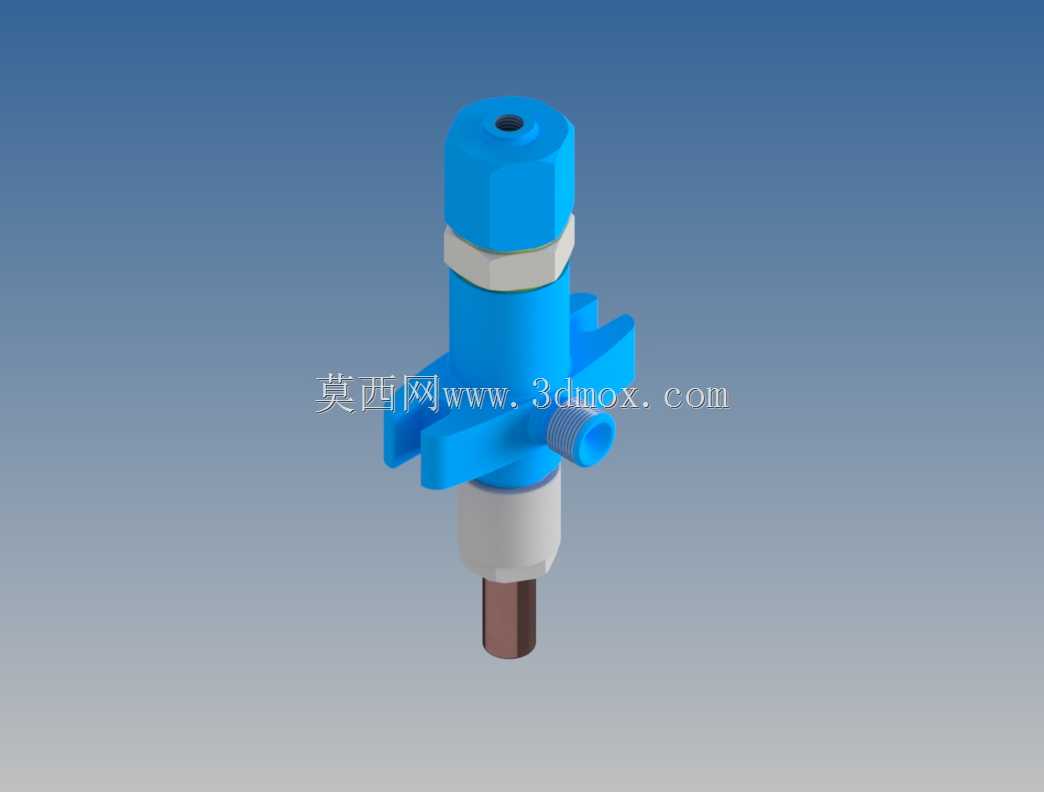

　　这套喷射器结构对应农用拖拉机柴油机燃油供给系统中的核心执行部件，主要承担高压燃油的定时、定量雾化喷射任务，在Massey Ferguson系列农机动力单元中负责将喷油泵输送来的高压柴油以设定压力喷入燃烧室，配合气缸内压缩行程末端的高温环境完成油气混合，直接决定柴油机的燃烧效率、怠速稳定性与排放表现。从整机布置角度看，这类喷油器采用竖直插入气缸盖安装孔的装配方式，上部六角锁紧螺母用于拧紧定位，中部法兰凸耳承担轴向限位与防转作用，侧向伸出的小口径接头为高压燃油进油口，下部细长针阀体段伸入气缸盖喷油器护套内，底端喷油嘴端部正对燃烧室凹坑，整体轴向尺寸紧凑，径向占用空间小，能够适配多缸小缸径柴油机缸盖狭窄的布置空间。

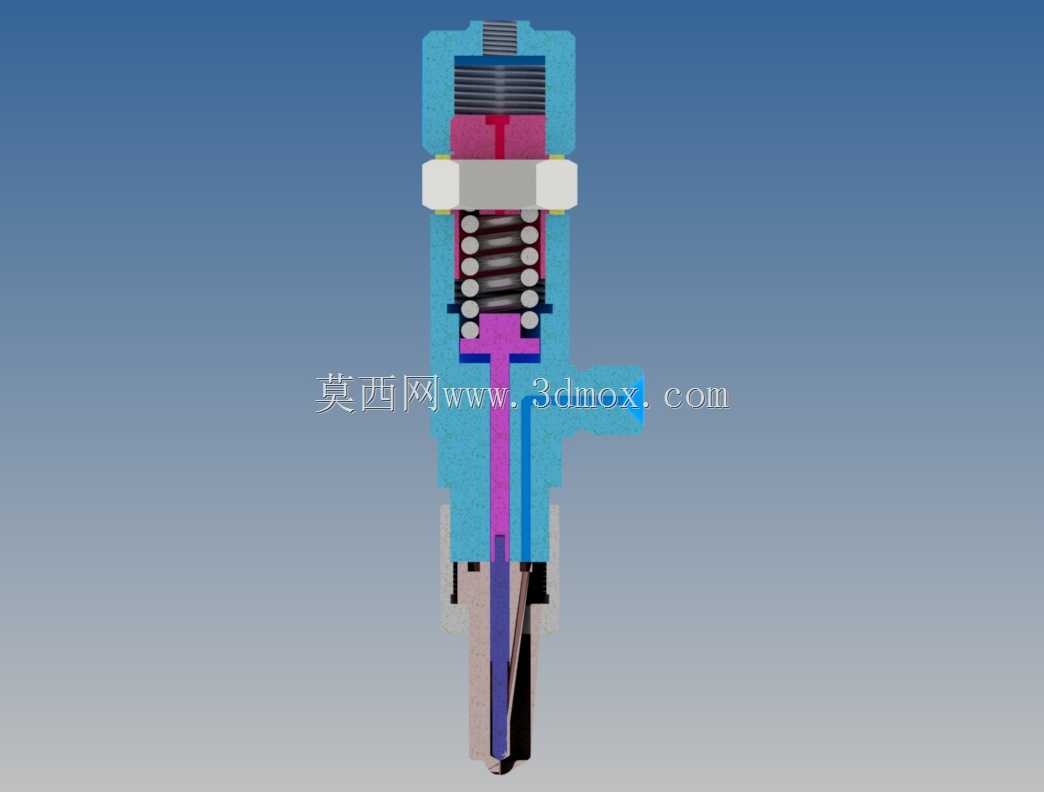

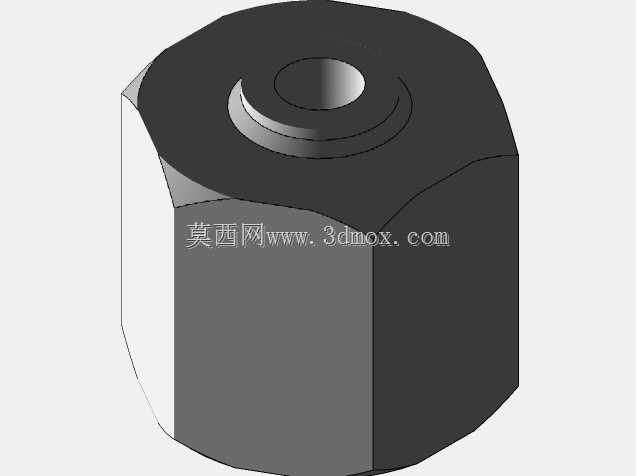

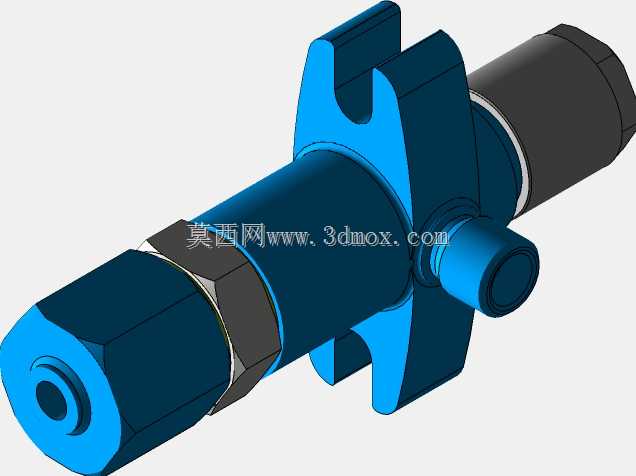

　　结构设计上，该喷射器沿用传统机械式柴油机喷油器的成熟布局：顶部六角段内部容纳调压弹簧与调压垫片，通过拧紧顶部螺套可调整弹簧预紧力，进而设定针阀开启压力，保证喷油起始压力符合柴油机标定要求；中部灰色环带为密封垫圈安装位，装配时铜质密封垫圈压紧在缸盖台阶面上，既防止气缸内高压燃气窜出，也阻隔冷却液接触喷油器壳体；侧向进油接头通过高压油管与喷油泵出油口相连，接头内部加工有节流小孔，可平缓燃油压力波动，削弱高压油路中的水击效应；中部向外延伸的两个对称凸耳为缸盖压板固定位，装配时用螺栓将压板压在凸耳上，即可把喷油器牢牢压入安装孔，避免柴油机工作过程中因振动出现松脱；下部灰色段为针阀体配合段，内部加工有高精度偶件配合孔，针阀在孔内做高频往复直线运动，最下端棕色段为喷油嘴头，端部加工有多个微小喷孔，高压燃油经喷孔雾化后形成均匀油束，匹配燃烧室形状实现最优混合。

　　从实际使用场景出发，农机作业环境粉尘大、负荷波动剧烈，拖拉机耕地、播种作业时柴油机常在大扭矩低转速区间长时间运行，喷油器需要持续承受数百bar的高压燃油冲击，同时针阀偶件的配合间隙仅为数微米，建模过程中必须严格还原各段同轴度要求：顶部调压腔、中部油道、下部针阀孔的同轴度偏差需控制在0.02mm以内，否则会出现针阀卡滞、喷油滴漏、雾化不良等故障。外形尺寸方面，整体总长约120mm，最大外径处为顶部六角段，对边尺寸约24mm，中部法兰凸耳展开后径向宽度约40mm，侧向进油接头伸出长度约15mm，下部插入缸盖的杆段直径约16mm，安装时需保证喷油器伸出缸盖底面的高度符合设计值，伸出量过大会导致油束落点偏移，过小则会造成燃油喷在燃烧室壁面形成积碳。

　　建模逻辑上，先以中心轴线为装配基准搭建骨架模型，依次拆分顶部锁紧螺套、调压弹簧腔、壳体主体、进油接头、固定法兰、针阀体、喷油嘴头等独立零件，各零件间的配合关系清晰：螺套与壳体采用细牙螺纹连接，密封垫圈预留0.8mm压缩量，针阀与针阀体为间隙配合，进油接头与壳体采用锥面密封保证高压油无泄漏。结构细节处还还原了喷油器的回油通道，少量从针阀偶件间隙泄漏的燃油可通过顶部回油接口流回油箱，既润滑冷却针阀偶件，也避免泄漏燃油在壳体内积聚形成高压。这类部件的三维结构还原，可直接用于农机维修拆装演示、燃油系统教学实训、非标替换件设计校核等场景，设计人员可在模型基础上调整喷孔角度、调压弹簧刚度、法兰安装尺寸，快速适配不同功率段的农用柴油机需求，也可通过干涉检查验证喷油器与缸盖、气门、高压油管之间的装配间隙，避免实机装配时出现部件磕碰、管路弯折等问题。
