汽车防滑脚踏车垫结构设计方案

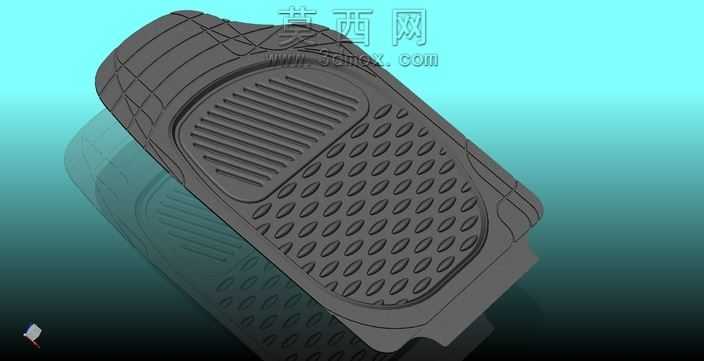

本车垫三维模型采用主流三维建模软件完成全参数化设计，建模过程中以实际车载脚踏区域的使用需求为核心出发点，先通过草绘模块勾勒出车垫整体的外轮廓边界，结合车辆脚踏位的安装空间尺寸做适配性调整，确保整体造型与安装区域完全贴合，不会出现边缘凸起干涉踏板操作的问题。模型结构设计上做了分区功能规划，左侧区域设置平行排布的横向凸筋结构，该区域对应脚跟频繁踩踏摩擦的位置，平行凸筋既可以提升脚跟放置时的支撑稳定性，也能在鞋底沾附水渍泥沙时起到导流刮除的作用，避免脚底打滑影响驾驶操作；右侧大面积区域采用椭圆形凸点阵列排布的防滑纹理，凸点高度经过参数化调试，既保证足够的接触摩擦力，又不会因为凸起过高导致脚部放置产生硌脚的不适感，凸点之间预留的均匀间隙可以容纳鞋底掉落的泥沙碎屑，日常清理时只需倾倒冲洗即可快速完成清洁。模型边缘做了渐变式的薄边过渡处理，安装后边缘可以自然贴合车内地毯平面，不会出现翘边移位的问题，整体厚度控制在合理区间，兼顾结构强度与踩踏脚感。材质渲染阶段模拟了常用的耐磨橡胶材质效果，调整了材质的粗糙度与哑光质感，还原橡胶制品真实的视觉表现，同时对防滑纹理的细节做了光影强化，清晰呈现不同区域纹理的结构差异。设计过程中充分考虑了实际使用的耐用性需求，所有凸筋与凸点结构都做了圆角过渡处理，避免长期踩踏后出现应力开裂的问题，整体结构一体成型，无需额外拼接组装，适配规模化生产的工艺要求，能够满足日常驾驶场景下的防滑、耐磨、易清洁的多重使用需求。
