微耕机旋耕刀盘式行走轮结构设计

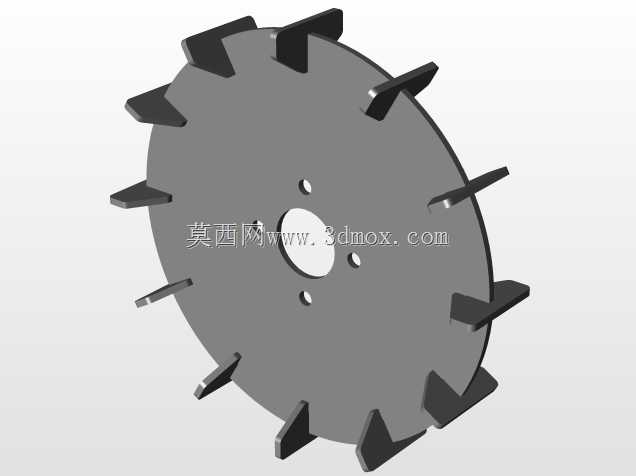

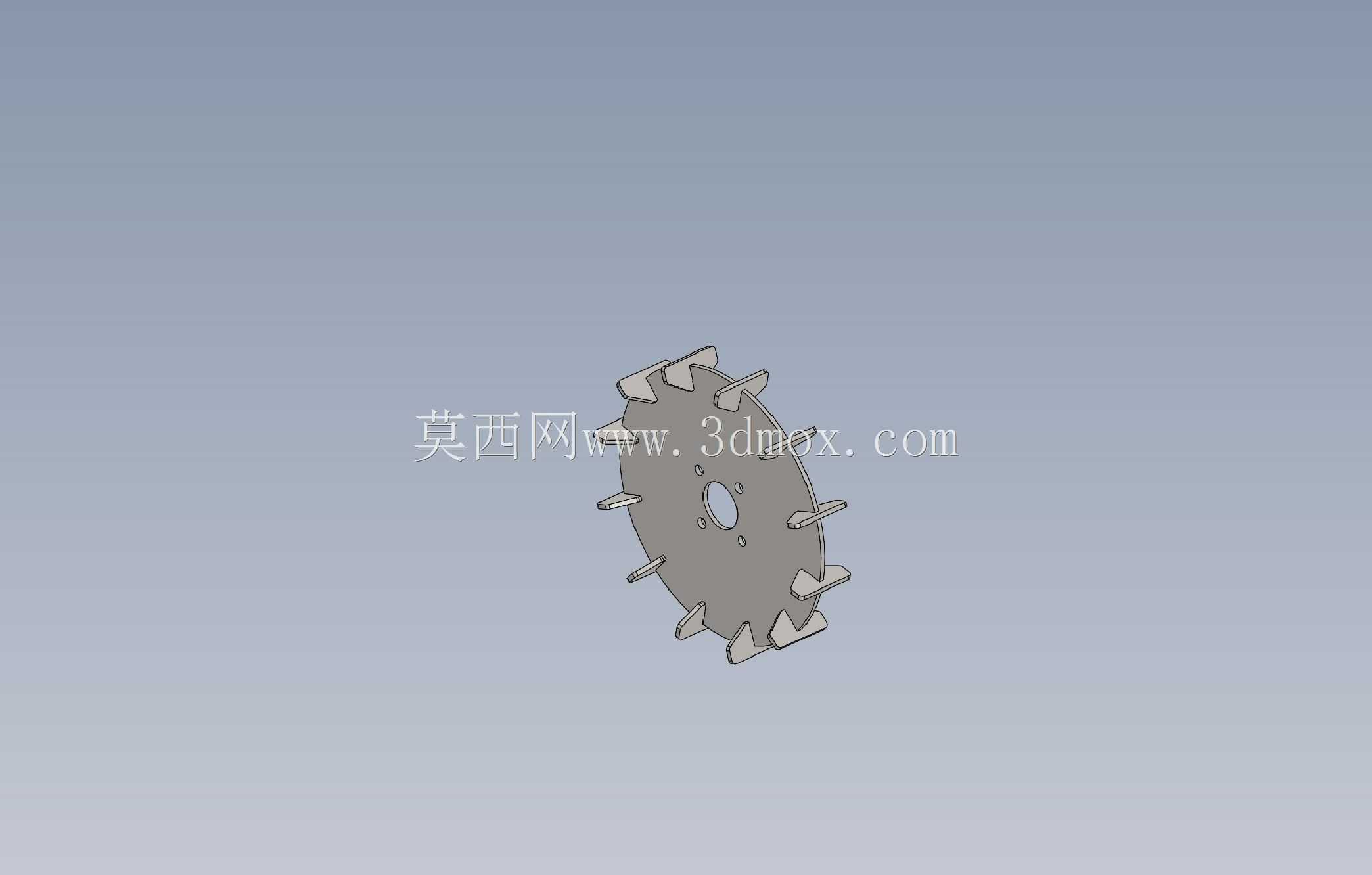

　　这款轮体结构主要适配小型手扶式旋耕设备、田园管理机的泥泞地块作业需求，区别于普通橡胶行走轮，其核心作用是在含水率较高的黏重水田、翻耕后的松土区域提供足够的抓附力，避免作业过程中出现打滑陷车问题，同时可兼顾表层土壤的浅松碎土功能，减少配套机具的作业工序。从结构设计逻辑来看，轮体采用中心圆盘作为承载基体，中心开设的安装孔与键槽结构完全匹配现有主流微耕机的输出轴连接尺寸，安装时无需对原有设备的输出端做额外改装，可直接替换原有橡胶轮使用，安装端面的定位止口尺寸与设备轮轴安装座的配合公差控制在H8/f7区间，保证轮体转动过程中无径向窜动，降低作业时的振动传递到操作扶手的幅度，减轻操作人员的劳动强度。

　　轮盘外缘均匀分布的楔形抓地齿采用向外倾斜的排布角度，每个齿的切入面做了15度的拔模斜度设计，一方面保证轮体转动时齿部能顺利切入土层，不会被黏土粘附堆积导致轮体表面结泥失效，另一方面在轮体转出土层时，斜度结构能让附着的泥土自然脱落，无需额外加装刮泥板结构。齿部与中心圆盘的连接位置采用圆弧过渡结构，避免应力集中导致作业过程中齿部受冲击载荷断裂，所有齿部的端面高度保持一致，保证轮体转动时的滚动圆度误差控制在2mm以内，避免作业时出现周期性跳动影响耕作平整度。从安装边界来看，轮体的整体外径适配170F/178F系列动力微耕机的轮距安装要求，轮盘厚度控制在8mm，单轮重量控制在合理区间，不会给设备输出轴带来过大的额外负载，

　　轮体两侧的安装面预留了锁紧垫片的安装空间，配套标准六角螺母即可完成轴向锁紧，日常维护拆卸时仅需常规套筒工具即可操作，无需专用工装。在实际作业场景中，这款轮体可适配旱地浅耕、水田耙平、果园行间除草等多种工况，当设备在硬质路面短途转场时，齿部的端面接触面积也能支撑设备平稳移动，不会像普通深耕刀那样对硬化路面造成过度刮损。设计过程中针对轮体的受力情况做了载荷校核，在轮体单侧承受150kg垂直载荷、同时传递120N·m耕作扭矩的工况下，齿根位置的最大应力远低于常用Q235钢材的屈服强度，常规作业工况下不会出现塑性变形问题。轮体表面未做额外涂装处理，采用抛丸除锈后直接使用的工艺，避免耕作过程中涂层脱落混入土壤，同时也降低了制造成本，

　　适合小型农机配件的批量生产需求。每个抓地齿的排布角度经过田间试验验证，相邻齿的相位角差为30度，保证轮体转动过程中始终有至少3个齿同时接触土层，抓地力输出平稳，不会出现轮体卡顿、动力输出顿挫的问题，在坡度不超过15度的丘陵地块作业时，也能提供足够的防滑牵引力，避免设备溜坡。
