六十吨立式粉料储料筒仓成套结构

　　该成套结构面向散装粉料的集中储存与稳定卸料场景，常见于搅拌站、干粉砂浆生产线、水泥中转点、矿山辅料堆场以及小型建材加工车间。设备主体采用立式圆筒仓形式，上部为直筒储料段，下部过渡为锥形料斗，物料依靠重力向底部出口汇集，可与螺旋输送机、闸板阀、称量斗或气力输送管路衔接，完成暂存、破拱、给料和转序。

　　从现场布置看，这类筒仓的核心价值在于把袋装或散装来料转化为可控的仓内库存，减少人工倒运频次，并为后续配比提供稳定料源。圆筒截面受力均匀，仓壁在物料侧压力和自重作用下以环向拉应力为主，适合薄板卷制后分段焊接；锥形段则需兼顾物料流动角与结构收口，锥壁角度通常按粉料安息角和防架桥要求确定，避免潮湿细粉在转折处滞留。

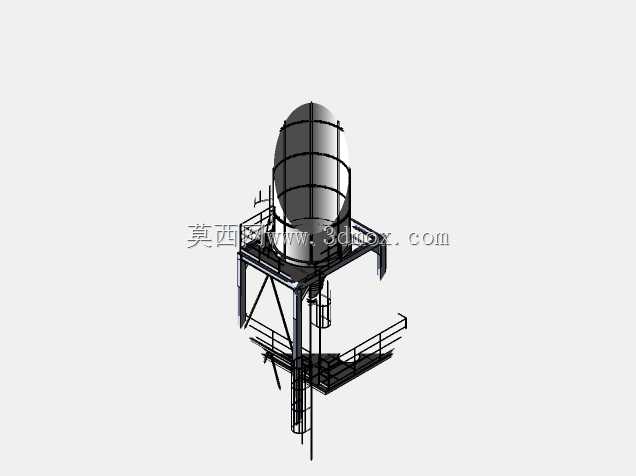

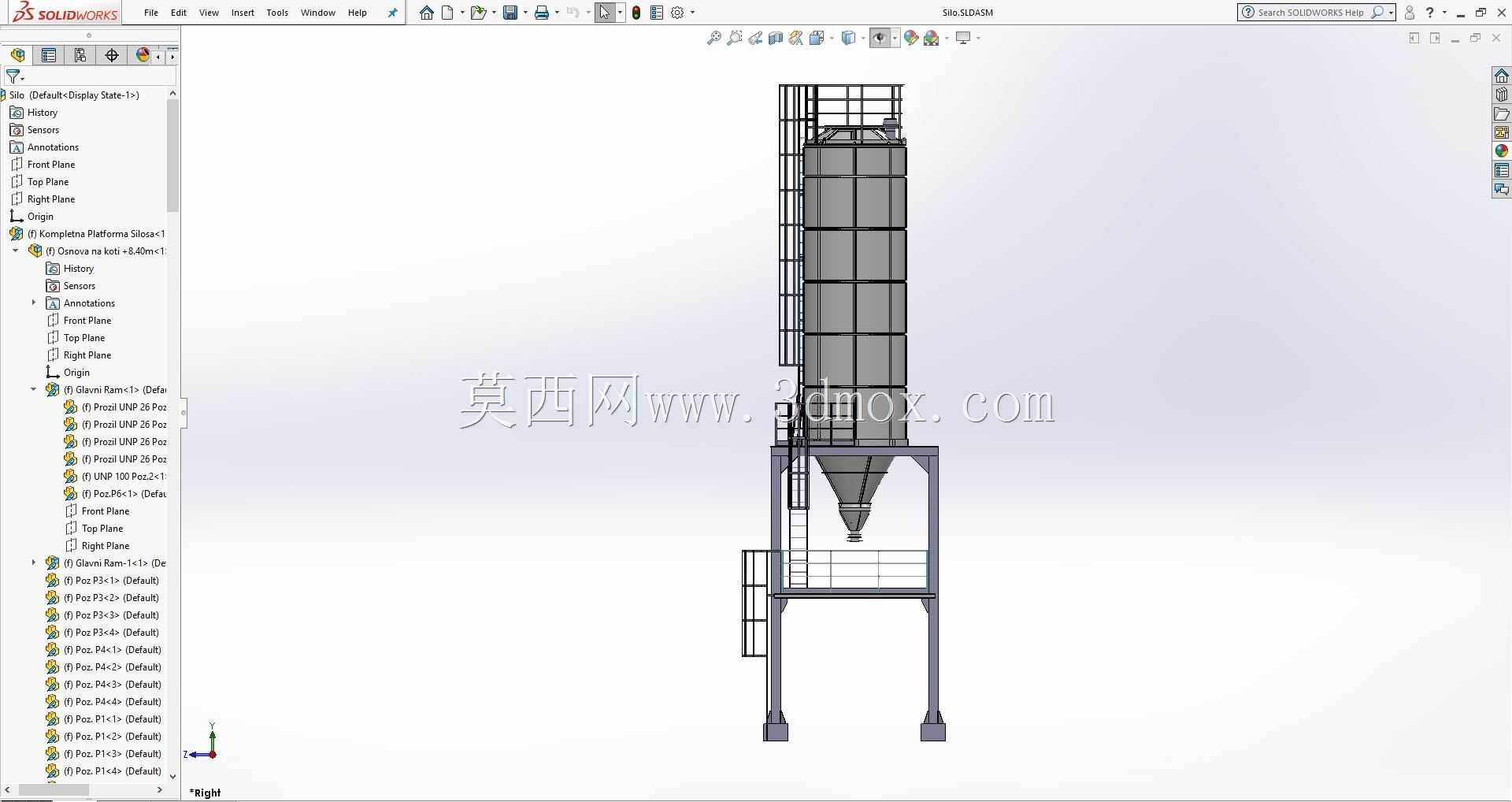

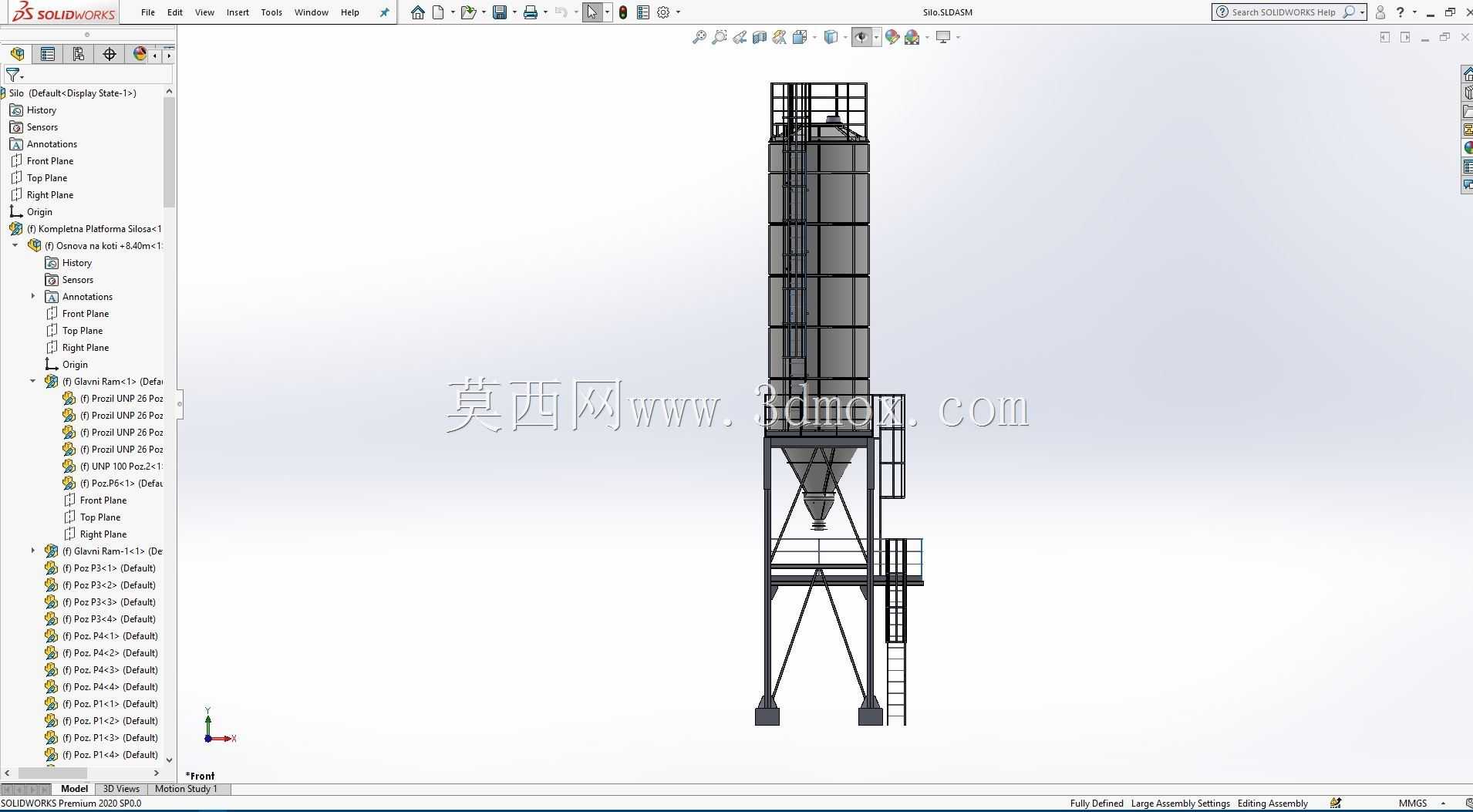

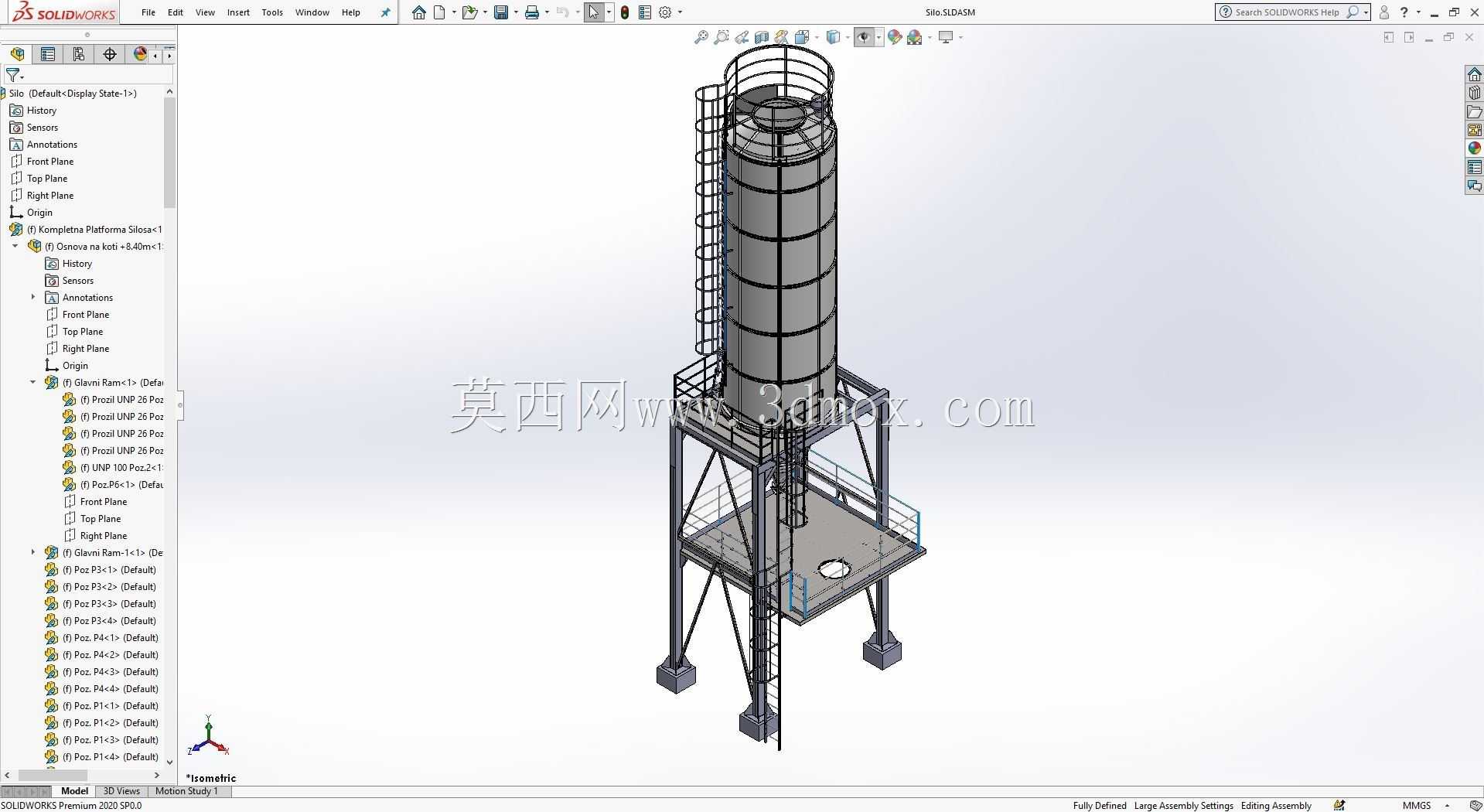

　　模型中仓体外侧设置了贯通式爬梯、顶部检修平台和周向护栏，顶部平台可供人员检查除尘口、料位计、人孔盖、安全阀或进料管道。爬梯旁的护笼和休息平台体现了高处检修的安全边界，下部支架之间也保留了操作空间，便于安装卸料器、振动器、手动阀门及维护通道。对于结构设计人员而言，不能只把仓体看作一个容器：支腿把满载重量传递到基础，风载、地震载荷、物料偏载和检修荷载都会影响腿柱、斜撑、地脚板以及连接节点的尺寸。

　　建模时可按装配关系拆分为仓壁筒节、锥斗、加强圈、支腿、斜撑、顶部栏杆、梯段、平台格栅、底部卸料法兰等模块。筒节之间采用环缝对接或搭接，外部加强圈用于控制薄壁圆仓在负压、风压和局部载荷下的变形；锥斗与直筒交接处设置加强环，能够分散物料压力和焊接应力。支腿采用多柱对称布置，斜撑形成稳定桁架，柱脚预留地脚螺栓孔，与混凝土基础或预埋钢板连接。若现场需要整体运输，还应在方案阶段核对分段长度、吊装点、道路转弯半径和吊车作业半径。

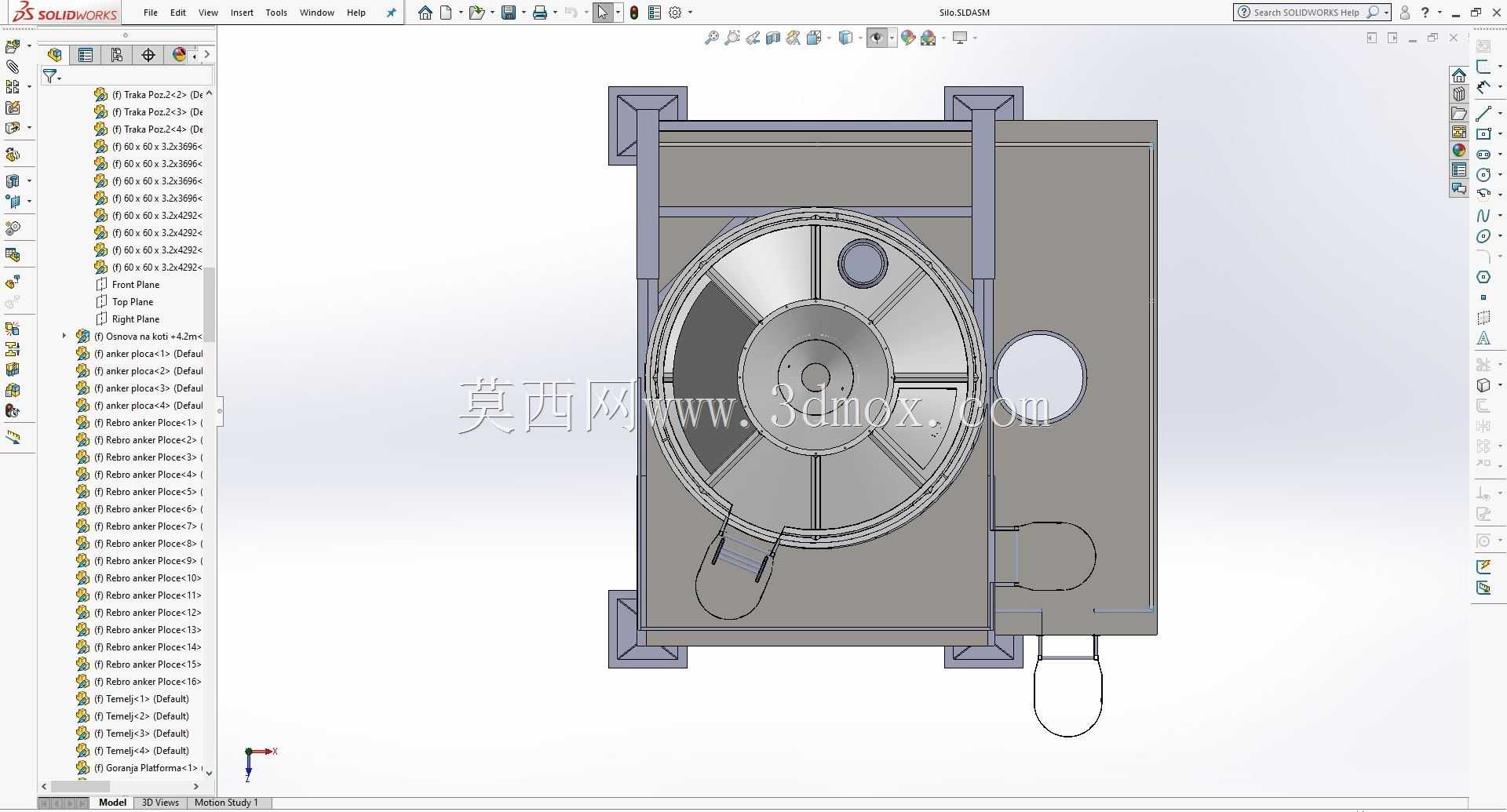

　　安装边界方面，筒仓属于高而窄的立式设备，平面占地相对较小，但上方需要预留进料管、除尘器和检修起吊空间，下方则要保证输送设备接入和车辆通行。基础顶面标高、地脚螺栓分布、出料口中心高度、爬梯朝向以及平台开门位置，都应在三维布局中与厂房梁柱、管线桥架和相邻设备同步校核。进料口宜设置在仓顶中心或经分料结构引导，防止物料偏堆造成仓壁受力不均；出料口下方应保留法兰连接和阀门拆装距离。

　　在功能细节上，仓顶可配置除尘器或透气帽，平衡进料时仓内气压；仓壁可根据物料特性加装料位计、振动破拱装置或空气助流装置。锥斗出口尺寸不能仅按管径确定，还要考虑物料粒径、含水率和起拱倾向。对于水泥、粉煤灰、石粉等细粉，锥段表面应尽量减少突出件和突变台阶；对于颗粒较粗或磨蚀性较强的物料，则需关注锥斗下部和出口附近的磨损余量。

　　三维设计阶段还应重视焊缝与型材规格的可制造性。仓壁板厚沿高度可按受力变化分区，不必全高统一加厚；栏杆、踢脚板和格栅平台应符合检修通道的净宽与防护要求。支架斜撑不宜随意穿过出料通道，爬梯也应避开管道法兰和阀门操作面。通过完整装配模型，可以在投产前检查人员上下路径、顶部检修站位、底部设备维护距离以及吊装时各构件是否干涉，从而把现场返工风险前移到设计阶段处理。
