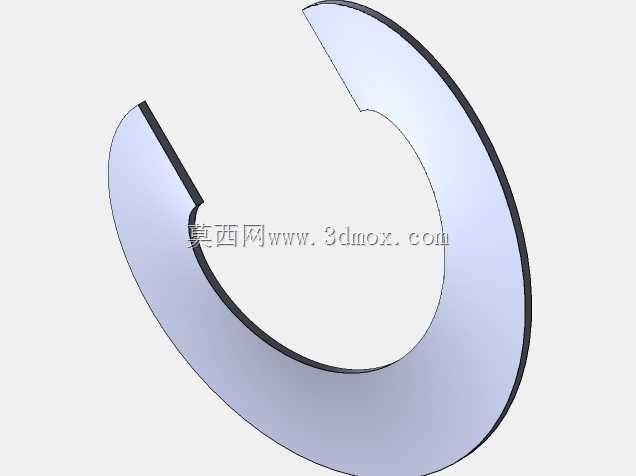

开口螺旋弹性挡圈钣金折弯结构

　　这类开口螺旋形态的薄环件在轴系限位、槽位卡装和小空间防脱结构里比较常见，它不是普通平面冲压垫圈，而是沿圆周方向带有连续螺旋升程的钣金成型件。实际装配时，工件可以利用开口处的弹性变形被推入轴上的环槽，或者嵌入壳体孔槽内，形成轴向约束；螺旋段在受压后产生轻微回弹，使环体贴紧槽侧壁，减少普通平挡圈在振动工况下容易出现的松脱、偏摆和异响。

　　从使用场景看，该结构适合布置在通讯设备、小型传动机构、家电转轴、仪器仪表以及轻载机械组件中。比如手持设备内部的转轴限位、小型齿轮或套筒的轴向定位、弹簧预压位置的端面承托，都可以采用类似螺旋挡圈。与实心卡环相比，钣金展开后用料连续，厚度均匀，冲压和折弯路径清晰，适合批量成型；与闭口弹性挡圈相比，开口结构允许装配时产生更大的径向收缩量，对槽宽和装配公差的适应性更好。

　　建模时需要先明确环件的中径、板厚、开口角度以及螺旋升程。中径决定它与轴或孔的配合边界，板厚影响卡入环槽后的承载能力，开口角度则关系到装配变形量和自由状态下的抱紧力。螺旋面不能简单用一个平面圆环拉伸代替，否则在钣金展开、折弯校核和后续加工出图时会出现误差。较合理的处理方式是先建立螺旋导向曲线，再按等宽环带生成薄壁实体，保证内外轮廓在整个螺旋行程上保持一致宽度；端部位置应根据装配导入需求做圆滑过渡，避免尖角在压装时刮伤轴槽。

　　外形尺寸方面，需要重点控制外径、内径、轴向占用高度和开口端错位量。外径不能超过相邻零件的避让空间，内径要保证卡入槽底后仍有足够接触面积；轴向高度虽然由螺旋升程和板厚共同决定，但在密集装配区里往往是最容易被忽略的边界。若该件用于轴用限位，内径应与环槽底径形成明确关系，外径则承担抵住轮毂、套筒或轴承内圈的作用；若用于孔用挡止，外径需要贴近孔槽，内径则作为被限位零件的止挡面。两种布置方向虽然外形相似，但受力面和装配倒角方向完全不同，结构设计时不能混用。

　　功能特性上，螺旋挡圈的优势在于利用薄板材的弯曲弹性实现卡装，不需要额外紧固件，也不依赖螺纹锁紧。它承受的主要是轴向限位载荷，而不是传递扭矩，因此设计重点不在高强度啮合，而在弹性变形、贴槽稳定性和疲劳寿命。板厚过薄会导致预紧不足，受冲击后容易跳出槽位；板厚过厚则装配阻力增大，开口端可能发生永久变形。升程过大也会使环件在槽内形成多点不稳定接触，升程过小又接近平面挡圈，失去螺旋补偿和均载效果。

　　实际工程中还要考虑安装边界。轴端或孔口通常需要设置导入倒角，挡圈开口端在压入过程中会先接触倒角，再沿斜面收缩并滑入环槽。若相邻零件端面带有毛刺、焊缝凸起或未清根的台阶，挡圈可能无法完全落座，表面看起来已经装配，实际只靠局部边缘承力。环槽的圆角半径也要与板厚匹配，槽根圆角过大将减少有效接触宽度，过小则会在挡圈受压时形成应力集中。

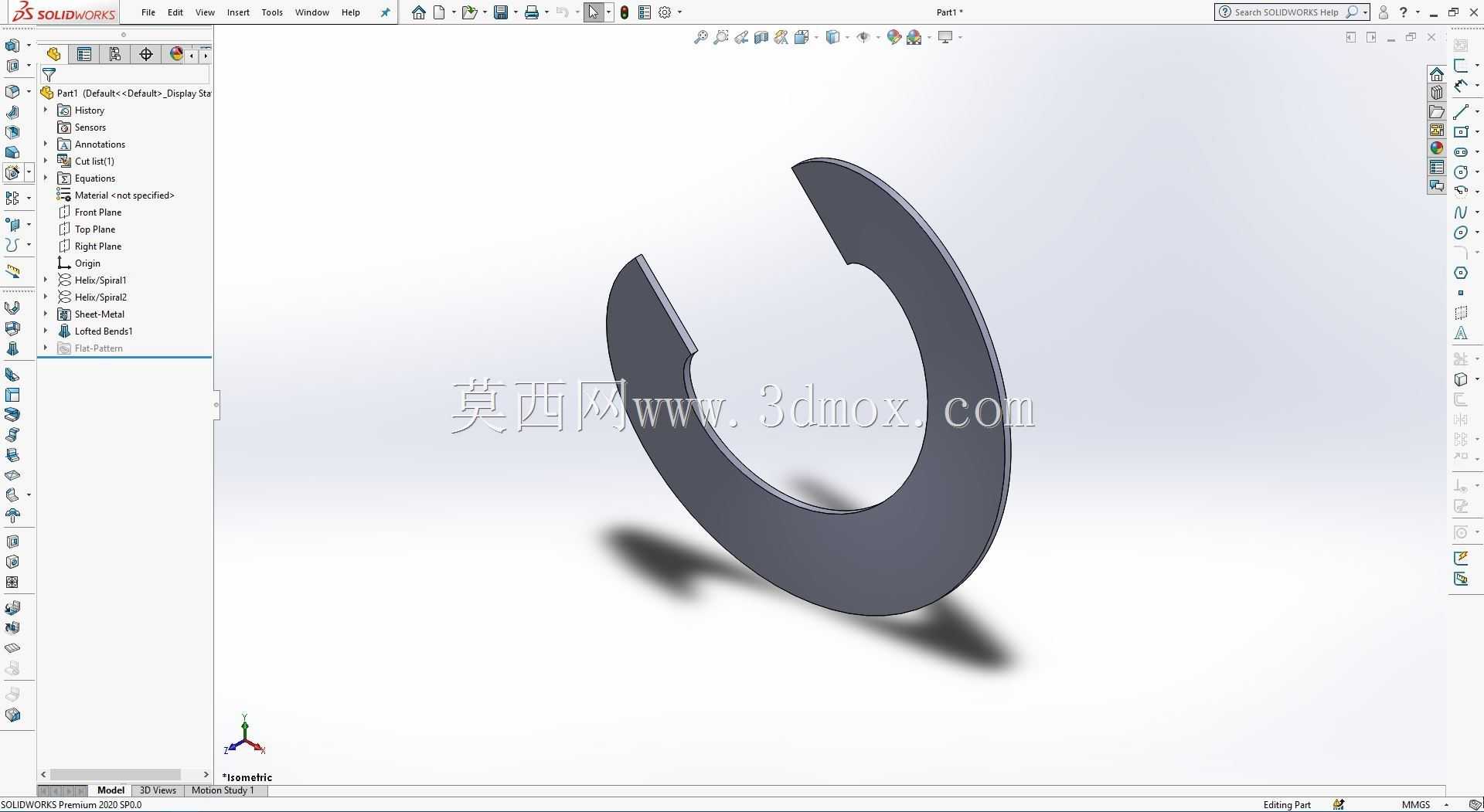

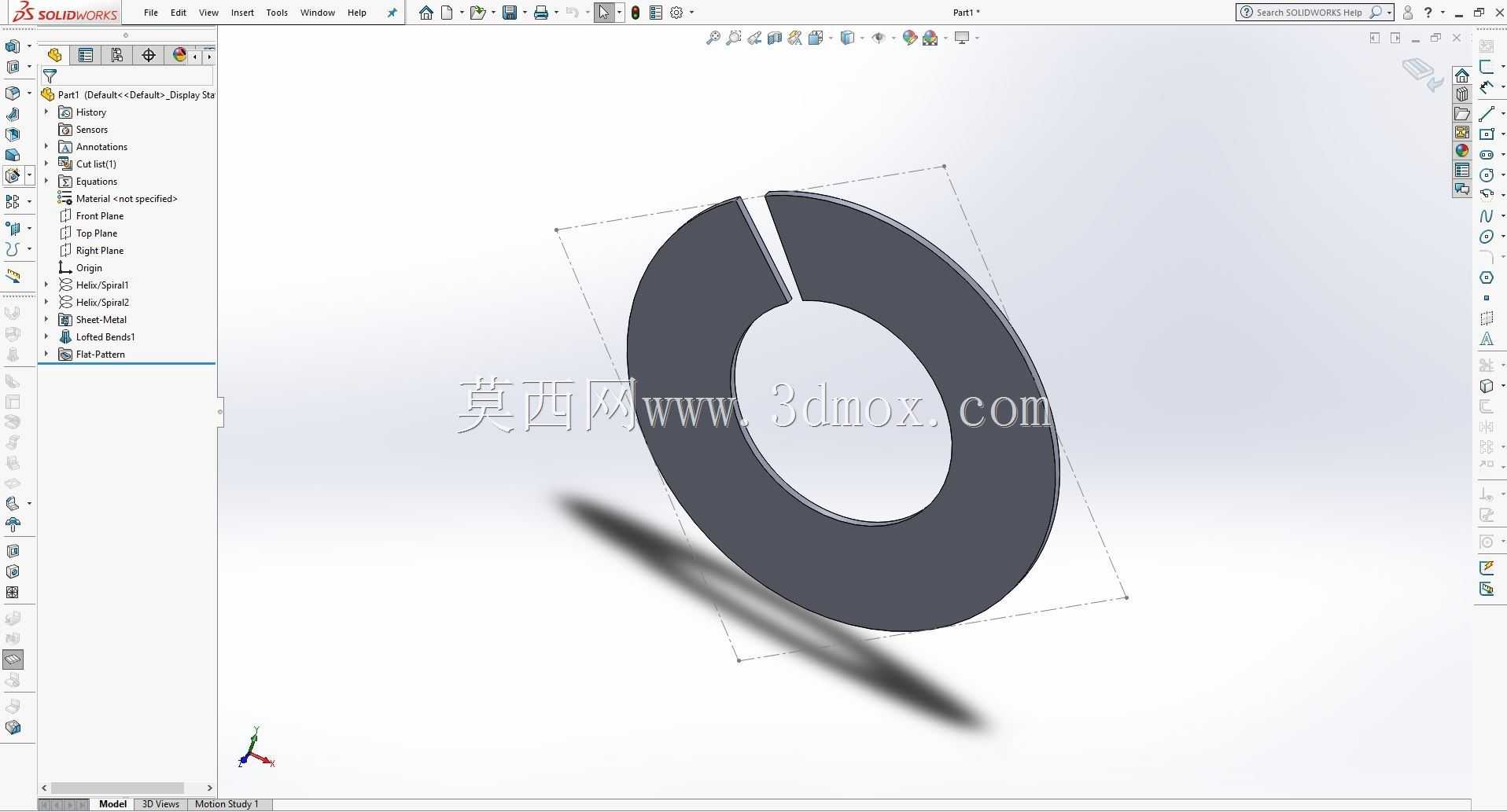

　　三维结构完成后，应检查螺旋环带在自由状态和装配状态下的干涉情况。自由状态下，开口两端存在轴向和周向错位；装配到位后，环件被压入槽内，错位量减小，环面趋于与槽壁贴合。仿真或手工校核时可重点观察开口端部、螺旋过渡区以及内外圆边缘的应力分布。对于需要钣金加工的场景，还应确认展开轮廓是否连续、折弯方向是否一致、端部是否便于模具导向。通过这些尺寸和边界约束，螺旋钣金件才能在轻载限位场合兼顾装配便利性、卡接可靠性和空间紧凑性。
