五十吨立式粉料筒仓钢结构储料设备

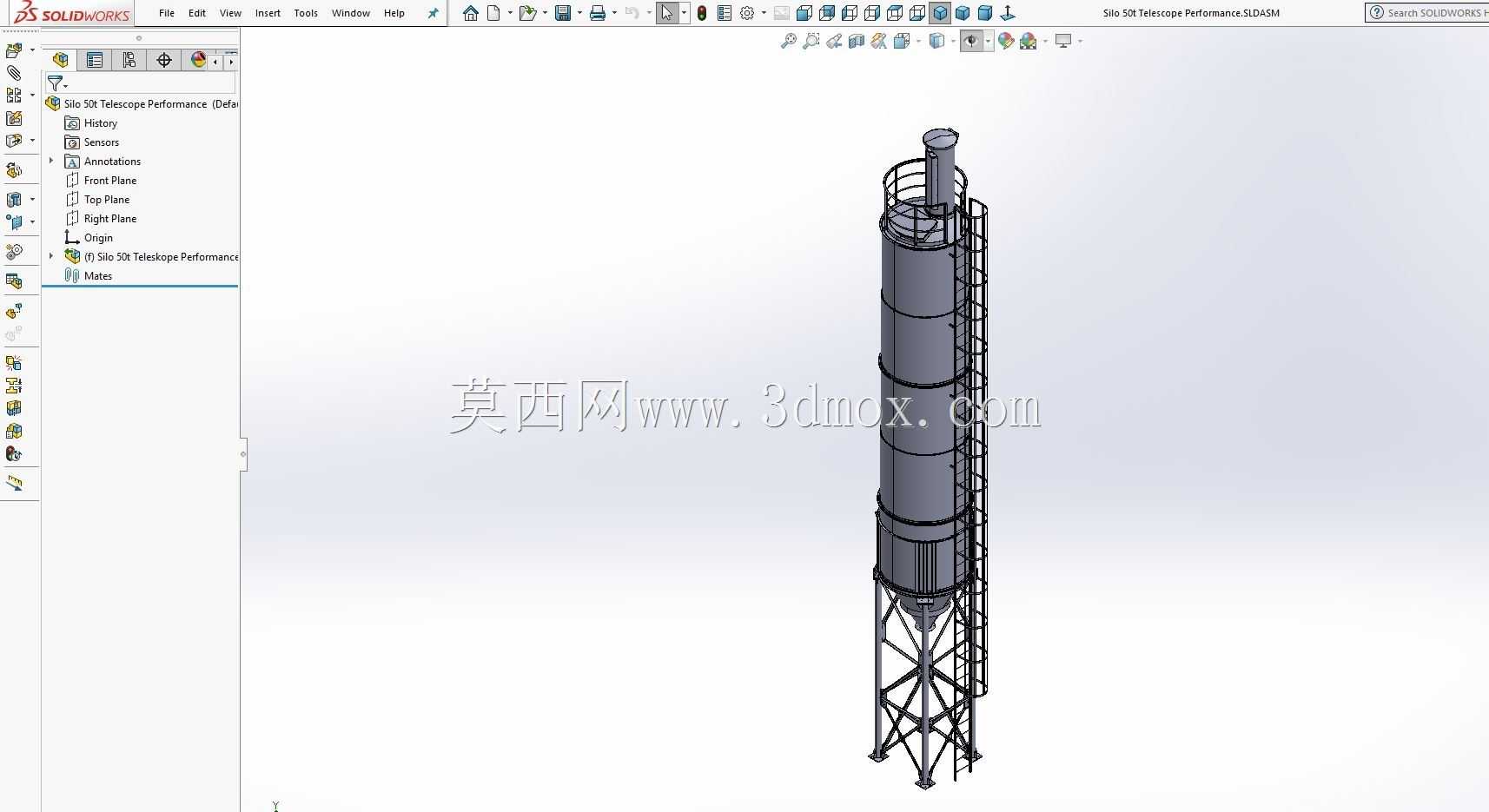

　　这套立式筒仓主要面向散状粉料的集中储存与定量供料场景，常见于搅拌站、干粉砂浆生产线、水泥中转点、粮食加工及工业粉体配料系统中。设备整体采用高耸圆筒形罐体布置，依靠底部桁架式支架将仓体抬离地面，下方留出卸料、输送和检修空间，使物料能够依靠重力顺畅进入螺旋输送机、提升机或称量斗，减少额外转运环节。仓顶设置收尘或排气接口位置，进料管从顶部接入，粉料通过气力输送或机械提升进入仓内；仓底采用收缩锥段，将物料汇集至中心出料口，避免粉料在仓壁挂料和起拱。

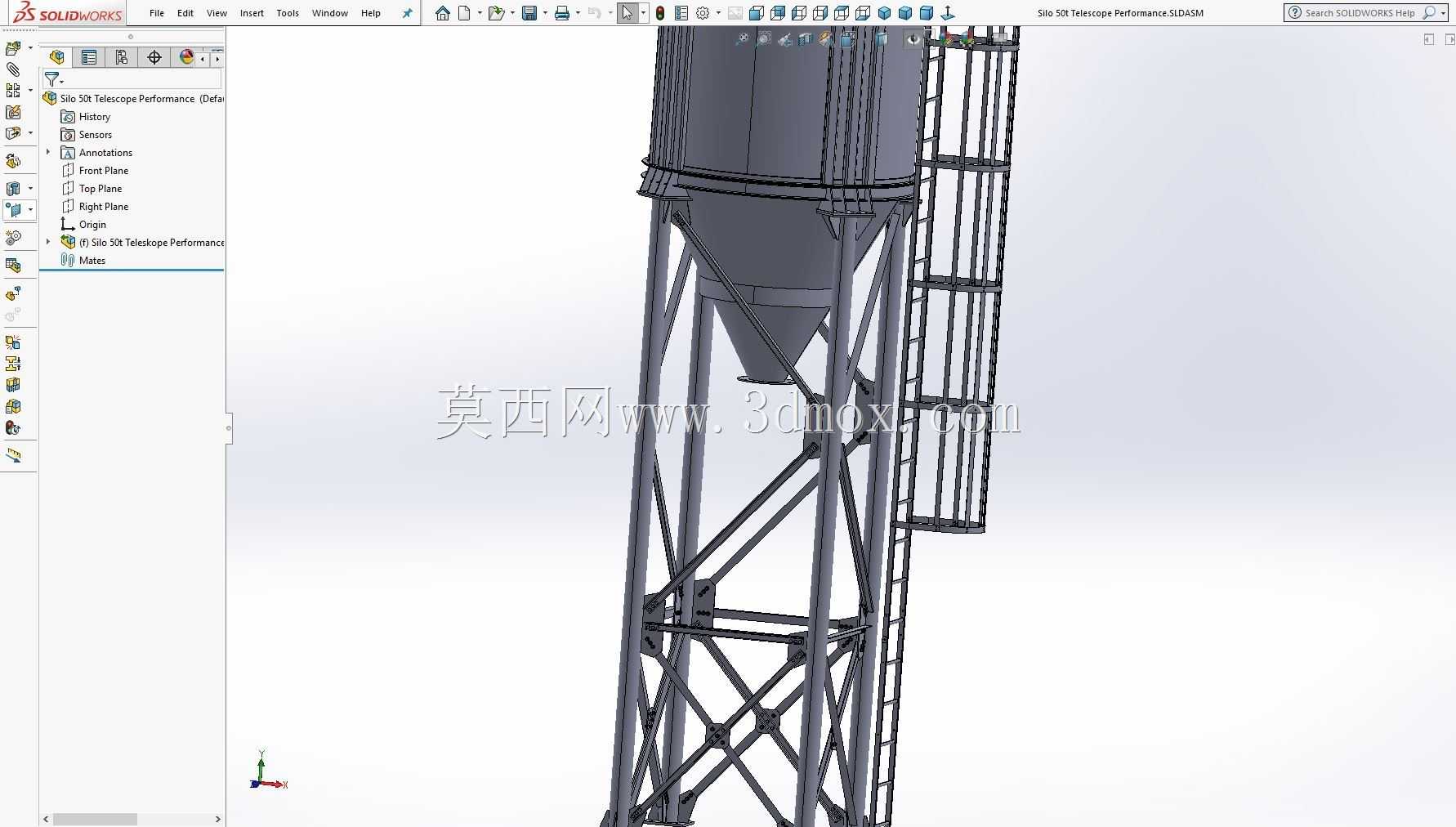

　　从结构设计角度看，圆筒仓身适合承受内部物料侧压力和风载，环形加强箍沿筒体高度分段布置，可提高薄壁仓体的局部刚度，抑制满料时的鼓胀变形。下部锥斗与圆筒交接处是应力集中区域，建模时需要重点处理过渡段连接、加强圈和支撑环的关系，保证仓体载荷能够均匀传递到四根斜撑组成的格构式支架。支架采用交叉腹杆形式，立柱与斜杆共同承担竖向压力、水平风载和地震作用，底部支座留有地脚螺栓连接边界，便于现场与混凝土基础固定。

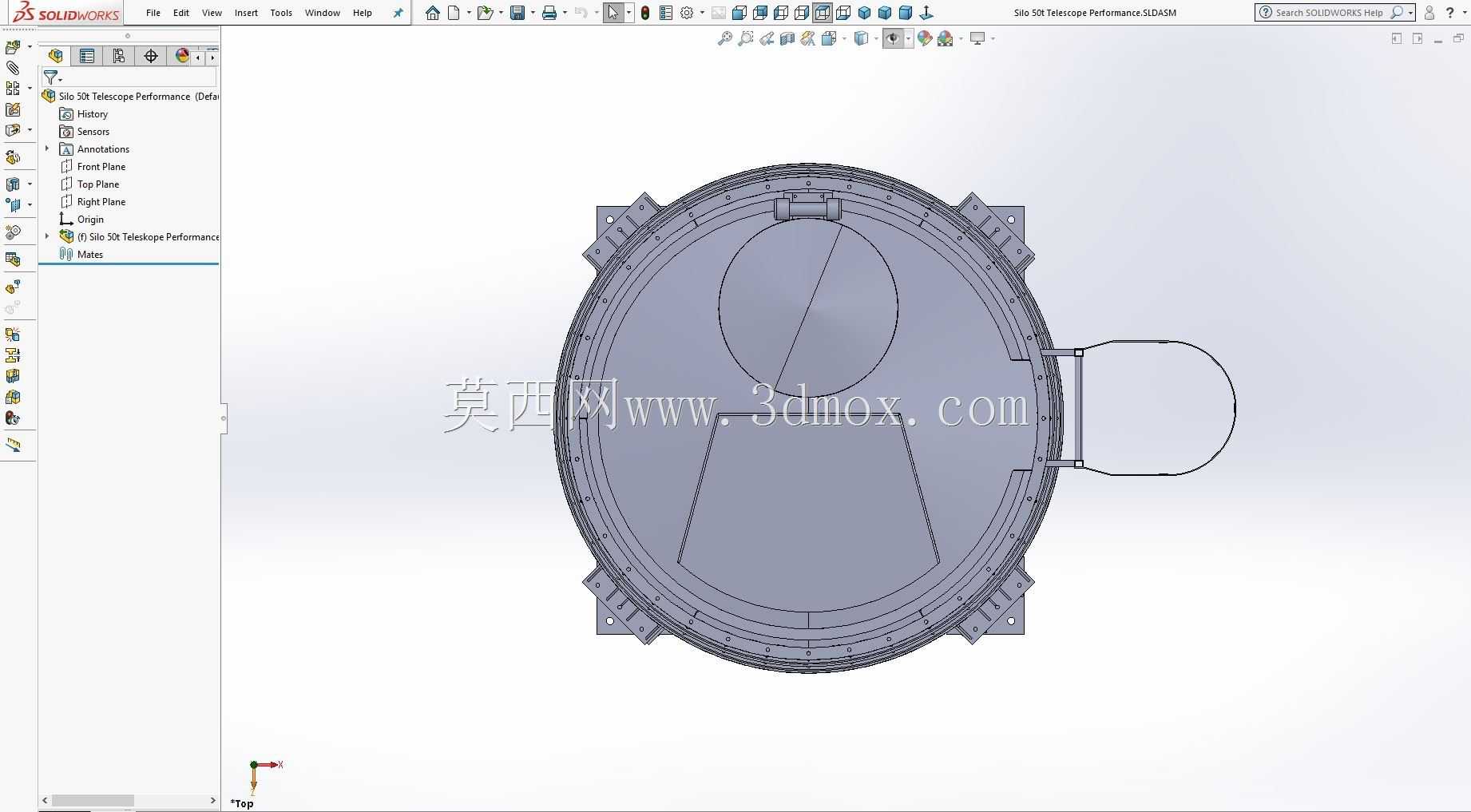

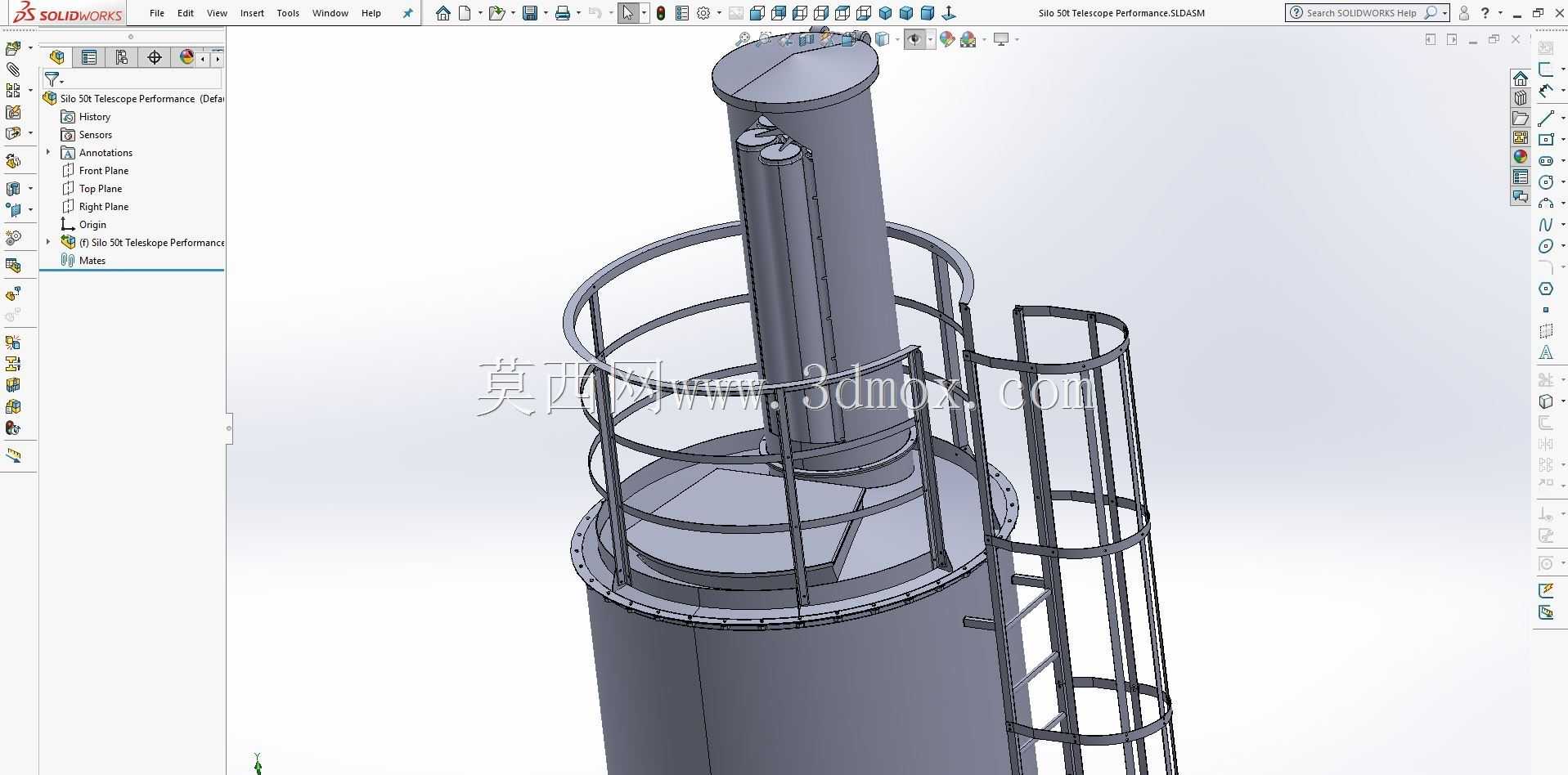

　　设备外侧沿仓壁布置通长爬梯，并在顶部设置环形检修平台与护栏。爬梯从近地面位置一直延伸至仓顶，护笼或侧向防护沿爬升路径连续设置，满足人员进入仓顶检查进料装置、除尘器、料位计和安全阀的需要。顶部平台围绕进料口和排气口形成操作空间，护栏高度、踢脚板和平台支撑均按检修工况考虑。仓体侧面还预留了料位计安装、破拱装置、除尘管道及人工检修口的位置，使后续配套仪表和辅助设备能够直接接入。

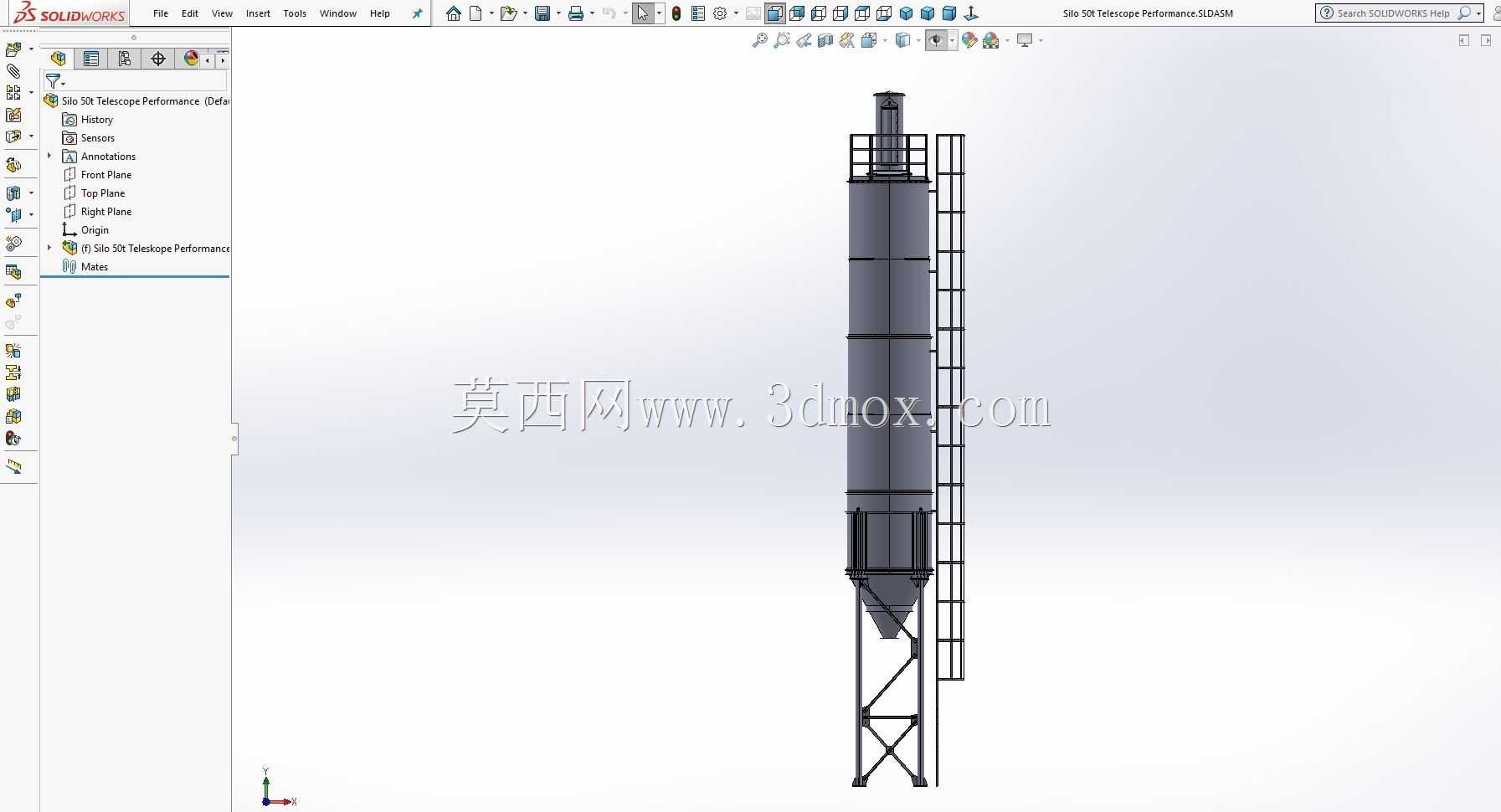

　　外形布置上，模型以竖直中心线为基准，仓体直径、锥斗高度、支架跨度和总高度之间保持明确比例关系。筒身分段便于运输和现场组焊，每段环缝位置与加强圈错开，避免薄弱截面重合。底部支架的外扩尺寸决定安装占地边界，支腿落点需要与基础预埋件一一对应；仓顶最高处还要考虑进料管道、除尘设备和检修空间的净空要求。对于布置在厂区室外的筒仓，整体高度较高，设计时不能只关注静储料容积，还要校核空仓和满仓两种状态下的抗倾覆稳定性。

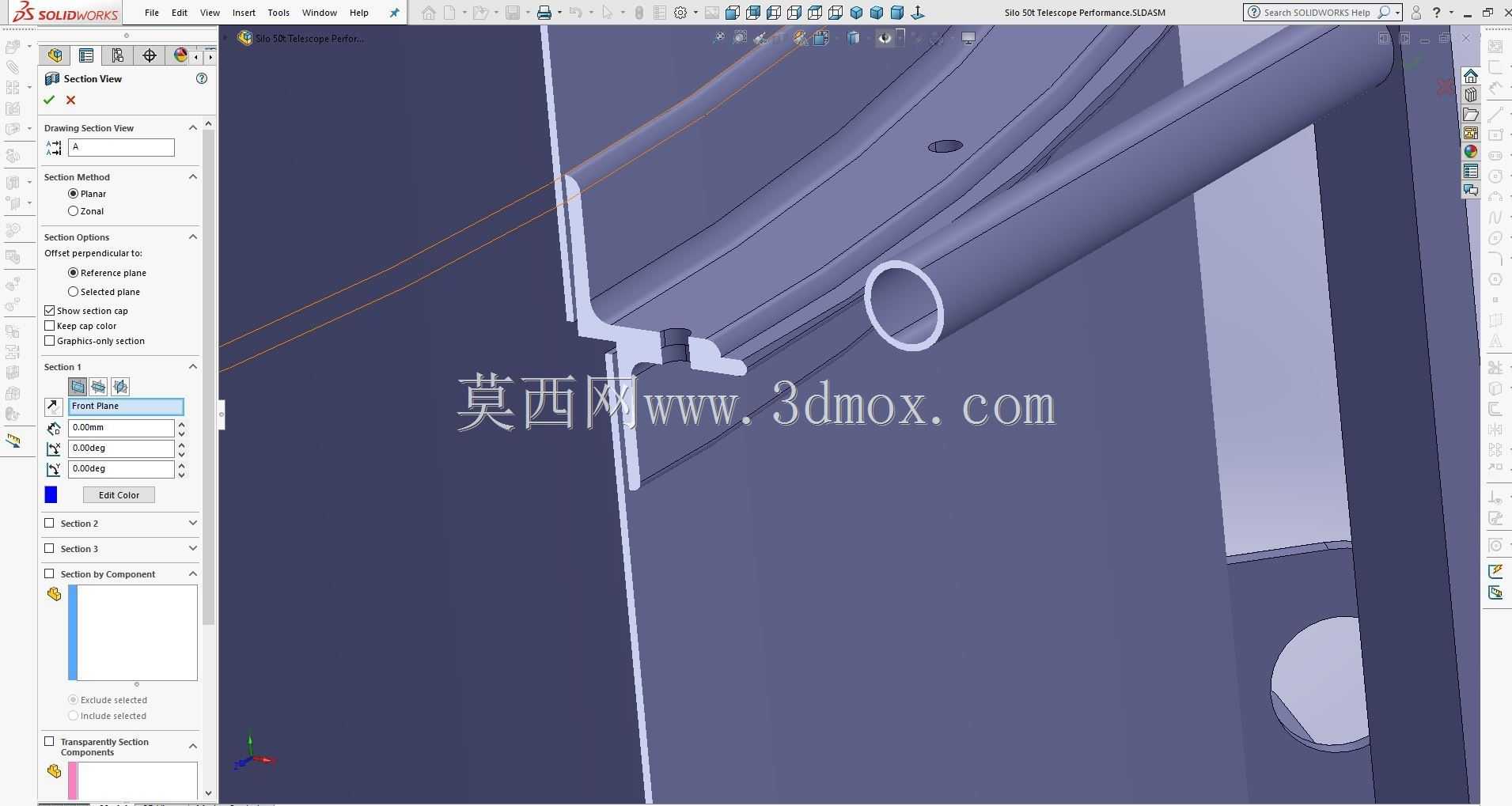

　　在三维建模过程中，圆筒、锥斗、爬梯、平台、护栏和支架分别按独立装配关系组织，便于工程人员检查干涉和生成焊接件。仓壁采用薄板结构表达，加强箍以环形构件贴合外壁；爬梯踏步按等间距阵列，护笼圆弧段与纵向连杆连续连接；支架腹杆则通过中心线定位后再赋予型材截面，能够清晰反映节点交汇关系。出料锥段下方保留法兰连接面，方便与叶轮给料机、螺旋输送机或手动蝶阀对接。

　　实际使用时，粉料由罐车气力输送至仓顶，含尘气体经仓顶除尘器过滤后排出，物料在仓内暂存；生产系统需要供料时，底部破拱装置辅助卸料，物料经锥斗进入输送设备，再按配方称量或连续供给。该结构把储存、卸料、检修和安全防护集中在一个立式设备中，占地小、储料量大、自动化衔接方便，适合需要连续供料的粉体工艺线。模型对仓体承压外形、支撑桁架、爬梯护笼、顶部平台和出料接口均有完整表达，可用于布局校核、钢结构细化、基础条件确认以及配套输送设备选型参考。
