轴承拆卸拉马工装三维结构

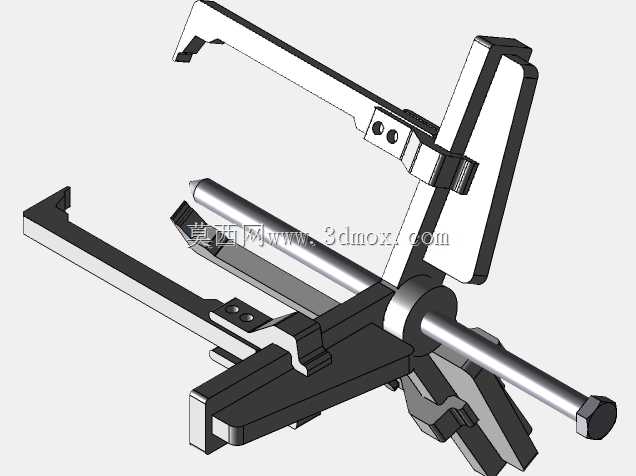

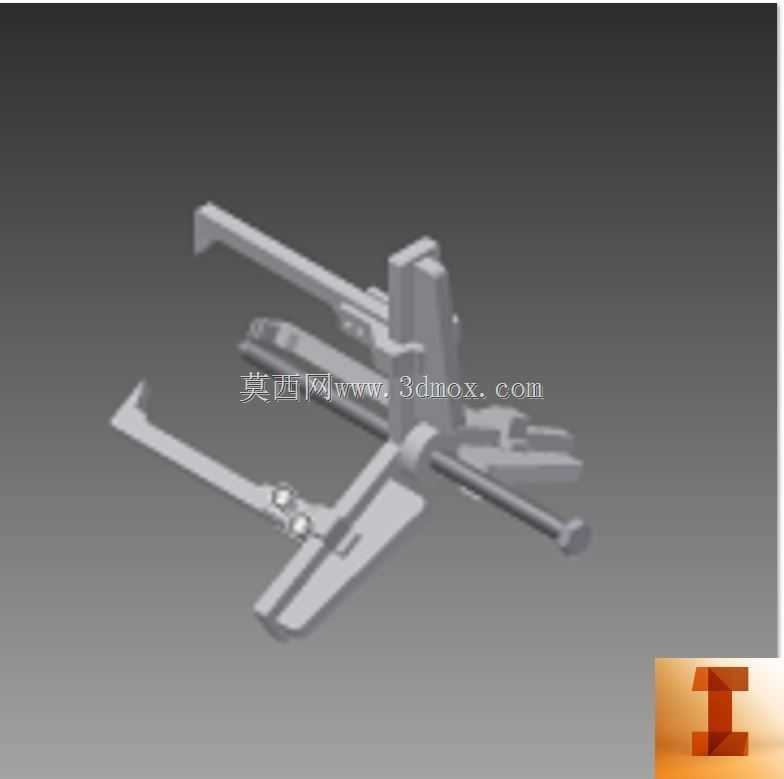

　　模型中可以看到两根对称布置的长臂钩爪，爪端做了折弯勾形结构，这种形态是为了伸入轴承与安装座之间的狭窄间隙，勾住轴承外圈的端面；钩爪与中部滑移横梁之间采用可调连接，横梁上的开孔允许钩爪沿横向调整跨距，以适配不同外径的轴承。实际作业时，两钩爪的张开距离必须对称，若一侧勾接位置偏外、另一侧偏内，拉拔过程中工件会受到偏载力矩，轻则轴承外圈歪斜卡死在轴上，重则钩爪滑脱弹出伤人。中部的承力横梁承担螺杆的轴向反力，横梁截面采用加厚矩形结构，避免在大拉拔力下发生弯曲变形；横梁与钩爪的配合处设置了定位锁止结构，调整好跨距后可固定钩爪位置，防止受力时钩爪向外滑移脱开。中央驱动螺杆采用梯形螺纹构型，相比普通三角螺纹，梯形螺纹的牙根强度更高、承载能力更强，这套三维结构呈现的是维修现场常用的轴承拆卸拉马工装，核心作用是在不损伤轴件、轴承外圈及周边安装面的前提下，将过盈配合装配在轴端的轴承、带轮、联轴器等盘套类零件平稳拔出。在设备维保场景中，这类工装的使用频率很高：电机端盖拆解、泵体叶轮拆卸、输送机辊筒轴承更换、减速机输出端联轴器拔取等作业，都不能直接用锤击或气割方式处理，否则容易造成轴颈弯曲、配合面拉伤，甚至使相邻壳体产生裂纹。拉马的受力逻辑围绕同轴牵引展开，中央长螺杆的轴线必须与被拆工件的轴心保持重合，螺杆端部顶紧轴端中心孔后，旋转螺杆产生轴向进给，两侧钩爪则勾住轴承外圈或盘类零件的背面，把螺杆的顶紧反力转化为钩爪的拉拔力，使被拆零件沿轴向缓慢退出配合段。

　　且具备较好的自锁性，在拉拔受力后不会因载荷反冲发生螺母回转，适合重载牵引工况；螺杆末端的顶头做了圆滑过渡处理，顶在轴端中心孔时可减少对中心孔的压伤，部分同类型工装还会在顶头处加装可旋转压头，降低螺杆旋转时与轴端的摩擦阻力。从安装边界来看，这类拉马属于手动便携工装，不需要固定安装基础，使用时只需根据被拆轴承的外径调整钩爪跨距，保证钩爪勾持的有效深度足够：钩爪贴合面要完全抵住轴承外圈端面，不能只勾住外圈边缘的倒角位置，否则受力时容易崩裂外圈边缘。作业空间方面，需要在轴承外侧预留出至少与钩爪长度相当的轴向操作空间，用于容纳拉马整体结构以及螺杆旋转的扳手行程；若轴承外侧距离端盖或其他障碍物的轴向间隙过小，标准长臂钩爪无法伸入，

　　就需要更换短臂钩爪或改用分体式液压拉马。设计这类工装时，首先要明确额定拉拔载荷范围，钩爪、横梁、螺杆三个核心承力件都要按最大载荷做强度校核，钩爪的折弯根部是应力集中最高的位置，建模时此处必须保留足够的过渡圆角，不能出现直角锐边，避免反复承载后产生疲劳裂纹。钩爪的勾接厚度也要匹配常见轴承外圈的端面宽度，勾头过薄会切入轴承外圈端面，过厚则无法伸入轴承与轴承座之间的狭小缝隙。横梁上的调节孔间距要覆盖常用轴承的外径范围，孔位过多会削弱横梁的整体强度，孔位过少则适配性不足，需要在两者之间做平衡。螺杆的有效行程要满足多数中小型轴承的拆卸距离，通常要保证螺杆伸出长度大于轴承在轴上的配合长度，避免拉拔到一半时螺杆行程耗尽，

　　中途更换工装导致工件受力中断、歪斜卡死。在三维建模过程中，需要重点验证钩爪在最大张开跨距、最小勾接深度工况下的运动干涉情况：旋转螺杆推进时，横梁带动钩爪沿轴向移动，要确认钩爪臂不会与轴上的台阶、周边壳体发生碰撞；同时要模拟钩爪受拉时的变形趋势，保证两钩爪的变形量对称，不会出现一侧张口过大的情况。在实际维修作业中，使用该工装前会先在轴颈与轴承内圈的配合面喷涂渗透润滑剂，静置一段时间让润滑剂渗入配合缝隙，减小拉拔时的摩擦阻力；拉拔过程中要均匀旋转螺杆，随时观察轴承是否沿轴向平行移动，若发现歪斜要立即停止加载，调整钩爪位置后再继续作业。相比直接敲击拆卸，这种拉马工装的受力完全沿轴向传递，能最大程度保护轴件和被拆零件的配合精度，对于需要重复使用的轴承、带轮等零件，这种拆卸方式能大幅降低零件报废率，是机修车间、设备运维班组必备的通用维修工装。
