长行程导轨式木材劈切分割工装

　　这套长行程导轨式木材劈切工装，主要面向庭院薪柴处理、小型木工作业、林区初加工以及户外燃料备料等场景。整机采用直线导轨承载、齿条导向和滑动推料的组合方式，把待分割木料沿固定轨道送入劈切区域，再由楔形劈刀完成纵向开裂。与直接手持斧劈相比，这种结构能够把木料定位、进给和受力路径约束在同一基准线上，减少偏摆、飞料和重复对位，尤其适合处理长度较大、截面不规则的圆木或方木。

　　从实际用途看，设备并不追求高速连续生产，而是强调单人操作时的稳定性和可控性。长导轨承担木料支撑，滑动托架随木料位置调整，端部挡块限制进给终点；劈切机构安装在导轨中段，机架通过侧板、销轴和加强板形成受力闭环。作业时，木料一端抵靠推料位置，另一端对准楔形刀具，外力通过机构传递到劈尖，木材沿纹理方向被逐步撑开。该方式对节疤、斜纹和轻微弯曲木料也有较好适应性，因为导轨能够持续保持进给方向，避免刀具受侧向载荷后脱开。

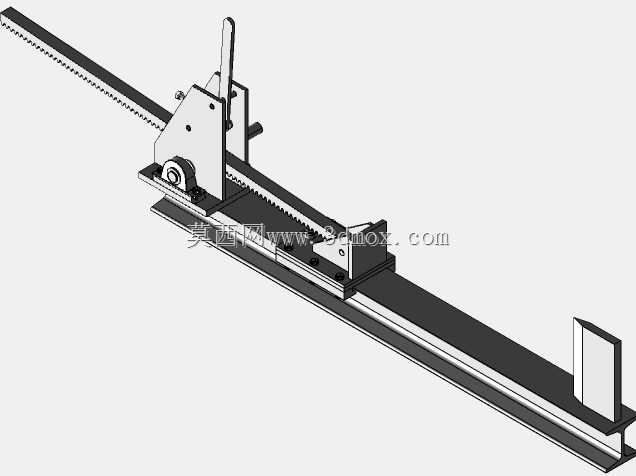

　　功能结构上，模型清晰呈现了长齿条、导向梁、滑动座、立板支架、手动手柄、滚轮或链轮组件、楔形劈刀以及末端挡料件。齿条并非单纯装饰件，它与滑动机构配合后可提供明确的步进位置，使推料过程具有可重复的行程边界。导轨截面采用类似型钢的长梁形式，上下面和侧面为滑动座提供约束，能够承受木料重量和劈切反力。滑动座上设置限位块和连接孔位，便于根据木料直径调整支撑点；端部立板则用于承受劈切时的轴向反力，避免整体机架后移。

　　设计思路上，该工装把复杂的木材劈裂动作拆成三个工程问题：一是长木料的直线支撑，二是劈刀与木材中心的对中，三是劈切反力的回流。长导轨解决支撑和导向，齿条与滑动件解决进给位置控制，立式侧板和底部横梁组成抗扭框架，楔形刀具则把轴向推力转化为横向张开力。楔形角的选取需要兼顾切入阻力和开裂效率：角度过小，刀具行程变长，机构刚度要求提高；角度过大，初始劈入力陡增，操作负担加重。模型中劈刀与支架采用可拆卸连接思路，实际设计时可通过螺栓固定，便于磨损后修磨或更换。

　　外形尺寸方面，整机呈狭长布置，主体长度明显大于宽度和高度，适合沿地面或工作台长边铺设。导轨长度决定可处理木料的最大进给行程，滑动托架在导轨上的有效移动范围应覆盖木料从上料位到劈切位的距离；安装时需保证导轨直线度，接头位置不能出现明显高低差，否则滑动座通过时会产生卡滞。宽度方向主要由底座梁、侧板和手柄摆动空间决定，设备周边应预留木料上下料空间，尤其是侧向放料和取走劈裂木柴的操作距离。高度方向以劈刀中心线和木料支撑面为关键尺寸，支撑面过低会增加弯腰操作强度，过高则会降低长木料放置稳定性。

　　安装边界上，底部长梁应放置在平整地面或稳固工作台面上，受力端建议设置固定孔或配重连接位，防止劈切瞬间整机窜动。手柄活动半径内不得布置其他构件，齿条外露区域需要考虑防杂物嵌入，木屑堆积会影响滑动座啮合和导向。滑动座与导轨之间宜保留可调间隙，以便在磨损后补偿；楔形刀具中心线应与导轨进给方向重合，偏差过大时会导致木料侧面摩擦导轨、劈裂面歪斜。对于结构设计人员，该模型可作为手动劈柴设备、长行程推料工装和导轨式林业辅机的设计参考，重点关注机架刚度、刀具可更换性、滑动间隙控制以及操作安全距离。
