平移推拉门承重导向滚轮支架总成

　　这套平移推拉门承重导向滚轮支架总成，面向家装柜体、商用展柜、工业设备平移防护门、轻型隔断推拉门等场景开发，核心作用是承担门扇竖向荷载，同时约束门扇运行轨迹，避免推拉过程中出现门扇偏摆、脱轨、卡滞、运行异响等常见故障。日常工程对接里，不少轻型推拉门故障并非门扇本身变形，而是滚轮支架的安装基准、轮体配合、承载冗余设计不到位：门扇长期单侧受力后支架翘曲，轮面与导轨接触面出现点接触，推拉阻力陡增，严重时轮体从导轨槽内脱出，直接造成门扇坠落风险。这套总成的结构设计完全围绕上述痛点展开。

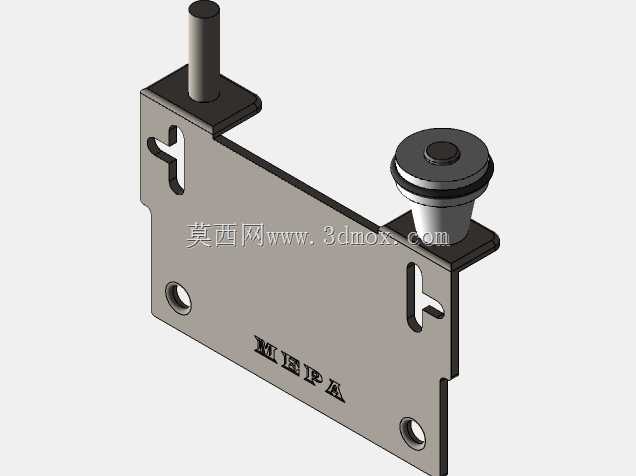

先看安装固定部分：支架采用折弯成型的黑色金属安装板，板体预留多组圆形安装通孔与定位沉孔，

　　孔位布局兼顾两种安装工况——既可以从支架外侧穿入紧固件，将整个总成固定在门扇顶部的预留安装槽内，也可以反向固定在设备机架的门体支撑梁上，适配不同门扇的安装空间边界。安装板的折弯边做了直角强化处理，相比平板冲压件，折弯结构的截面惯性矩大幅提升，承受门扇竖向荷载时不会出现板面下凹变形；板体边缘做了钝化处理，没有尖锐毛刺，现场安装调试时不会划伤施工人员，也不会刮蹭门扇表面的装饰涂层。

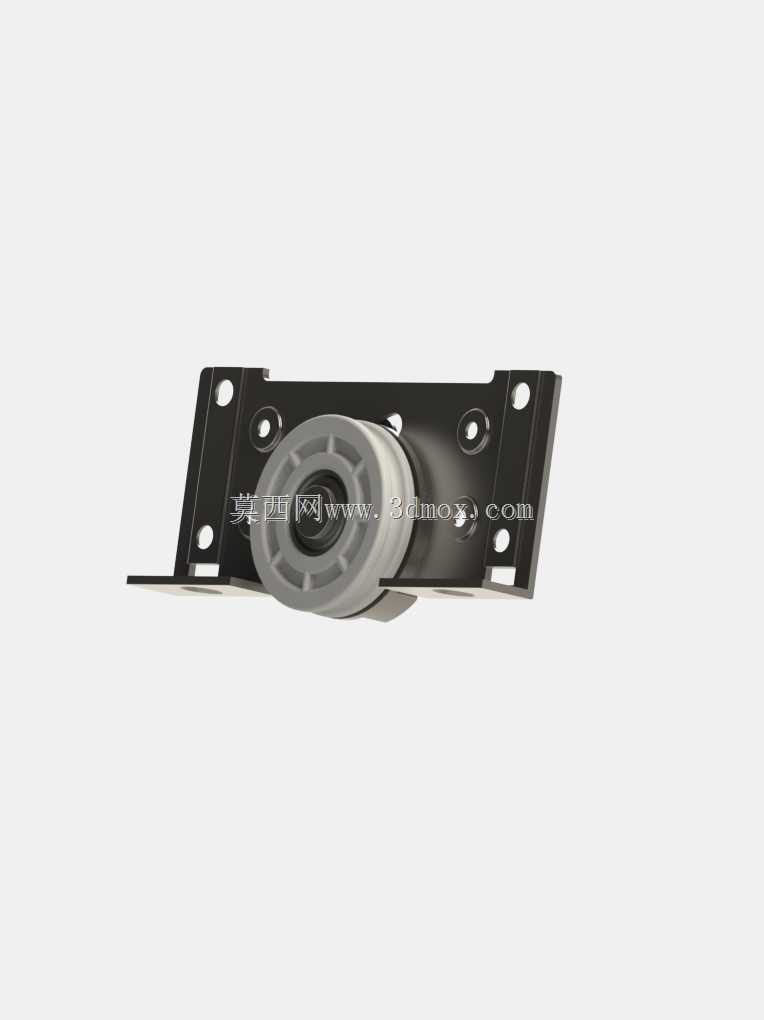

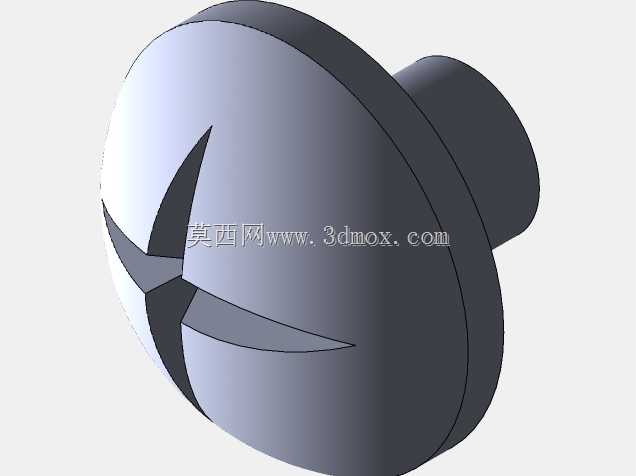

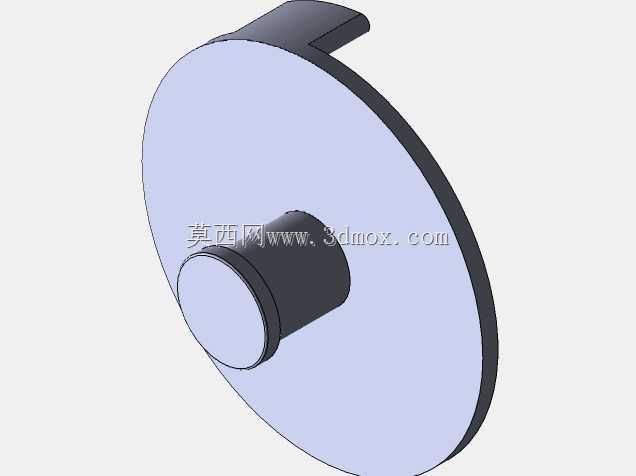

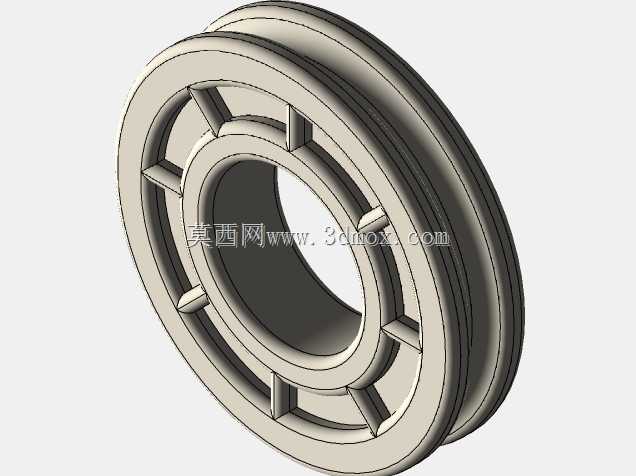

核心运动部件是中部的灰色尼龙导向滚轮：轮体采用带内嵌轴承的一体式注塑结构，轮面设计为与标准凸型导轨弧度匹配的内凹弧面，轮面和导轨的接触形式为面接触，而非普通平轮的线接触。这种弧面配合有两个工程优势：一是门扇运行时轮体可以自动对中导轨，即使门扇安装时存在少量横向偏差，轮面的弧面也能把横向偏移量转化为轮体的微小自转修正，不会出现轮边硬磨导轨侧壁的情况；二是接触面积增大后，单位面积承压更低，长期往复运行后轮面磨损量极小，尼龙材质本身具备自润滑特性，无需定期加注润滑脂，在家具柜体、洁净车间设备门这类不方便频繁维护的场景下适配性很强。滚轮中心的金属衬套与支架的转轴采用间隙配合，转轴两端做了翻边铆固，轮体转动时轴向窜动量控制在很小范围，高速推拉门扇时也不会出现轮体左右晃动的异响。

从安装边界尺寸来看，整套总成的横向安装板长度适配常规30-50mm厚度的推拉门扇，

　　安装孔的孔距覆盖市面主流轻型推拉导轨的安装标准，不需要在门扇上额外二次打孔改孔；滚轮的外径选型匹配15-25kg级别的单扇门承重，单门配置两组该导向器时，总承重可以覆盖常规家装衣柜推拉门、办公室玻璃隔断门、设备轻型防护门的荷载需求。支架的竖向高度预留了调节余量，配合门扇顶部的调节螺钉，可以微调滚轮的竖向伸出量，补偿地面或者导轨安装的水平度误差，保证门扇全行程运行时上下间隙均匀，不会出现门扇底部蹭地面、顶部蹭门框的问题。

实际建模过程中，结构细节的处理完全贴合装配逻辑：安装板的折弯圆角、冲压孔的拔模斜度、滚轮的轴承配合公差、转轴的铆接结构都做了1:1还原，既可以直接用于五金件的选型对标，

　　也可以导入推拉门整体装配体中做运动干涉检查——模拟门扇全行程开合时，验证滚轮和导轨、支架和门框、支架和门扇之间是否存在运动干涉，提前发现现场安装可能出现的孔位不对、间隙不足等问题。不同于简易单片轮的导向结构，这套带一体式安装支架的总成，把承重、导向、安装定位三个功能集成在同一个部件上，现场装配时不需要单独设计轮体固定座，只需要用紧固件把支架固定在门扇预设位置，卡入导轨即可完成安装，大幅降低了整门的装配工时，也减少了多零件装配带来的累积误差。在家具量产线、设备防护门批量配套的场景下，这种标准化集成导向部件的互换性很强，后期维护更换时不需要拆解整个门扇，只需要松开两个固定螺钉即可替换新的导向器，维护效率远高于散件组装的滚轮结构。
