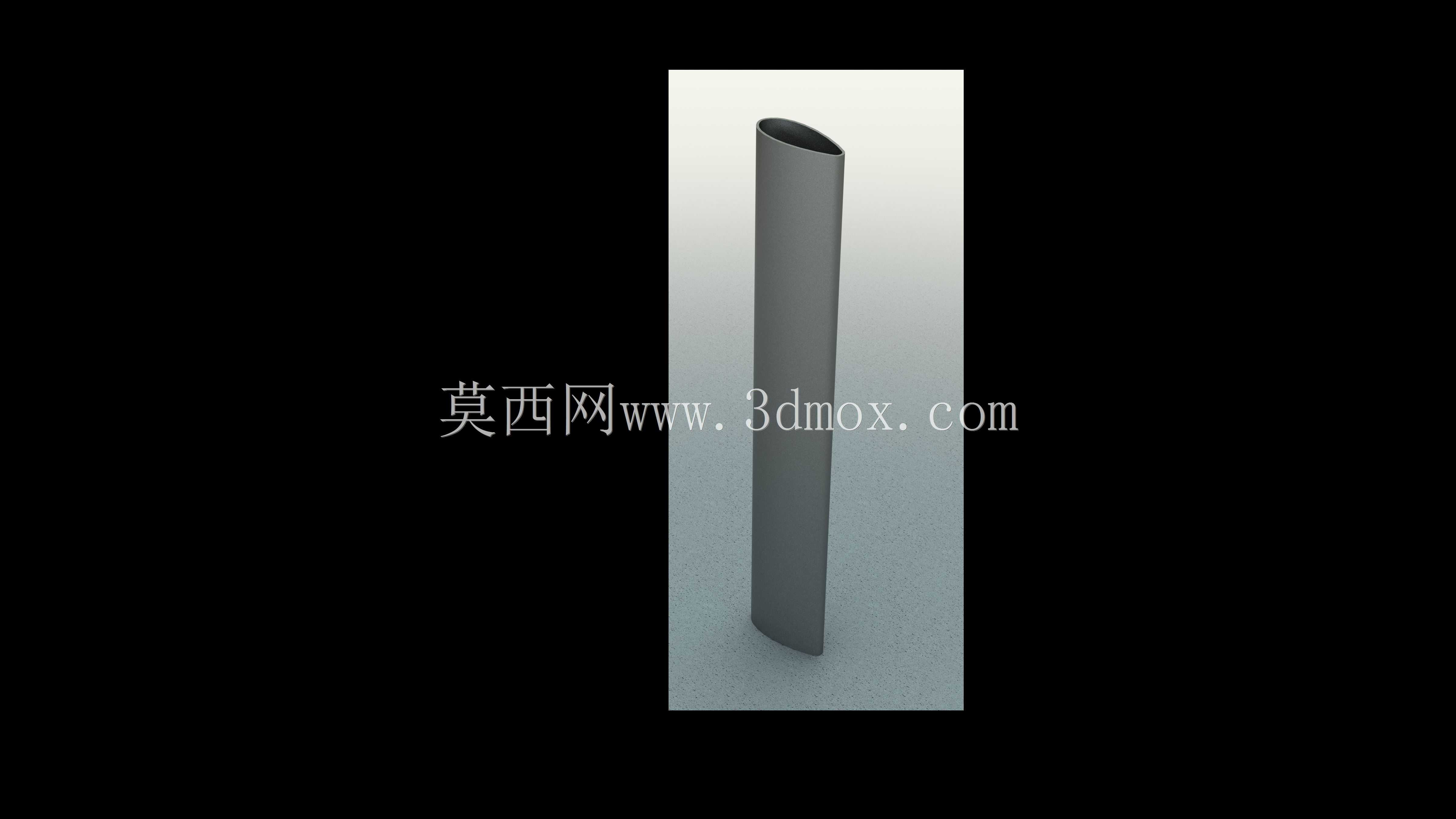

航空用4130钢流线型承力管道构件

　　这套流线型管道构件的三维结构，最初是围绕轻型自制飞行器的外露管路布局需求展开的，核心使用场景集中在低速通用航空、实验类飞机的机身外部走线与承力管路整合环节。常规圆截面管路在机身外侧布置时，迎风面会产生明显的压差阻力，对于动力冗余本就有限的业余自制飞行器而言，外露管路带来的气动损耗会直接影响巡航效率与低速操纵稳定性，因此在管路选型阶段就放弃了等直径圆管的常规方案，转而采用沿长度方向渐变的流线型截面设计。

　　从实际功能层面看，该构件并非单纯的流体输送通道，在轻型飞机的翼身连接、起落架支撑区域，这类4130钢管件同时承担结构传力与管路包覆的双重作用：内部空腔可以布置燃油管路、控制钢索或者低压通风回路，外部流线曲面直接参与局部气动修形，管壁本身则通过焊接节点与机身桁架、翼梁接头连为整体，传递飞行过程中的气动弯矩与着陆冲击载荷。选用4130铬钼钢作为基材，核心考量在于其优异的焊接工艺性与比强度——薄壁状态下仍能保持足够的抗疲劳余量，焊后热处理工艺成熟，非常适合小批量定制、手工修配的自制飞机制造场景。

　　截面设计上，整套结构汇总了近百种渐变流线剖面，并非单一固定翼型的简单拉伸。沿管道轴向，不同站位的截面厚宽比、前缘半径、后缘闭合角度都随局部流场特征调整：靠近机头迎风区域的管段，截面相对厚度更大，前缘圆润度更高，用来延缓大迎角下的气流分离；靠近机身后段、尾翼支撑区域的管段，截面逐渐收窄，后缘趋近尖锐，降低尾流区的湍流宽度。建模过程中所有截面均保持封闭的薄壁轮廓，壁厚参数沿轴向可根据受力梯度调整，高载荷对接区域预留加厚段，方便后续焊接衬套或者安装接头的定位。

　　安装边界方面，该类管道构件在整机布局中需要严格控制外轮廓与蒙皮、相邻桁架杆的间隙：流线截面的对称面必须与当地来流方向对齐，偏角超过三度就会使局部阻力系数明显上升，因此三维建模阶段在每个关键站位都预留了定位基准平面，装配时可以通过工装卡具快速校准角度。管道两端的连接端并未直接做成锐边，而是预留了等直径的过渡圆段，用来和标准钢管接头、焊接法兰对接，避免异型截面直接焊接带来的根部应力集中。沿管身长度方向，每隔固定间距预设了卡箍安装点位，点位处局部微调截面曲率，保证标准不锈钢卡箍可以完全贴合管壁，不会出现点接触导致的夹持松动。

　　从结构校核的角度看，这类流线型管道的抗扭表现远优于同截面积的圆管：截面的长轴方向布置在气动载荷的主受力平面内，弯曲惯性矩显著提升，在相同重量约束下，悬臂段的挠度变形量比圆管方案降低近四成。建模时特意保留了截面的连续曲率过渡，没有出现局部折线或者曲率突变，一方面降低了飞行过程中的气动噪声，另一方面也避免了应力集中系数过高导致的疲劳裂纹萌生。对于需要在管身开孔安装传感器支座、检修口的位置，模型中对应区域提前做了局部壁厚补强，开孔边缘采用圆角过渡，匹配4130钢焊接后的热影响区强度特性。

　　实际装配场景中，这类管件还常被用作轻型飞机的翼间支撑流线张线外套、起落架阻力杆的整流承力构件，内部既可以穿过刹车油管、航电线缆，外部光滑曲面又能直接充当整流罩，省去了额外加装玻璃钢整流壳的工序，减少整机零件数量与装配工作量。三维结构完整保留了从截面草图到实体放样的全参数关联，调整任意站位的翼型坐标、弦长、扭转角度，都可以快速重构出对应规格的管段，能够适配不同机型、不同安装位置的定制化改型需求，无需重新从零绘制曲面，对于小迭代、多批次的实验类飞行器研制场景来说，这种参数化截面库的设计方式能大幅缩短结构改型的周期，也方便后续工程人员直接抽取截面轮廓生成激光切割、弯管成型的工艺参考数据。
