滑动门导向限位钣金支架结构

　　这套滑动门导向件主要用于平移门、推拉门、设备检修门以及小型柜体滑移门的侧向约束场景。现场安装时，门板沿水平方向往复运动，底部或侧边容易因间隙、载荷偏置、轨道平行度误差而产生摆动，该件通过金属基板、立轴和滚轮式导向头的组合，把门板的横向位移限制在较小范围内，使门扇在开合过程中保持稳定轨迹。

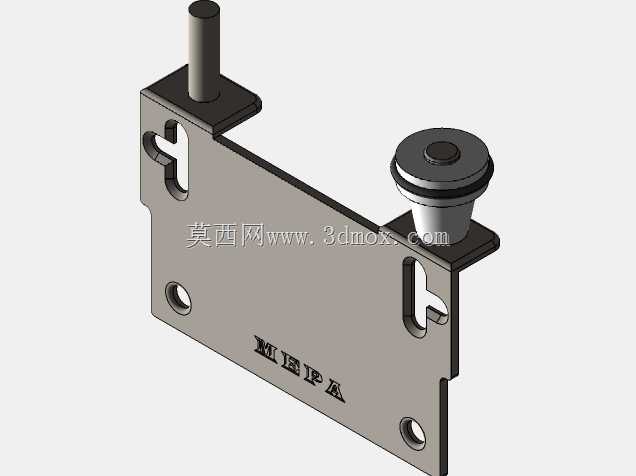

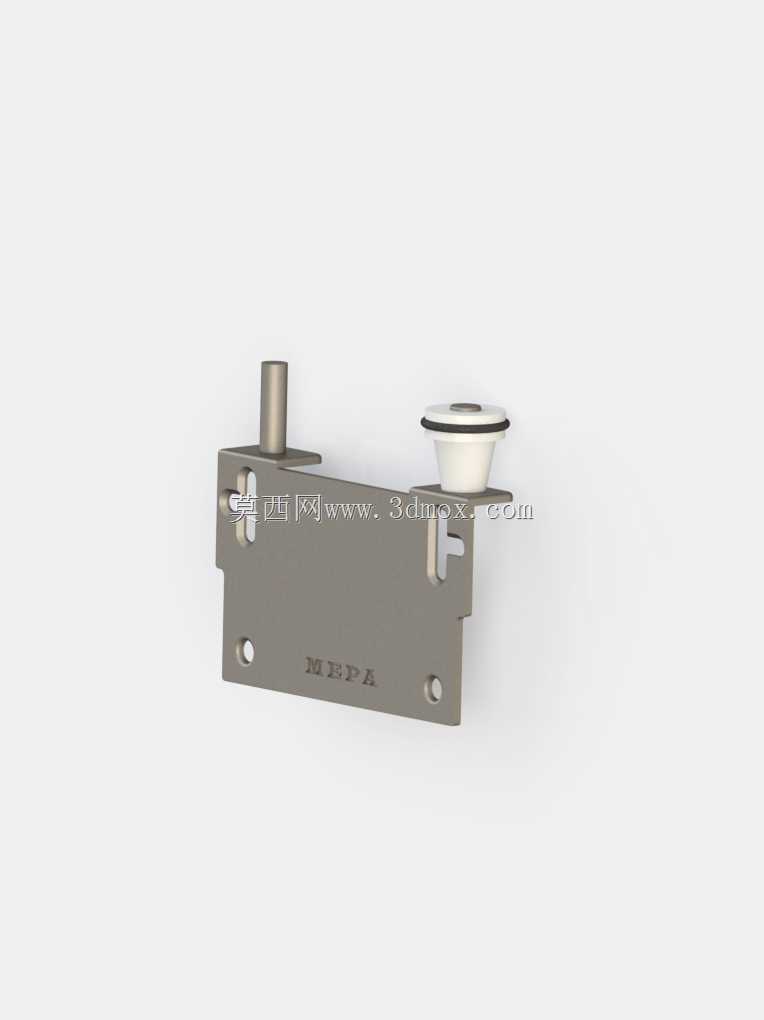

　　从结构布置看，基板采用平板钣金形式，板面预留多个安装孔，既可以通过螺栓固定在门框、机架或地面基座上，也能根据安装空间调整孔位对应关系。基板一侧伸出圆柱形导向轴，用于承受门扇经过时的侧向推力；另一侧设置带轮缘的导向轮，轮体与门板侧边或专用导向槽接触，将滑动摩擦转化为滚动接触，降低启闭阻力。轮体上方的限位结构可防止门板在振动或受冲击时跳出导向位置，适合频繁开合的工业柜门、防护门和自动化设备外门使用。

　　设计这类零件时，首先要明确门扇的运动方向和约束方向。滑动门的主要自由度是沿轨道方向平移，其余方向则需要通过上轨、下轨和导向件共同限制。若门体宽度较大、厚度较薄，门扇中部和下端在快速推拉时容易出现扇动，因此导向件不能只做成简单挡块，而要兼顾接触、导向和耐磨。模型中圆柱轴与导向轮分开布置，正是为了在不同接触位置提供约束：立轴可作为硬性限位面，滚轮则承担常态导向，二者配合后既能减少噪音，也能避免门板与金属件直接刮擦。

　　基板外形采用折边与开孔结合的方式，边缘局部弯折提高平面刚度。钣金件在承受侧向力时，如果仅靠平板厚度抵抗弯曲，长期使用后容易出现板面翘曲；通过折弯边、加强轮廓和合理的孔间距，可以把门扇传来的横向力分散到安装基面。安装孔位置避开主要受力截面，孔边与板边保留足够距离，能够降低螺栓压紧后产生局部变形的风险。对于需要后期维护的场合，基板上的多孔位布置也方便在轨道偏差或门体改装时重新定位。

　　外形尺寸方面，该件属于紧凑型导向支架，基板长度覆盖主要安装区域，高度以容纳立轴和滚轮为准，不会过多侵占门下方空间。立轴直径与伸出高度需要和门板导向槽深度匹配：伸出过短会导致门体在晃动时脱开，伸出过长则可能与门体加强筋、螺栓头或其他内部零件干涉。导向轮外径、轮缘高度和中心位置决定了接触间隙，通常轮面与门侧导向面保留轻微接触或极小间隙，使门体在正常滑动时顺畅，在出现偏摆时立即被校正。

　　安装边界上，需要重点核对基板底面与安装基准面的贴合情况。若固定在焊接机架上，安装面应平整，必要时增加垫片调整高度；若固定在地面或门槛附近，则要考虑灰尘、碎屑和清洁空间，避免轮体卡滞。门板对应的导向部位可以是折弯边、专用滑槽或附加耐磨条，接触面不应有明显焊缝、毛刺和尖角。门扇全开、全关以及中间任意位置时，都应检查导向轮是否始终处于有效导向范围内，尤其在门体受到侧向按压时，立轴和滚轮不能与门体发生硬碰撞。

　　从受力角度看，该件承受的不是门扇全部重量，而主要是横向限位力和少量摩擦反力，因此门体垂向承载仍应由顶部吊轮或底部轨道承担。若把该导向件当作承重支座使用，会造成基板变形、轮轴偏磨和螺栓松动。合理的方案是让轨道负责承重，让导向件负责防摆、防脱和轨迹校正。对于高速开合或带气动、电动驱动的门，还应在行程末端设置缓冲，减少门体冲击传递到导向支架。

　　三维建模时，钣金基板的折弯半径、板厚、孔位和轮体装配关系需要完整表达。立轴与基板之间可按压装或焊接结构理解，轴肩高度和根部过渡要体现强度；滚轮部分应保留内孔、轮缘和轴向挡圈位置，便于后续检查转动间隙。装配状态下，需要把门扇、轨道和导向支架放在同一运动机构中核对行程，观察门体在极限位置是否与基板、螺栓、轮缘发生干涉。通过这种方式建立的模型，不仅能展示外观，更能直接服务于门板导向方案确认、安装孔位放样和五金件选型。
