带刻度标识的圆筒状百分表刻度圈结构

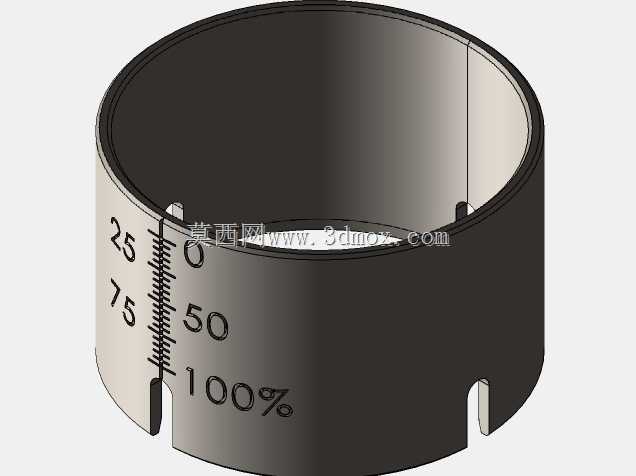

　　这款带刻度标识的圆筒状构件，是百分表类通用量具的核心刻度显示配套零件，日常在机加工车间的工件尺寸检测、工装夹具装夹精度校准、设备装配同轴度校验场景中承担读数基准的作用。从结构设计逻辑来看，整体采用薄壁圆筒构型，壁厚控制在均匀等厚的区间，既保证零件自身的结构刚性，避免日常使用中磕碰导致刻度面变形影响读数精度，也能控制零件整体重量，适配百分表表头的轻量化装配需求。筒身外侧的刻度标识采用线性排布设计，0位基准线与百分表测杆的零位行程严格对应，刻度线按照百分表的测量分度值做等距划分，长刻度线对应整数值读数位，短刻度线对应细分读数位，100%标识对应测杆的满量程行程位置，25、50、75的数值标识对应量程内的四分之一、二分之一、

　　四分之三行程节点，读数逻辑完全贴合一线检测人员的操作习惯，不需要额外适应就能快速完成读数。零件的安装边界设计充分考虑了百分表表头的装配公差，圆筒的内径尺寸与百分表表头的外圈安装位采用小间隙配合，筒身下端开设的三个对称缺口是装配定位结构，安装时对准表头外圈的定位凸台推入即可完成周向固定，不需要额外打胶或者紧固件连接，日常维护更换刻度圈时徒手就能完成拆装，不会损伤表头的其他精密构件。设计过程中针对刻度面的耐磨性做了专项考量，筒身刻度区域的表面粗糙度控制在较低的区间，刻度标识采用蚀刻工艺加工，不会因为日常手指触碰、车间油污侵蚀出现刻度磨损脱落的问题，即使在充满切削液雾气的机加工现场长期使用，刻度线依然能保持清晰可辨。从功能特性上看，

　　这个刻度圈除了承担读数基准的作用，还能对百分表表头的内部传动构件起到外围防护作用，薄壁圆筒的结构可以阻挡车间内的金属切屑、粉尘进入表头内部，避免切屑卡滞传动齿轮导致测量失准，延长百分表的整体使用寿命。在实际选型适配时，需要注意核对圆筒的内径、总高度尺寸与对应型号百分表的安装位尺寸匹配，三个定位缺口的周向角度也要与表头凸台的位置对应，避免安装后刻度零位与测杆行程零位出现偏移，导致测量读数出现系统误差。零件采用cnc机械加工工艺成型，加工过程中一次装夹完成内外圆车削、缺口铣削、刻度蚀刻的全工序，保证筒身的圆度、同轴度形位公差符合设计要求，不会出现筒身椭圆导致安装卡滞、刻度线周向偏移的问题。日常使用中如果刻度圈出现磕碰变形，可以直接更换同规格的零件，不需要报废整个百分表表头，能有效降低车间量具的维护成本。
