红环品牌精密绘图圆规结构设计

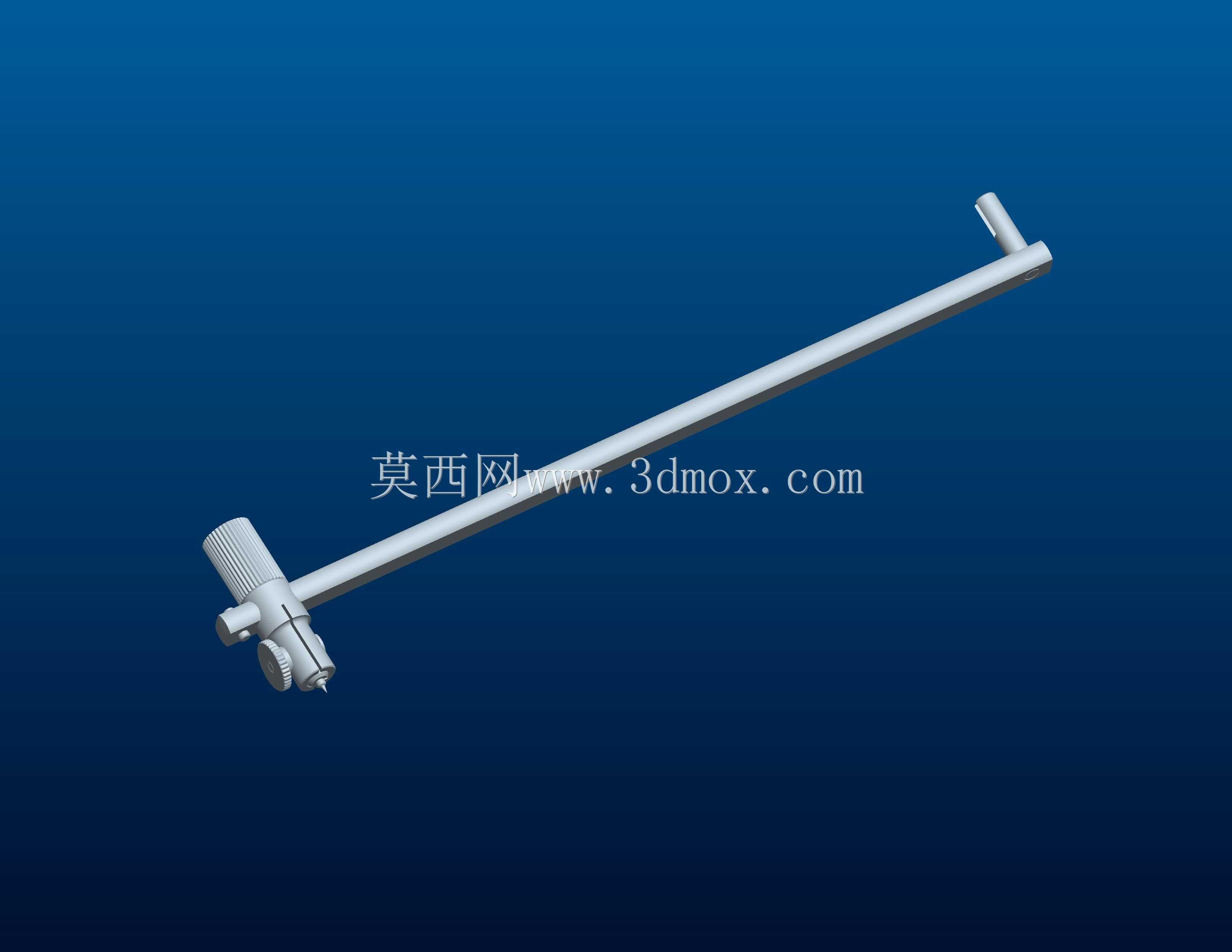

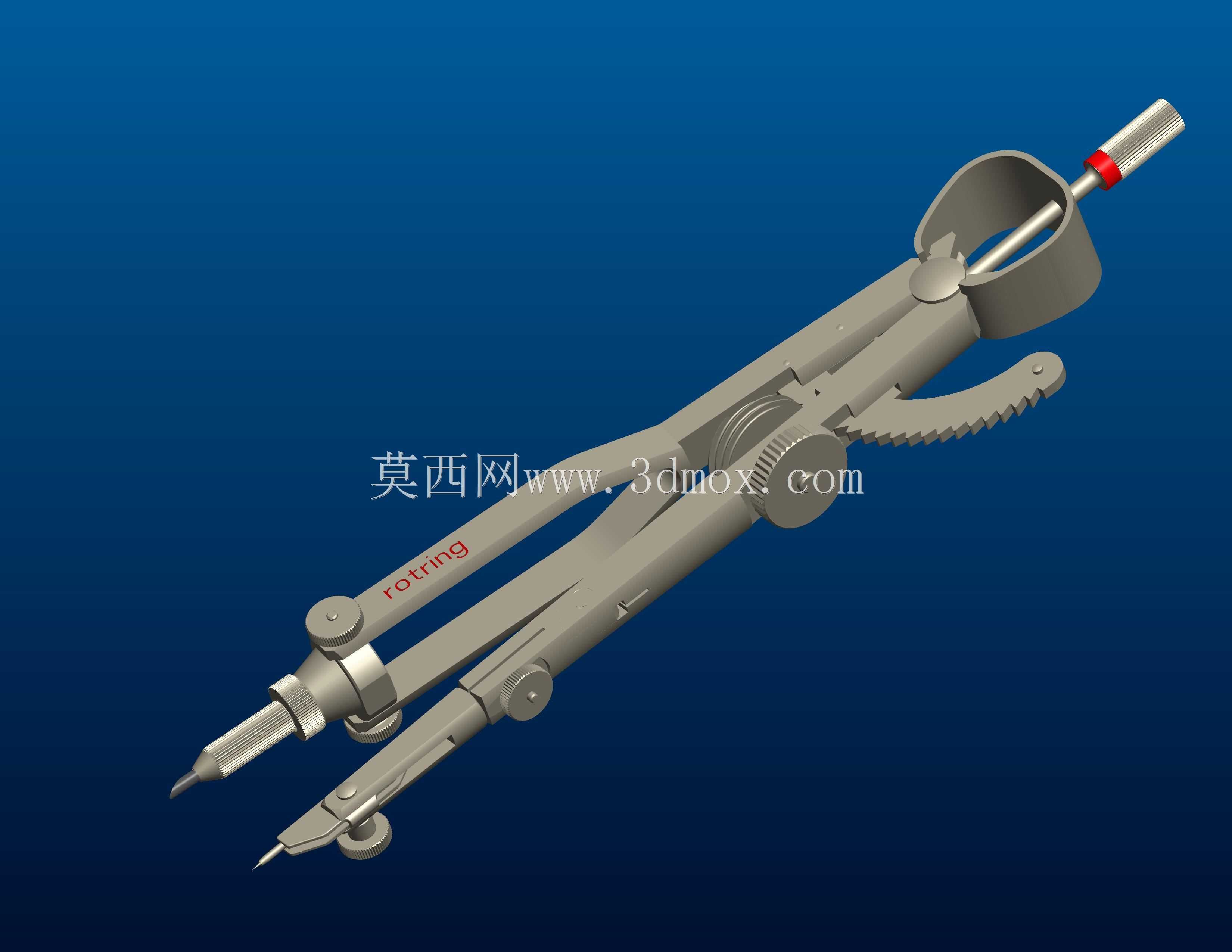

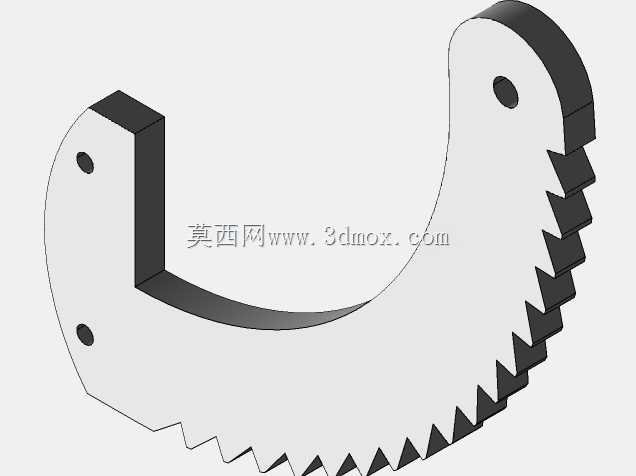

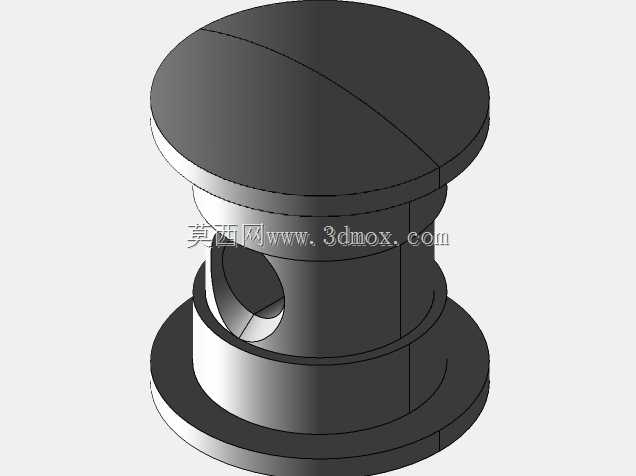

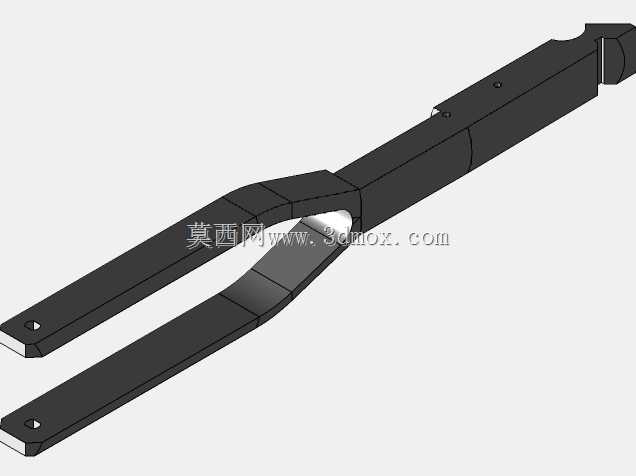

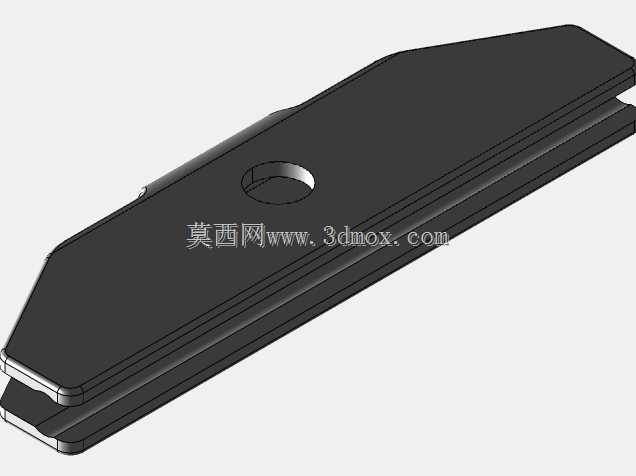

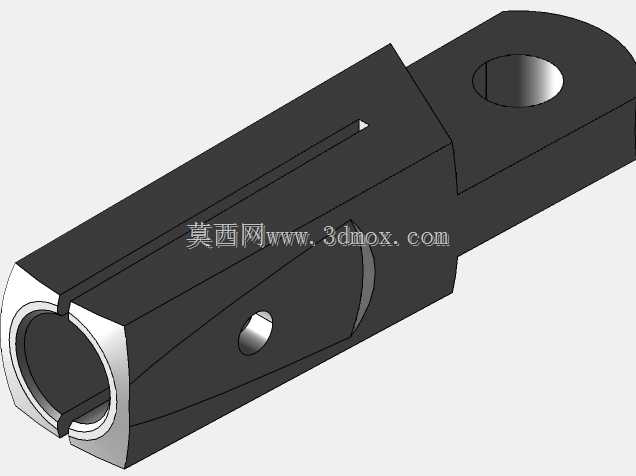

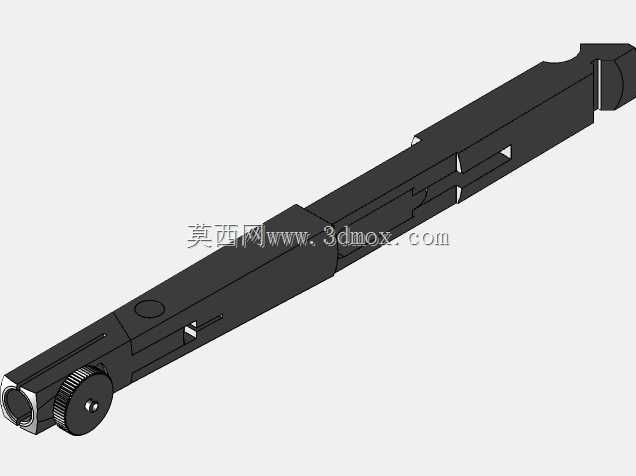

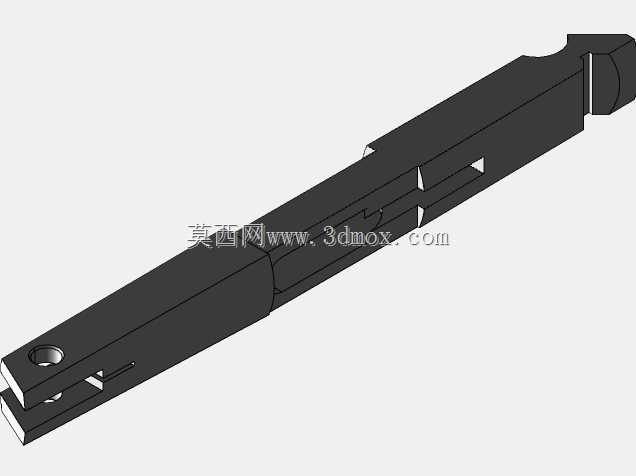

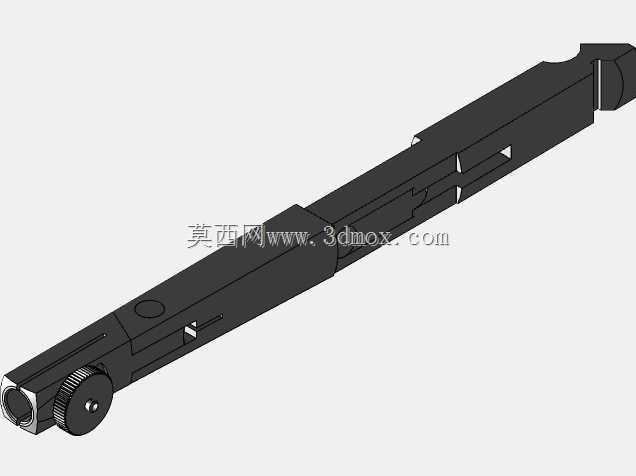

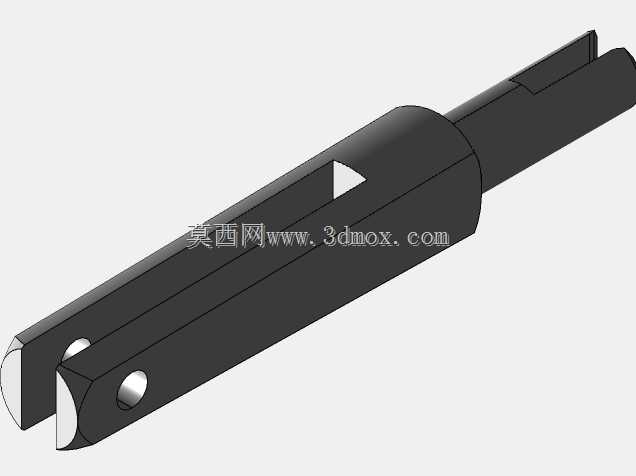

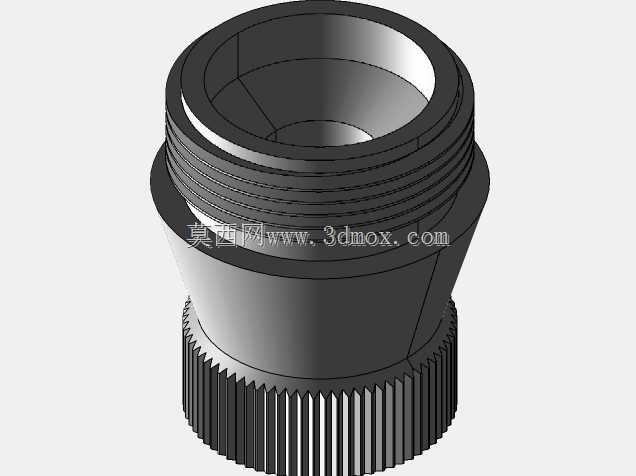

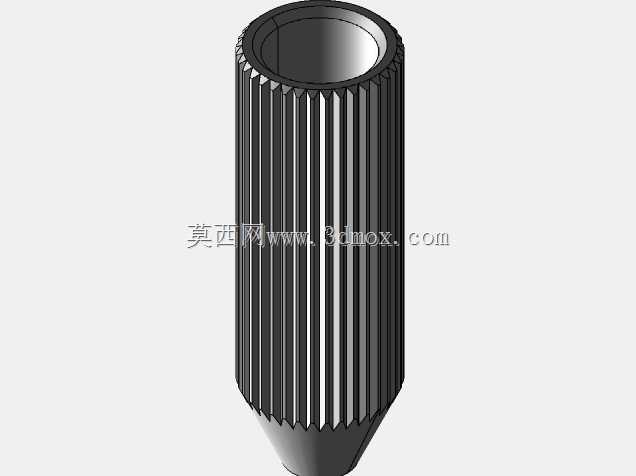

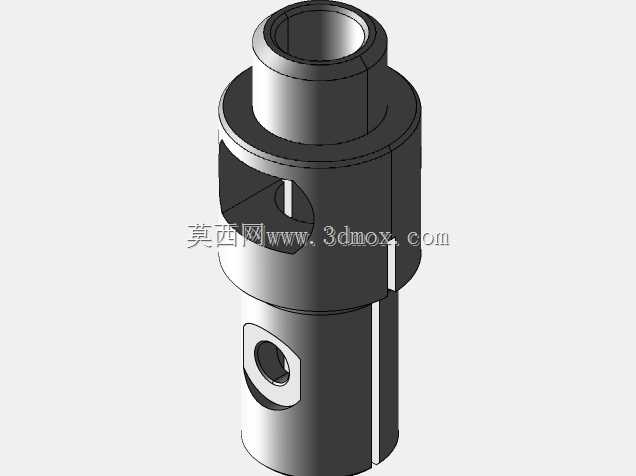

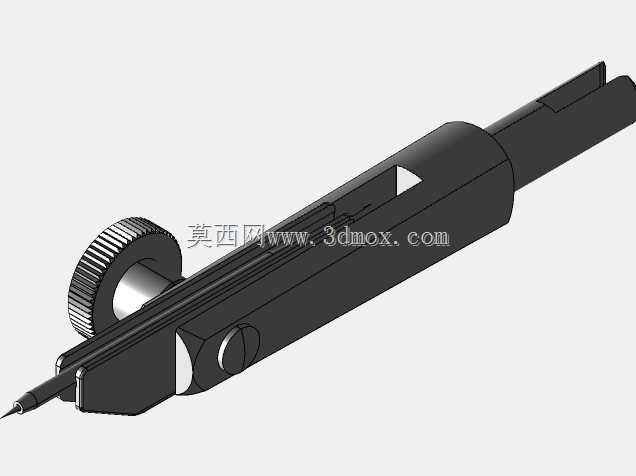

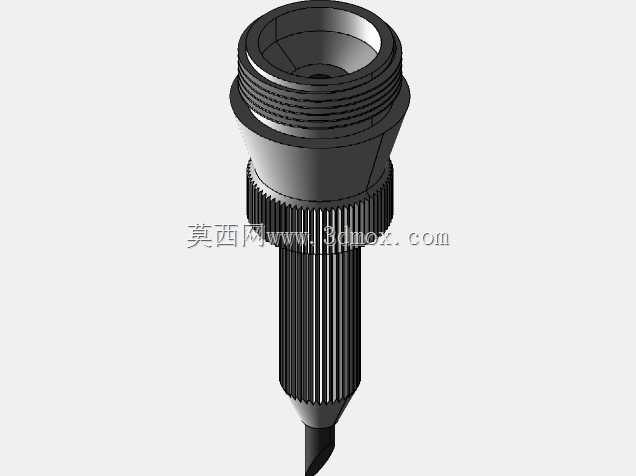

　　这款手动绘图圆规的结构设计完全贴合工程制图、手工绘图作业的实际使用需求，在机械设计手工绘图、建筑方案手绘、工程测绘现场标注、教学演示绘图等场景中都能稳定发挥作用，区别于普通学生款圆规，其结构刚性与调节精度完全适配专业制图的严苛要求。从功能特性来看，该圆规采用双支脚铰接主体结构，其中固定针脚配备可锁紧的针尖伸缩调节结构，能够根据绘图纸面厚度、图板材质调整针尖刺入深度，避免绘图过程中针尖移位导致圆心偏移，同时防止针尖过度刺入损坏图板或图纸；绘图脚支持多类型笔头替换，可适配铅芯、针管笔、鸭嘴笔等不同绘图耗材，满足不同线宽、不同绘图介质的使用需求。中部设置的齿轮齿条式微调机构是该款圆规的核心设计亮点，

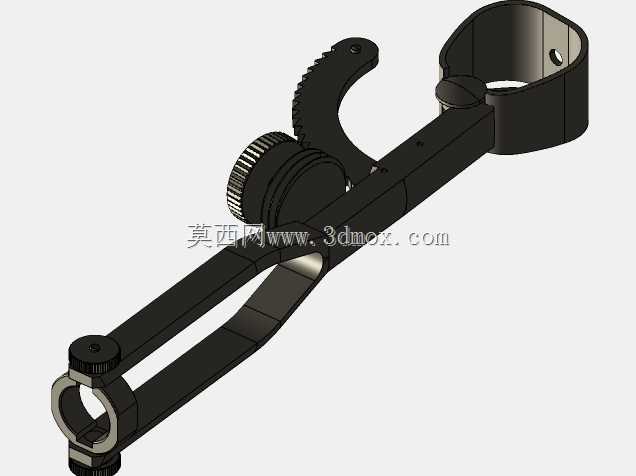

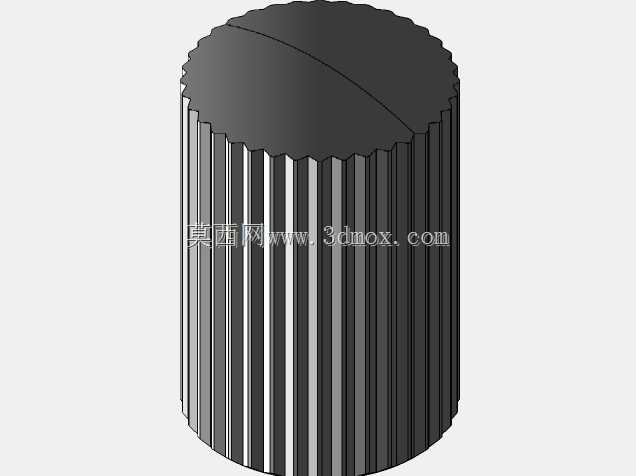

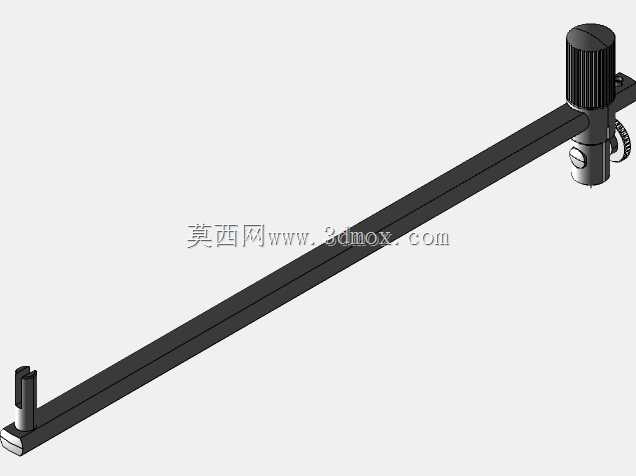

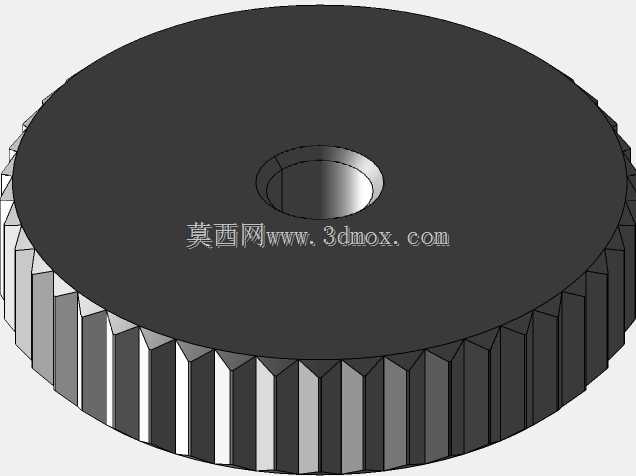

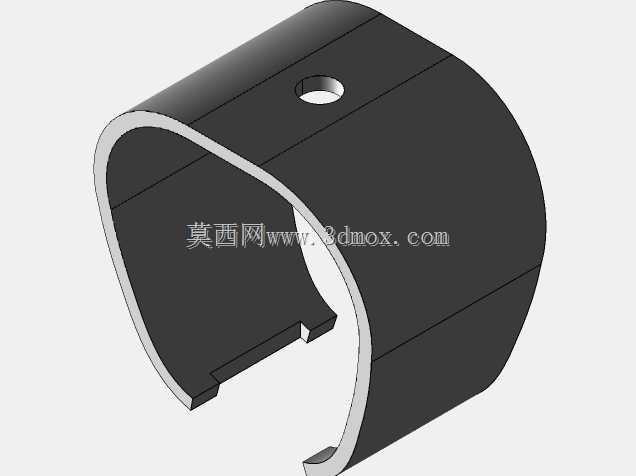

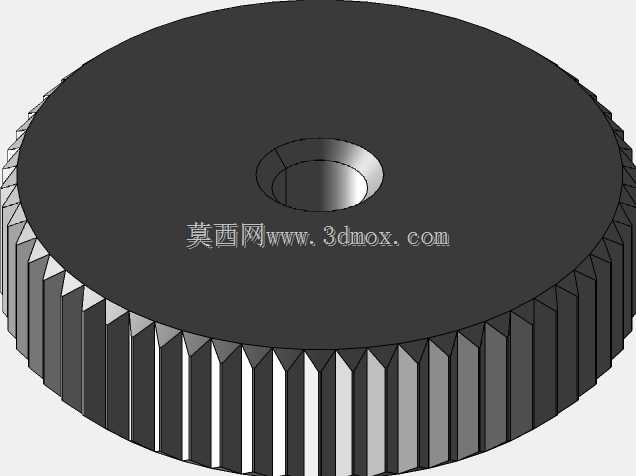

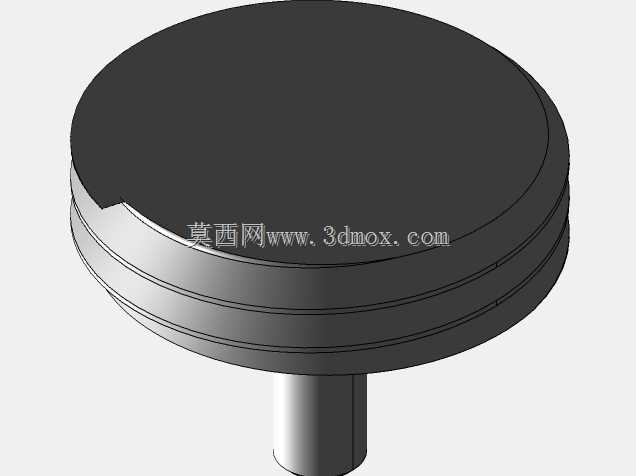

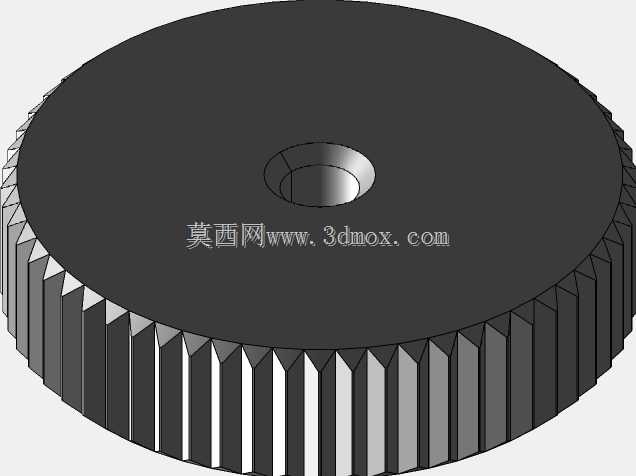

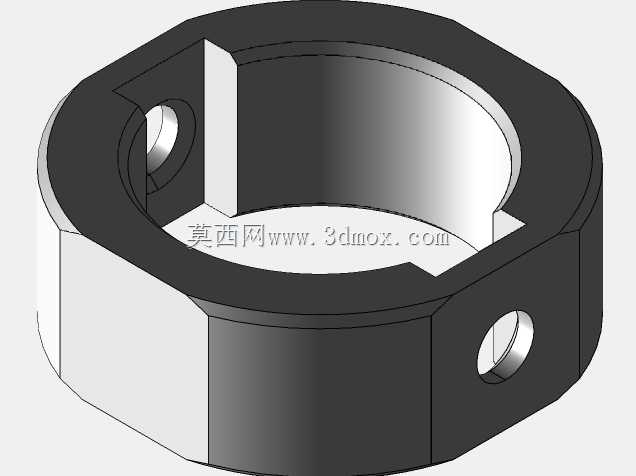

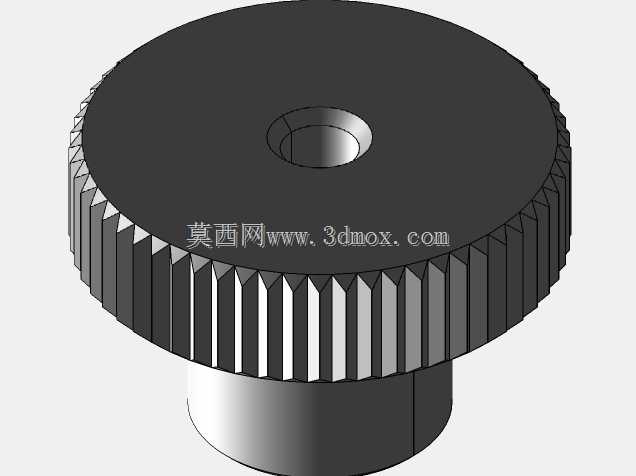

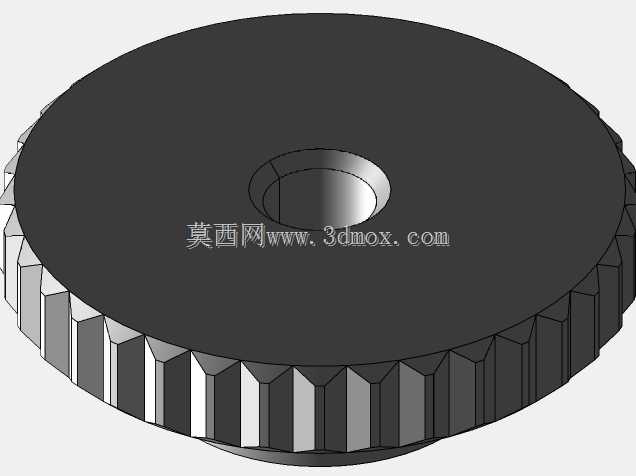

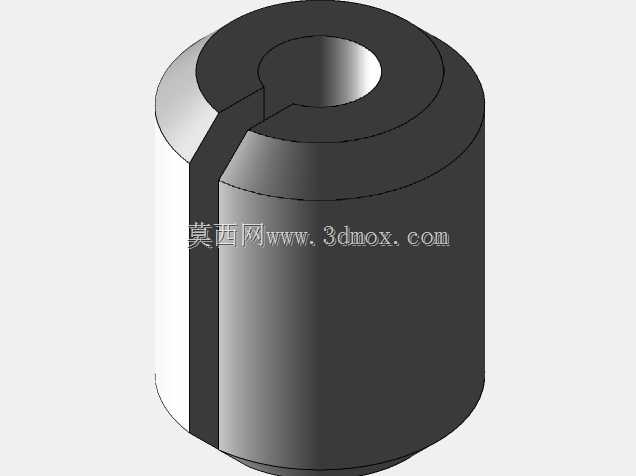

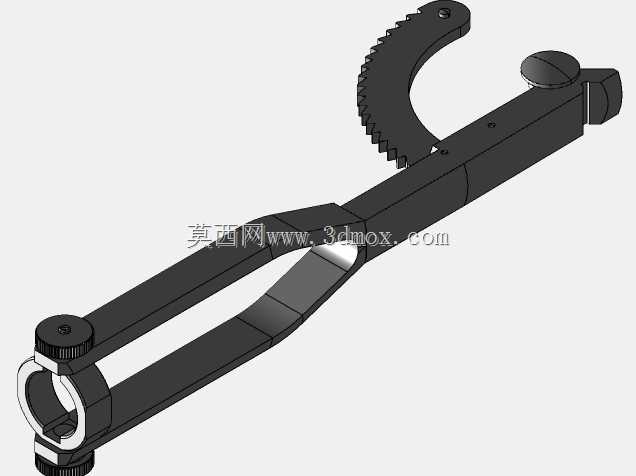

　　区别于普通圆规靠摩擦力固定支脚开合角度的结构，该微调机构可在粗调支脚开合角度后，通过侧边的拨杆实现半径的微米级微调，调整完成后可通过顶部的锁紧旋钮彻底锁死支脚相对位置，即便长时间绘制大直径圆弧、连续绘制多个同半径圆弧，也不会出现支脚滑移导致的半径偏差，完全满足专业制图对圆弧尺寸精度的要求。支脚末端设置的可调支撑脚，可在绘制大半径圆弧时贴合纸面滑动，避免圆规倾斜导致的绘图轨迹变形，顶部的按压帽设计符合人体工学，单指按压即可固定圆心位置，配合支脚的防滑握持结构，长时间绘图也不会出现手部打滑的情况。从设计思路层面，整个结构优先保证刚性与调节精度，所有铰接转轴都采用过盈配合加锁紧结构，避免长期使用后出现转轴旷量，

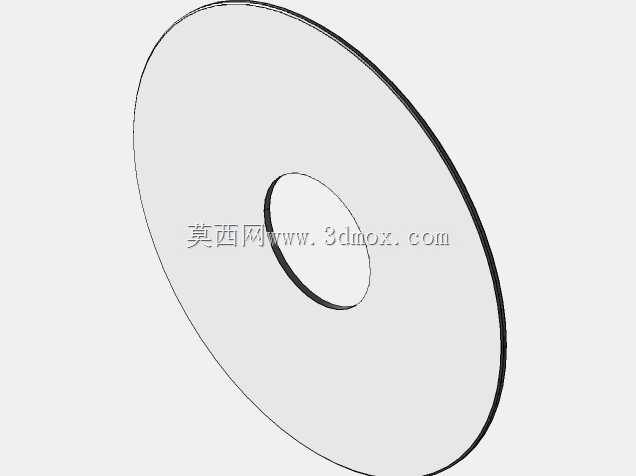

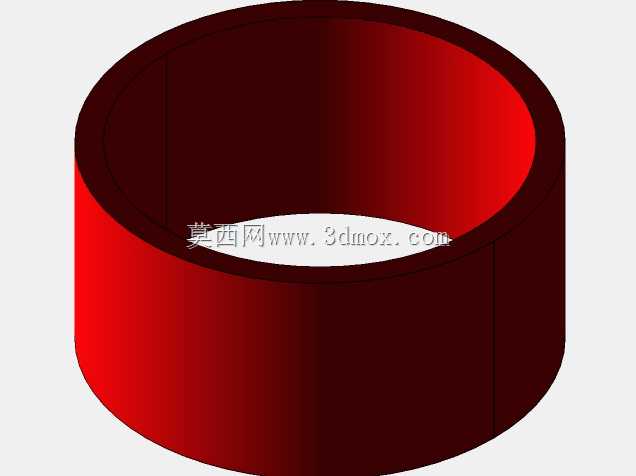

　　主体材质选用轻量化高强度金属，在保证结构不易变形的前提下控制整体重量，减少长时间手持绘图的手部负担。外形尺寸方面，收拢状态下整体长度适配常规笔袋收纳空间，支脚最大开合角度可覆盖常规工程制图常用的圆弧绘制半径范围，无需额外接长杆即可满足绝大多数手绘作业需求，所有活动部件的运动边界都做了限位设计，不会出现调节超程导致的结构脱落，握持部位的轮廓做了圆弧过渡处理，没有尖锐棱角，手持操作时贴合手指轮廓，施力更加稳定。针脚与绘图脚的同轴度经过结构优化，在整个开合角度范围内都能保证针尖与笔头的垂直落点偏差控制在制图允许的误差范围内，不会出现圆心扎入点与圆弧实际中心偏移的问题，适配不同硬度的绘图铅芯、不同出墨量的针管笔使用，不会因为笔头受力变化导致绘图轨迹变形。
