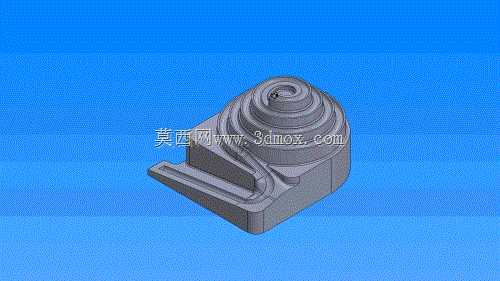

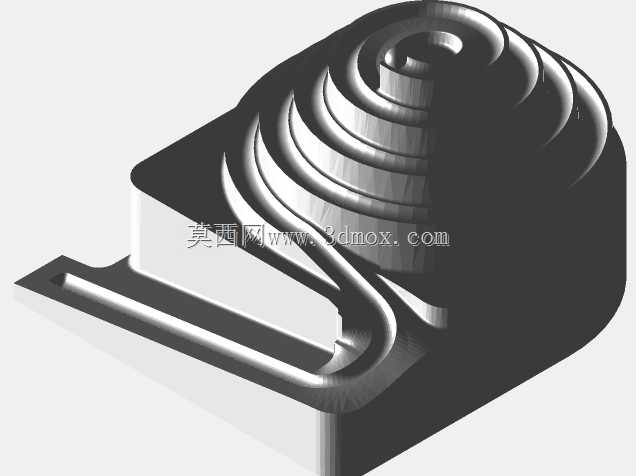

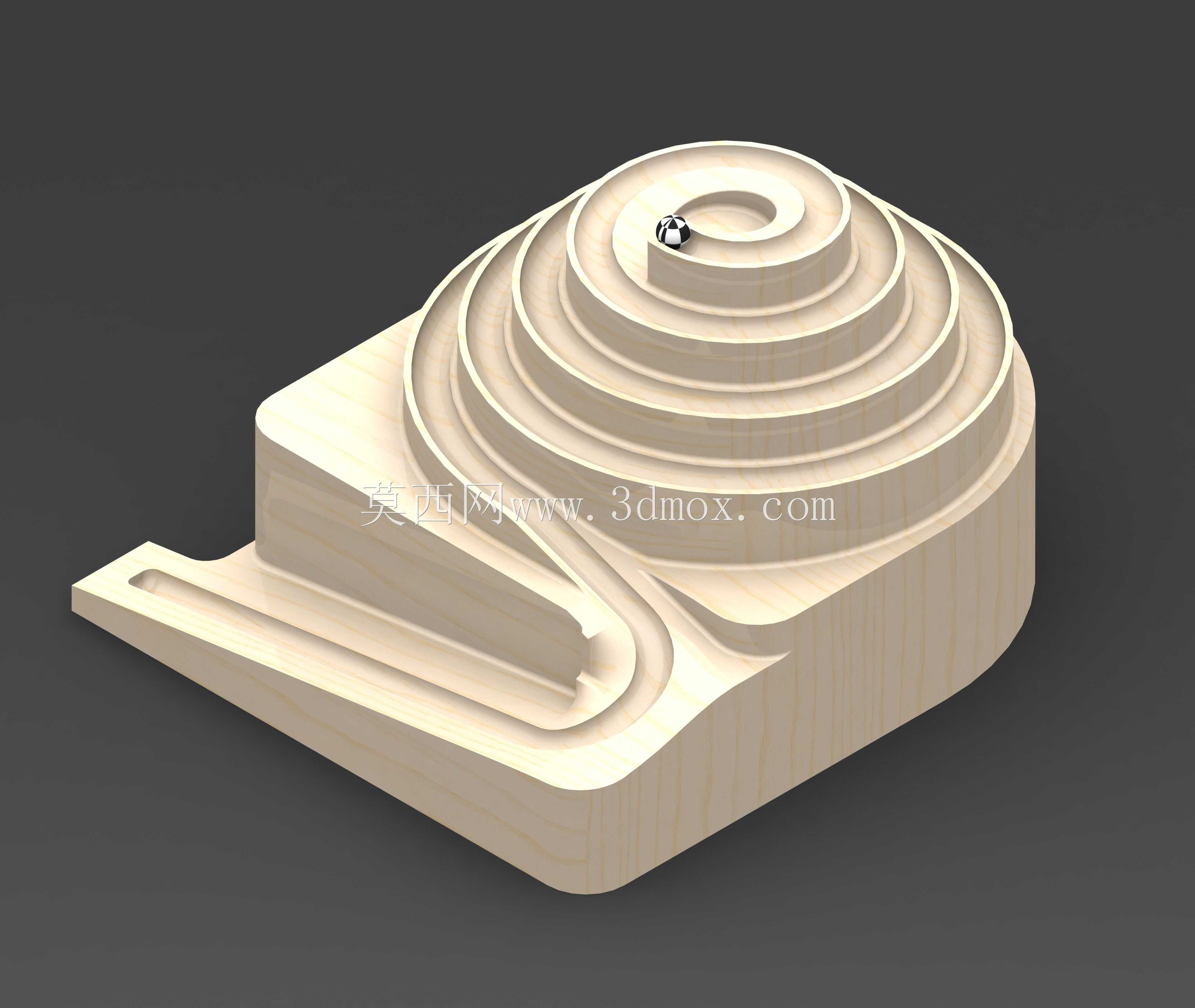

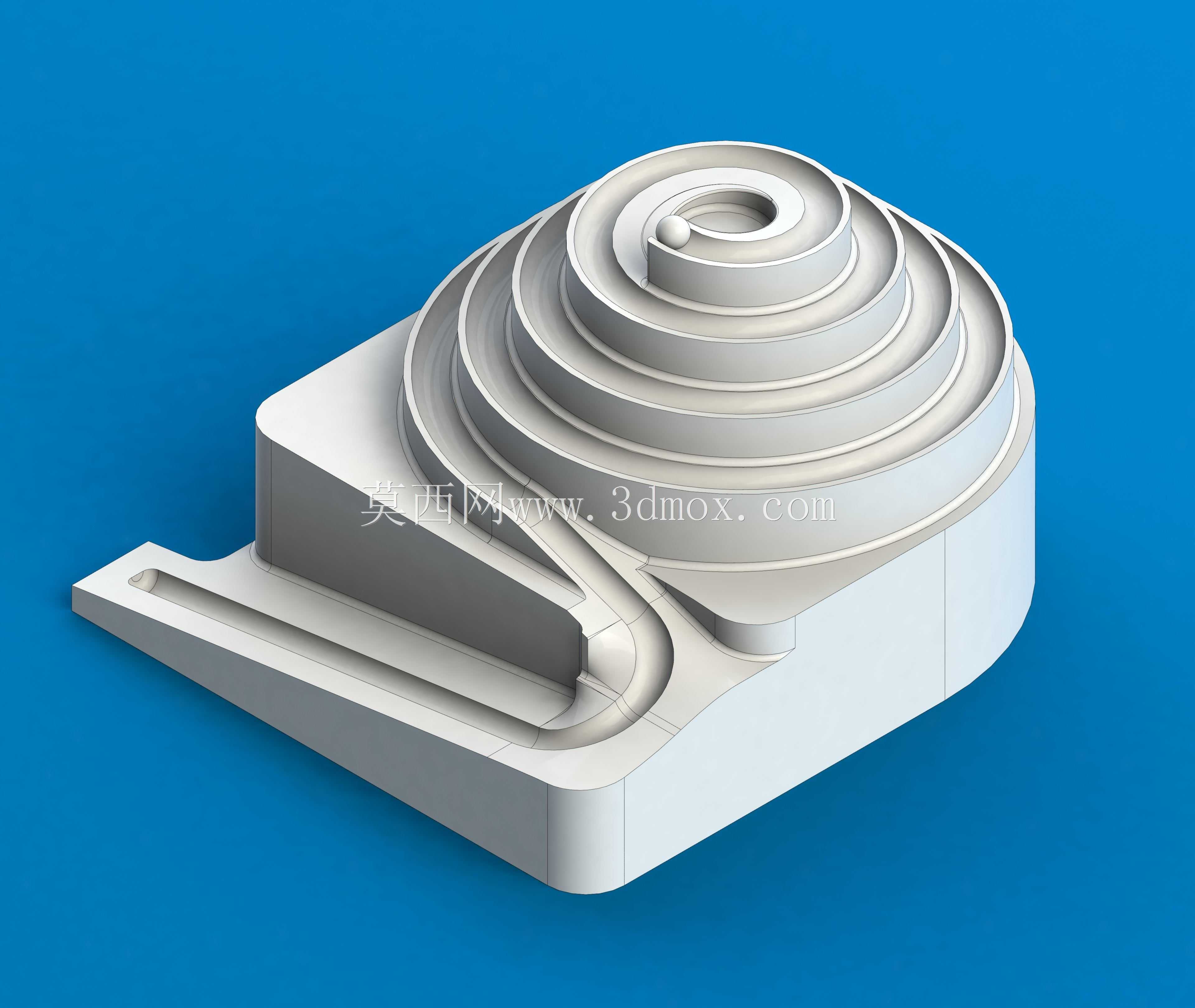

重力沿轨滚球下落演示教具结构

　　这套重力沿轨滚球下落演示结构，核心是把抽象的重力势能转化、滚动摩擦与轨迹约束关系，转化为可直接观察的实体运动装置，在中学物理课堂、科技馆力学展区、高校机械原理认知实训中都有明确使用场景。不同于纸面公式推导，实体装置能让观察者直接看到球体在连续变曲率轨道上的速度变化、转向姿态与落点规律，也方便结构设计从业者验证曲线轨道对刚体运动轨迹的约束逻辑。

　　从实际功能来看，装置不需要额外动力输入，仅依靠球体自身重力即可完成完整运动循环：球体从轨道高位起点被释放后，沿预设的连续曲面轨道向下滚动，轨道通过分段曲率变化控制球体的线速度与离心趋势，部分区段设置平缓过渡段避免球体脱轨，末端可衔接收集槽或者循环提升结构，实现重复演示。整套结构没有复杂的电控元件，维护点仅集中在轨道接触面的光滑度与球体磨损检查上，适合长时间开放式展示场景。

　　设计思路上，首先要确定球体的直径参数，所有轨道的内宽、护边高度都要围绕球径设定：轨道两侧护边高度取球径的三分之一左右，既保证球体转向时不会侧向脱出，又不会遮挡观察者的视线；轨道的曲率半径不能小于球体半径的两倍，避免球体在弯道处出现卡滞、跳动。轨道的支撑框架采用分段立柱加横向连杆的形式，立柱的高度差严格对应轨道的高程变化，每一段轨道的安装倾角都经过核算：倾角过大时球体加速过快，末端冲击噪声大且容易弹飞；倾角过小时球体可能因滚动摩擦阻力停在轨道中段，常规演示场景下轨道平均倾角控制在五到十五度区间，配合局部变坡调整速度节奏。

　　外形尺寸方面，整套装置可根据展示场地调整占地规模，桌面教学款的长度通常在一米以内，高度不超过四百毫米，方便放置在讲台或者实验台面上；科技馆展示款可拉长至三到五米，通过多组回旋轨道延长运动时长。安装边界上，框架底部需要预留平整的安装接触面，地脚处可设置可调脚垫，用来补偿台面的平面度误差，保证轨道每一段的倾角都符合设计值；轨道与支撑立柱的连接采用可拆卸的紧固件，方便拆分运输，也便于后期更换不同曲率的轨道段，对比不同轨迹下球体的运动差异。

　　结构建模时需要重点处理轨道的拼接接缝，相邻两段轨道的对接处要做顺滑过渡，不能出现台阶或者错边，否则球体滚动到接缝位置会产生跳动，干扰运动规律的展示。球体选用标准实心钢球或者硬质塑料球，球面的圆度误差要控制在较小范围，避免球体滚动过程中出现偏摆。针对教学实训场景，轨道侧面还可以预留刻度标记位，方便使用者记录球体在不同高程位置的运动时间，配合计时设备完成重力加速度、能量损耗的验证实验。整套结构没有冗余的装饰部件，所有几何特征都服务于运动轨迹约束与展示观察需求，建模过程中可以直接通过运动仿真模拟球体的全流程运动，提前排查轨道曲率、倾角设置不合理导致的脱轨、卡滞问题，减少实物试制的调整工作量。
