铁磁材质磁性式输送机结构设计

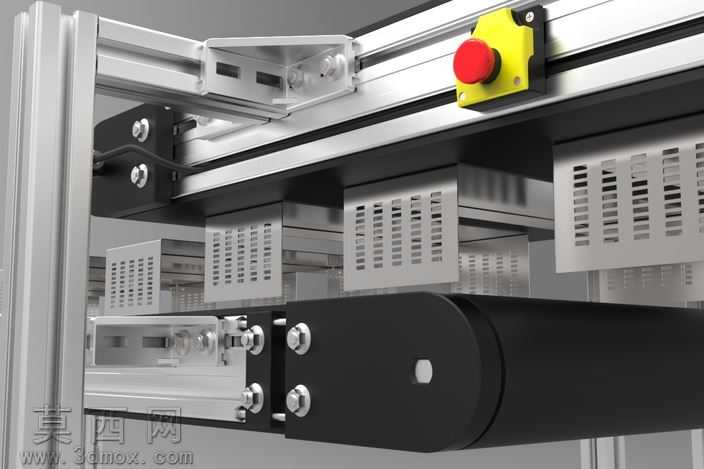

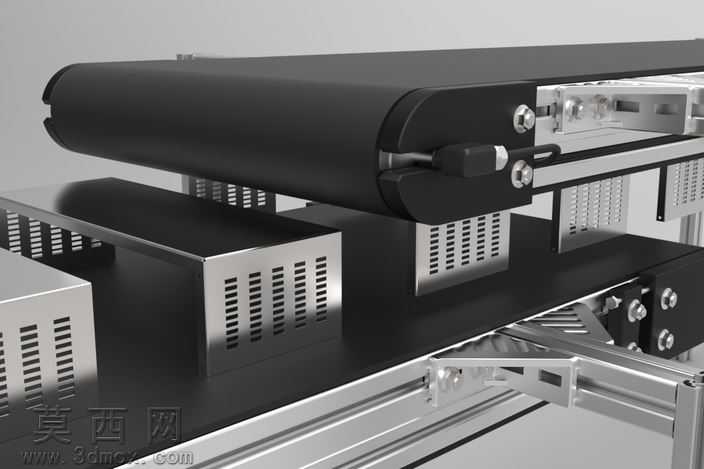

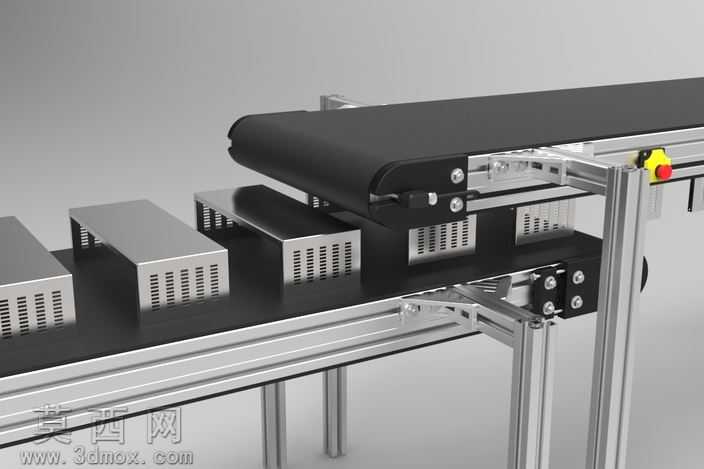

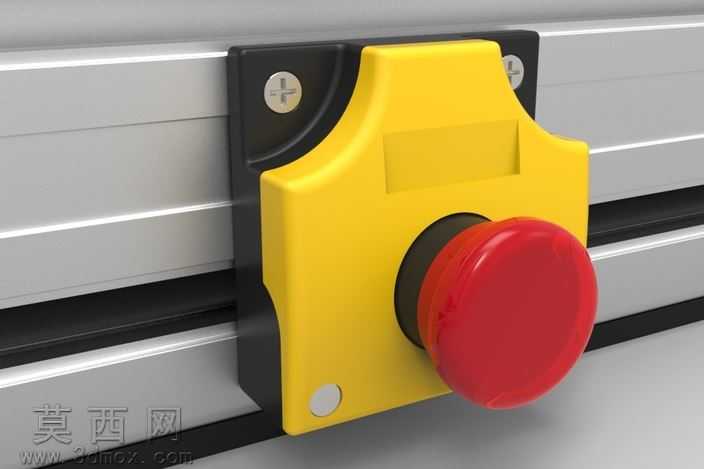

本磁性式输送机针对铁磁性物料的定向输送需求完成三维结构设计，建模过程中严格遵循工业输送设备的设计规范，对每一处装配结构都做了精细化的参数化建模，确保各部件的装配公差符合实际生产加工的精度要求。模型整体采用铝型材搭建主体机架，铝型材的标准槽道结构在建模时完整还原，既保证机架的结构刚性，也为后续的部件调整、功能拓展预留了充足的安装空间。输送执行部分采用黑色耐磨输送辊筒搭配适配的传动结构，辊筒的端盖固定螺栓、轴端定位结构都做了1:1的细节还原，能够清晰展示辊筒的转动支撑与传动连接逻辑。设备的安全控制模块设置了醒目的黄底红色急停按钮，按钮的安装支架、接线走线结构都在模型中完整呈现，符合工业设备的安全设计规范，能够在紧急工况下快速切断设备运行动力，保障生产操作安全。机架侧部安装的多孔钣金护罩，在建模时还原了钣金折弯、冲孔的工艺特征，既可以对内部传动结构起到防护作用，避免杂物卷入传动部件，也能通过均匀排布的散热孔保障设备运行过程中的热量散发。该磁性输送机的核心设计思路是利用铁磁材料的磁吸附特性，实现对铁磁性小型工件的平稳输送，避免输送过程中工件出现滑落、偏移的问题，相比普通皮带输送机，对铁磁物料的输送定位精度更高，适配五金零件加工、电子元器件组装等生产场景的物料转运需求。建模过程中对各部件的材质做了区分设置，铝型材机架赋予金属磨砂材质，输送辊筒赋予黑色耐磨橡胶与金属结合的材质，急停按钮、钣金护罩等部件也匹配了对应的工业材质属性，渲染后能够直观呈现设备的真实外观质感。各运动部件之间预留了合理的运动间隙，既可以直观展示设备的运行动作逻辑，也能为后续的工程图导出、实物样机制作提供精准的三维参数参考，帮助设计人员快速完成结构校验与生产工艺规划。
