ER11夹头配套收纳整理工装结构设计

　　在数控加工、小型雕刻设备的日常运维场景中，ER11规格弹性夹头是高频使用的刀具装夹配件，这类夹头体积小巧、规格跨度细，日常散放存储很容易出现磕碰损伤、规格混杂、取用耗时的问题，直接影响换刀效率与夹头使用寿命。这款ER11收纳整理结构，正是针对车间现场刀具存储的实际痛点开发的定位工装，从一线操作的实际需求出发完成结构设计。

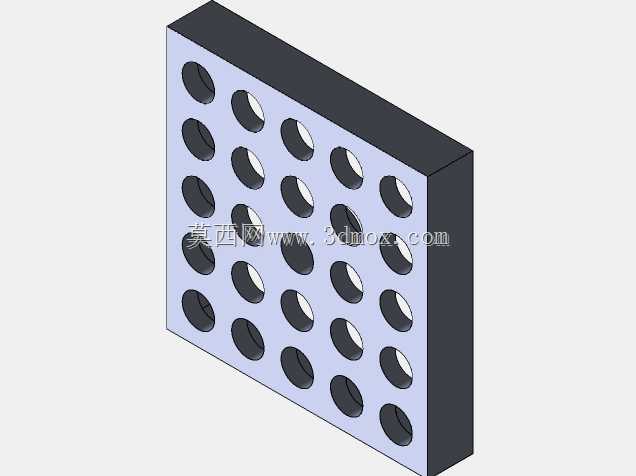

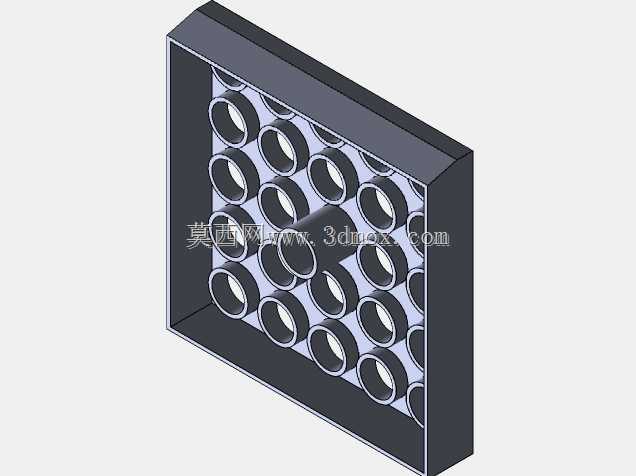

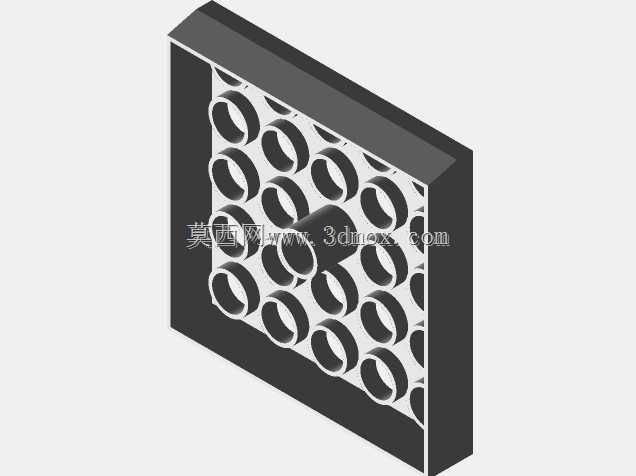

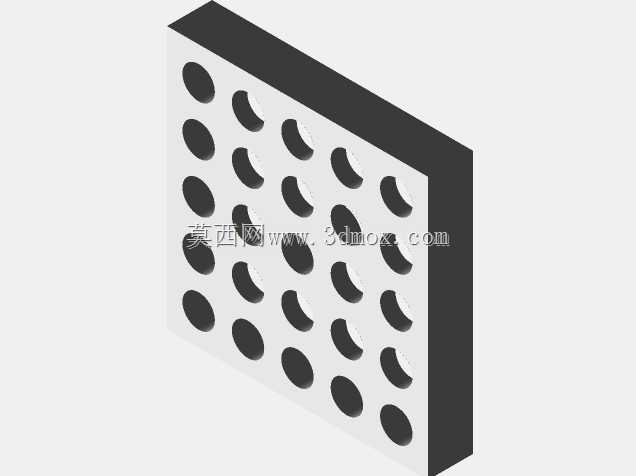

　　从功能特性来看，该结构采用阵列式定位槽设计，每个槽位的轮廓与ER11夹头的外锥面完全匹配，夹头放入后可实现径向定位，不会因工作台晃动、抽屉推拉出现滚动磕碰，每个槽位预留的深度刚好覆盖夹头的锥面主体，上端露出部分方便操作人员快速拿取，不需要抠取深槽内的配件。槽位之间的间距经过反复校核，既保证单位面积内的存储容量最大化，又预留了足够的手指操作空间，拿取相邻槽位的夹头时不会出现卡手、碰掉相邻配件的问题。整体结构采用一体式成型设计，没有额外的拼接部件，不存在装配间隙藏污纳垢的问题，日常清理时直接用高压气枪吹扫或者用毛刷擦拭即可，适配车间多油污、多金属碎屑的使用环境。

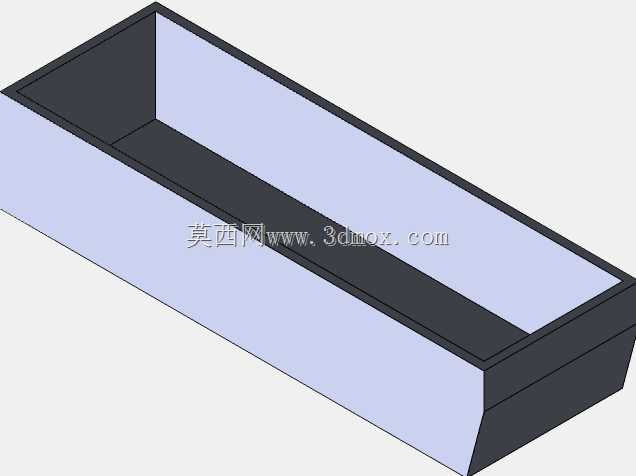

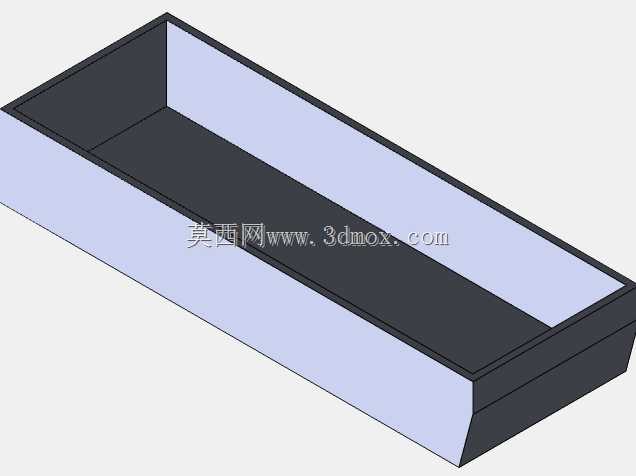

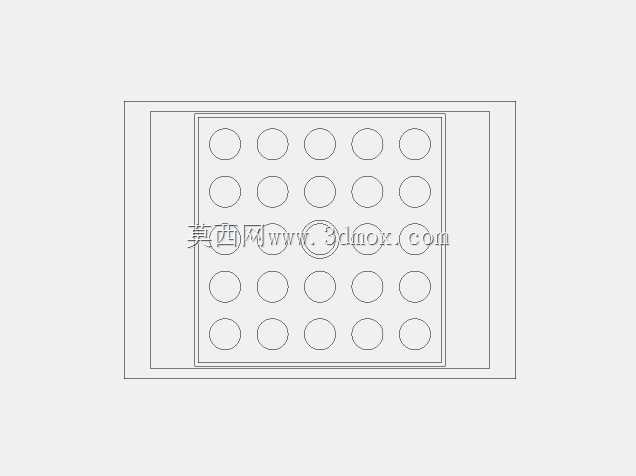

　　设计过程中，首先围绕ER11夹头的实际外形尺寸做基准适配，ER11夹头的最大外径、锥度比例、整体高度都做了1:1的轮廓拟合，定位槽的公差控制在合理的间隙配合范围内，既不会因为间隙过小导致夹头卡滞难以放入，也不会因为间隙过大导致夹头倾斜歪倒。安装边界方面，该结构的底部做了平整的安装基准面，可以直接放置在工具柜抽屉、机床旁的工作台面上，也可以通过底部预留的沉头孔位，用螺丝固定在刀具架、墙装挂板上，适配不同车间的存储布局需求。整体外形的长宽尺寸参考了标准工具抽屉的内部净尺寸做优化，可以直接嵌入常规的工位抽屉中，不需要额外裁切调整，边缘做了圆角过渡处理，避免操作人员拿取工具时被锐边划伤。

　　从实际应用场景延伸，这款收纳结构不仅可以用于ER11夹头的存储，同规格的螺帽、小尺寸的弹簧夹头配件也可以适配放置，在小型加工门店、数控教学实训室、个人DIY加工工作室场景中都能适用。结构的壁厚做了合理的加强设计，日常使用中即使受到工具的意外磕碰，也不会出现槽位变形、开裂的问题，长期使用的结构稳定性有保障。槽位的阵列排布按照常用规格的使用频率做区分，高频使用的常用夹头规格槽位设置在靠近操作人员的一侧，不常用的特殊规格槽位设置在外侧，符合一线操作人员的取放习惯，减少换刀时的找件时间。不同于普通的通用收纳盒，这款结构的每个槽位都是针对ER11夹头的外形专属设计，不会出现通用收纳格过大导致夹头晃动、过小导致放不进去的问题，能有效保护夹头的外锥面和内孔精度，避免夹头因为磕碰出现装夹偏心、刀具跳动超差的问题，间接提升加工过程中的刀具装夹精度，减少因为夹头损伤导致的工件报废概率。
