KCD1系列椭圆形船型电源开关结构设计

　　这款椭圆形翘板开关是低压电气回路里最常用的通断控制元件之一，日常在小型家电、桌面工控设备、车载改装电路、通讯终端外设里都能见到它的身影，主要负责单回路交流或直流负载的电源通断控制，额定参数覆盖250V交流6A、125V交流6A的常规小功率负载场景，能满足绝大多数民用、小型工业设备的主控开关需求。

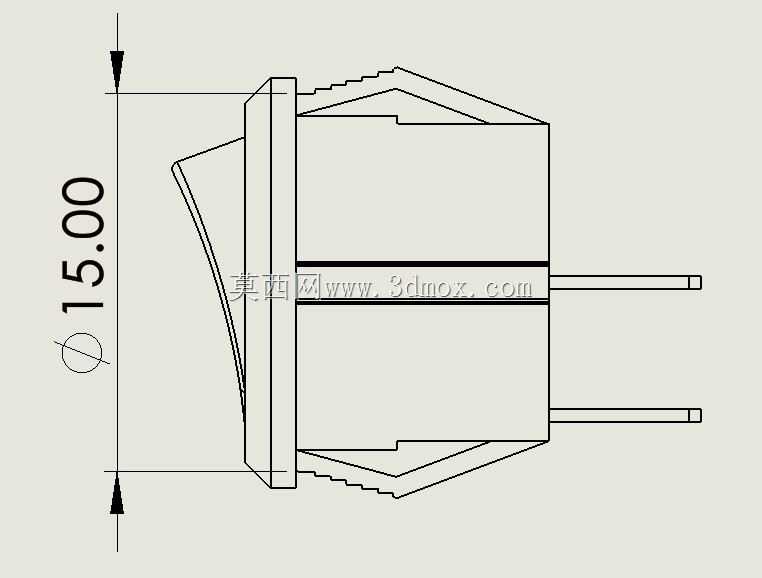

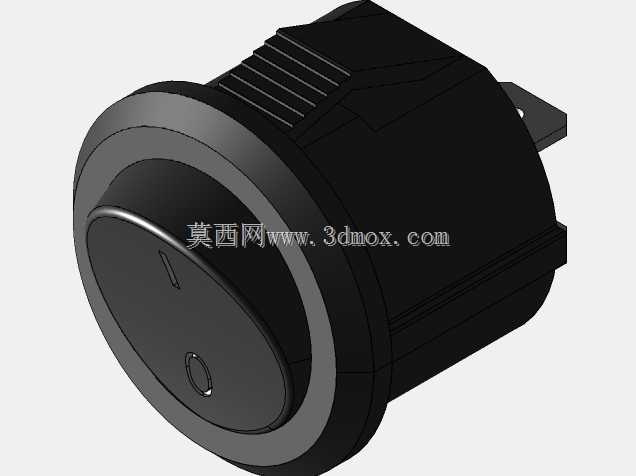

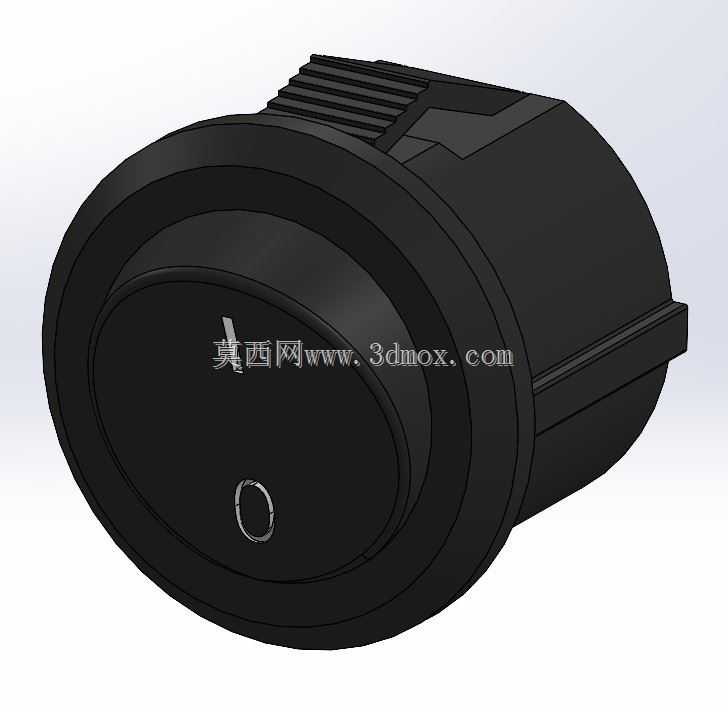

　　从安装适配性来看，这款开关采用面板嵌入式卡装结构，设计安装开孔直径为15mm，属于行业内通用的16mm级安装尺寸规格，开关本体插入面板开孔后，靠壳体侧面的弹性卡筋与安装面板背面卡紧固定，不需要额外加装紧固件，装配时只需要从面板正面将开关推入开孔即可完成固定，单人操作就能完成装配，能大幅降低生产线的装配工时。开关整体为椭圆造型，外露操作面的边缘做了圆弧过渡处理，和面板贴合后没有突兀的棱角，操作面的翘板按键做了内凹弧度设计，手指按压时的贴合度更好，不会出现打滑的情况，按键表面模压了标准的通断标识，竖线代表接通档位、圆圈代表断开档位，操作人员不需要额外查看说明书就能快速识别开关状态。

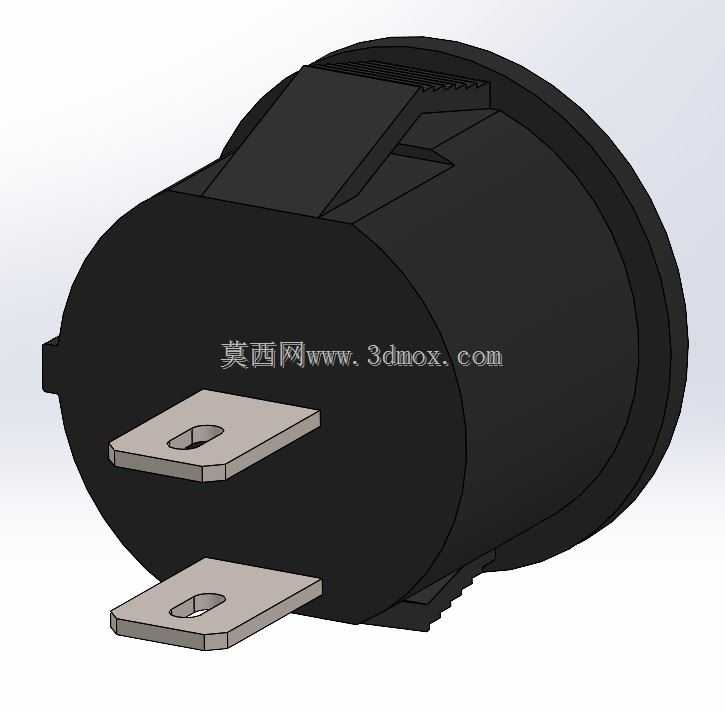

　　结构设计上，这款开关的壳体采用阻燃尼龙材质注塑成型，能满足低压电器的阻燃等级要求，内部的导电接触件采用锡磷青铜冲压成型，弹性持久且接触电阻低，长期通断工作不会出现接触不良、发热烧蚀的问题。翘板按键和壳体之间的配合间隙控制在0.2mm以内，既保证按键按压时的活动行程顺畅，又能避免日常使用中灰尘、飞溅的液体进入开关内部造成短路故障。开关尾部的接线端采用插片式结构，适配标准6.3mm规格的冷压接线端子，接线时只需要将压接好导线的端子直接插入接线端即可，不需要螺丝紧固，接线效率高，同时也能避免螺丝松动造成的接触故障。

　　在实际选型应用中，这款开关适合安装在厚度1-2.5mm的塑料面板、薄金属面板上，安装时需要注意开孔的边缘不能有明显的毛刺，避免刮伤开关壳体的卡筋导致固定不牢。开关的操作按压力度设计在5-8N区间，既不会因为力度太轻造成误触碰触发通断，也不会因为按压力度过大导致操作手感生涩，单次通断的操作行程约2mm，按压时有清晰的档位反馈手感，操作人员不需要看开关状态，靠手感就能判断是否完成通断操作。开关后部的本体长度控制在合理范围内，安装后在面板后方占用的空间较小，适合内部空间紧凑的小型设备使用，不会和设备内部的其他元器件、走线产生干涉。

　　从三维建模的角度来看，这款开关的建模重点在于卡筋的弹性变形量模拟、按键和壳体的配合间隙校验，以及安装开孔的尺寸匹配验证，建模时需要重点关注壳体的脱模斜度设计，卡筋位置的斜度要保证注塑生产时能顺利脱模，同时还要保证卡入面板后有足够的卡紧力，不会因为设备运输过程中的振动出现开关松脱的问题。翘板按键的转动轴位置要做合理的间隙设计，保证按键转动顺畅无卡滞，同时要限制按键的晃动量，避免按键出现歪斜影响外观和操作手感。
