USB线缆开裂修复保护连接护套结构

　　日常消费电子使用场景中，USB线缆靠近接头位置的反复弯折断裂是极为普遍的损耗问题，多数线缆在出现外层绝缘开裂、内部导线外露后，若直接丢弃会造成不必要的物料浪费，继续使用则存在短路、触电甚至烧毁充电设备的安全隐患，这款线缆修复保护护套正是针对这一实际使用痛点开发的结构件。从实际应用场景来看，该护套可适配对应规格的Lightning接口USB线缆，在原有线缆外层绝缘出现开裂初期，无需剪断线缆重新焊接接头，仅需将护套沿轴向开口位置卡套在线缆损伤部位，即可完成对破损位置的包覆防护，替代传统缠绕电工胶带、热缩管的修复方式，相比临时修复方案，该结构的防护耐久性更强，外观一致性也更好。从功能特性上看，护套整体采用轴向通槽的开口式设计，

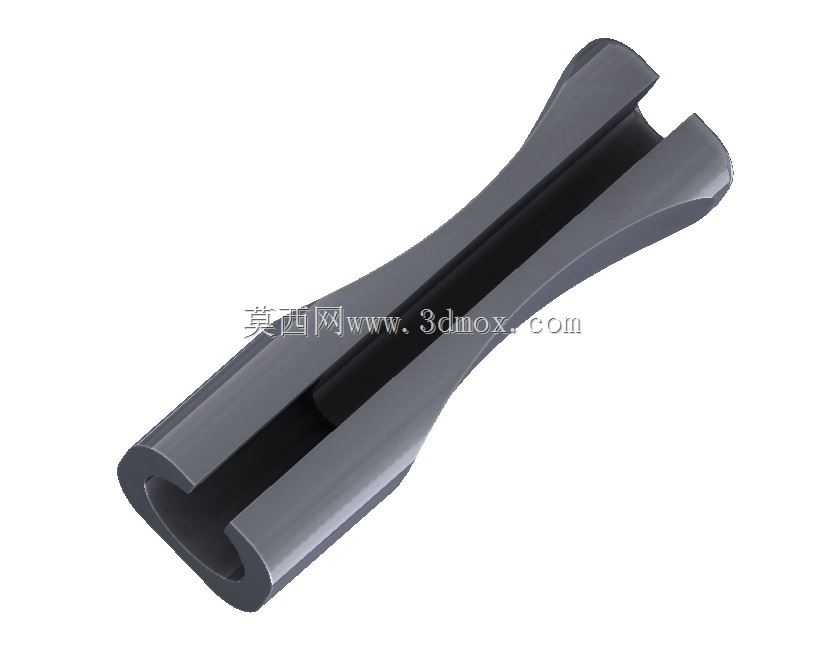

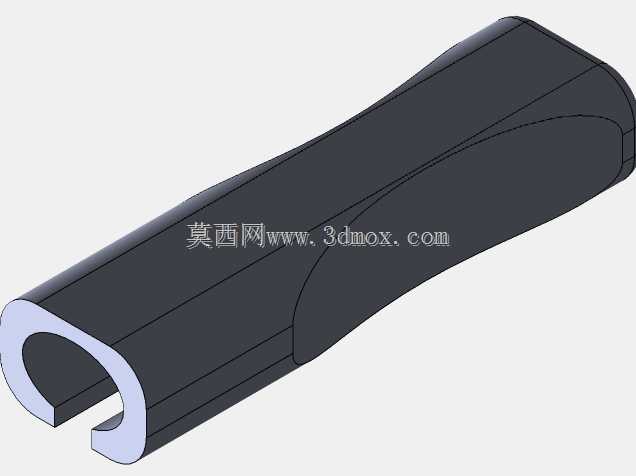

　　无需拆解线缆接头即可完成安装，通槽的开口宽度经过匹配计算，既可以保证卡入线缆时具备足够的形变余量，又能在安装完成后依靠自身结构弹性抱紧线缆外层，不会在线缆拖拽过程中出现移位滑脱；护套两端做了渐进式的扩口过渡，不会在线缆弯折位置形成硬折点，能够分散弯折时的应力集中，避免原有破损位置进一步开裂，同时也能对完好的线缆根部形成弯折缓冲，延长线缆整体使用寿命。设计思路上，整体轮廓采用中间收窄、两端放宽的流线型结构，一方面贴合人手握持插拔线缆时的手指触感，插拔接头时握持该护套位置施力，可避免直接拽拉线身造成的接头处拉扯损伤，另一方面收窄段的结构壁厚经过优化，在保证结构强度的前提下保留了适当的弯折韧性，

　　不会因为护套刚度过大导致线缆弯折位置转移到护套端部造成新的断裂点；内部型腔的尺寸完全匹配对应线缆的线径，安装后护套内壁与线缆外层紧密贴合，不会出现松旷晃动，轴向的通槽边缘做了圆角钝化处理，安装过程中不会划伤线缆原有绝缘层，也不会割伤操作人员手指。从安装边界与尺寸适配来看，该护套的整体长度覆盖线缆接头根部向后30-40mm的易损区间，这一区间正是日常使用中弯折频次最高、最容易出现绝缘开裂的位置，护套最大外径控制在12mm以内，安装后不会因为体积过大影响线缆在狭窄空间的插拔使用，比如插在靠墙的插座、设备侧边密集排布的USB接口上时，不会和相邻接口的插头产生干涉；开口的弹性变形范围可适配线径在3-4mm区间的同规格线缆，

　　具备一定的通用适配能力。在结构细节上，护套靠近接头的一端型腔做了微小的锥度收口，能够卡在接头与线身的过渡台阶位置，进一步限制护套沿线缆轴向的窜动，避免长期使用后护套滑离开裂的破损位置失去防护作用；外表面采用哑光磨砂的质感设计，握持时具备足够的摩擦力，插拔接头时不容易打滑，相比光滑表面的结构更便于施力。实际使用验证中，安装该护套后的线缆，在反复弯折1000次的模拟测试下，原有破损位置不会出现进一步的导线外露情况，护套自身也不会出现开裂、松脱的问题，相比热缩管修复方案，该护套可反复拆卸复用，如果线缆其他位置出现破损，可将护套拆下移动到新的损伤位置继续使用，具备更好的经济性与实用性。对于结构设计从业者而言，这类看似简单的小结构件，核心的设计难点在于平衡安装便捷性、固定可靠性与弯折韧性三者的关系，过紧的开口会导致安装困难，过松则容易滑脱，刚度过大则会造成新的应力集中点，该结构通过流线型的壁厚渐变设计、开口尺寸的精准匹配、端部的限位结构设计，很好地解决了上述矛盾点，可作为同类线缆防护结构设计的参考案例，也可通过调整型腔尺寸、整体长度，拓展适配不同规格的USB线缆、音频线、电源线等各类带接头的连接线缆，具备一定的结构衍生拓展空间。
