方形两极船型电源开关结构设计

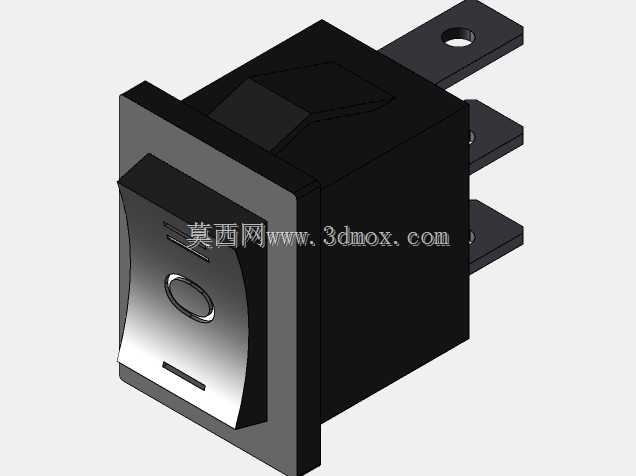

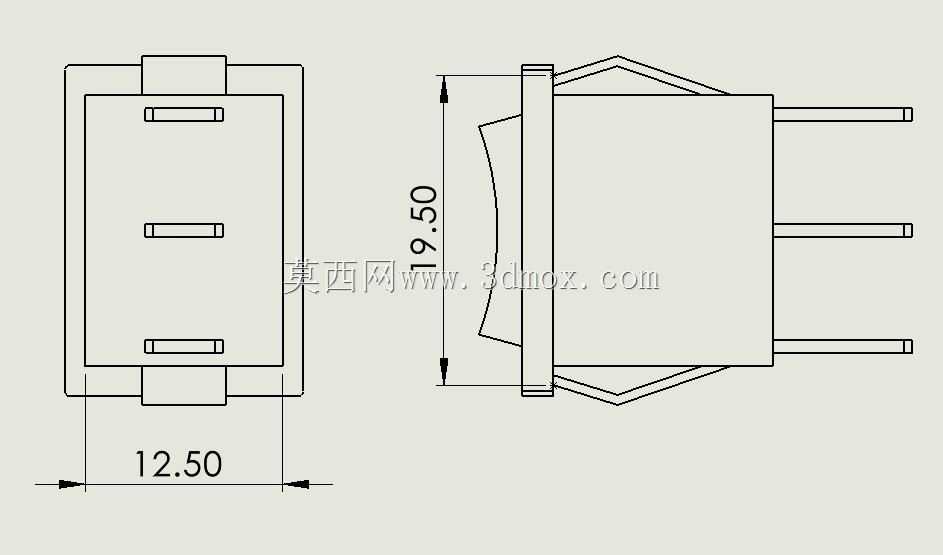

　　日常做小型电控面板、手持通讯终端、桌面小型设备的面板结构时，这类方形两极开关是选型清单里的高频选项，很多刚入行的结构工程师容易忽略这类小元件的安装边界细节，最后打样回来才发现开孔不对、插脚干涉，反而拖慢整个项目的进度。这款方形两极开关的安装开孔尺寸为19.5×12.5mm，属于标准的中小尺寸面板安装开关，适配1.0-2.0mm厚度的钣金、塑料面板，安装时直接从面板正面卡入，靠壳体四周的倒扣结构卡紧固定，不需要额外加装螺丝或者固定卡扣，装配效率比螺纹固定的开关高很多，适合流水线批量装配的产品使用。从功能定位来说，它属于两极通断开关，能够同时切断火线与零线的通路，相比单极开关的安全冗余更高，在二类电器、低压直流供电的通讯设备、

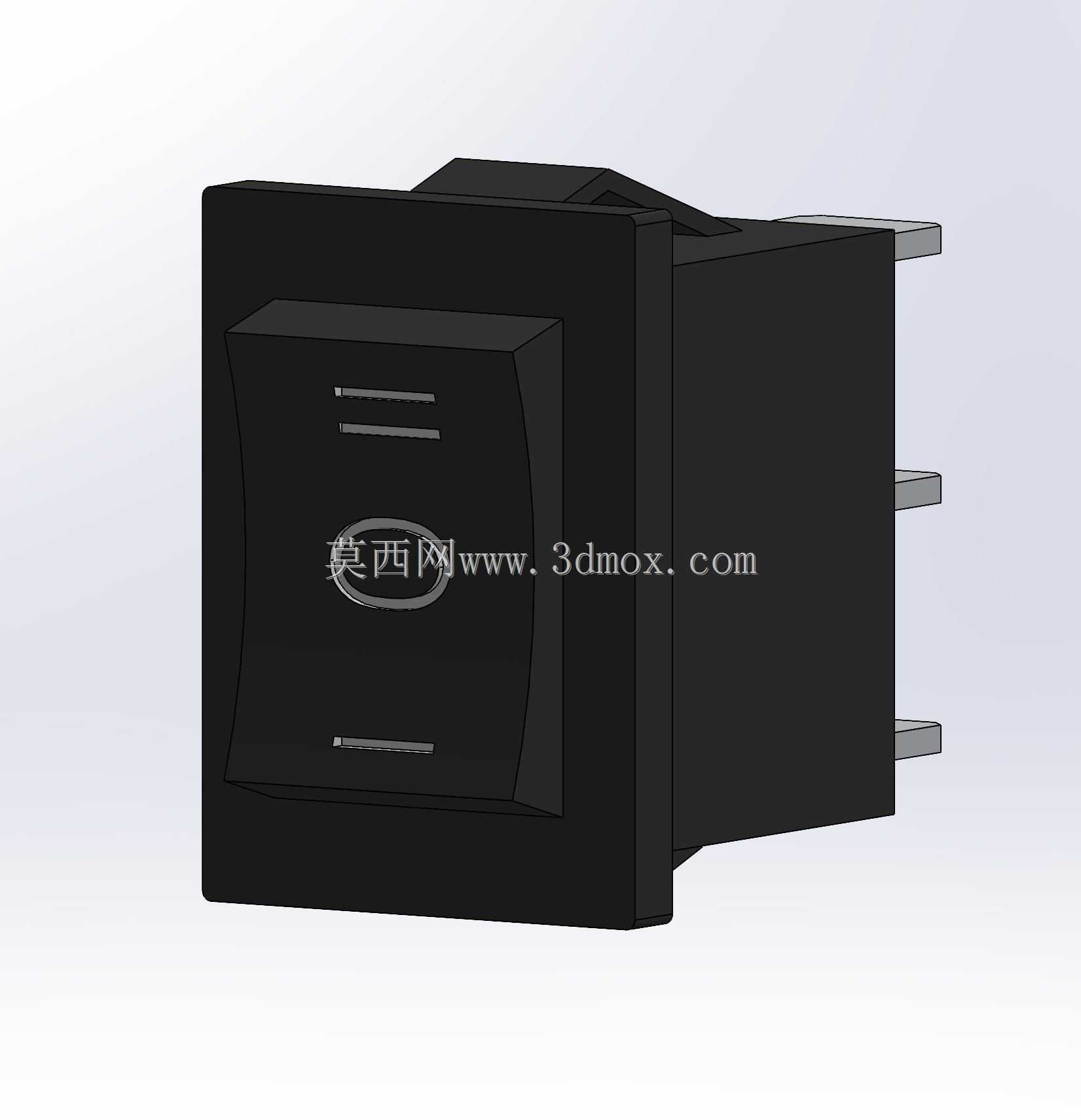

　　小型检测仪器上使用时，断开位置可以完全切断电源输入，避免设备待机漏电流带来的电池亏电、或者微弱漏电引发的元件老化问题。开关的操作面做了内凹的弧形曲面设计，手指按压的时候触感反馈清晰，不会像平面按键那样容易打滑，操作面的标识做了凹凸模压处理，长期使用也不会因为手指摩擦出现标识脱落的问题，比印刷标识的耐用性高一个等级。从结构设计的细节来看，开关本体采用阻燃黑色工程塑料注塑成型，壳体的拼缝做了错位止口设计，日常使用中泼溅的少量液体、灰尘不容易进入开关内部，能够满足普通室内使用场景的防护要求，尾部的三个接插引脚采用标准的0.8mm厚度铜质插片，适配市面上通用的6.3mm规格冷压接线端子，接线的时候不需要焊接，

　　直接把端子压接好导线之后插紧即可，后期维护更换也很方便，不需要拆焊整个电路板。在做整机结构布局的时候，要注意开关尾部插脚的预留空间，插脚伸出壳体后端的长度约为8mm，布局时要和内部的电路板、线束、结构筋位留出至少2mm的安全间隙，避免插脚和其他金属部件接触引发短路；面板开孔的公差建议控制在+0.2mm以内，如果开孔过大，开关卡入之后会出现松动，按压的时候会跟着晃动，长期使用容易导致倒扣断裂，开孔过小的话则会出现装配困难，硬敲进去可能会导致开关壳体开裂，影响内部触点的对位精度。这类开关的触点采用银合金材质，额定负载下的通断寿命可以满足常规民用、工业小型设备的使用要求，操作力度控制在1.5-2N之间，按压不会太生硬也不会太松垮，

　　操作手感适中，不会因为力度太轻容易被误碰触发，也不会因为力度太大导致操作费劲。很多通讯类手持设备、小型信号检测装置的侧面板或者操作面板上，都会选用这类方形开关，相比圆形开关，方形的外观和整机方正的造型风格更匹配，安装时的定位也更方便，不需要额外做防转结构，开孔加工的时候直接铣出对应尺寸的方孔即可，加工难度比带防转缺口的圆形孔更低。在做三维建模的时候，要重点还原开关的安装倒扣位置、插脚的间距与伸出长度、操作面的弧度细节，把这些关键装配尺寸做准，导入整机装配体的时候才能提前排查干涉问题，避免后期开模或者打样的时候出现装配故障，不要只做个外观方块，忽略了实际安装需要的结构细节，那样的模型导入装配之后没有实际的工程参考价值，反而会给后续的结构设计带来误导。
