这款双伺服臂主要适配20KG级大扭矩数字舵机,在航模舵面传动、小型机器人关节驱动、自动化执行末端联动这类需要同步输出扭矩的场景中使用,相比单臂单舵机驱动的结构,双伺服臂能够将两台同规格舵机的输出扭矩进行耦合传递,在不提升单舵机功率、不扩大舵机安装空间的前提下,提升执行端的输出力矩上限,同时抵消单舵机输出轴的径向偏载,延长舵机齿轮组的使用寿命。

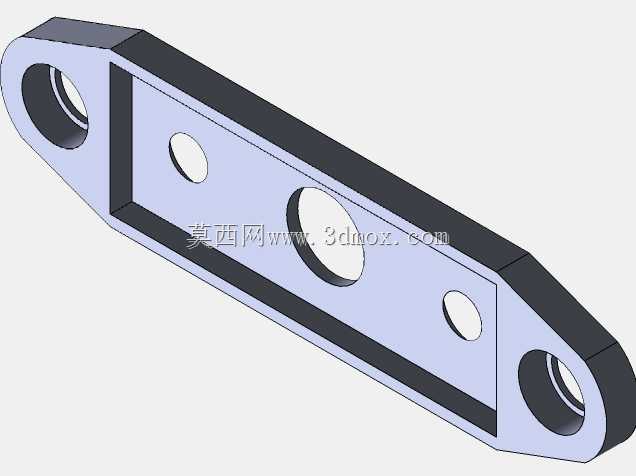

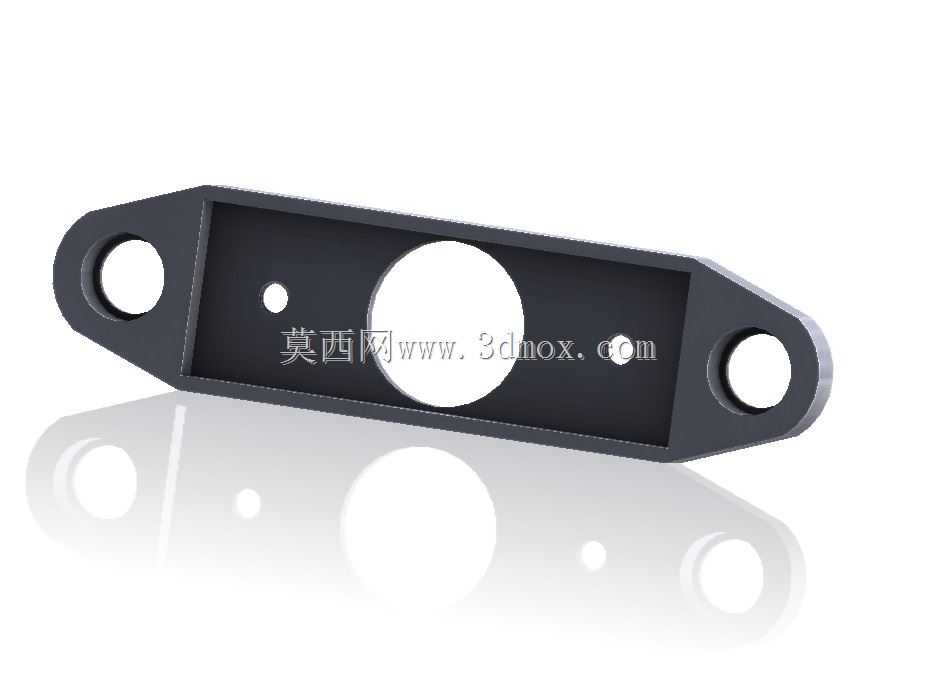

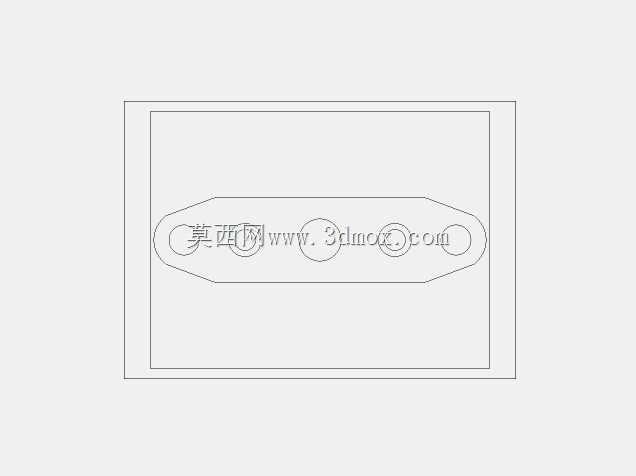

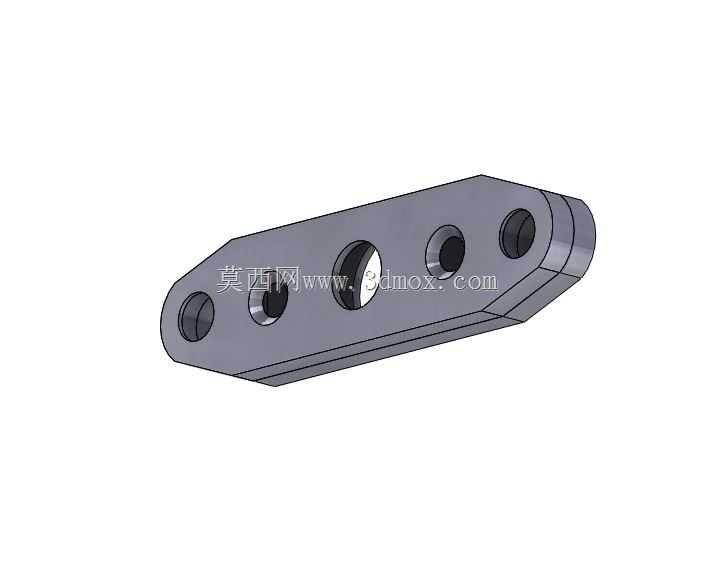

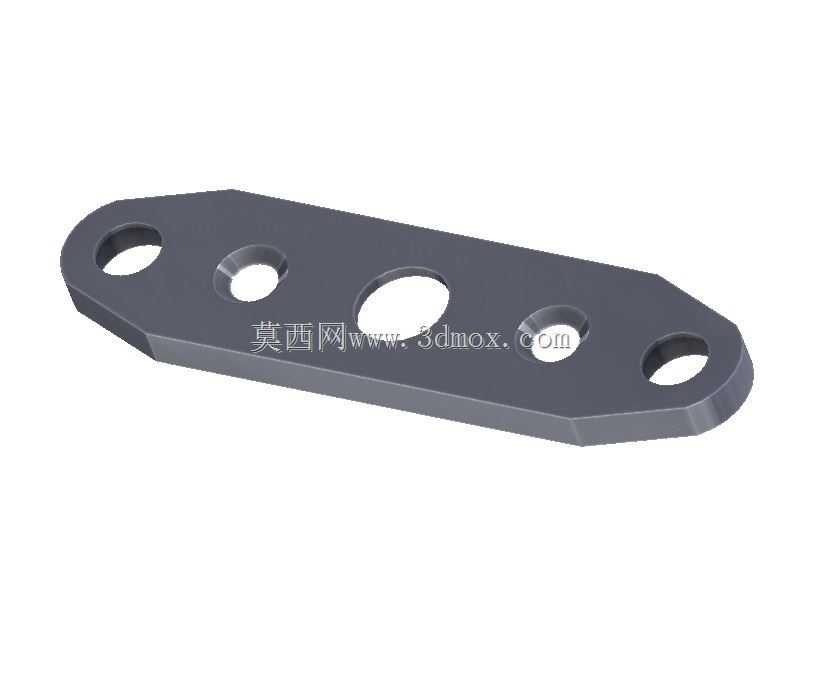

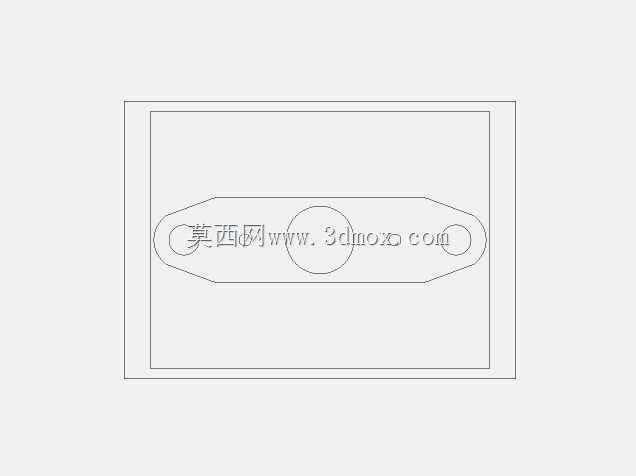

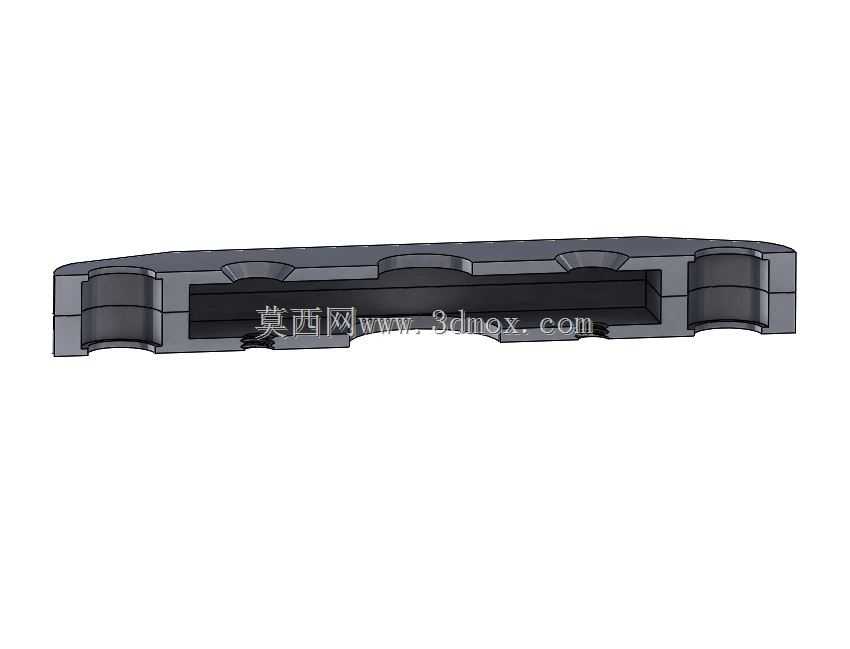

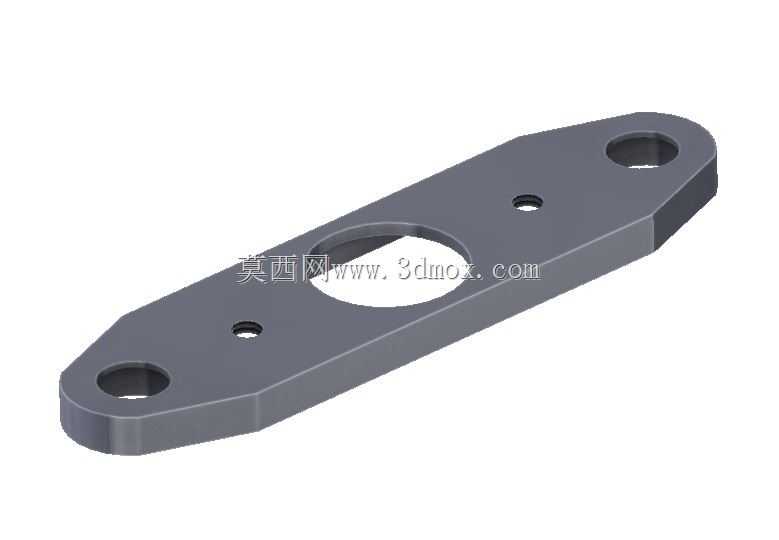

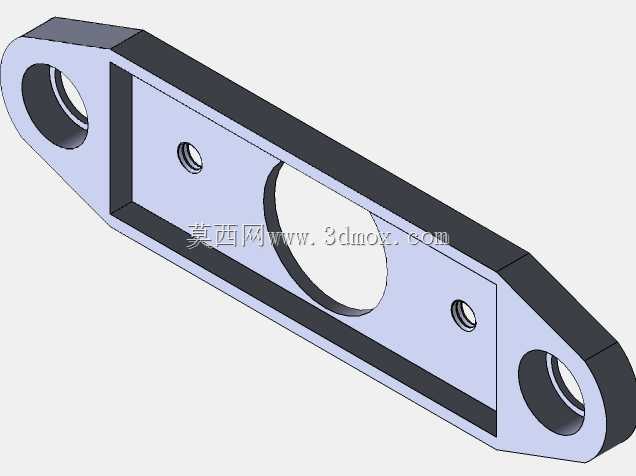

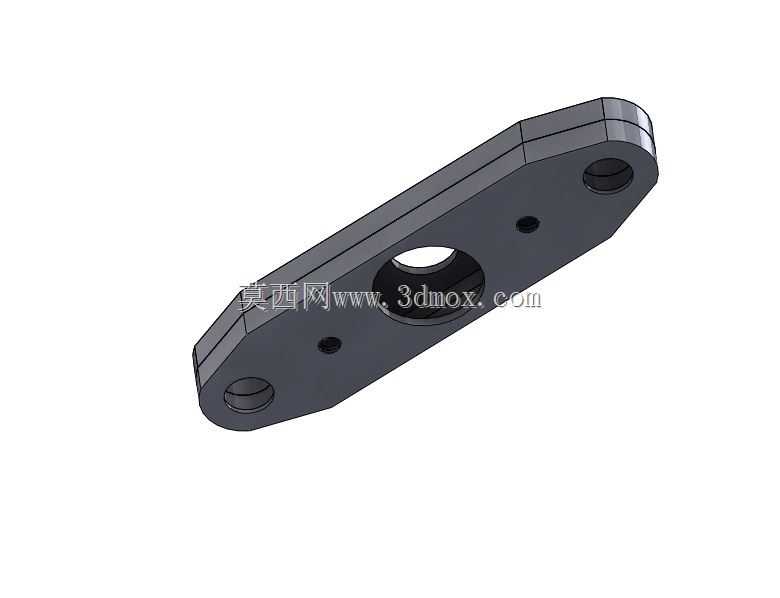

从结构设计逻辑来看,这款伺服臂采用长条形对称布局,主体为等厚的平板式结构,整体加工轮廓做了边角倒钝处理,避免装配过程中锐边划伤线材或者操作人员。臂身沿长度方向均匀排布五处安装孔位,两端的两组孔位分别对应两台舵机的输出轴安装位,孔位内径与舵机标准输出齿的配合公差控制在过渡配合区间,既保证装配时能够顺利压入,又能避免传动过程中出现齿隙晃动;中间位置的大直径孔位为执行端负载安装孔,两侧的小孔位为辅助定位孔,用于安装限位销或者固定联动拉杆,保证动力传递过程中臂身不会出现侧向偏移。
在安装边界方面,这款伺服臂的厚度与标准金属舵机摇臂厚度保持一致,能够适配市面上绝大多数标准尺寸的20KG级数字舵机输出齿,安装时不需要额外打磨舵机安装座的避让空间;臂身总长度控制在常规双舵机并排安装的中心距两倍范围内,当两台舵机按照标准孔位并排固定在安装支架上时,伺服臂两端的安装孔能够精准对齐舵机输出轴中心,不会出现憋劲、卡滞的情况。臂身的所有安装孔均做了同轴度校验,两端舵机安装孔的中心距误差控制在0.02mm以内,保证两台舵机转动过程中角度同步,不会出现两个舵机输出角度差导致的内力损耗。

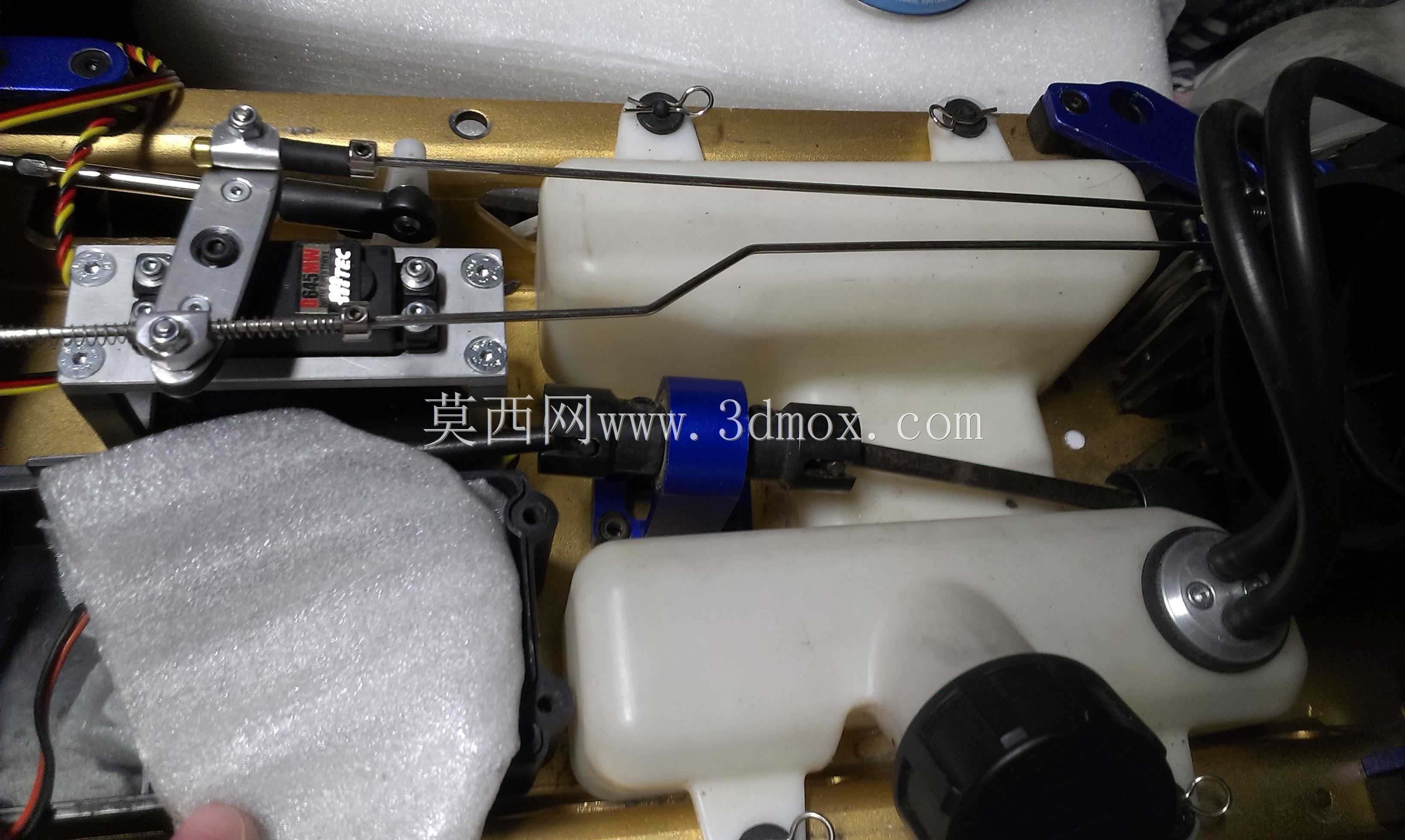

从实际使用的角度出发,这款升级款伺服臂相比原厂标配的单臂摇臂,在大负载工况下的形变量更小,臂身采用整体式结构没有拼接焊缝或者装配接缝,在舵机满扭矩输出时不会出现臂身断裂或者连接松脱的问题。在航模应用场景中,这款伺服臂可以用于大型固定翼航模的副翼、升降舵联动驱动,解决单舵机扭矩不足导致舵面响应滞后的问题;在小型桌面机器人的关节结构中,这款双伺服臂可以用于腿部关节的动力耦合,提升关节的负载能力,让小型机器人能够承载更多的传感器或者执行模块;在自动化设备的小型执行端,这款伺服臂可以用于料道挡板的同步驱动,保证挡板两侧动作一致,避免出现卡料的情况。
设计过程中针对双舵机同步驱动的常见问题做了针对性优化,臂身的孔位排布避开了舵机本体的凸起轮廓,当伺服臂转动到极限角度时,臂身底部不会与舵机外壳或者安装支架发生干涉,转动行程范围内的安全间隙预留充足,不需要额外做限位结构来限制臂身的转动范围。臂身表面做了均匀的氧化处理,既提升了金属表面的耐磨性能,也避免长期使用过程中出现锈蚀导致孔位配合精度下降。所有孔位的边缘都做了微小的倒角处理,压装舵机齿或者安装固定螺丝时,不会因为孔口的毛刺导致装配不到位,也能减少应力集中,避免大扭矩输出时孔位边缘出现开裂的情况。
在选型适配时,需要确认所用舵机的输出齿规格与臂端安装孔的齿形匹配,同时确认两台舵机的安装中心距与臂身两端孔位的中心距一致,安装时需要将两台舵机调整到中位角度后再压装伺服臂,保证两个舵机的初始角度一致,避免通电后出现舵机较劲的情况。这款伺服臂的整体结构没有复杂的曲面或者异形结构,加工工艺性好,适合采用整块铝合金型材铣削加工,批量生产时的加工效率高,成本可控,同时能够保证足够的结构强度,满足大扭矩传动的使用需求。
