1:5比例RC遥控车铝伺服支架结构设计

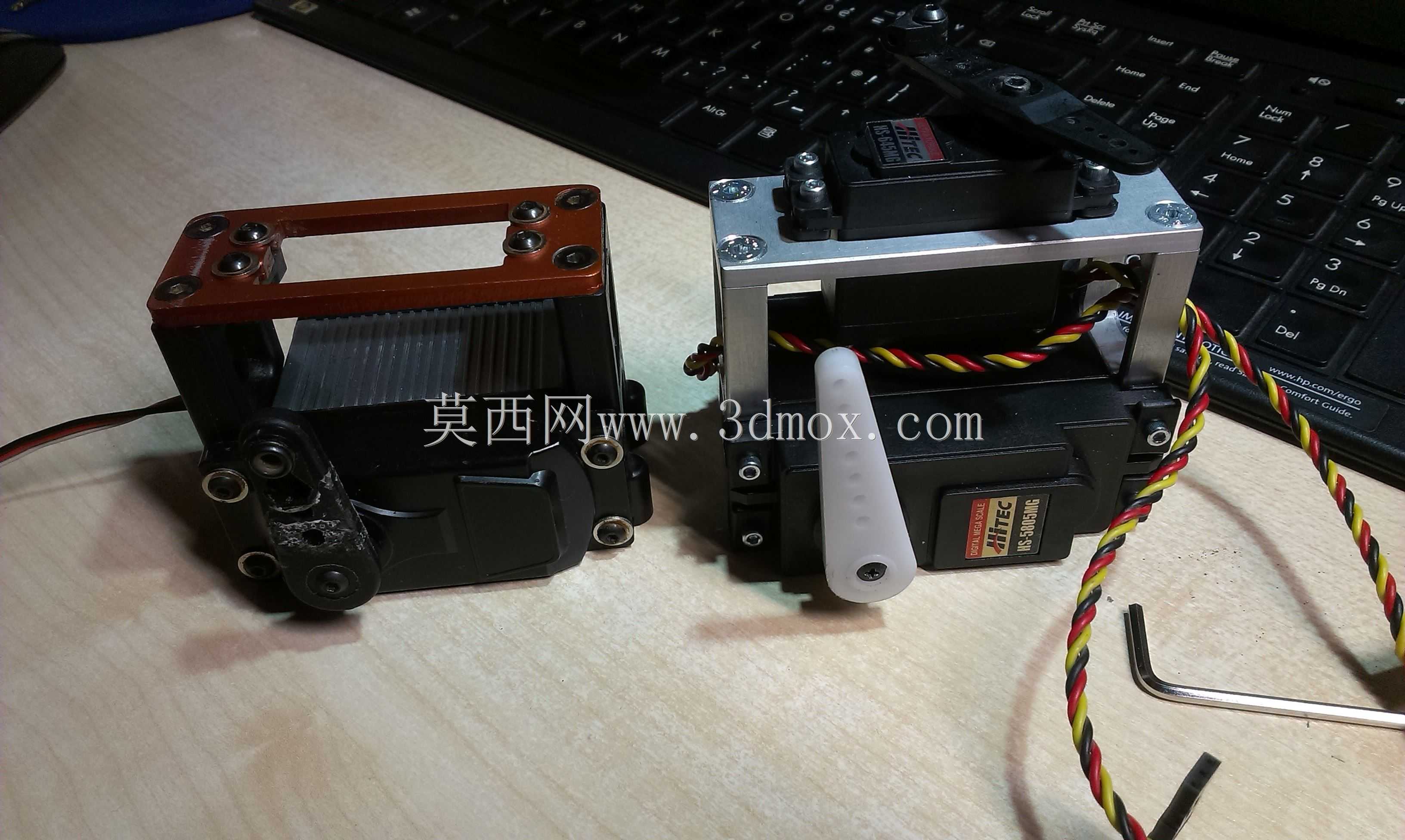

　　在RC模型车的改装与组装场景中，舵机安装支架是直接影响转向响应精度、整车操控稳定性的核心结构件，尤其是大比例越野类RC车型，行驶过程中舵机需要承受频繁的冲击载荷、转向反扭矩，支架的结构强度、安装定位精度直接决定了舵机的使用寿命与转向动作的一致性。这款适配1:5比例车型的铝制伺服支架，针对大尺寸车型的大扭矩舵机安装需求设计，可兼容Hitec HS-5805MG、HS-645mg等常用的大扭矩标准舵机，解决了原厂塑料支架在高强度越野、飞坡等工况下容易出现的安装位变形、舵机定位偏移、转向虚位过大等常见问题。

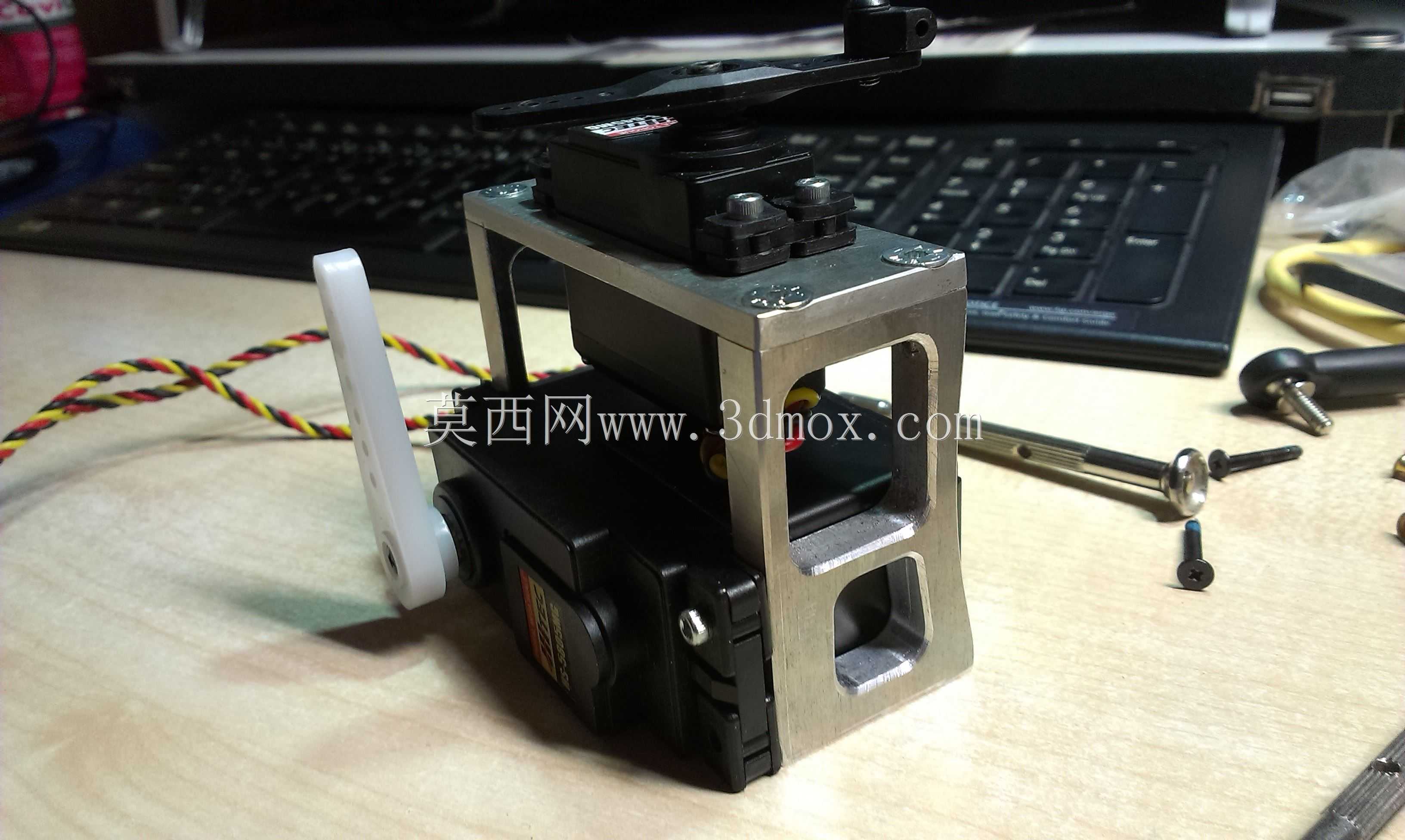

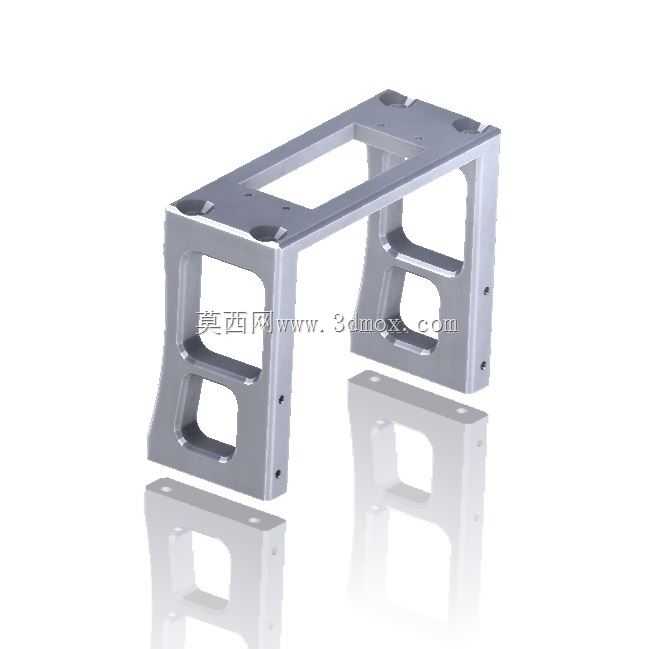

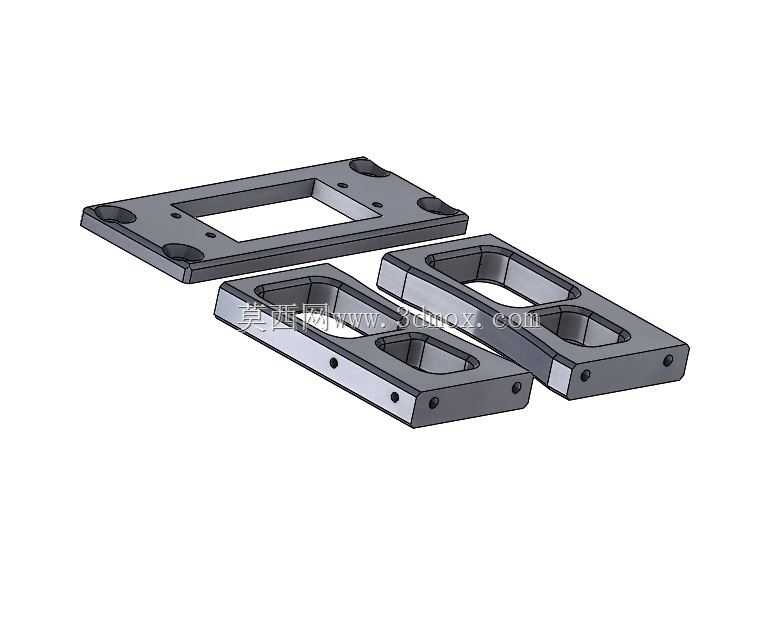

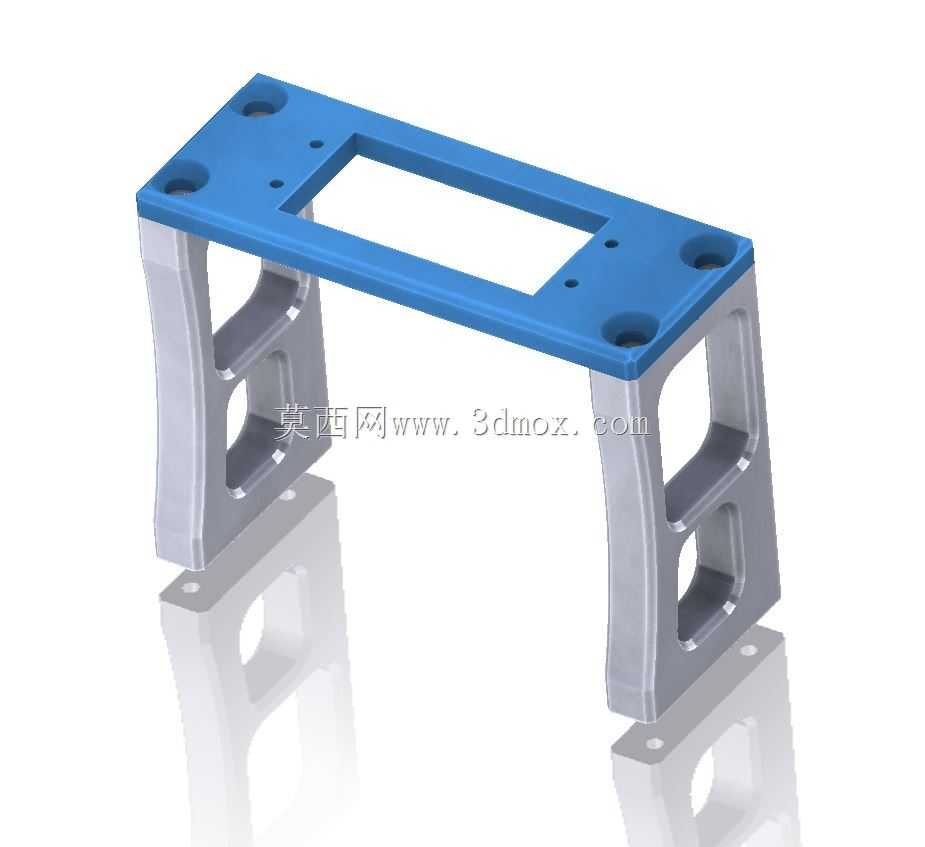

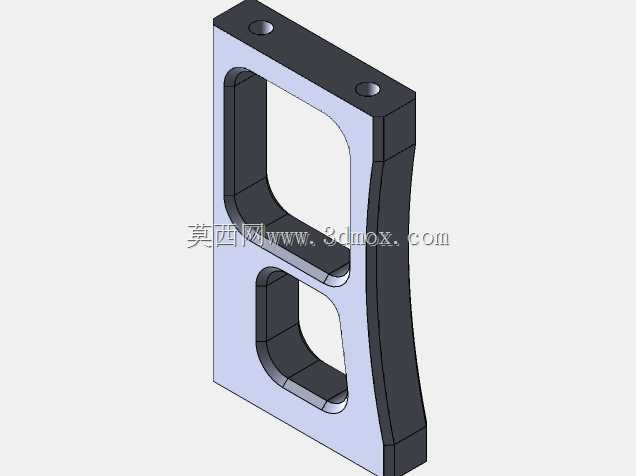

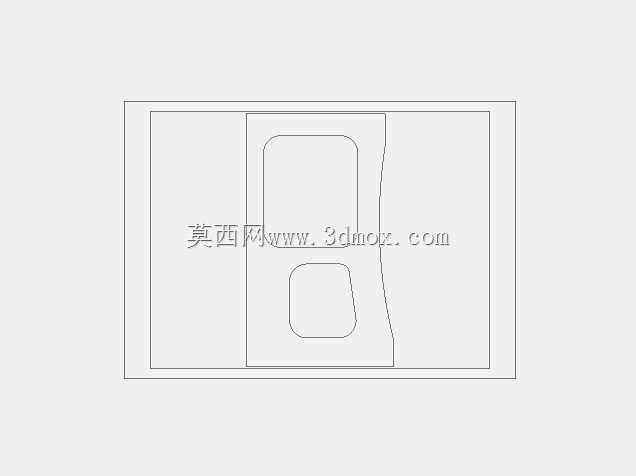

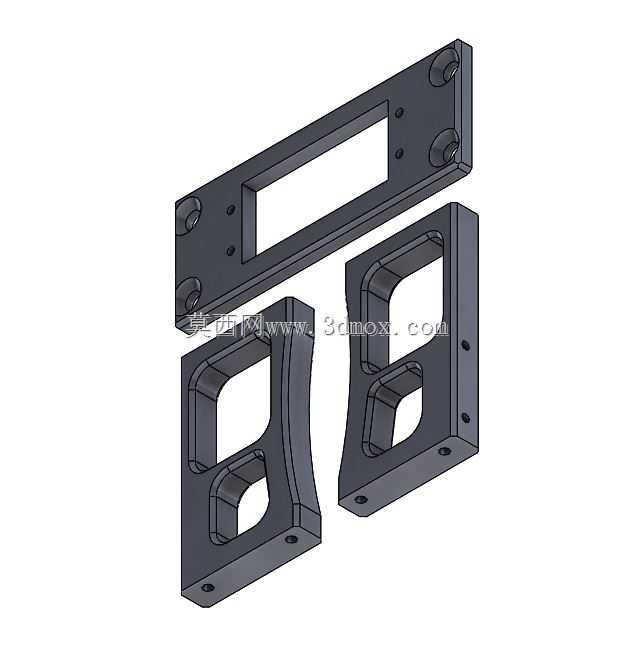

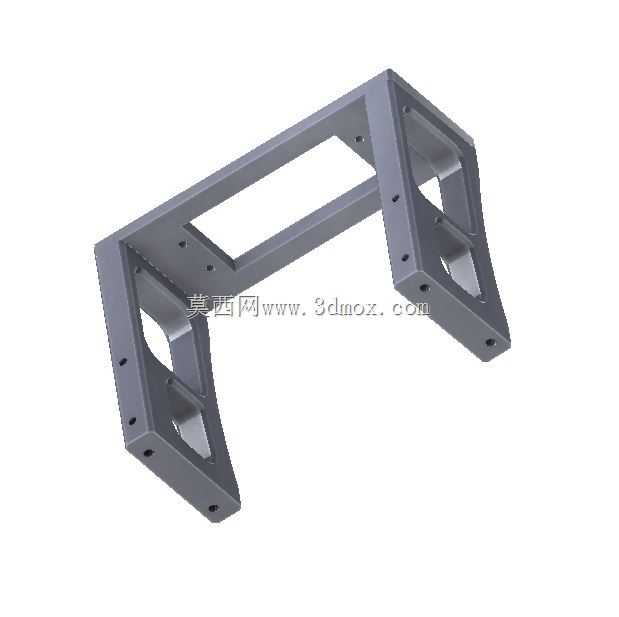

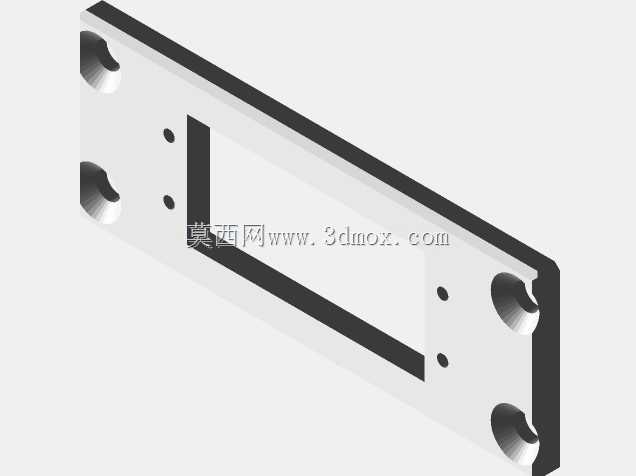

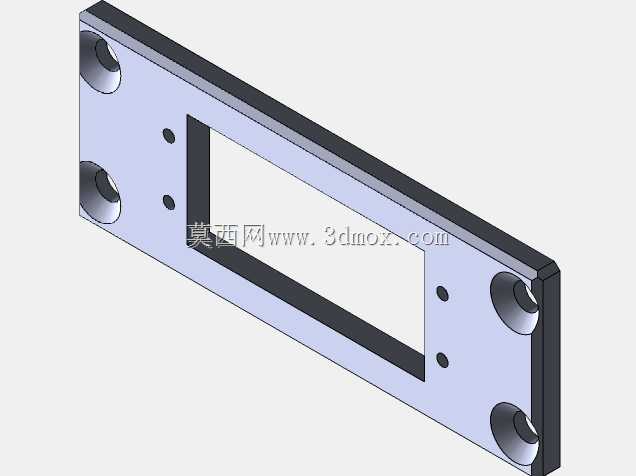

　　从结构设计思路来看，这款支架采用6061铝合金作为基材，通过CNC铣削加工成型，相比原厂注塑支架，材料的抗形变能力提升4倍以上，同时兼顾轻量化需求，整体壁厚控制在3mm，在安装舵机的核心受力区域做了局部加厚处理，加厚区域厚度达到5mm，避免舵机在输出大扭矩转向时出现支架共振、安装位开裂的问题。支架的安装孔位采用阶梯孔设计，舵机固定孔位适配M3规格的内六角螺丝，沉头深度1.8mm，保证螺丝安装后表面与支架平面齐平，不会突出干涉舵机摇臂的运动行程；支架与车架底盘的连接孔位做了长圆孔设计，长圆孔的调节行程达到4mm，允许安装时根据舵机的实际输出轴位置微调支架的安装位置，抵消不同批次舵机的尺寸公差、车架焊接或组装带来的位置偏差，保证舵机输出轴与转向拉杆的运动平面完全垂直，减少转向过程中的传动卡滞与额外磨损。

　　从安装边界尺寸来看，支架整体长宽尺寸为68mm*42mm，总高度32mm，安装后舵机输出轴中心距离底盘安装面的高度为22mm，刚好匹配1:5比例猛禽5XB车型的转向拉杆安装高度，不需要额外加装舵机垫高块，减少了安装环节的配件数量与累积公差。支架侧面设计了走线卡槽，宽度3.5mm，深度2mm，可以将舵机的信号线、供电线嵌入卡槽内，通过尼龙扎带固定，避免车辆行驶过程中线束晃动被传动部件剐蹭、拉扯导致的接线松脱、线路破损问题，同时也让车架内部的走线更加规整，减少杂乱线束对底盘散热、部件维护的干扰。

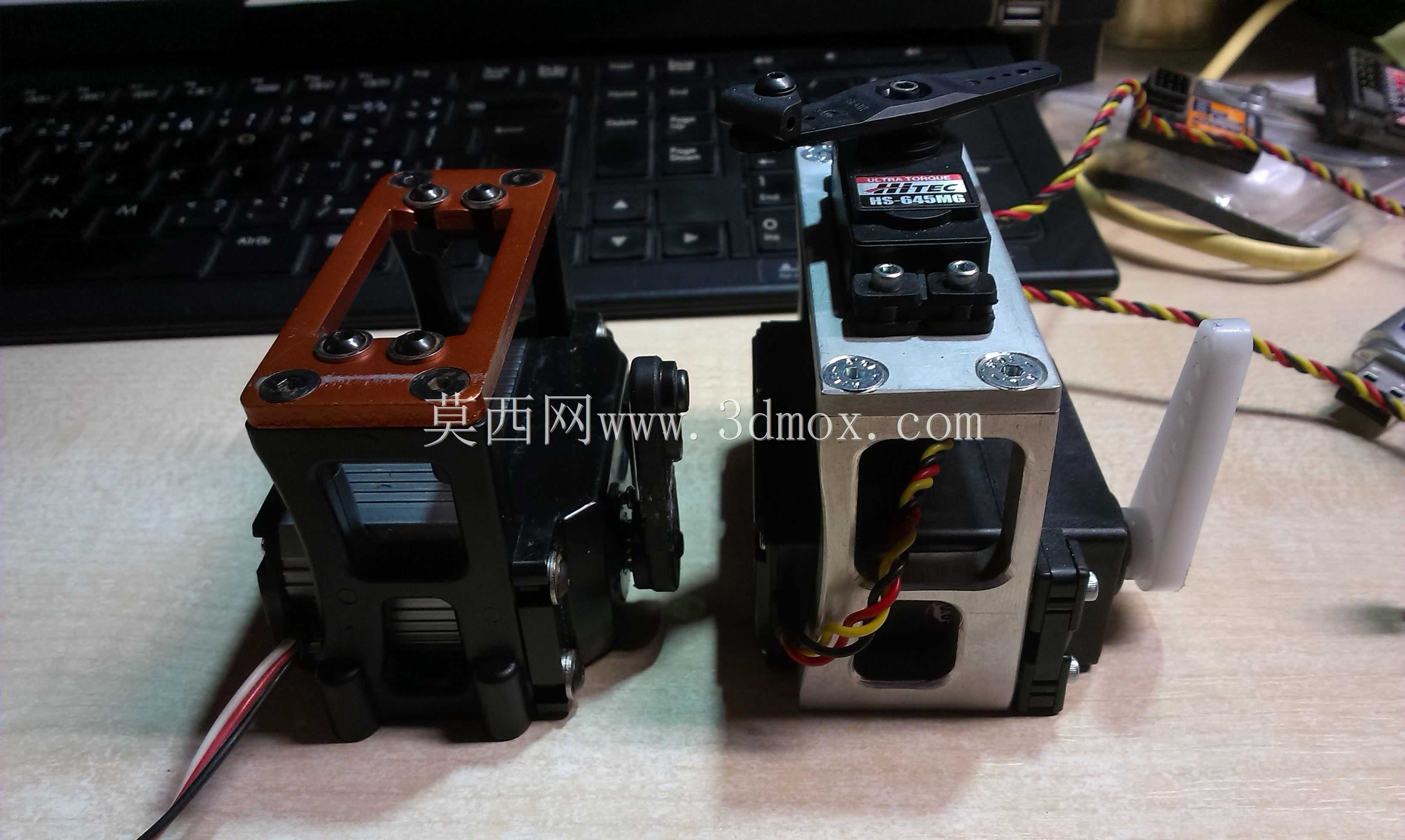

　　在实际使用场景中，这款支架除了满足常规铺装路面的行驶需求，针对非铺装路面的越野工况做了针对性的结构优化：支架与舵机接触的安装面做了0.1mm的平面度公差控制，保证舵机安装后与支架完全贴合，不会出现局部悬空导致的舵机壳体受力不均；支架的边角位置全部做了R2的圆角处理，避免尖锐边角在车辆碰撞、翻滚时割伤线束、磕碰其他塑料部件，同时也减少了加工过程中的应力集中，提升支架整体的抗冲击能力。转向摇臂的活动区域在支架上做了对应的避让缺口，缺口宽度18mm，深度12mm，允许舵机摇臂在左右45度的最大转向角度内完全无干涉运动，不会出现转向打满时摇臂磕碰支架导致的舵机堵转、烧蚀问题。

　　对于RC模型改装从业者、结构设计人员来说，这类支架的设计核心是在有限的安装空间内，平衡结构强度、安装调节余量、运动避让空间三个核心需求，不能单纯为了提升强度盲目增加壁厚与材料用量，导致整体重量过大影响整车的重心分布，也不能为了轻量化过度削减受力区域的材料厚度，导致高强度工况下结构失效。这款支架在设计时通过有限元受力分析，对非受力区域做了局部的镂空减重处理，镂空区域在不影响整体结构强度的前提下，减少了15%的材料用量，同时镂空区域也能提升舵机工作时的散热效率，大扭矩舵机长时间满负载工作时产生的热量，可以通过支架的铝制结构快速传导到底盘金属件上，降低舵机的工作温度，延长舵机内部电机、齿轮组的使用寿命。

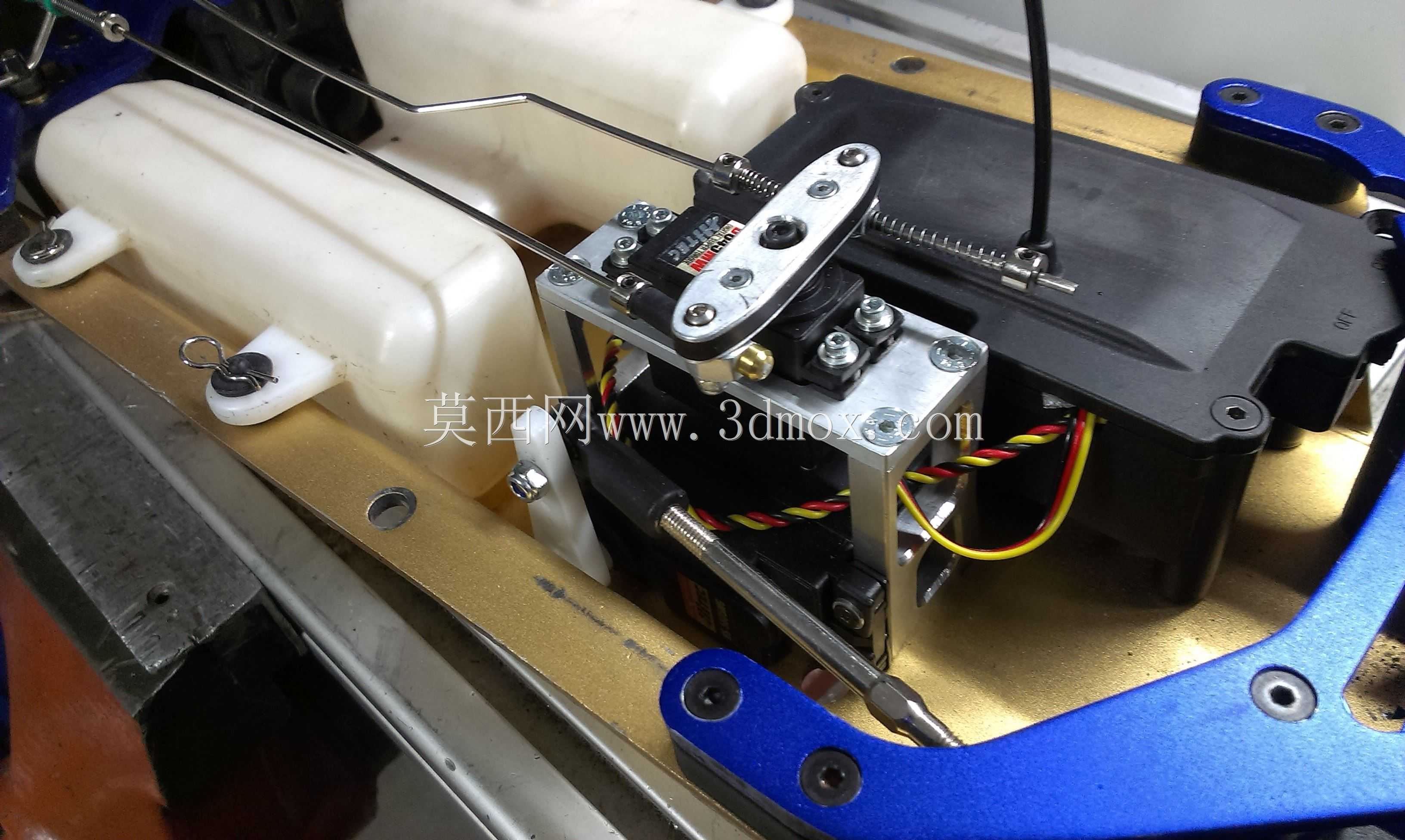

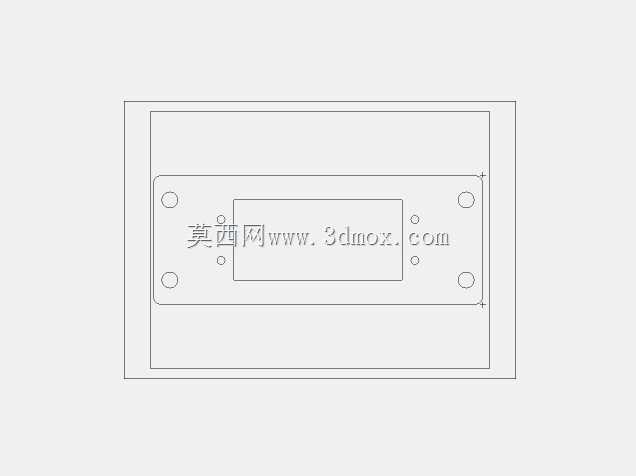

　　在安装适配性上，支架的底盘安装孔位间距为52mm，完全匹配1:5比例车型底盘的原厂安装孔位，不需要对底盘做任何打孔、切割修改，可以直接替换原厂的塑料支架，降低改装的门槛与工作量。支架表面做了阳极氧化处理，氧化层厚度10μm，具备良好的耐磨与防腐蚀能力，在户外泥泞、涉水行驶后，不会轻易出现氧化层脱落、基材腐蚀的问题，长期使用也能保持结构尺寸的稳定性，不会因为腐蚀导致安装孔位变大、配合间隙增加。
