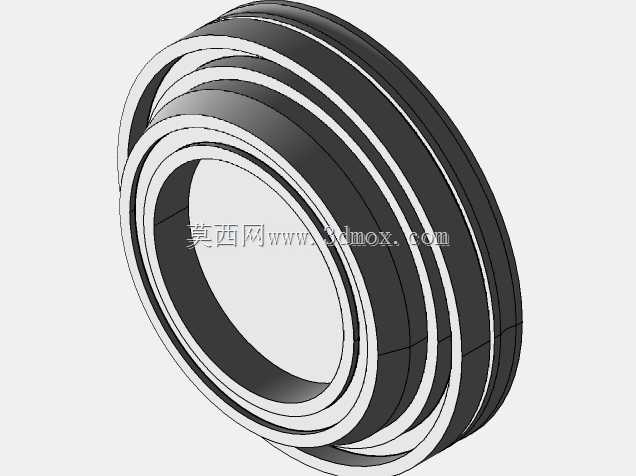

车削加工用多层环形回转练习工件结构

　　在常规金属切削实训车间的日常教学与工艺验证环节，这类多层阶梯环形回转工件是车铣复合工序入门阶段最常用的实操载体，完全贴合普通卧式车床、数控车削中心的基础加工能力边界，不需要额外配置专用工装夹具，仅用标准三爪自定心卡盘就能完成装夹定位，装夹时找正基准选工件最外侧的毛坯外圆面，打表控制径向圆跳动在0.02mm以内即可满足粗精加工的同轴度要求，不会因为装夹偏差导致后续台阶面的尺寸超差。从结构设计逻辑来看，这个工件没有设置复杂的异形曲面或者非对称特征，所有加工面都是与主轴回转中心同轴的圆柱面、端面以及台阶过渡棱边，每一层环形台阶的宽度和深度差都控制在常规车刀的切削行程范围内，外圆车刀、端面车刀、切槽刀就能完成全部车削工序的走刀，

　　不需要换用特殊成型刀具，非常适合刚接触切削加工的操作者练习走刀量控制、主轴转速匹配、背吃刀量调整这些基础操作技能。实际加工过程中，操作者可以通过这个工件练习从粗车到精车的完整工序流程：粗车阶段每层台阶留0.2-0.3mm的精加工余量，走刀时注意排屑方向避免铁屑刮伤已加工表面，精车阶段调整进给量到0.1mm/r以内，保证各台阶面的表面粗糙度达到Ra1.6的基础要求，同时还能练习台阶长度的尺寸控制，用游标卡尺或者深度尺实时测量各层环面的轴向尺寸，避免进刀过深导致工件报废。除了基础车削操作练习，这个工件也可以作为铣削工序的入门练习载体，在完成车削加工的回转体基础上，工件的端面、外圆柱面都可以作为铣削加工的基准面，

　　操作者可以在立式加工中心或者铣床上练习平面铣削、键槽铣削、轮廓铣削的基础操作，不需要重新制作专用坯料，能大幅降低实训环节的材料损耗成本。从安装适配性来看，这个工件的内孔直径、外圆最大尺寸都匹配常规车床的卡盘夹持范围，不需要使用过渡套或者专用卡爪，工件的轴向长度控制在卡盘夹持行程内，加工时不会因为悬伸过长产生切削振纹，即使是新手操作者在调整合适的切削参数后，也能稳定完成加工，不会出现打刀或者工件飞出的安全隐患。在工艺验证场景中，这类标准环形回转件也常被用来测试新刀具的切削性能，比如新采购的硬质合金车刀的耐磨性、涂层附着力，都可以通过连续车削这个工件的多层台阶面来验证，记录不同切削参数下的刀具磨损量、加工表面质量，

　　为后续实际生产加工的参数选择提供实测数据支撑，避免在正式零件加工时因为参数不合适导致零件报废或者刀具损耗过快。另外这个工件的结构没有应力集中的尖角设计，所有台阶过渡处都预留了微小的倒角余量，加工完成后不会因为应力集中导致工件变形，存放过程中也不容易因为磕碰产生尺寸变形，可以长期作为实训教学的示教件，用来给新学员讲解车削加工的台阶轴、套类零件的加工要点，直观展示不同走刀方式对应的加工表面效果，比单纯的理论讲解更容易让学员理解切削参数对加工质量的影响。在日常的设备调试环节，这类结构简单、形位公差要求明确的回转件也常被用作试切件，在车床完成检修或者参数重置后，通过试切这个工件的各层台阶面，检测设备的主轴跳动、导轨直线度、刀架定位精度是否满足加工要求，要是试切后各台阶面的同轴度、圆柱度偏差在允许范围内，就说明设备精度符合加工要求，可以投入正常生产使用，比用复杂结构的试切件更节省调试时间，也更容易排查设备存在的精度问题。
