内燃机动力系统曲轴结构三维设计

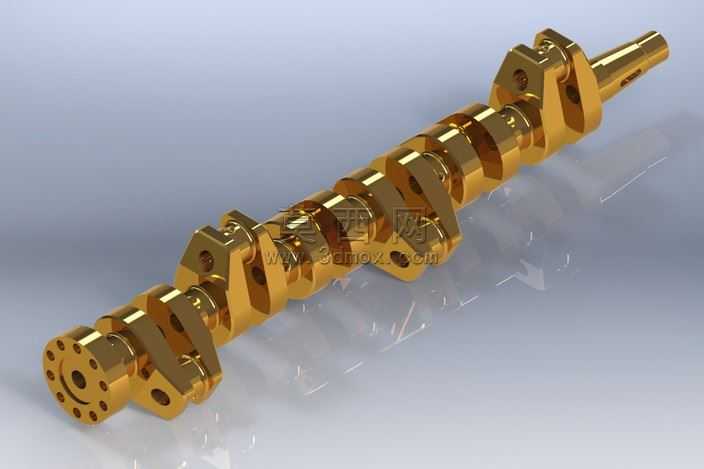

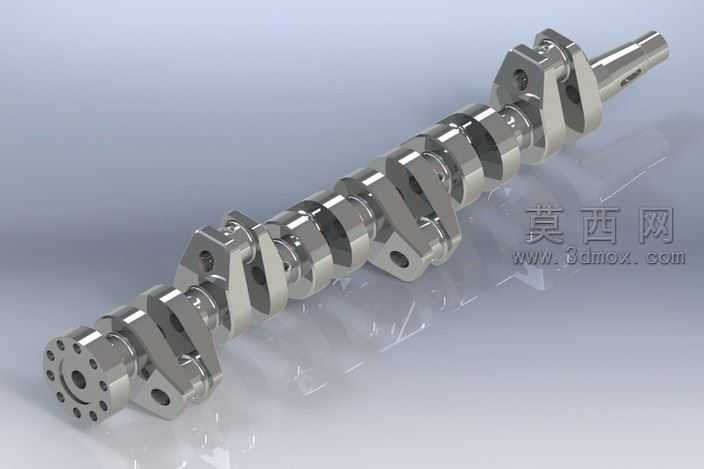

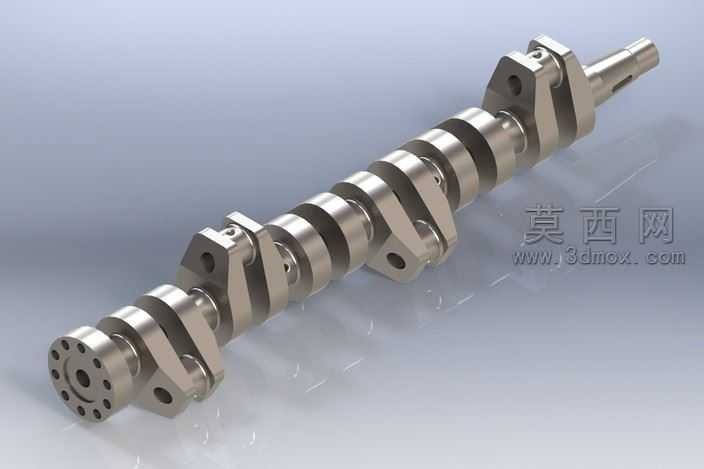

本曲轴三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循内燃机动力输出部件的工程设计规范，首先以回转体轴线为基准建立主轴颈、连杆轴颈的中心轨迹，通过精准的偏心距参数确定各曲拐的空间位置，保证各缸做功行程的相位差符合四冲程内燃机的工作逻辑。建模阶段先绘制各轴段的截面草图，通过回转命令生成基础轴体结构，再针对曲拐的平衡块部分，采用拉伸、切除命令完成配重结构的造型，对轴颈与曲拐的过渡区域添加符合工程要求的圆角特征，避免应力集中问题，同时在主轴颈端部加工出法兰连接结构，预留螺栓安装孔位用于与飞轮端对接，输入端设计有定位轴段与油封配合结构。材质渲染阶段选用金属合金钢材质，调整材质的粗糙度、金属度参数模拟锻钢曲轴的真实金属质感，添加环境反射效果让模型表面呈现出机加工后的细腻光泽，渲染视角选择斜向俯视角度，能够完整展示多缸曲轴的整体排布、各曲拐的角度差以及平衡块的对称结构。设计过程中充分考虑曲轴的实际工作工况，各连杆轴颈的排布角度经过优化，可平衡往复惯性力与旋转惯性力，降低发动机运转时的振动幅度，轴颈的直径参数、油道开孔位置均参考成熟内燃机设计标准，保证模型具备工程参考价值，整体结构完整无缺失特征，各部件的装配关系清晰，可直接用于运动仿真演示、结构力学分析以及教学演示场景，能够直观展现内燃机核心动力部件的构造特点与工作原理。
