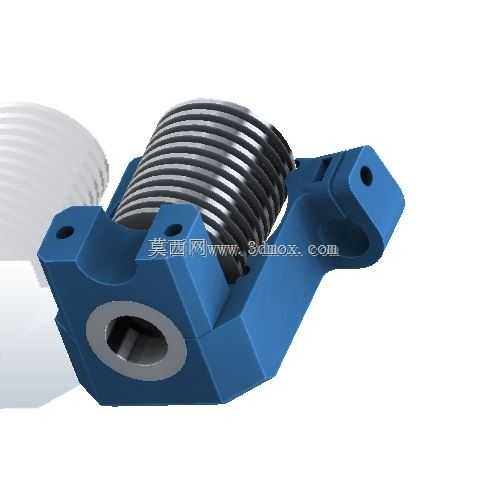

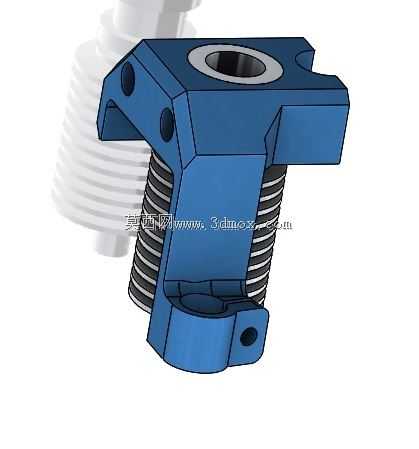

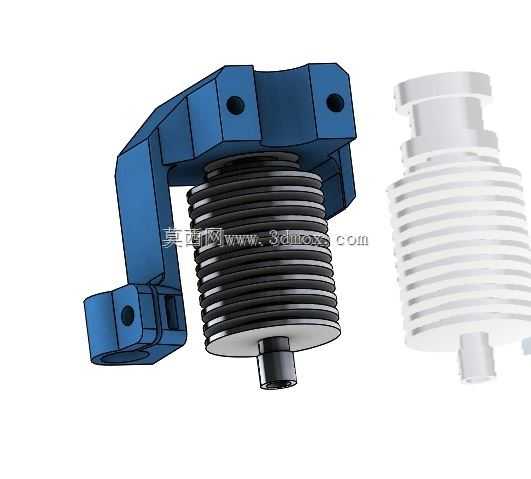

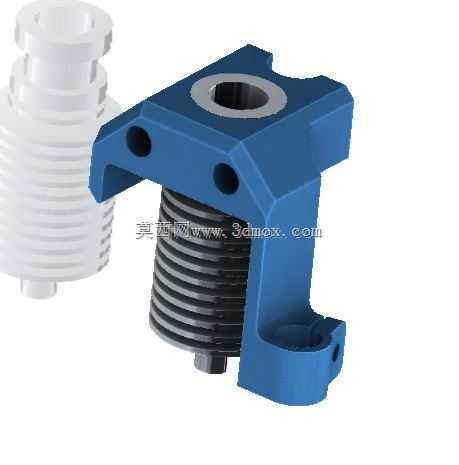

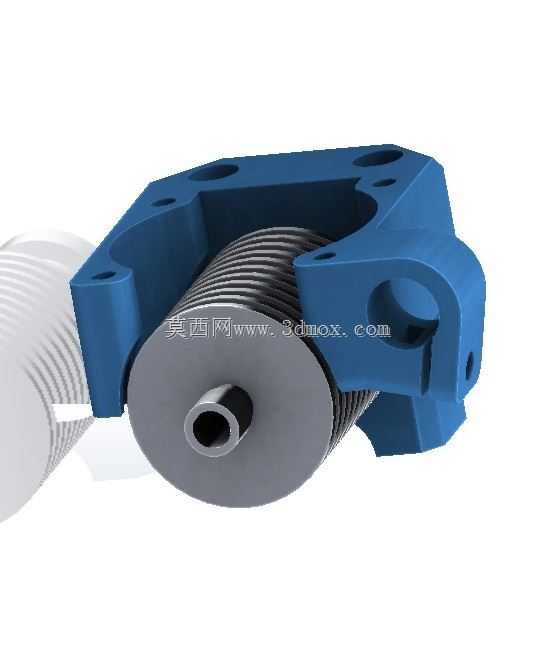

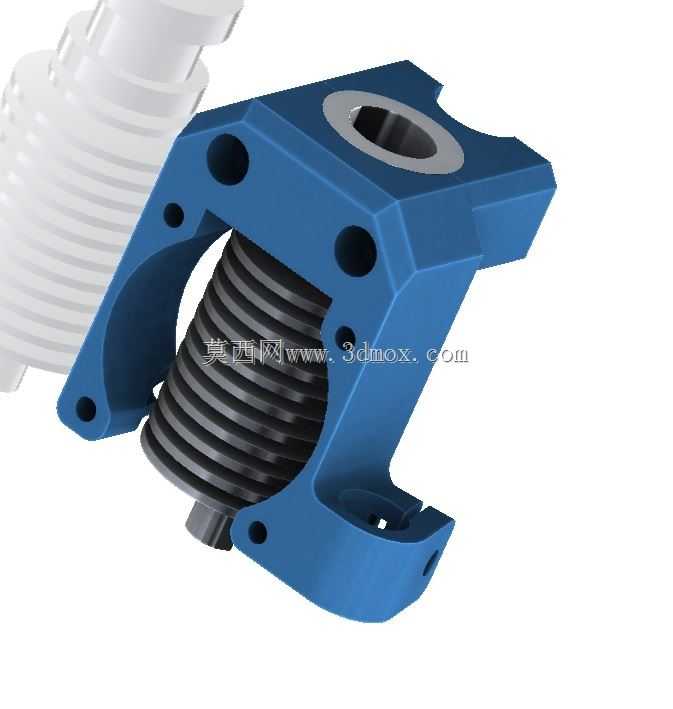

V6波顿热端安装固定结构组件

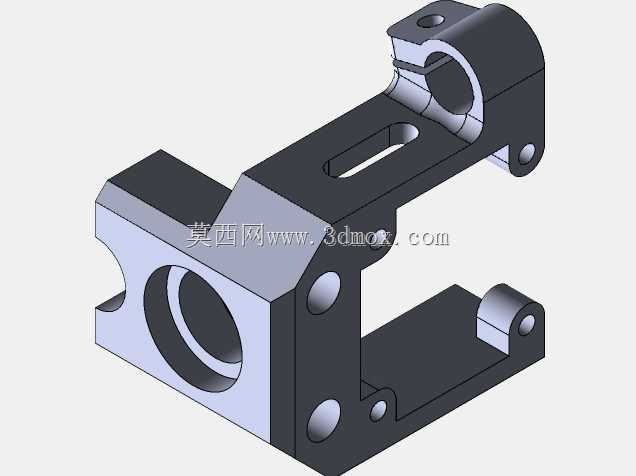

　　预留的散热鳍片贴合位可以直接匹配对应规格的被动散热鳍片，配合侧置散热风扇能够快速带走喉管上部的热量，避免热量沿喉管向上传导导致进料段耗材提前软化，引发堵料、进料阻力过大的问题；三是预留了M8规格感应式接近传感器的安装位，无需额外设计转接支架就可以直接完成自动调平传感器的装配，传感器的安装位置与喷嘴的相对高度可以通过预留的调节槽进行微调，适配不同触发距离的接近传感器，保证自动调平过程中传感器触发时机与喷嘴实际高度的匹配度；四是集成了鲍登管的固定接口，进料端的鲍登管可以直接插入对应接口并通过快接结构锁紧，保证耗材进料路径的同轴度，减少进料过程中的耗材弯折、阻力波动问题，保障远程进料过程的顺畅性。设计思路上，这套结构件主要面向FDM熔融沉积成型3D打印设备的挤出端升级与装配场景，是连接热端熔融组件、散热通路、进料机构与设备运动轴的核心承载部件，日常应用在桌面级、小型工业级FDM设备的挤出端改装、备件替换场景中，适配采用远程鲍登进料结构的V6规格热端，解决常规安装座散热路径短、传感器安装位缺失、装配公差累积导致的热端偏移、进料卡顿等实际装配问题。从实际功能来看，该结构件同时承担多重作用：一是作为热端的刚性承载基体，将热端加热块、喷嘴、喉管组件牢牢固定，保证喷嘴与打印平台的相对位置精度，避免高速运动过程中热端出现晃动、偏移，保障打印过程中出料位置的一致性；二是集成了散热风道的安装定位结构，

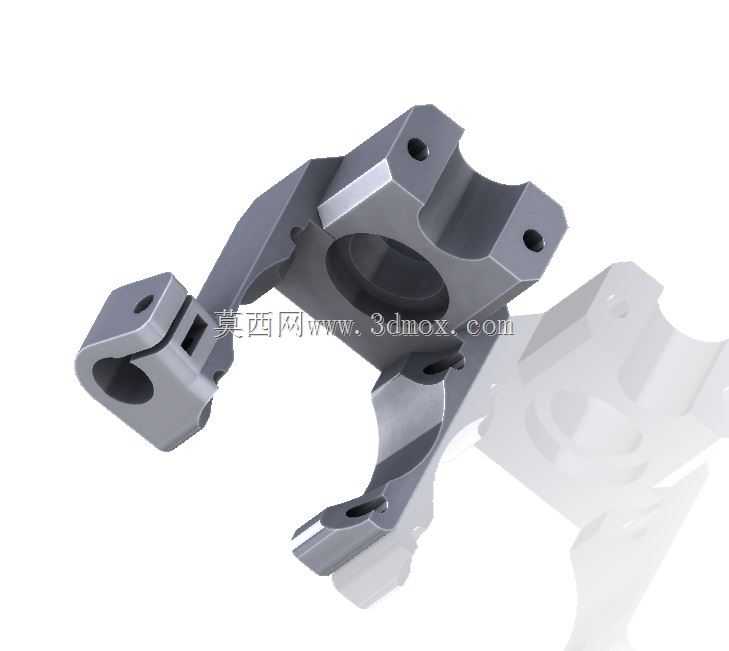

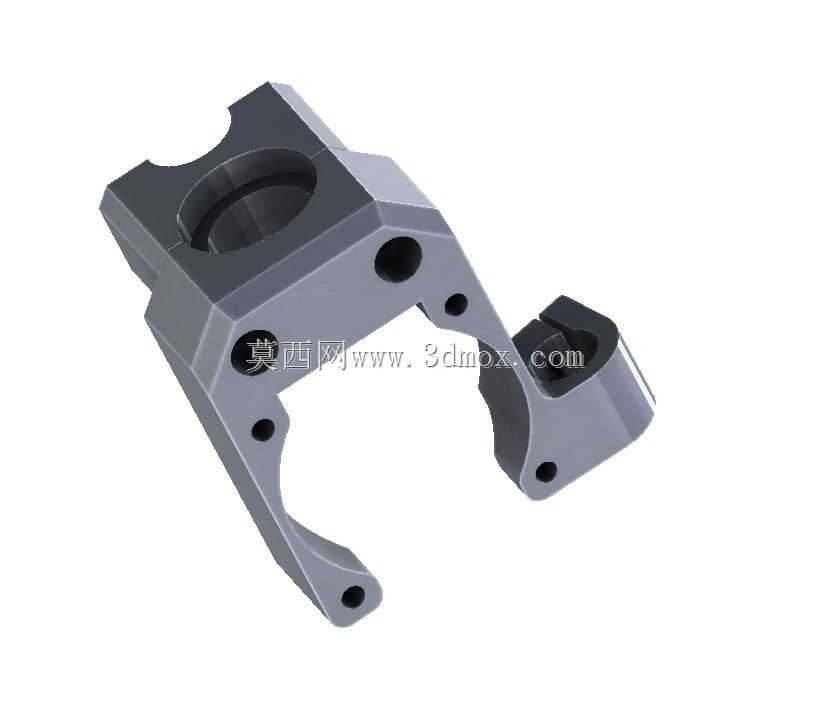

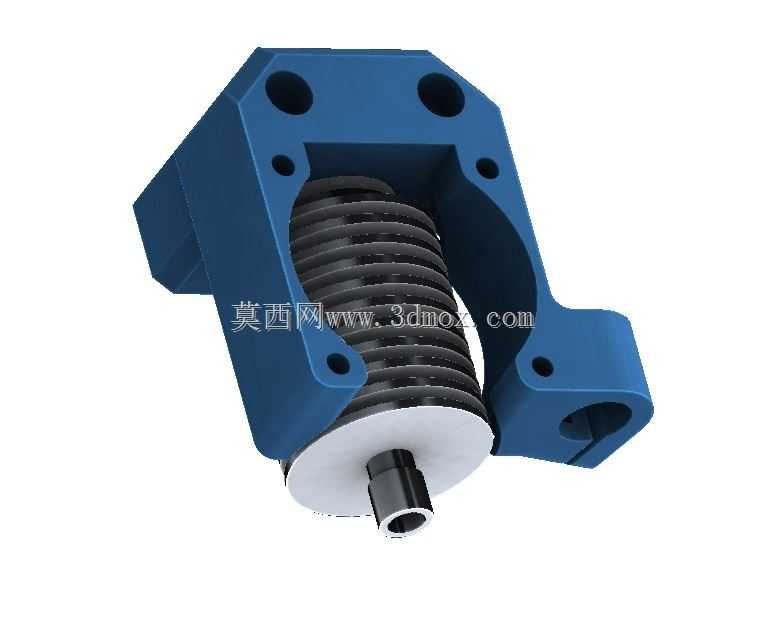

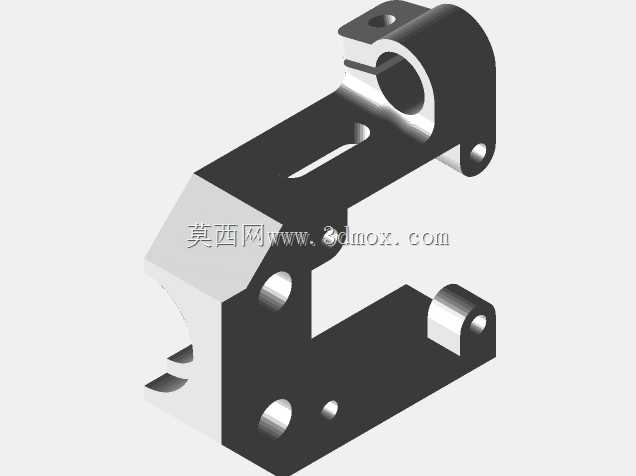

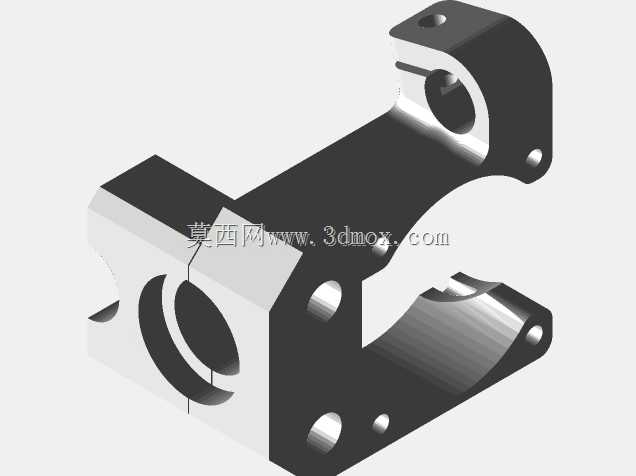

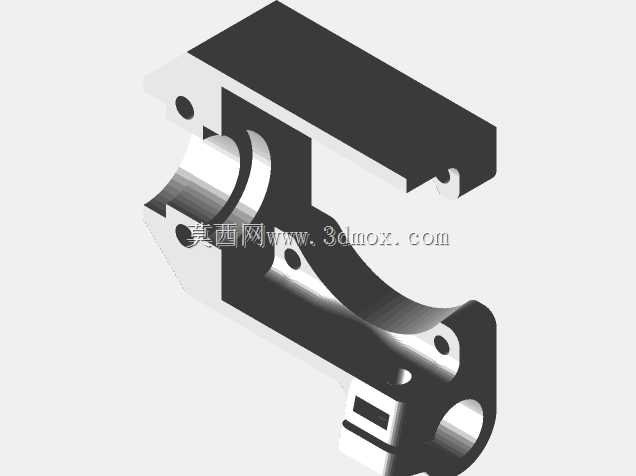

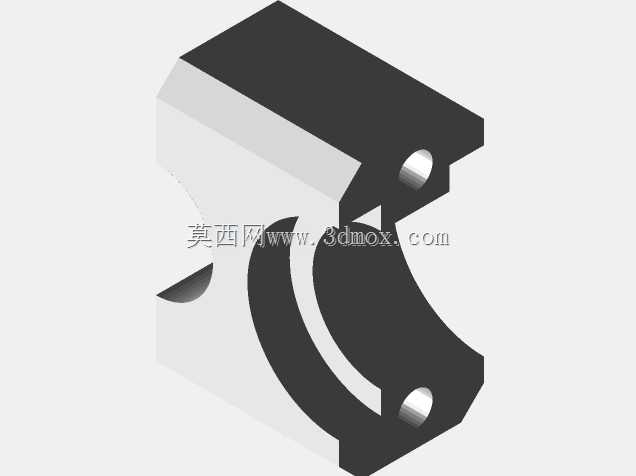

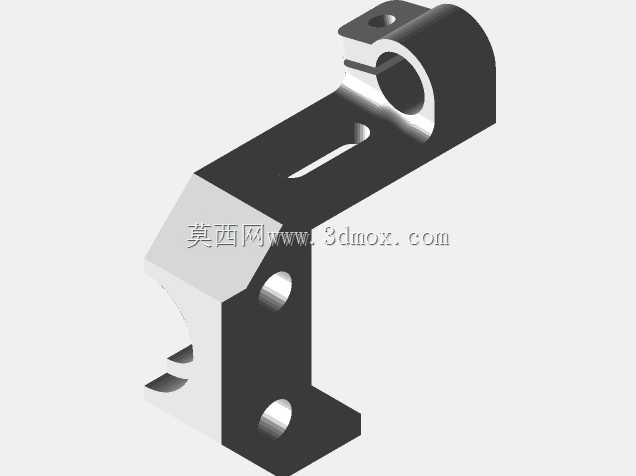

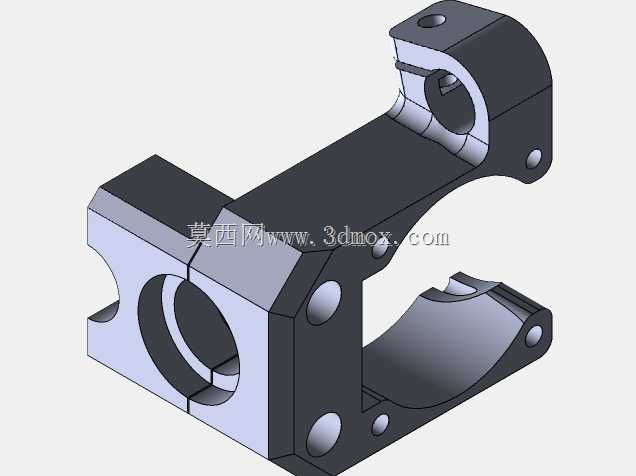

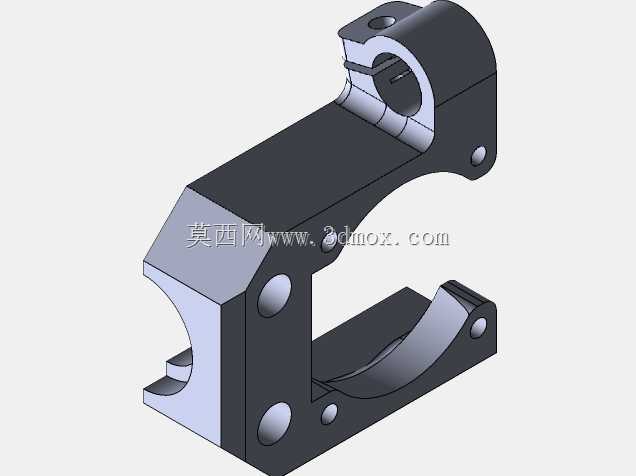

　　这套结构件没有采用常规安装座的单一体型设计，而是做了分体式的受力优化，主体承载部分采用了框型镂空结构，在保证整体刚性的前提下尽可能减少结构件自身重量，降低X轴运动组件的整体负载，减少高速运动过程中的惯性冲击，提升运动定位精度；安装孔位做了差异化的公差设计，与热端喉管配合的孔位采用H7级配合公差，保证喉管插入后不会出现晃动，与运动滑车连接的孔位预留了0.2mm的调节间隙，装配时可以微调热端的垂直度，保证喷嘴端面与打印平台的平行度；散热接触位做了平面度要求，装配后散热鳍片与安装座的接触间隙控制在0.1mm以内，减少热阻提升散热效率；同时结构上做了防呆设计，不同功能的安装孔直径、深度都做了区分，装配时不会出现孔位错装的问题，

　　降低现场装配的出错概率。从安装边界与尺寸适配来看，这套组件适配30x30x10规格的散热风扇安装位，风扇可以直接通过侧边的两个M3螺纹孔固定，不需要额外的转接件；整体安装孔位的跨距匹配常规2020铝型材滑车、线性导轨滑块的安装尺寸，可以直接替换市面上多数常规V6热端安装座，不需要对原有设备的运动结构做打孔、切割等二次改装；热端安装孔的深度适配标准长度V6热端喉管，装配后喷嘴伸出安装座底面的高度为固定值，搭配常规打印平台调平弹簧时，不需要重新调整Z轴的限位开关触发位置；传感器安装位的调节行程为5mm，可以覆盖触发距离1mm到4mm的常用M8接近传感器，适配不同厂商的自动调平传感器配件；

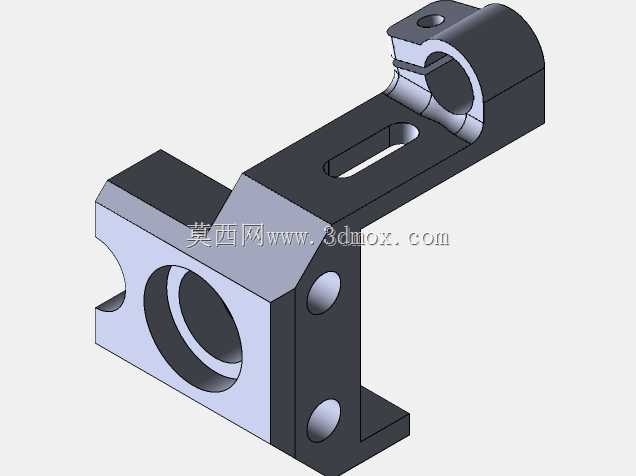

　　进料端的鲍登管接口适配外径4mm的常规PTFE鲍登管，快接结构锁紧后可以承受10N以上的轴向拉力，不会出现高速回抽过程中鲍登管脱出的问题。实际装配过程中，这套结构件的边角都做了倒角处理，不会出现锐边割伤装配人员、划破线材的问题；走线位预留了对应的线槽空间，热端加热线、热敏电阻线、传感器线材都可以沿着结构件侧边的走线槽布置，通过扎带固定后不会与运动部件发生干涉，避免设备运行过程中线材被拉扯、磨损引发的设备故障。不同版本的结构件分别适配不同的进料角度、风扇安装方向，分别对应侧置风扇、后置风扇、直连进料、远程鲍登进料等不同的设备配置场景，装配人员可以根据自身设备的实际布局选择对应版本，不需要自行修改结构。
