V6波顿热端散热支座结构设计

　　在FDM熔融沉积成型3D打印机的挤出系统设计中，热端支座是衔接散热段、加热块与进料机构的核心承载零件，直接决定了挤出过程的温度场稳定性与进料顺畅度。这款针对V6规格波顿热端开发的支座，首先要解决的是近端挤出与远端送料两种架构下的安装适配问题，日常桌面级3D打印作业里，不少用户会在更换不同散热鳍片、调整挤出机安装位置时遇到支座孔位不匹配、散热接触面积不足的问题，这款结构的设计初衷就是覆盖这类改装与常规装机的需求。

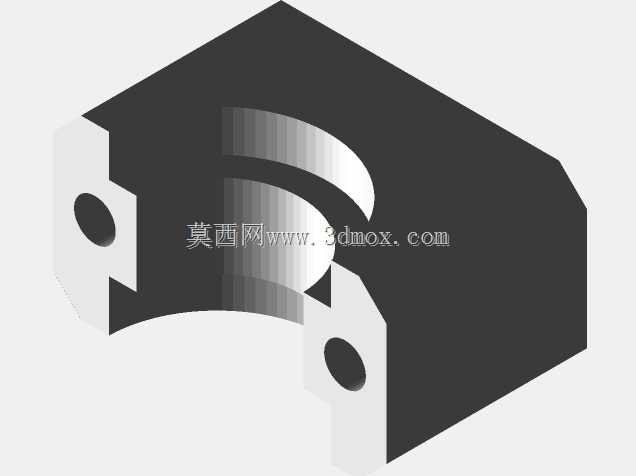

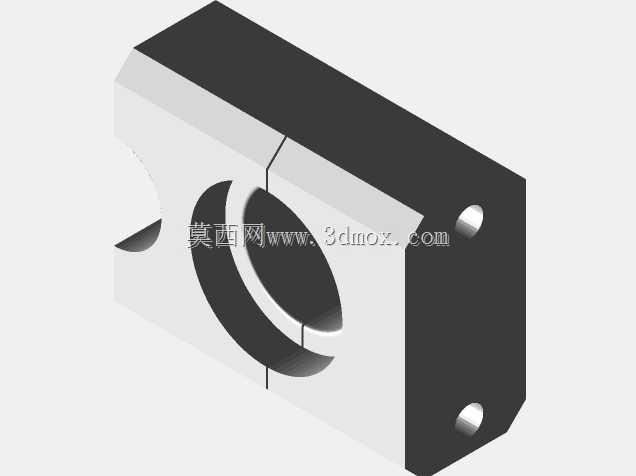

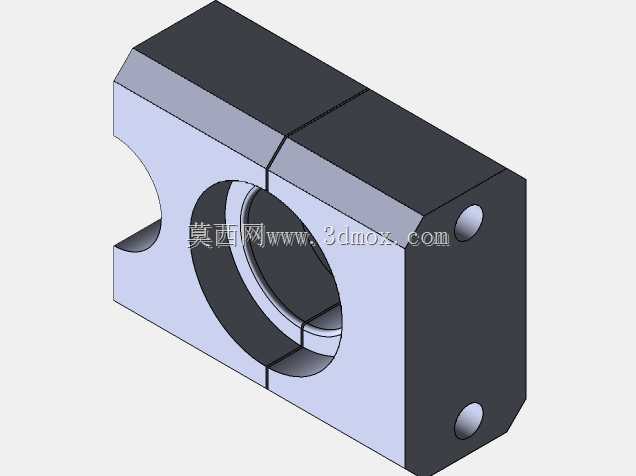

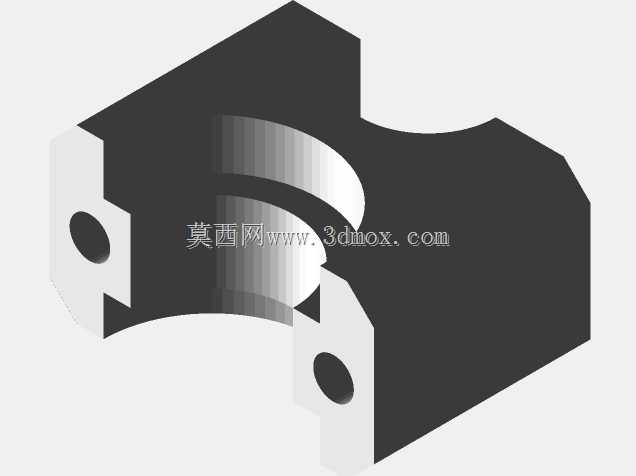

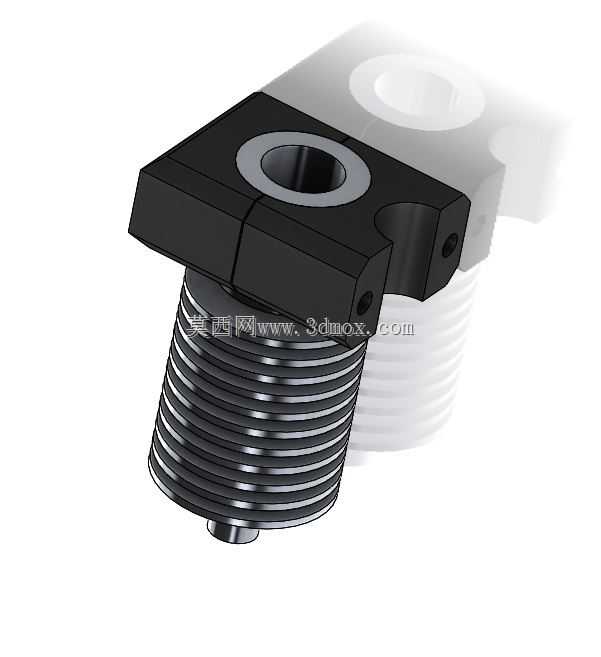

　　从功能特性来看，支座主体采用了对称式的安装耳设计，两侧预留的光孔可以直接适配常规2020、2040铝型材挤出机架的安装位，不需要额外加工转接板，降低装机的零件配套成本。中间的嵌套孔位做了台阶式限位设计，能够精准卡住散热鳍片的上端定位凸台，保证散热段与支座的同轴度，避免安装偏斜导致的进料管摩擦、耗材送进阻力增大的问题。支座与散热鳍片接触的端面做了平面度公差控制，实际装配时配合导热硅脂填充，可以将热端向上传导的废热快速传递到支座本体，再通过接触的铝型材机架辅助散出，减少热量向上窜动导致的近端耗材提前软化、堵头故障的概率。

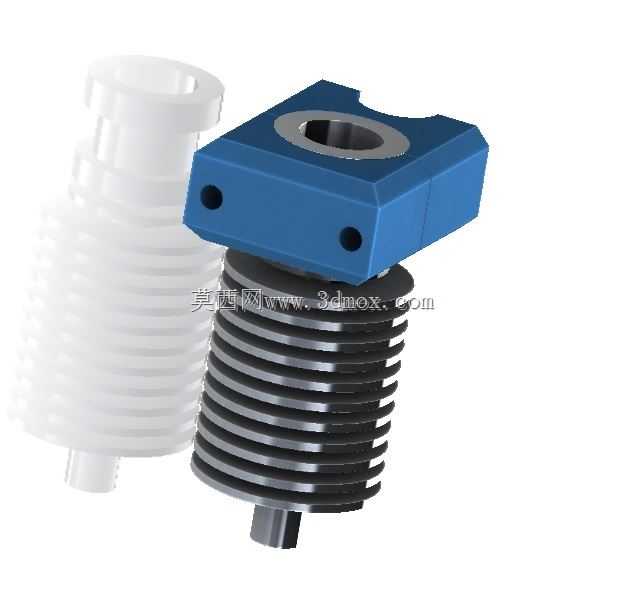

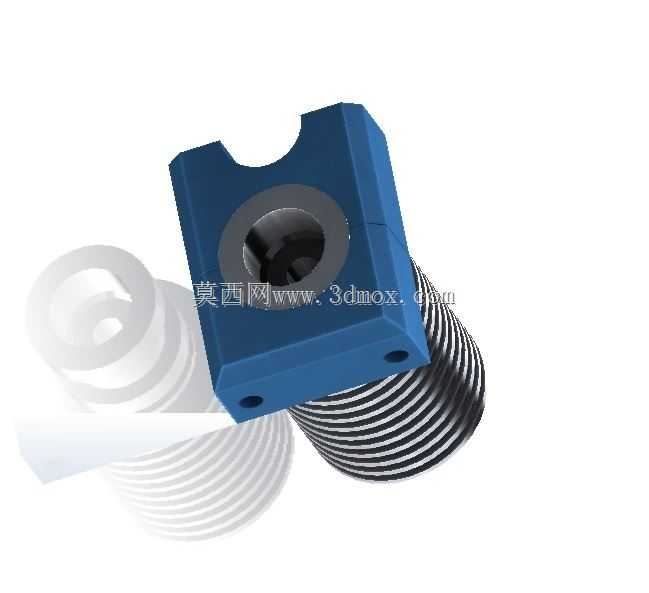

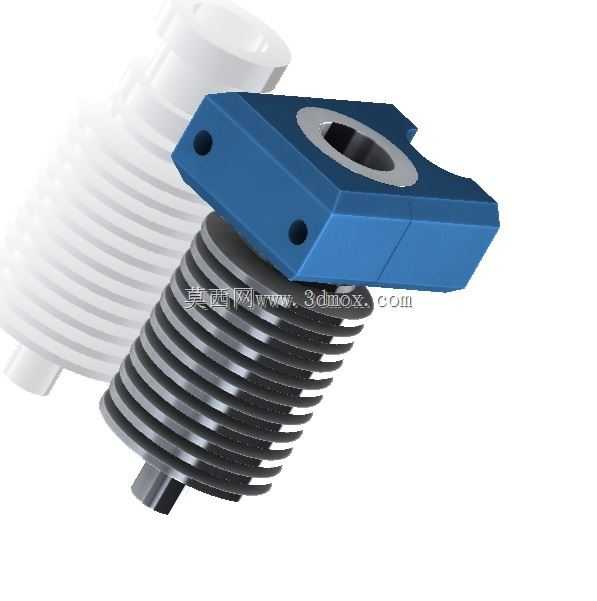

　　设计思路上，这款支座没有采用多余的镂空减重结构，毕竟作为承载热端与散热组件的受力件，足够的结构刚性是第一要求，日常打印过程中挤出机的往复运动、送料轮的牵引力都会传递到支座上，若刚性不足会出现打印时热端抖动、层纹错位的问题。主体的蓝色包覆结构是针对绝缘需求做的设计，能够避免热端加热线、热敏电阻线意外接触铝型材机架导致的短路风险，同时边角位置做了R角过渡处理，没有尖锐的加工棱角，装配时不会划伤线材或者操作人员的手部。

　　从安装边界尺寸来看，支座整体横向宽度适配V6热端标准散热鳍片的安装间距，两侧安装孔的中心距严格匹配通用型材的槽位间距，垂直方向的厚度控制在不干涉挤出机进料齿轮运动的范围内，不管是搭配近端的BMG挤出机，还是远端的鲍登管送料结构，都不会出现运动干涉。中间的穿线孔位预留了足够的间隙，可以同时穿过加热线、热敏电阻线与PTFE进料管，孔口做了倒角处理，避免穿线时割破线材绝缘层或者刮伤进料管外壁。

　　实际应用场景中，这款支座既可以用于全新桌面级FDM3D打印机的整机装配，也可以作为老机型热端改装的替换零件，不少用户在将原装黄铜热端更换为V6规格的硬化钢热端、打印碳纤维填充耗材时，原有的塑料支座容易受热变形，这款金属材质的支座可以在更高的热端工作温度下保持结构稳定性，长期工作不会出现形变导致的定位偏移。另外支座上方的定位槽可以直接卡接散热风扇的导风罩，不需要额外设计风扇固定支架，简化了挤出头部分的零件数量，减少装配时的累计误差。在日常维护场景中，拆卸热端时只需要松开两侧的安装螺丝，就可以将热端连同散热鳍片整体取下，不需要拆解整个挤出机构，降低维护的操作难度。针对不同的进料方向需求，支座的对称结构支持正向、侧向两种安装方式，可以适配不同的机架布局，不管是十字轴结构的桌面机，还是悬臂结构的便携3D打印机，都能找到合适的安装姿态。
