蜂窝镂空桌面手机支撑支架结构设计

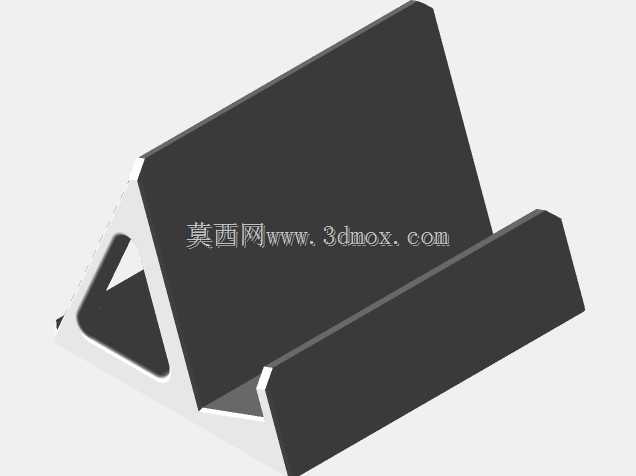

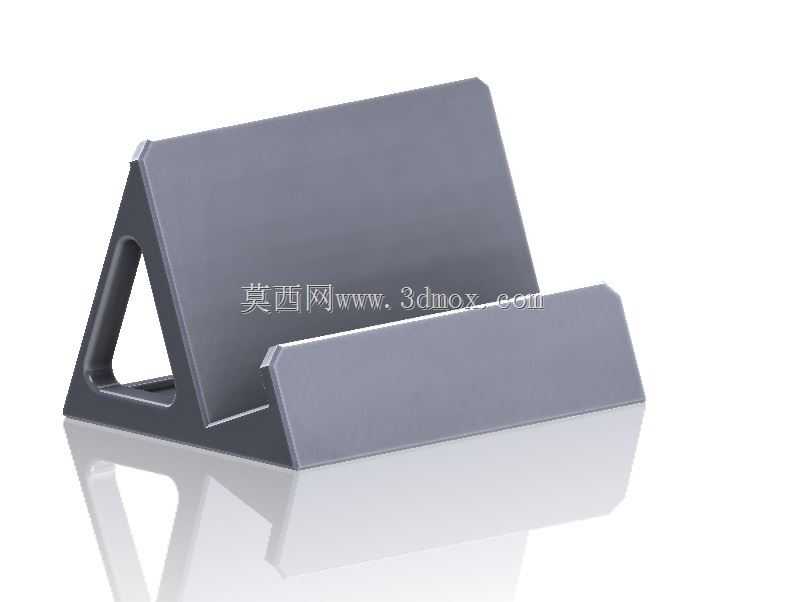

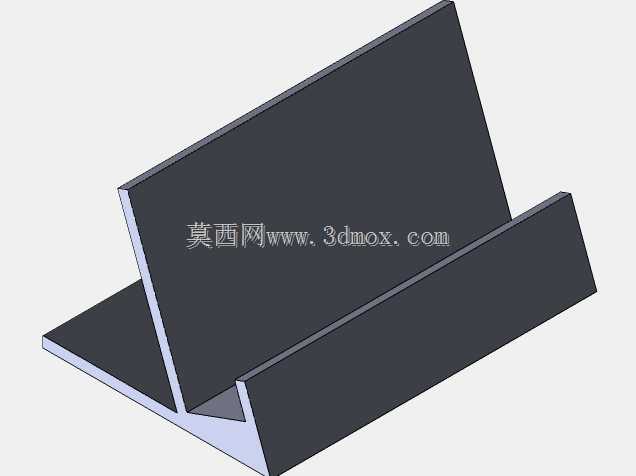

　　日常桌面场景中，横放或竖放手机时的支撑需求十分普遍，不管是工位上临时查看消息、刷取视频内容，还是工作台边对照操作步骤查看教程，都需要一个稳定的承托结构，避免手机直接平放在桌面造成视角过低、需要频繁低头的问题，同时也能减少手机背面与桌面的摩擦刮蹭。这款支架的整体结构采用一体化三角支撑构型，背部支撑板与底部承托边、后侧支撑肋形成稳定的三角形受力结构，不需要额外的紧固件拼接，一体成型即可完成制作，适配FDM类型的3D打印工艺直接生产，打印过程中不需要添加支撑结构，大幅降低打印后的后处理工作量。

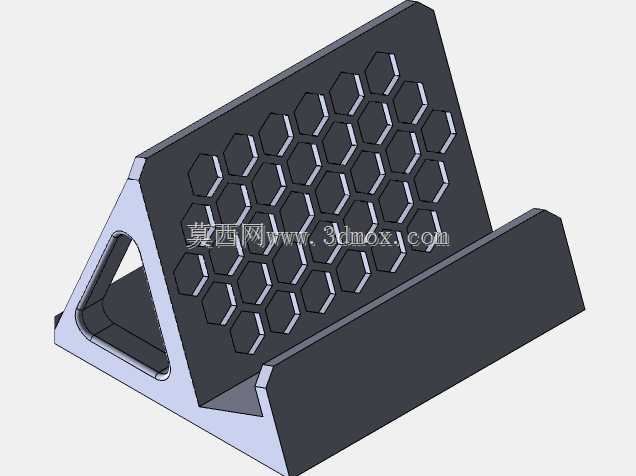

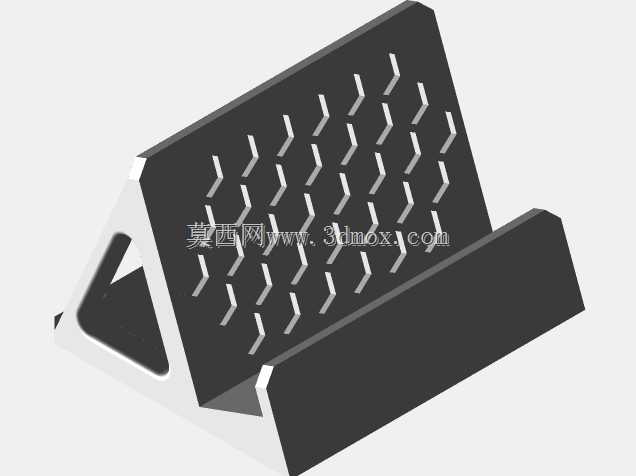

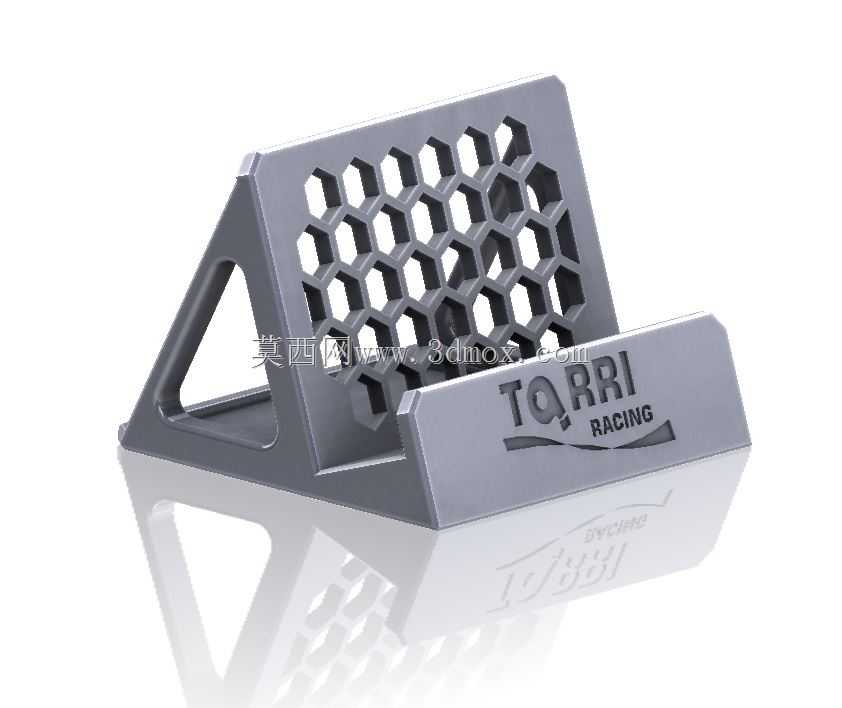

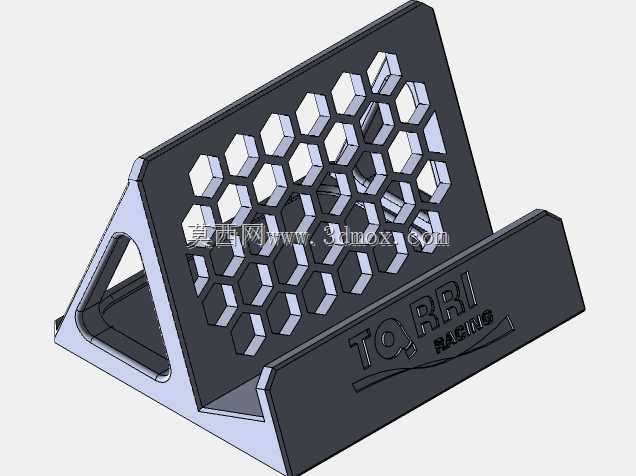

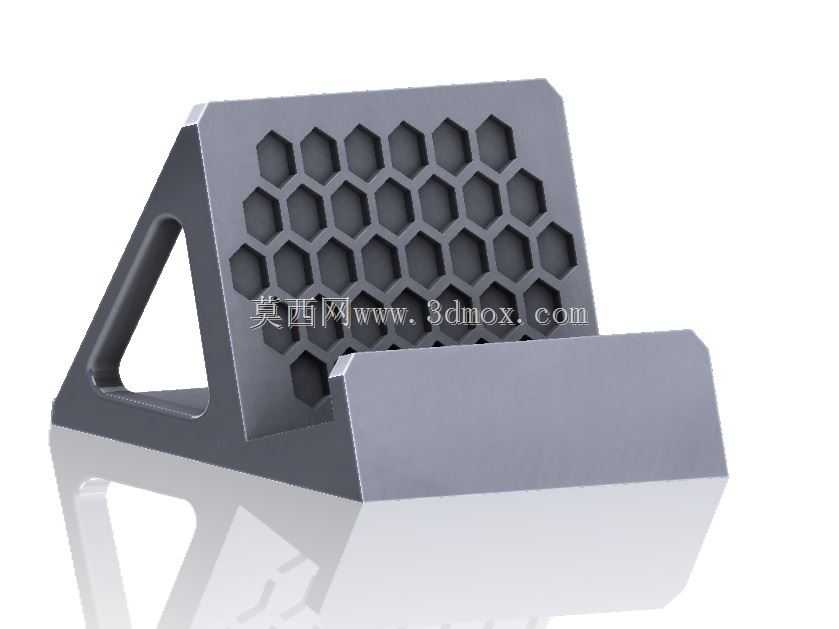

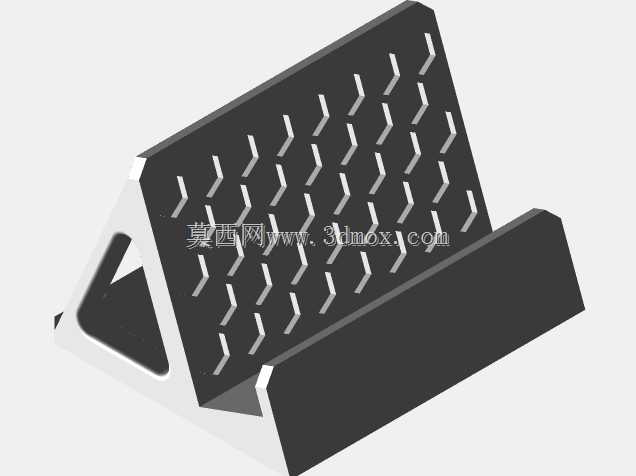

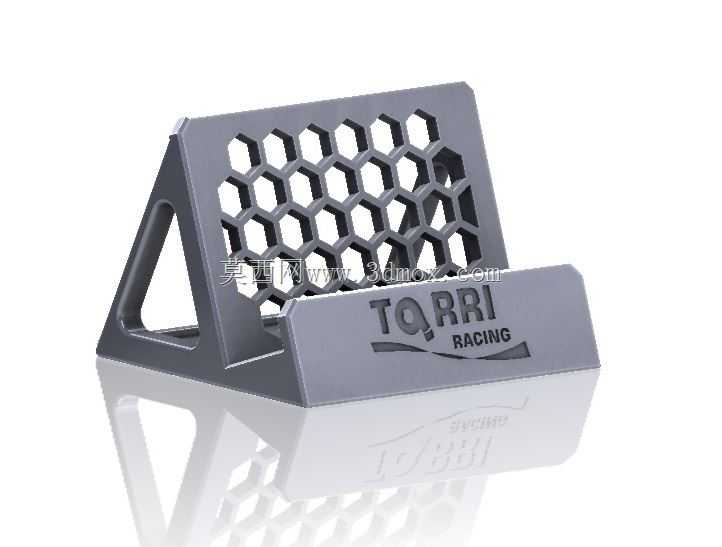

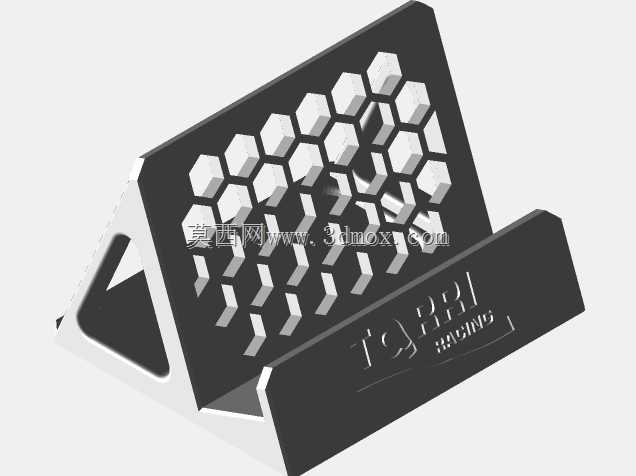

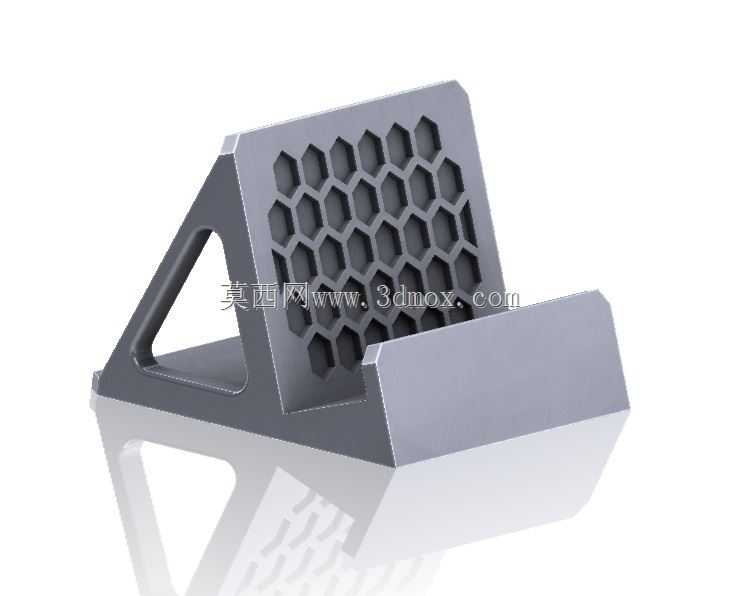

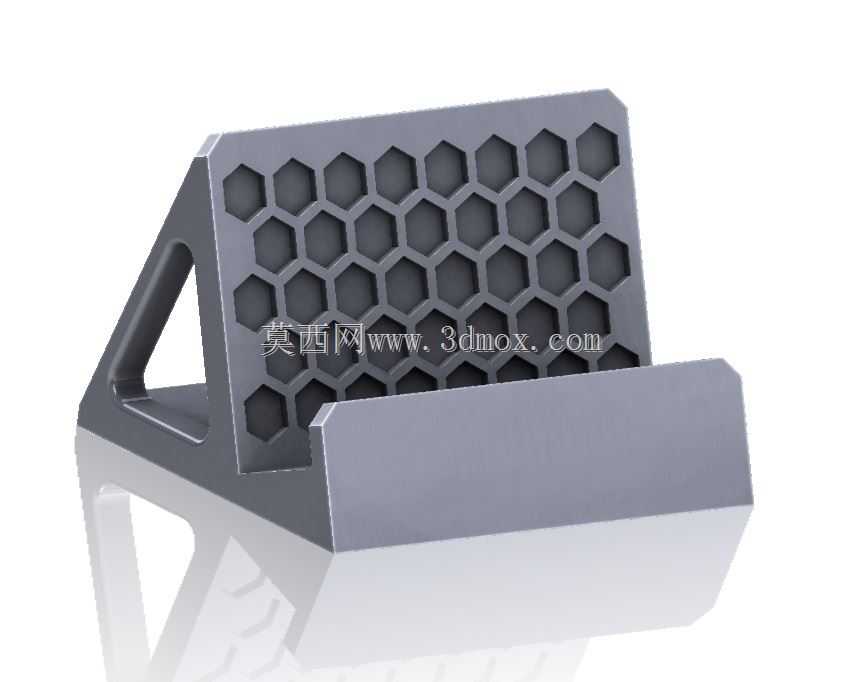

　　从功能特性来看，支架的背部支撑板做了两种不同的镂空构型，一种是正六边形蜂窝排布的镂空孔阵，另一种是圆形通孔的阵列排布，两种镂空设计首先是降低整体结构的用料重量，减少打印过程中的耗材消耗，同时蜂窝结构本身具备优异的力学性能，在板材厚度较薄的情况下依然能保证足够的抗弯强度，避免手机倚靠时支撑板出现弯折变形；镂空结构同时也能提升手机背部的空气流通性，当手机长时间亮屏运行产生热量时，背部的镂空区域可以让空气直接接触手机后盖，辅助散热，避免热量在支架与手机之间积聚。底部的承托边做了向上的翻边结构，翻边高度控制在8mm左右，刚好可以卡住手机的底部边缘，不会遮挡手机屏幕的显示区域，同时翻边与支撑板之间的夹角设置为110度，这个倾斜角度符合日常桌面使用的最佳观看视角，不需要刻意调整坐姿就能清晰看到屏幕内容，长时间使用也能减少颈部的弯曲幅度，缓解久坐的疲劳感。

　　设计过程中，针对不同厚度的手机做了适配考量，承托边的宽度设置为15mm，即使是带较厚保护壳的手机，放置时重心也能完全落在支架的支撑范围内，不会出现前倾翻倒的问题；后侧的支撑肋采用三角形斜撑结构，从支撑板的中上部延伸到底部的后边缘，形成两个对称的支撑点，将支撑板受到的压力直接传导到放置平面上，避免支撑板长期受力出现根部断裂的问题。整个支架的外形尺寸控制在长度80mm、宽度70mm、高度65mm的范围内，占用桌面面积极小，不会挤占键盘、鼠标等其他桌面物品的放置空间，不管是办公室工位、家庭书桌还是展会的展示台面上都能灵活放置。

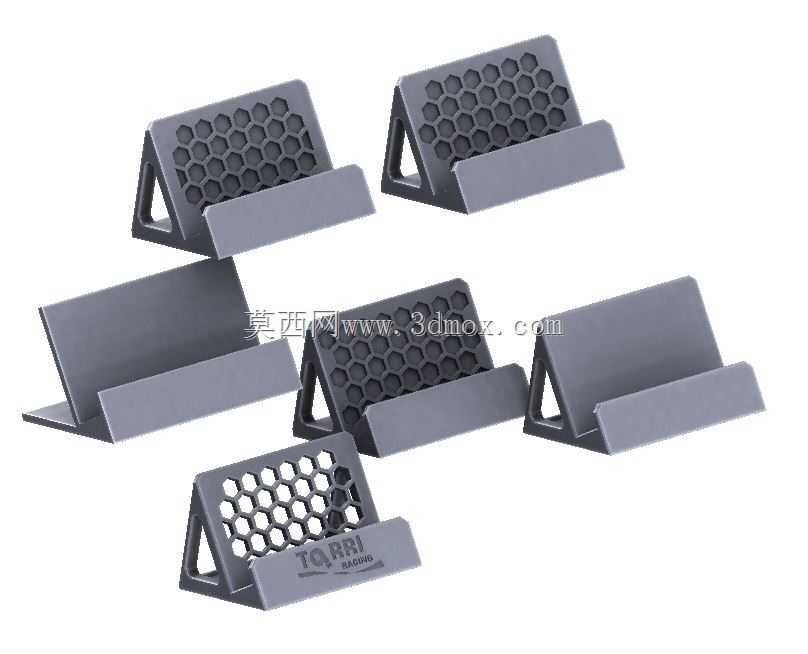

　　安装使用层面，这款支架不需要额外的固定安装步骤，直接平放在平整的桌面、台面等平面上即可使用，底部的接触面做了平整处理，放置后不会出现晃动、滑移的问题；如果需要提升防滑性能，也可以在底部两个接触角位置粘贴防滑硅胶垫，进一步提升放置的稳定性，即使是光滑的玻璃桌面也不会出现滑动。针对不同的使用需求，支架的结构可以做灵活的尺寸调整，如果需要支撑尺寸更大的平板设备，只需要等比例放大整体结构尺寸，同时适当增加板材厚度即可，核心的三角支撑与镂空结构不需要做改动，就能适配不同尺寸的数码设备承托需求。结构的边角位置全部做了R2的圆角过渡处理，没有尖锐的棱角，日常拿取使用时不会划伤手部，也不会刮蹭手机的外壳与保护套，使用过程的安全性有足够保障。
