RepraDiscount Slim版智能控制器机箱结构

　　这款Slim版本的智能控制器机箱，是面向桌面级3D打印控制场景做的紧凑型结构设计，核心是在有限的安装空间内，整合显示交互、参数调节、外设接线的全部功能，适配小型化桌面设备的安装需求，解决常规控制器壳体体积偏大、安装占位多、走线杂乱的实际问题。从实际应用场景来看，这类控制器机箱主要服务于桌面级增材制造设备的主控搭载，也可适配小型数控雕刻机、桌面点胶设备这类需要本地参数交互的小型自动化装置，安装场景多为设备侧挂、桌面支架固定两种模式，因此结构设计上同时兼顾了侧装的贴合度与支架安装的通用性。

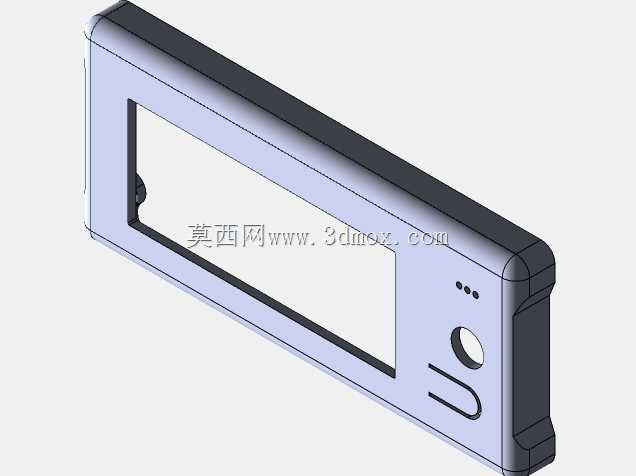

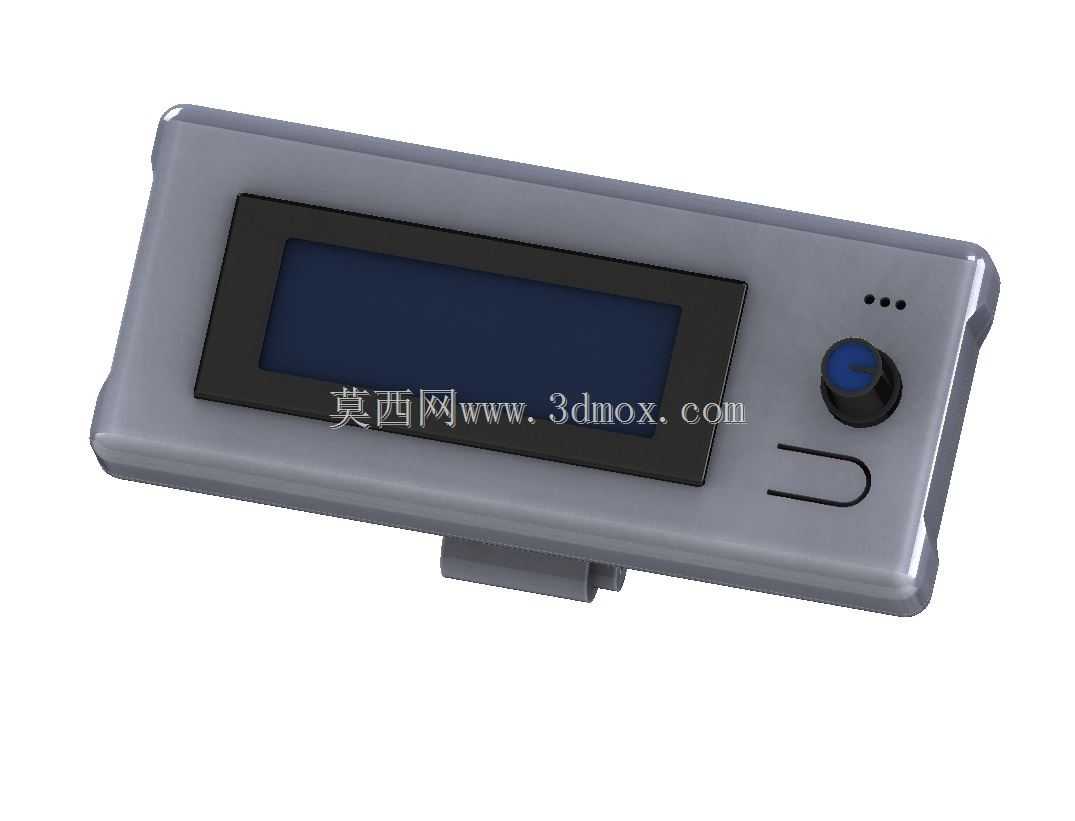

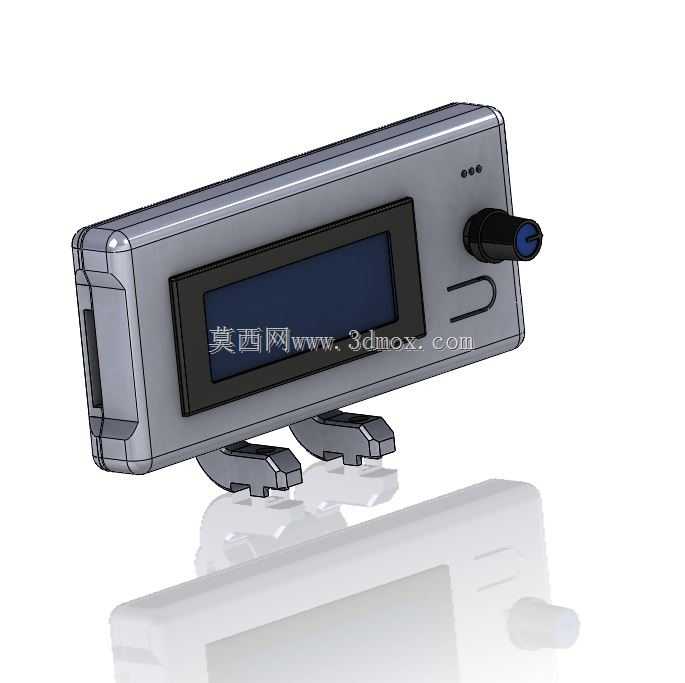

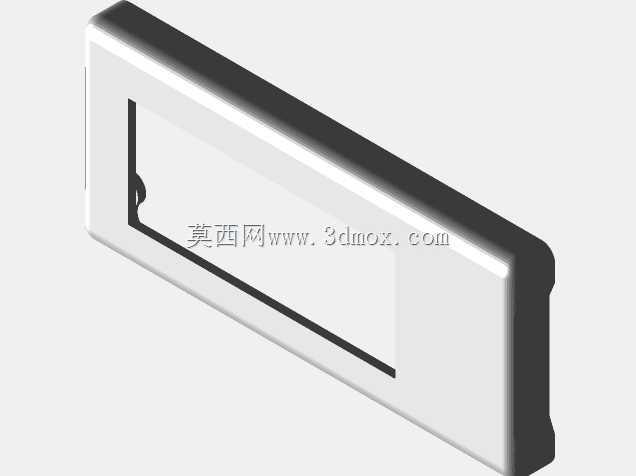

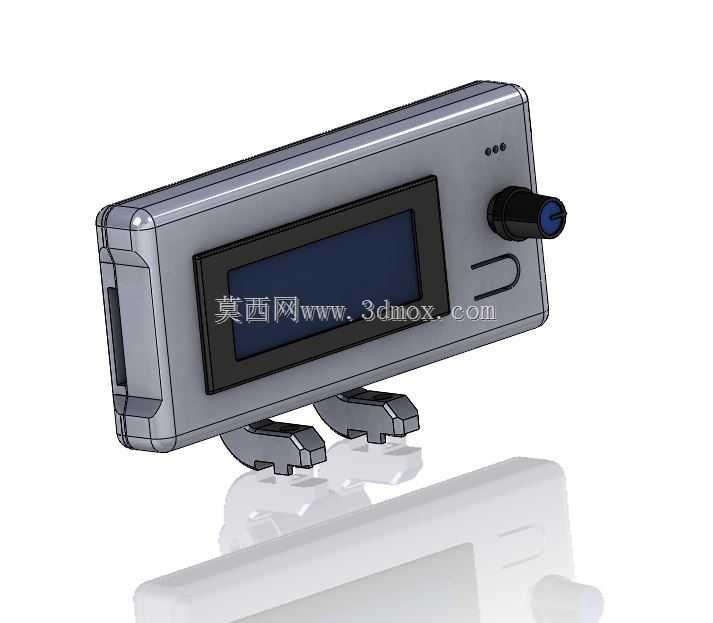

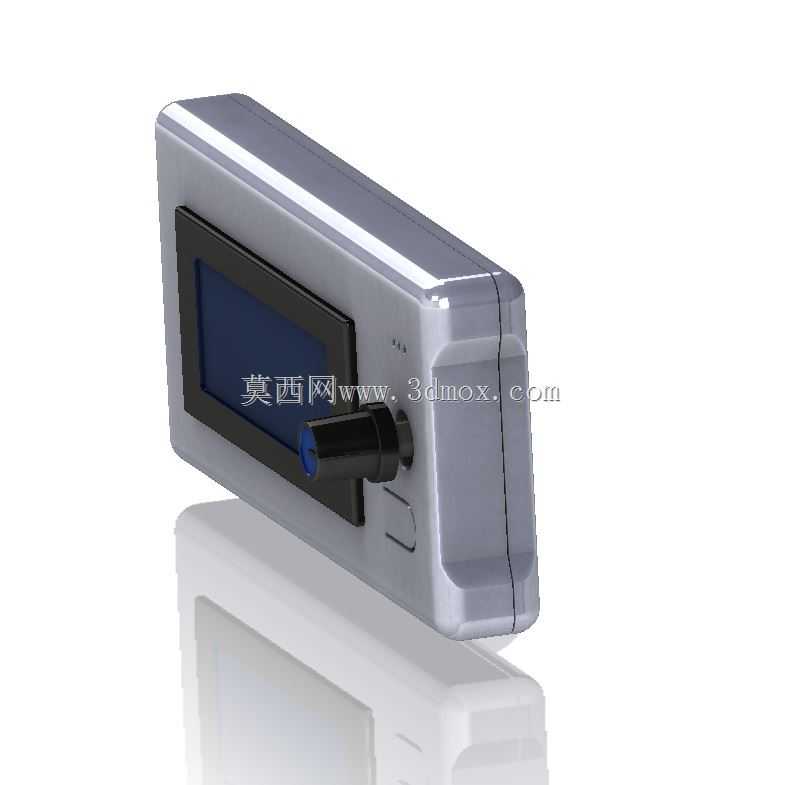

　　从功能特性来看，壳体正面预留了矩形显示屏安装位，屏幕周边做了下沉式台阶设计，安装时显示屏可以直接嵌入台阶内，不需要额外打胶固定，依靠台阶的限位就能保证屏幕与壳体正面齐平，避免屏幕突出积灰或者被磕碰损坏。屏幕右侧预留了旋钮编码器的安装孔位，孔位做了加厚凸台处理，旋钮反复旋转调节时不会因为受力导致孔位开裂，凸台高度刚好匹配常规编码器的螺纹安装长度，不需要额外加装垫片就能锁紧固定。壳体侧面预留了多组接线开口，开口位置对应内部主控板的接线端子排布，走线时线材可以直接从侧面引出，不会出现线材弯折半径过小导致的接触不良问题，开口边缘做了圆角钝化处理，避免穿线时刮破线材绝缘层。

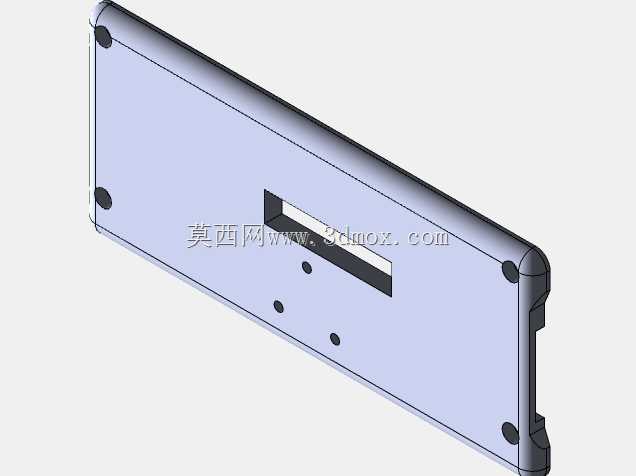

　　设计思路上整体走紧凑化路线，整体壁厚控制在2mm，既保证了3D打印制作时的结构强度，又不会因为壁厚过大导致打印耗时过长、材料浪费。壳体内部做了多组立柱式安装柱，安装柱的高度与主控板、显示屏模块的安装高度完全匹配，螺丝可以直接从壳体外部拧入安装柱，不需要在内部预埋铜螺母，降低了组装的工序复杂度。安装柱的位置做了避空设计，不会与主控板上的电容、接口元件产生干涉，组装时不需要额外调整元件位置就能直接对位安装。壳体背部设计了快装卡扣结构，搭配配套的安装支架时，可以直接将控制器卡入支架，不需要额外拧螺丝就能固定，需要拆卸维护时直接按压卡扣就能取下，比传统的螺丝固定方式维护效率提升不少。

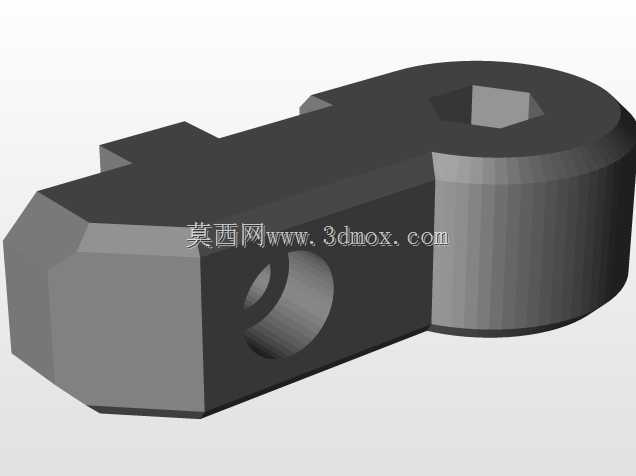

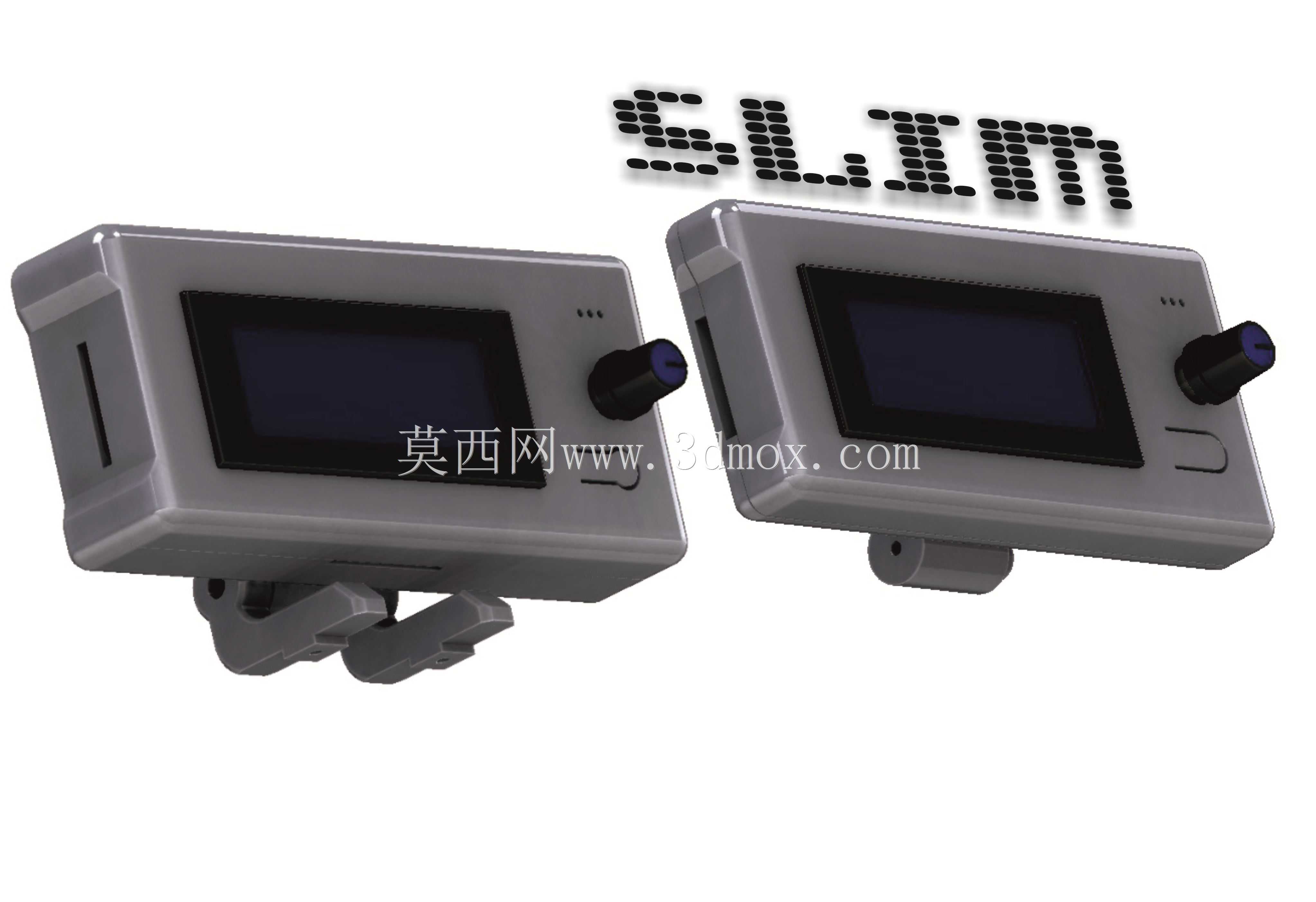

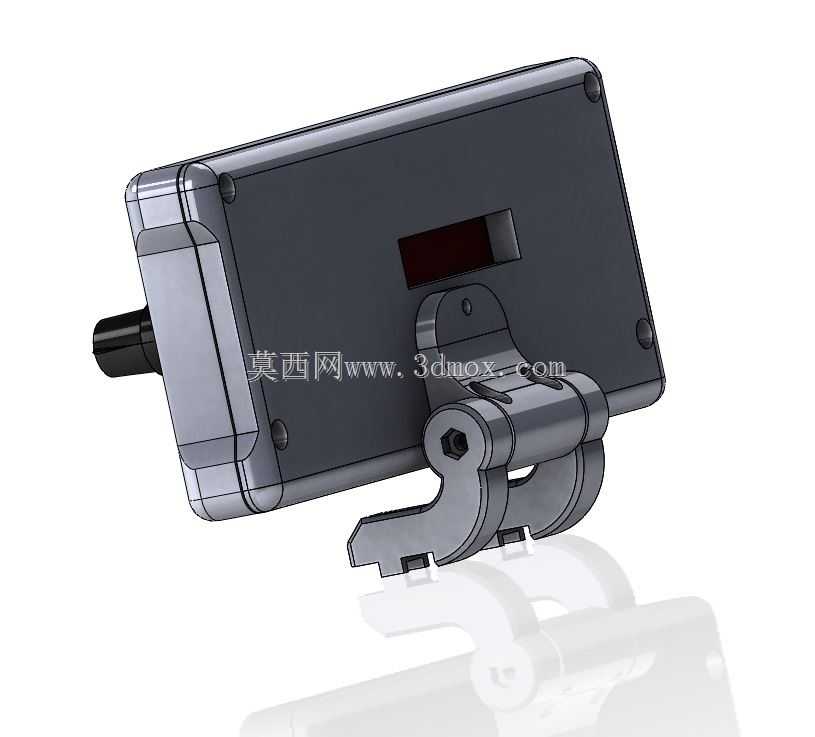

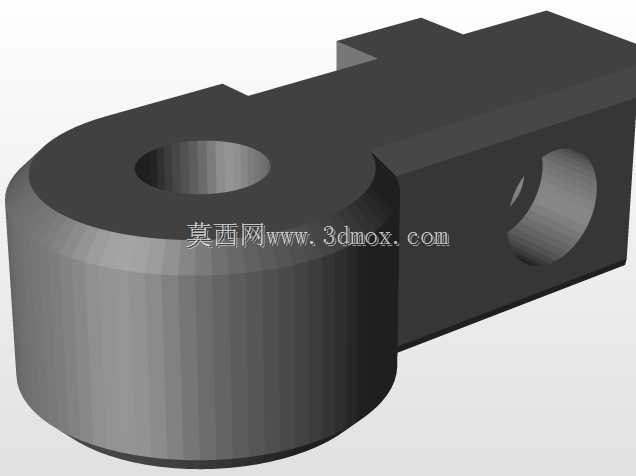

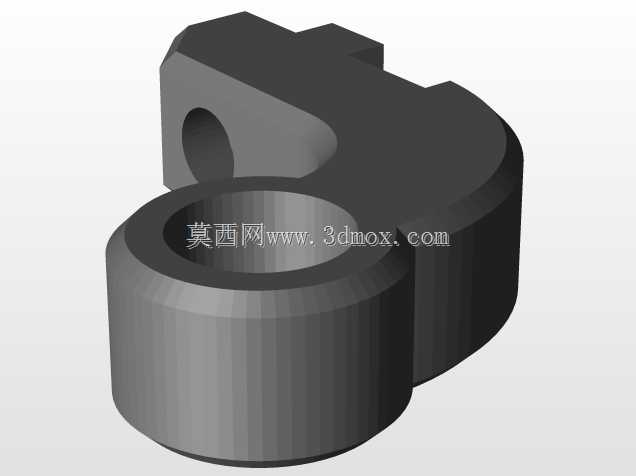

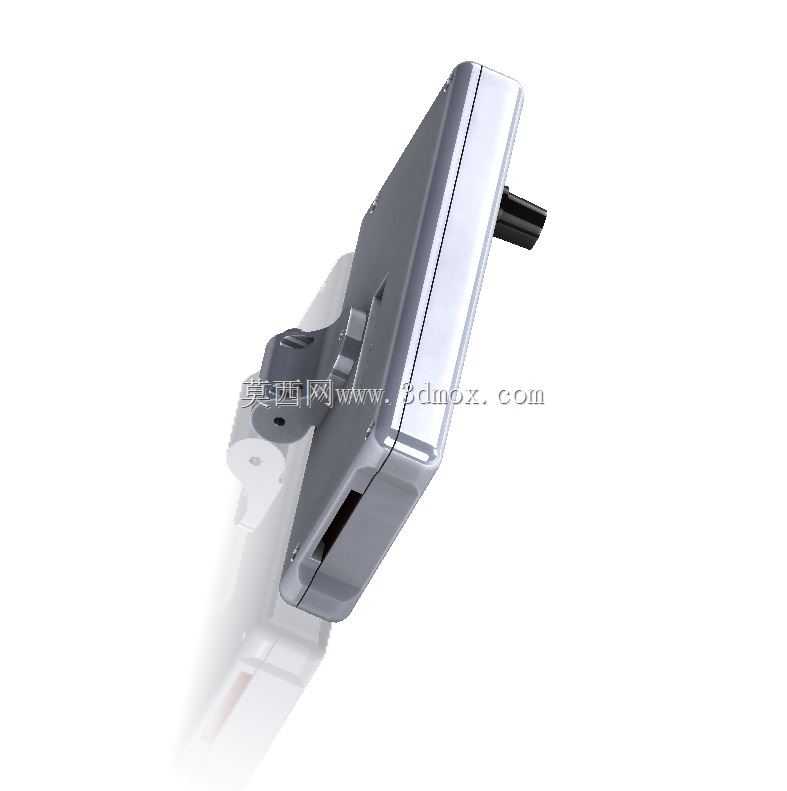

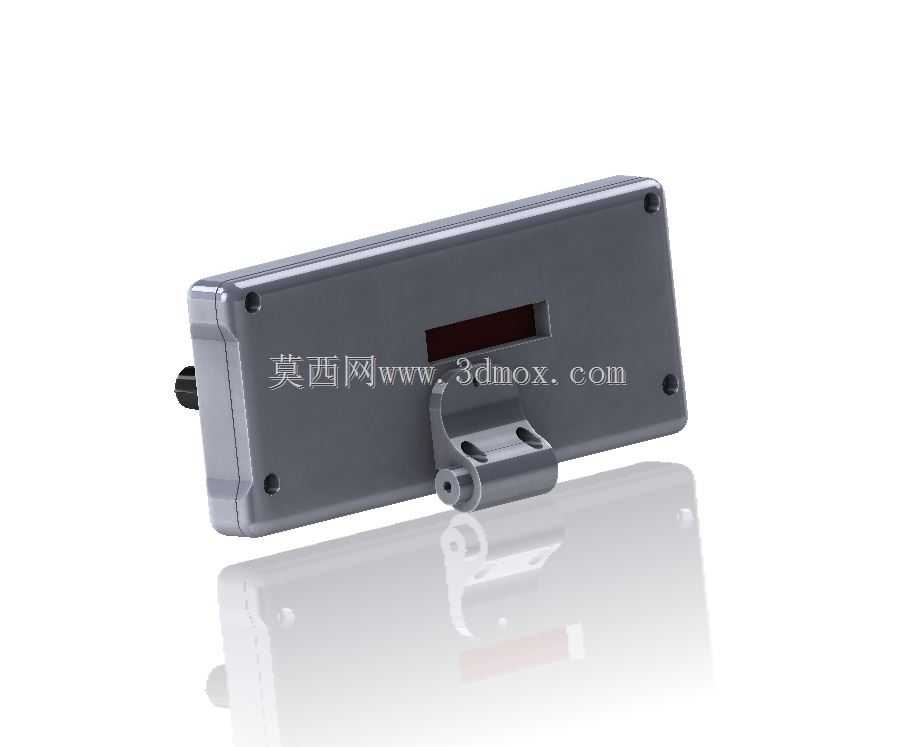

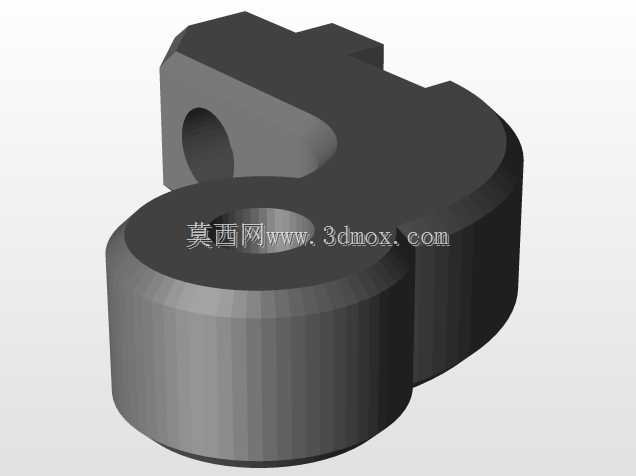

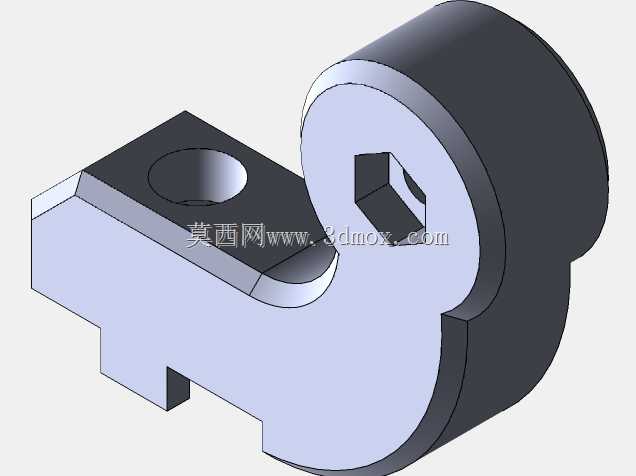

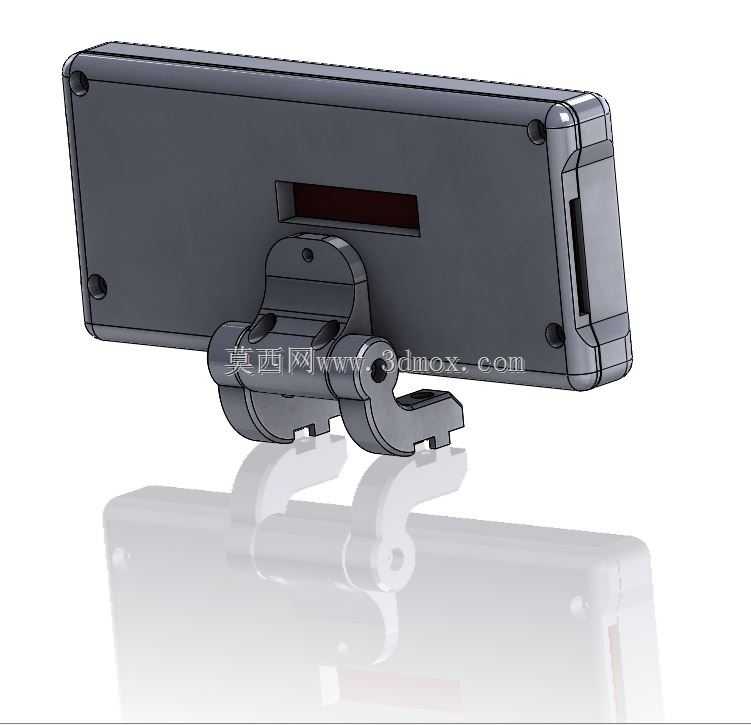

　　外形尺寸与安装边界方面，整体壳体做了窄边设计，正面宽度控制在100mm以内，高度控制在60mm左右，厚度仅为35mm，相比常规控制器壳体厚度缩减了近40%，安装时不会过多占用设备周边的操作空间。安装支架采用了铰接式结构，支架与壳体连接的位置可以调整俯仰角度，使用者可以根据自己的操作视角调整屏幕的倾斜角度，避免屏幕反光看不清参数。支架底部做了两个安装孔位，既可以用螺丝固定在设备的型材框架上，也可以粘贴防滑胶垫放置在桌面使用，适配不同的安装场景。壳体上下两端都预留了散热格栅，格栅采用窄缝式设计，缝隙宽度控制在2mm，既可以保证内部主控板工作时的空气流通散热，又能避免较大的杂物掉入壳体内部造成电路短路。壳体的边角全部做了R3的圆角处理，没有尖锐的棱角，安装和操作时不会划伤手部，也能降低磕碰时壳体边角开裂的概率。

　　从结构细节来看，壳体的上下盖采用卡扣加定位柱的组合固定方式，定位柱保证上下盖组装时的对位精度，卡扣则省去了底部螺丝的安装，拆开维护时只需要用撬片轻轻撬开卡扣就能打开壳体，比全螺丝固定的结构维护更加方便。屏幕安装位的内侧做了遮光挡边，避免屏幕背光从屏幕与壳体的缝隙漏出，影响显示效果的同时也能减少光线对周边操作环境的干扰。旋钮安装位的外侧预留了标识刻印的平面，可以直接在壳体上刻印功能标识，不需要额外粘贴标识标签，长期使用也不会出现标识磨损脱落的问题。接线开口的位置对应不同的接线功能做了大小区分，电源接口的开口尺寸最大，信号接口的开口尺寸依次减小，接线时可以快速对应接口位置，减少接错线的概率。
