Prusa MK2 3D打印机铝制热床托架结构件

　　该结构件为Prusa MK2机型配套的热床安装托架，是FDM熔融沉积型桌面3D打印机的核心承载部件，直接决定打印平台的安装精度与长期运行稳定性。从实际应用场景来看，这类托架主要承担热床组件的固定、调平基准传递以及运动过程中的载荷承载作用，桌面级3D打印机在长时间打印作业时，热床会持续处于加热状态，同时伴随Y轴方向的往复进给运动，托架的结构刚性与形位公差直接影响首层打印附着力、模型层纹一致性，甚至会因长期形变导致打印过程中平台移位、模型翘边脱落等常见故障。

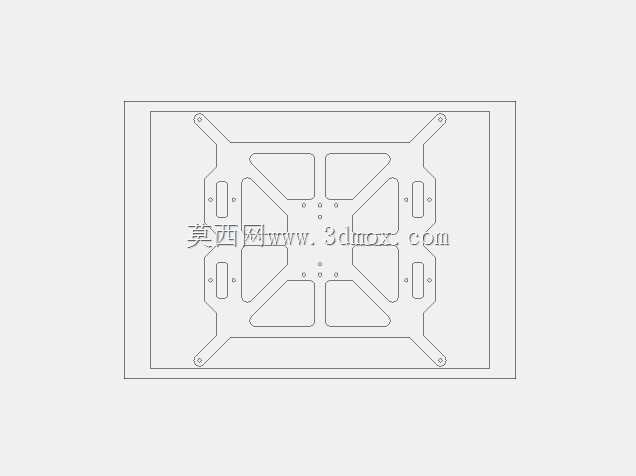

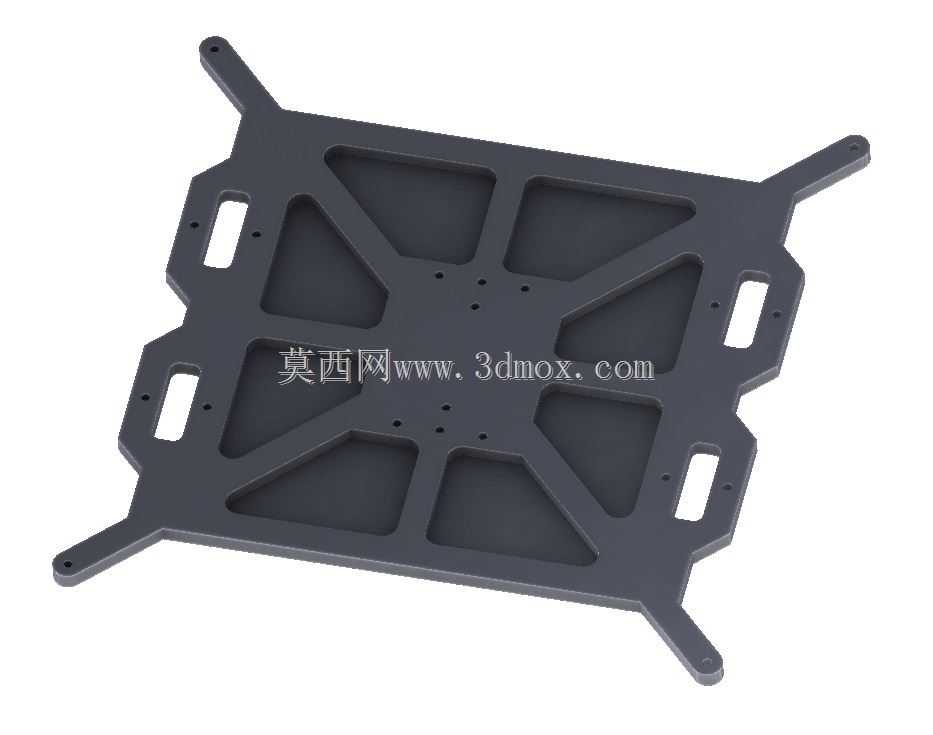

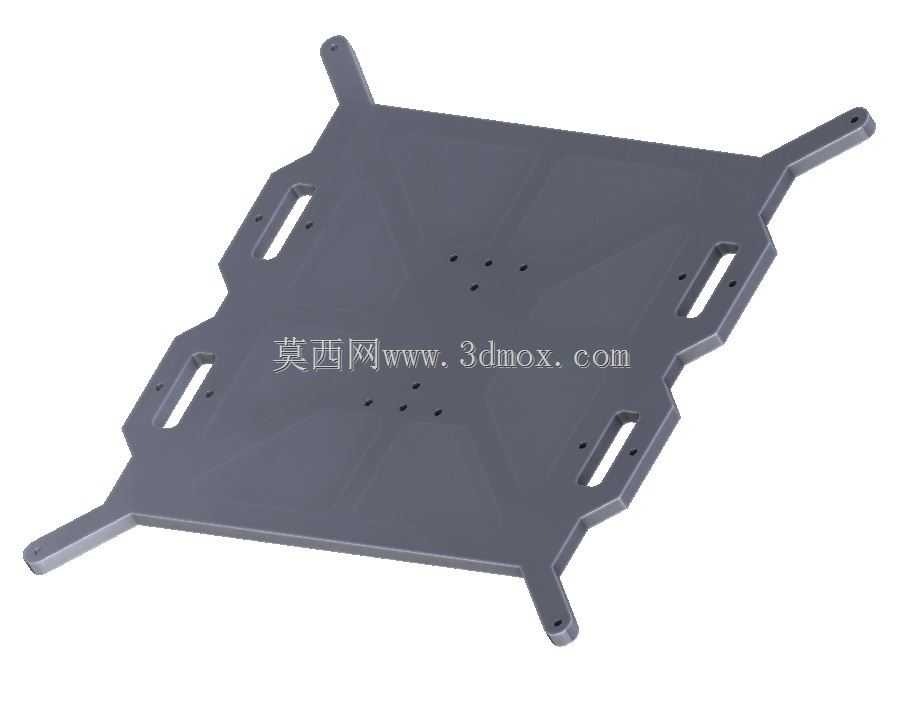

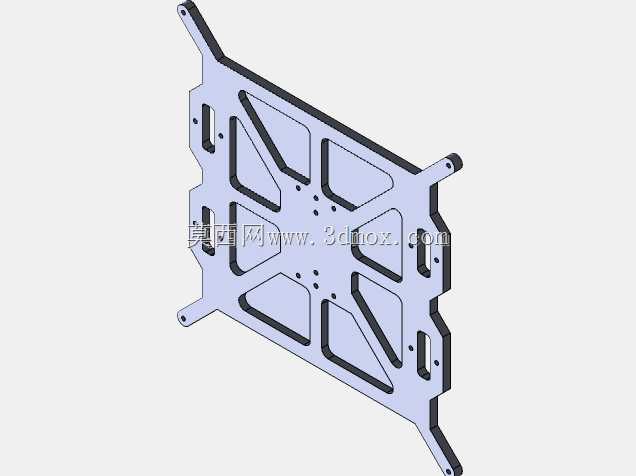

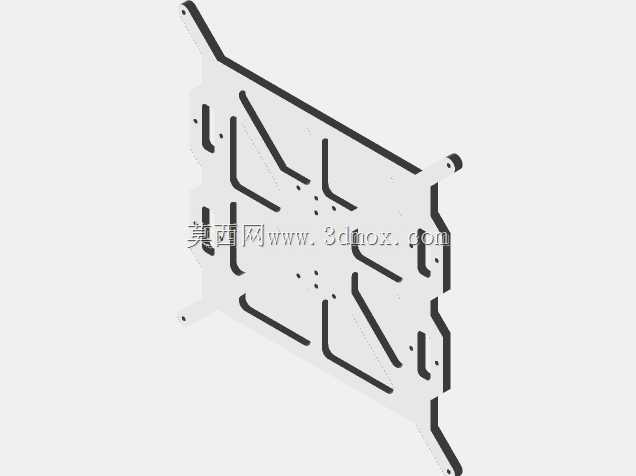

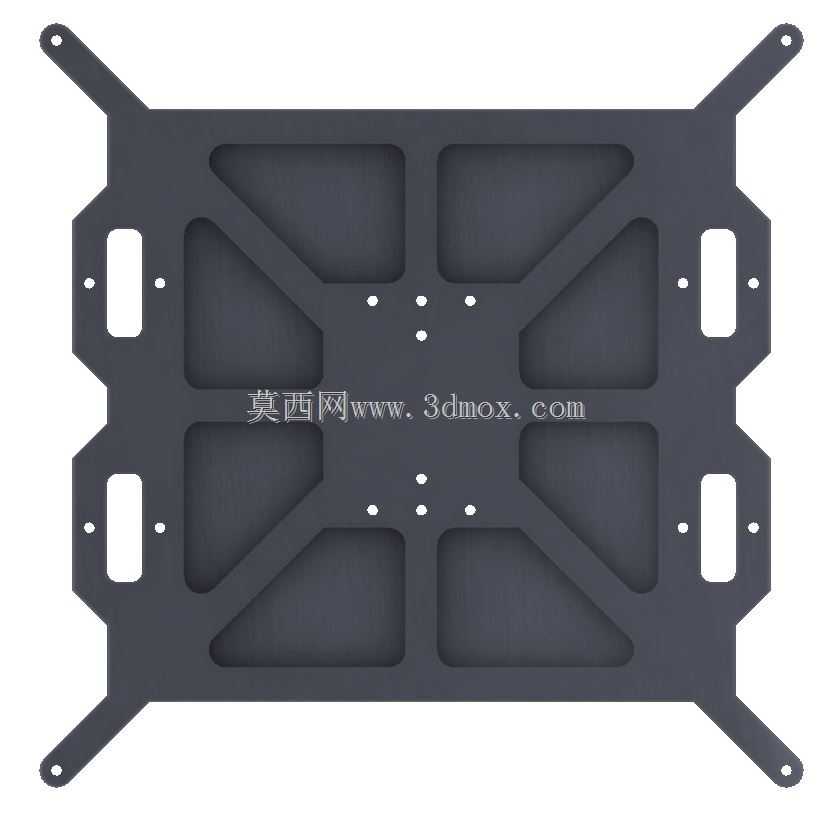

　　从功能特性层面分析，该托架采用6mm厚度铝合金板材加工成型，相比常见的亚克力、冷轧钢托架，铝合金材质兼具轻量化与高刚性优势，密度仅为钢材的三分之一左右，能有效降低Y轴运动组件的整体惯量，减少步进电机加减速过程中的负载冲击，同时铝合金的导热系数远高于非金属托架，可避免热床热量在托架位置形成局部积温，减少热形变累积。托架整体采用对称式桁架镂空设计，中心区域预留热床加热线、温度传感器走线孔位，四个延伸支臂为热床调平弹簧的安装位，支臂末端的定位凸台与打印机Y轴运动滑块的安装孔位完全匹配，无需额外加工转接件即可完成装配。

　　设计思路上，该结构充分考虑了桌面级3D打印机的装配公差适配需求，所有安装孔位均设计有长圆形调节余量，可兼容不同批次热床的安装孔位偏差，同时调平安装位的镂空槽结构，能为调平弹簧提供足够的伸缩行程，避免弹簧压缩过程中与托架本体发生卡滞。托架的加强筋布局完全贴合热床的受力分布，中心区域的三角形加强筋将热床的重力载荷均匀分散到四个安装支臂，即使热床持续加热到110℃的ABS打印工作温度，托架整体平面度公差也能控制在0.2mm以内，远优于普通平板式托架的形变控制能力。

　　从安装边界与尺寸适配来看，该托架的外轮廓支臂间距完全匹配Prusa MK2机型的Y轴运动行程范围，支臂末端的安装孔中心距与原厂Y轴滑块安装位完全一致，安装时无需修改原有设备的机架结构，直接替换原厂托架即可完成升级。托架上的三个长圆形镂空槽为热床调平组件的让位结构，可兼容原厂的M3调平螺丝与弹簧组件，中心区域的密集小孔为热床温度传感器与加热线的穿线位，走线后可通过扎带固定在托架背面的预留走线槽内，避免运动过程中线缆与其他部件发生剐蹭。

　　在实际设备运行过程中，这类铝制托架相比原厂亚克力托架的抗疲劳性能提升明显，亚克力材质在长期热循环与振动载荷作用下，容易在安装孔位出现应力开裂，而6mm铝合金托架的抗疲劳强度可满足上万小时的连续打印作业需求，同时铝合金材质的表面阳极氧化处理可避免长期使用过程中出现氧化锈蚀，减少因表面锈蚀导致的安装位接触不良、调平精度漂移等问题。托架的整体重量控制在200g以内，不会额外增加Y轴步进电机的负载，可保持原有设备的运动速度与加速度参数不变，无需重新调试固件即可直接投入使用。

　　针对结构设计从业者而言，该托架的桁架式镂空设计具备较高的参考价值，在保证结构刚性的前提下最大化去除冗余材料，既控制了零件成本与重量，又通过三角形加强结构避免了大尺寸平板件的翘曲形变问题，所有安装位的公差设计均充分考虑了FDM设备的装配误差累积，预留的调节余量可大幅降低装配难度，同时减少后期调试维护的工作量，是桌面级3D打印机升级改造中实用性较强的结构替换件。
