3030规格3D打印机挤出机风扇保护罩

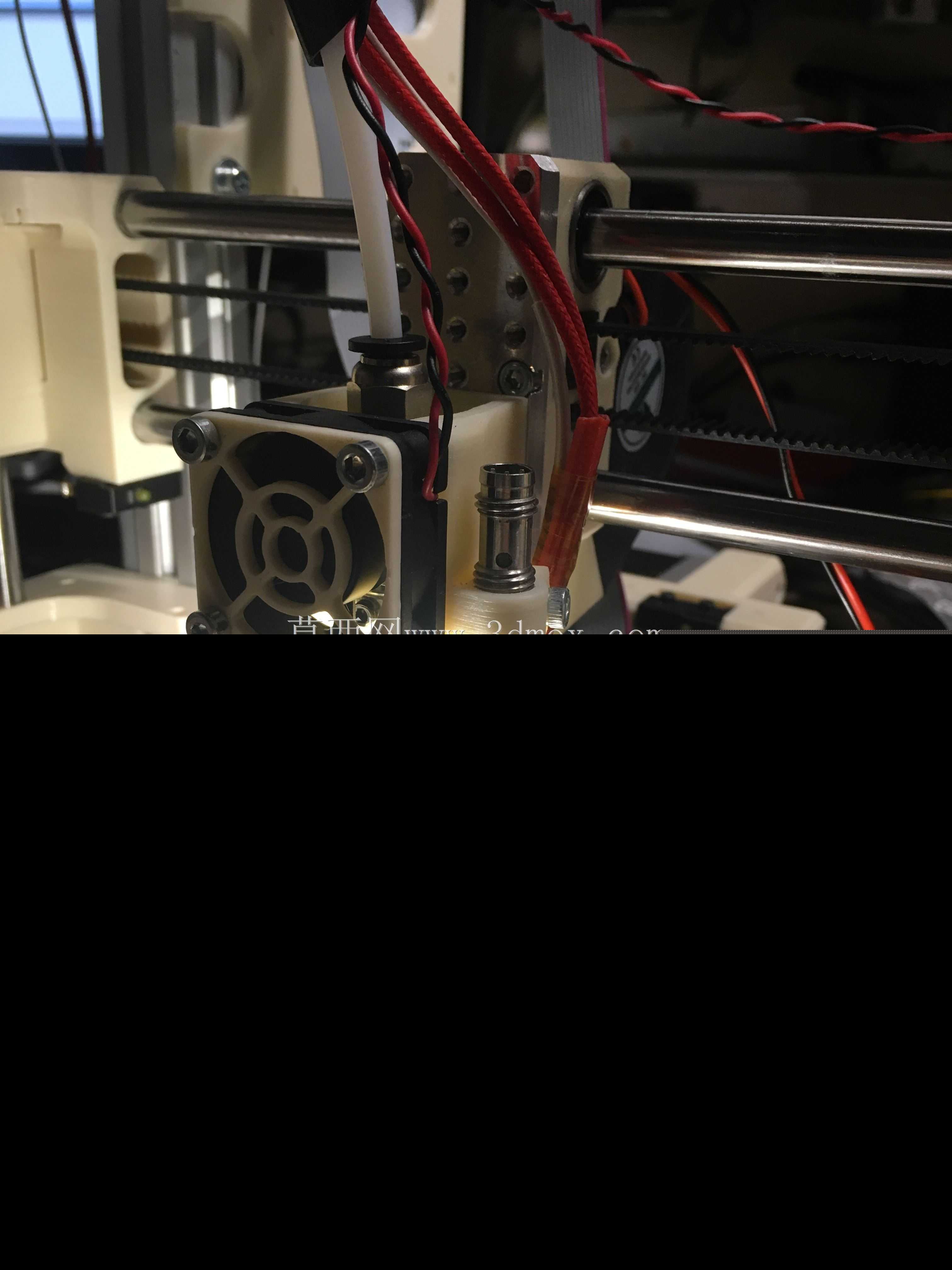

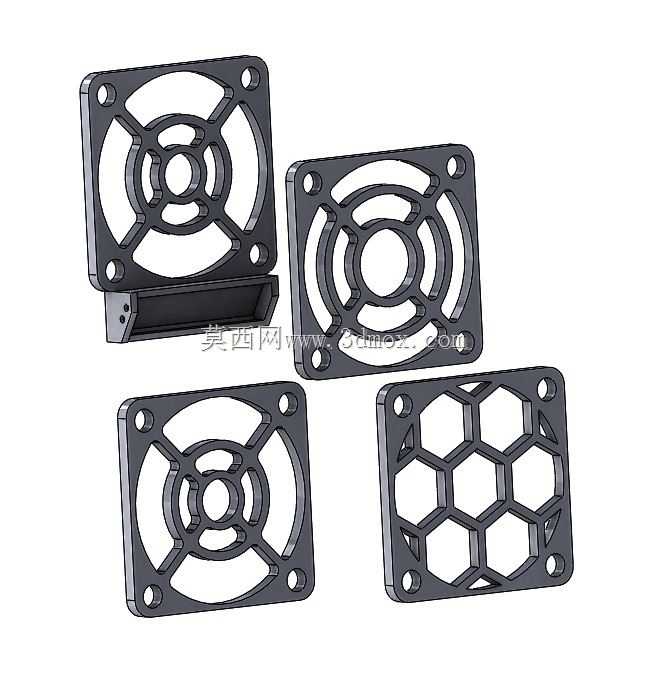

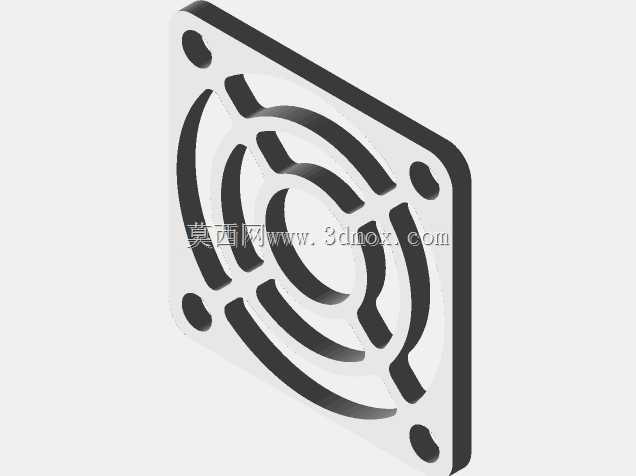

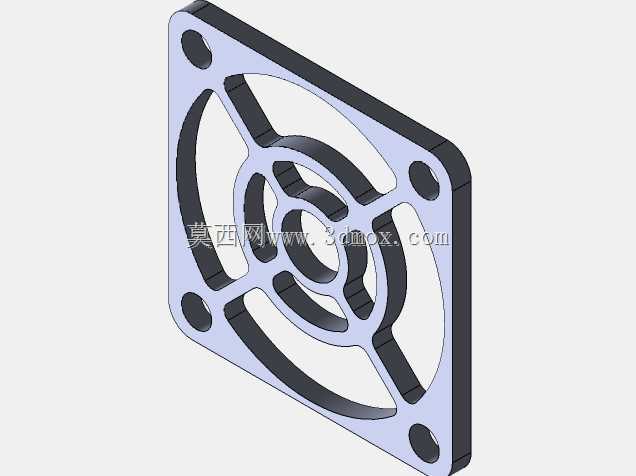

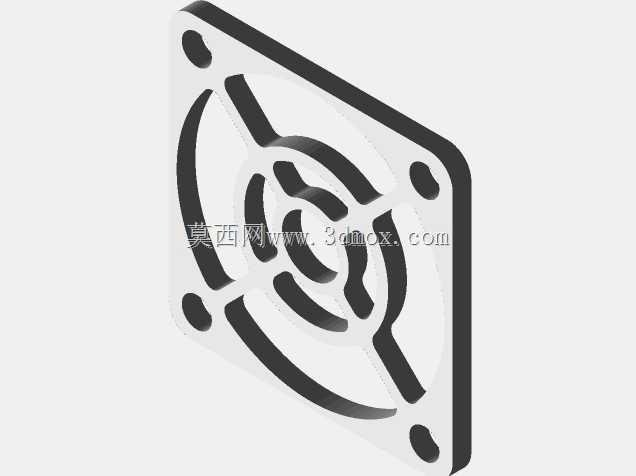

　　桌面级FDM3D打印机的挤出机散热端，长期处于高温、线材碎屑飞溅的工作环境，轴流风扇作为散热核心部件，扇叶直接裸露在外很容易被掉落的耗材碎屑、弯折的线材端头卡滞，轻则造成风扇停转散热失效引发挤出头堵头，重则直接烧毁风扇电机甚至波及挤出机加热电路，这类小尺寸风扇的防护结构一直是DIY改装和量产机型设计中容易被忽略的细节。本次设计的四款30x30mm安装规格风扇保护结构，完全匹配桌面级挤出机常用的3010轴流风扇安装尺寸，安装孔位采用四角对称布局，孔中心距严格对齐标准30mm风扇的25mm孔距参数，安装后护罩整体突出风扇端面的厚度控制在3mm以内，不会和挤出机周边的送丝机构、自动调平传感器产生运动干涉，适配绝大多数近程、

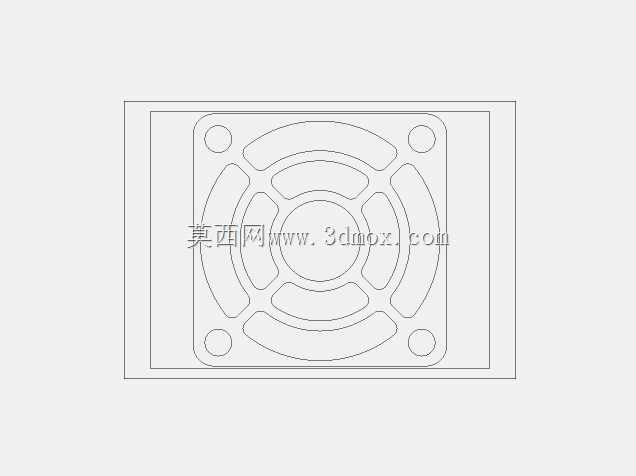

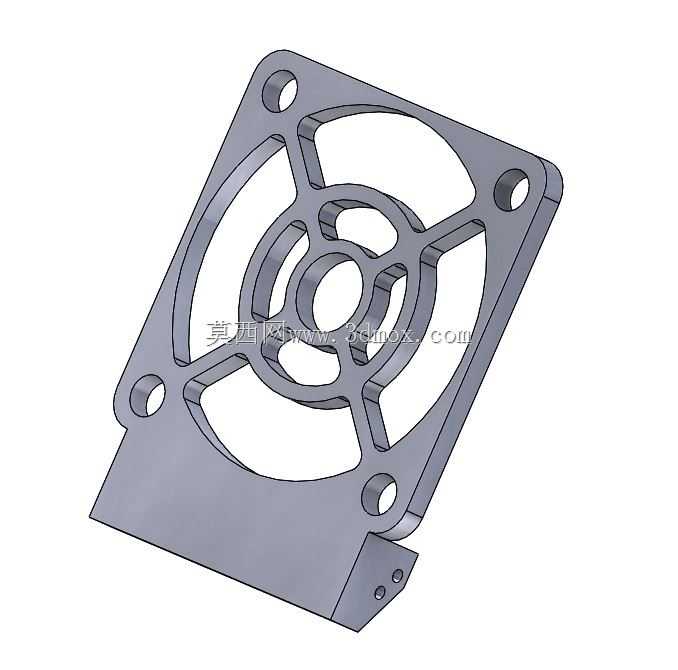

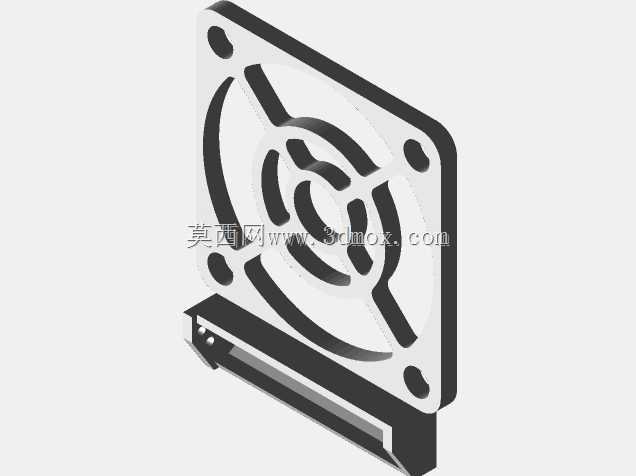

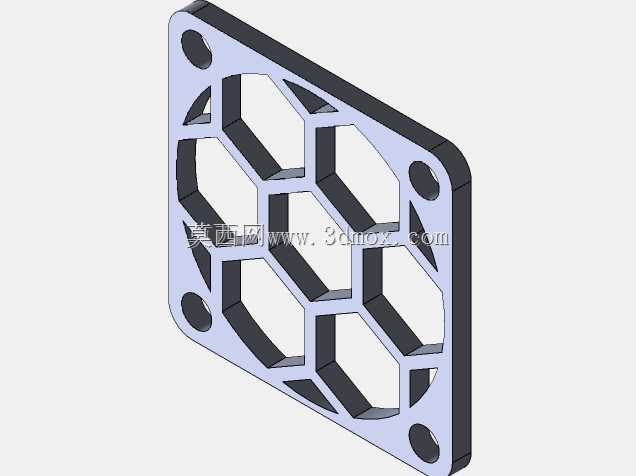

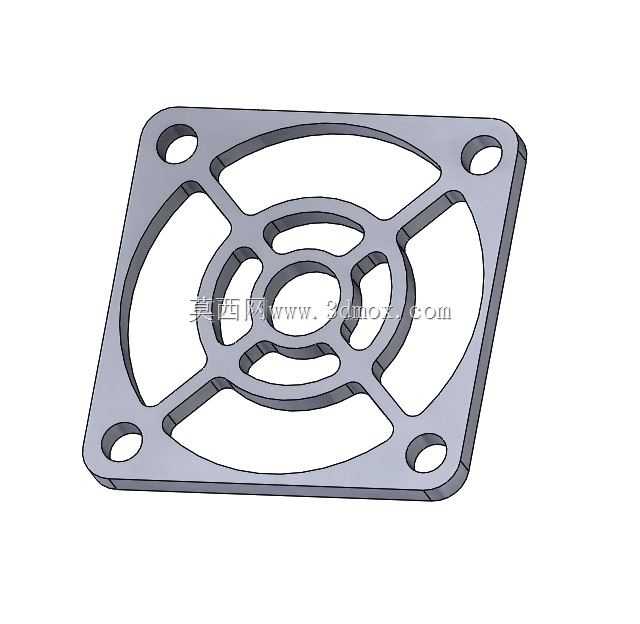

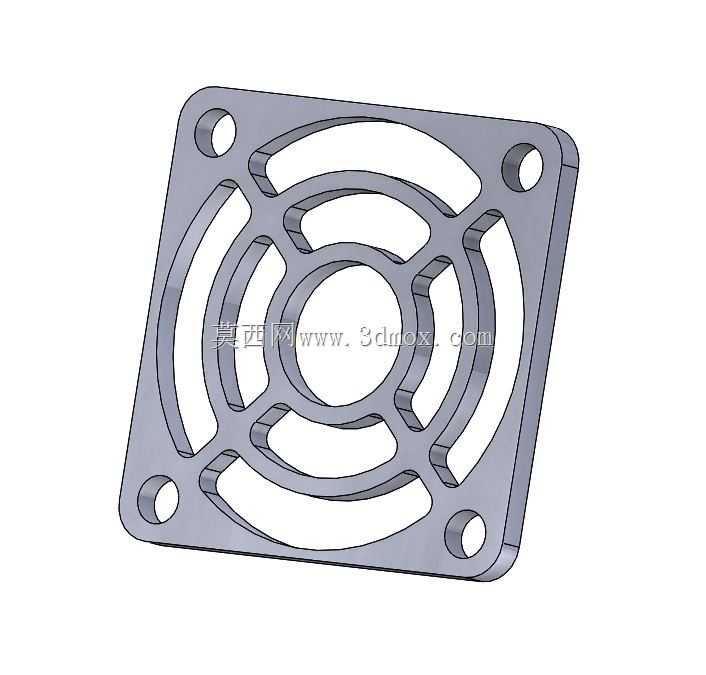

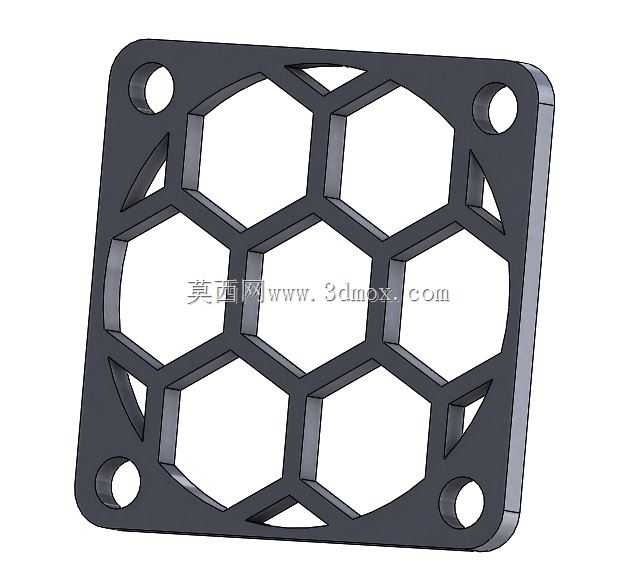

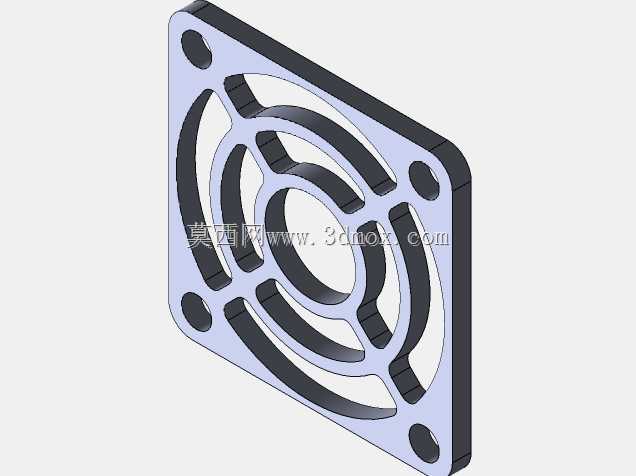

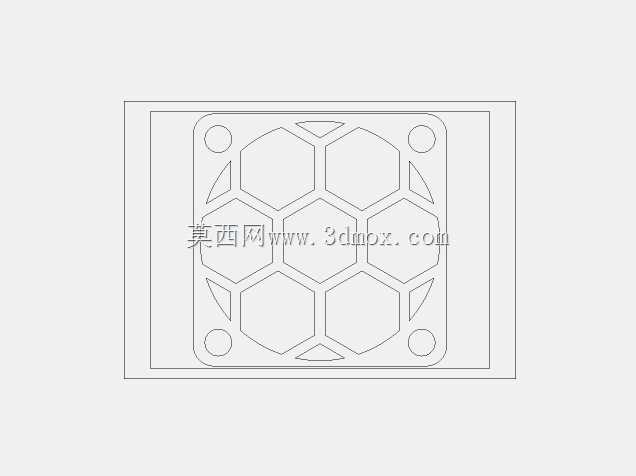

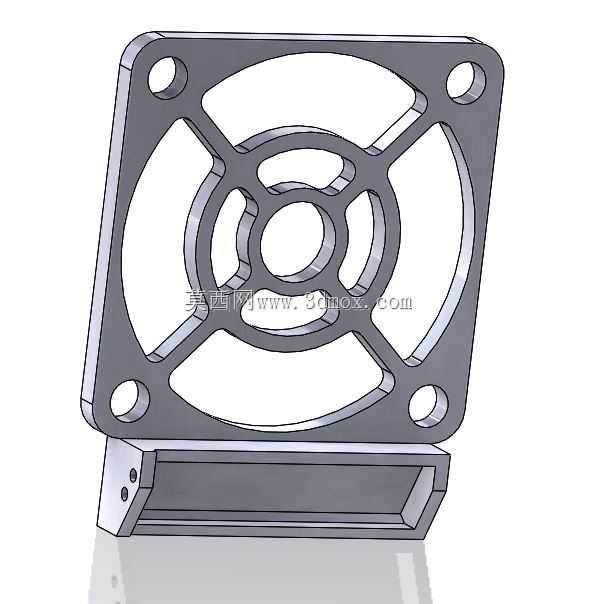

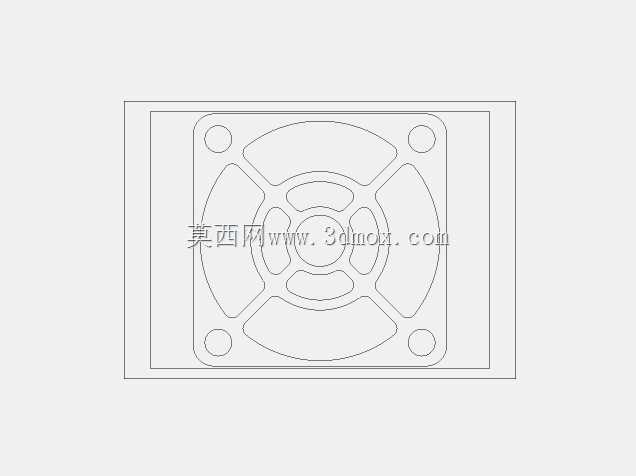

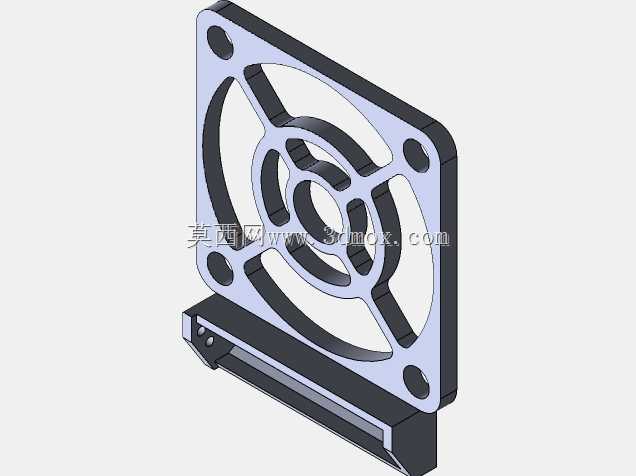

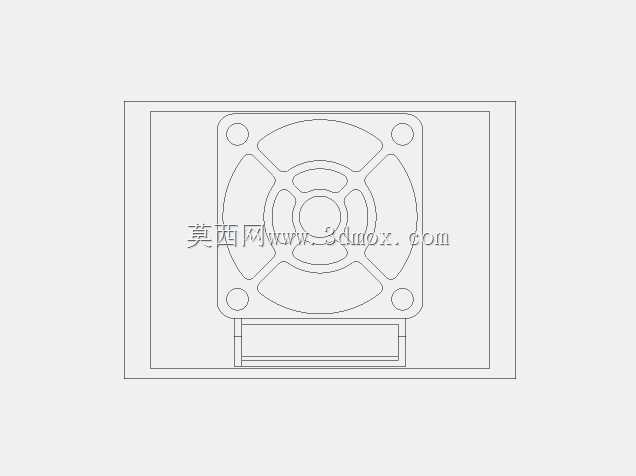

　　远程挤出机的散热端安装空间。四款护罩分别对应不同的使用场景：带侧向导流槽的款式，可将风扇吹出的定向气流部分导向挤出机的送丝齿轮位置，在散热的同时顺带吹走送丝轮啮合时磨下的PLA、PETG碎屑，减少碎屑堆积卡滞送丝轮的概率；同心环栅格的基础款采用等宽环形筋条搭配径向连接筋，通风率达到65%以上，在保证防护强度的前提下尽可能降低风阻，不会因为加装护罩造成风扇风量衰减；带中心避让环的款式专门适配带LED指示灯的风扇，中心预留的圆形避让位不会遮挡风扇中心的状态指示灯，用户可以直观通过灯光判断风扇供电状态；蜂窝栅格款采用正六边形蜂窝筋布局，在同等筋厚条件下结构抗冲击强度比同心环款式高40%左右，适合经常需要拆装维护、

　　工作环境存在较多硬质碎屑的工业级桌面3D打印机使用。设计过程中所有筋条的厚度统一设置为1.2mm，适配PLA、ABS、PETG等常用3D打印耗材的打印成型特性，打印时无需添加支撑结构，护罩所有边角均做了R0.5mm的圆角处理，既避免打印时出现锐边翘曲，也能防止安装维护时划伤手部。安装时直接将护罩垫在风扇与安装支架之间，使用原有风扇的M3自攻螺丝即可完成固定，不需要额外修改安装孔位或者加装固定件，替换成本极低。这类小尺寸防护结构虽然不属于3D打印机的核心功能部件，但在长期连续打印的工况下，能够有效降低风扇损坏的概率，减少因为散热失效造成的打印故障，对于追求设备稳定性的批量打印场景、长时间无人值守打印场景，

　　这类细节结构的优化能够明显降低设备运维成本。设计时也充分考虑了不同用户的改装需求，所有款式的安装面都做了0.2mm的平面度公差控制，安装后不会出现翘边、缝隙过大的问题，护罩的栅格间隙统一控制在4mm以内，既能够阻挡绝大多数耗材碎屑、线材端头进入扇叶区域，也不会因为间隙过小造成通风阻力过大，经过实际装机测试，加装护罩后风扇出风口的风量衰减控制在8%以内，完全满足挤出机散热端的风量要求，连续72小时满负荷打印测试中，挤出机冷端温度稳定在合理区间，没有出现因为护罩挡风造成的冷端温度升高、耗材提前软化堵头的问题。
