HPI Baja 5B遥控车减震垫环结构设计

　　在RC越野模型车的行走系统设计中，减震垫环是连接减震器与悬挂摆臂的核心缓冲零件，直接决定了车辆在非铺装路面行驶时的滤震表现与冲击耐受能力，这款适配HPI Baja 5B车型的减震垫环，针对大比例油动遥控车的高冲击工况做了针对性的结构优化。从实际使用场景来看，1/5比例的Baja 5B车型常被用于沙地、碎石路、跳台等极端越野场景，减震器在落地瞬间会承受数倍于车身重量的瞬时冲击，垫环作为减震器端部的受力转接件，既要承担轴向的冲击载荷，又要抵消悬挂摆动带来的径向剪切力，同时还要避免减震器筒身与金属安装座直接硬接触产生的磨损与异响。

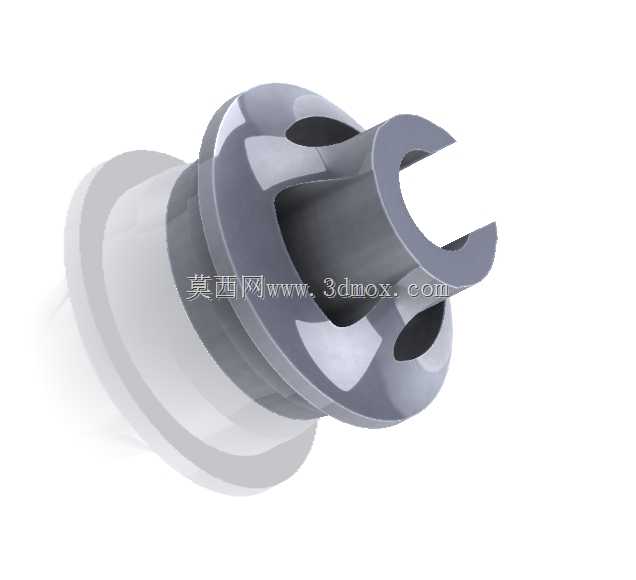

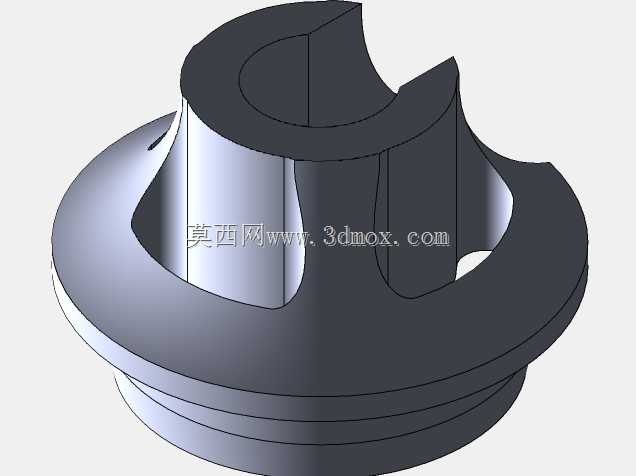

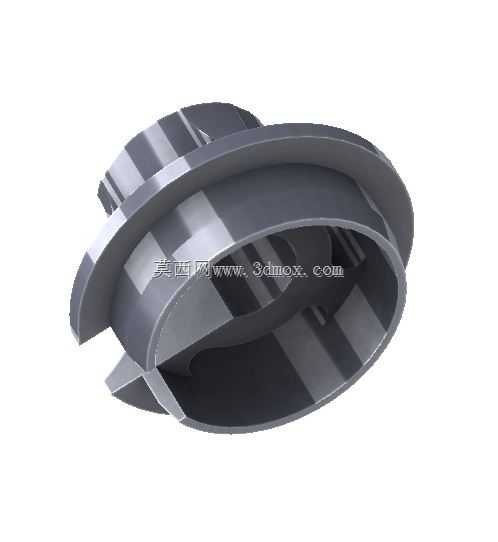

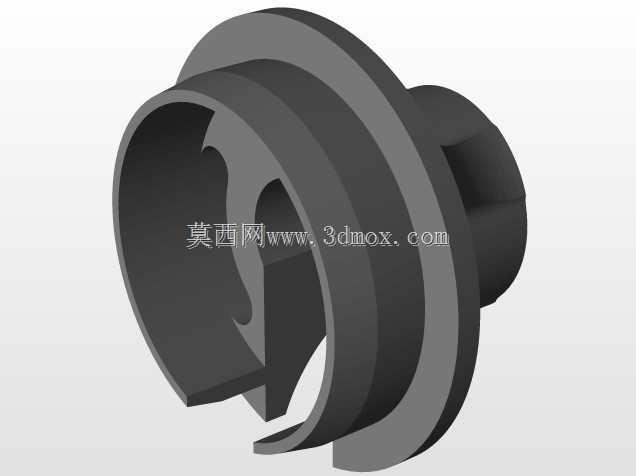

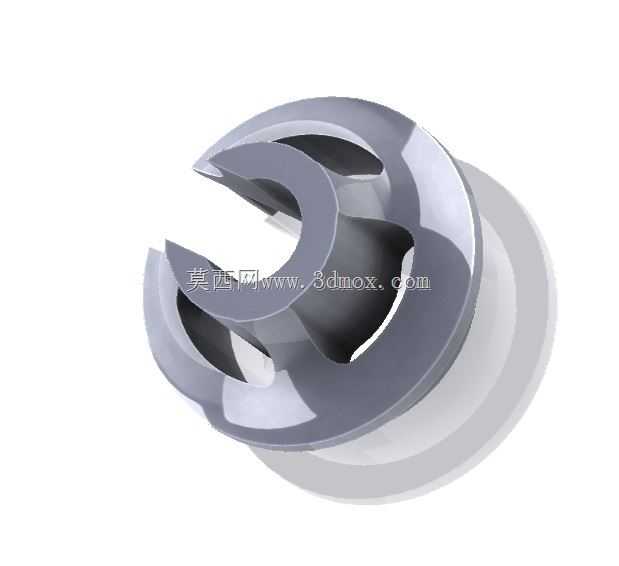

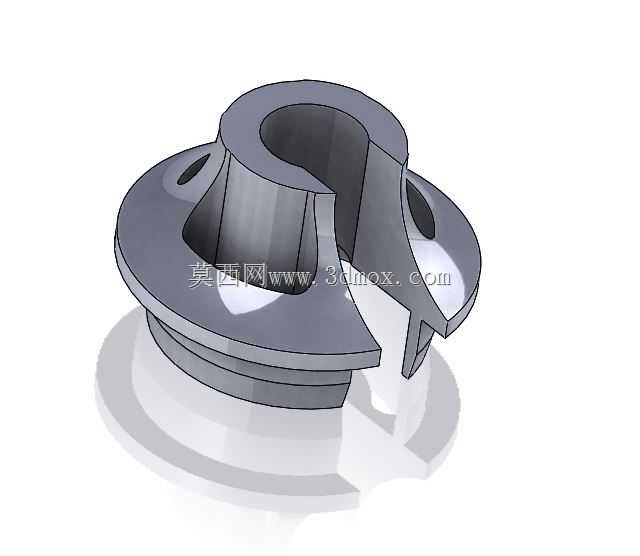

　　从结构设计思路上，这款垫环采用了阶梯式轴段布局，靠近减震器筒身的一侧做了大直径法兰凸缘结构，凸缘端面预留了均匀分布的弧形减重槽，在不降低结构强度的前提下减少了零件自重，同时弧形槽的走向与安装时的旋转受力方向匹配，能够分散螺栓压紧时的应力集中，避免长期受压后出现法兰边缘开裂的问题。垫环的中心通孔与减震器活塞杆的配合公差控制在H7/g6的间隙配合区间，既保证活塞杆往复运动时不会出现卡滞，又能限制活塞杆的径向窜动量，避免减震油封出现偏磨导致的漏油问题。垫环的开口侧采用了对称的叉形卡槽结构，卡槽的宽度与悬挂摆臂的安装销直径匹配，卡槽根部做了R2的圆角过渡，避免冲击载荷下卡槽根部出现应力断裂，同时卡槽的两个侧壁做了0.5°的拔模斜度，既方便注塑或机加工时的脱模/退刀，也能在安装时起到导向作用，降低装配难度。

　　从安装边界尺寸来看，垫环的最大法兰直径与原车减震器的安装座沉孔直径匹配，安装后法兰端面完全沉入沉孔内，不会突出于安装座表面，避免车辆行驶中被飞石磕碰损坏；垫环的总轴向长度经过精准核算，安装后减震器的预压行程与原厂设计值保持一致，不会改变原车的悬挂几何参数，更换后不需要重新调整减震预压与车身高度。垫环的非配合表面做了哑光磨砂处理，既能够提升零件的外观质感，也能减少装配时与相邻零件的粘连风险，配合面则做了高精度的光整处理，表面粗糙度控制在Ra1.6以下，保证与减震器端面、安装座端面的贴合度，避免出现压紧后松动的问题。

　　在功能特性上，这款垫环采用了高韧性的改性尼龙材质加工，相比原厂的普通橡胶垫环，具备更高的抗冲击强度与耐疲劳性能，在-10℃到60℃的使用温度区间内都能保持稳定的力学性能，不会因为低温变脆或者高温软化导致缓冲性能下降。垫环的法兰端面与卡槽侧壁的厚度经过有限元仿真验证，在承受1500N的瞬时轴向冲击时，最大应力值远低于材料的屈服强度，能够满足大跳落地、高速冲坡等极端工况的使用需求。同时垫环的结构设计充分考虑了维修更换的便捷性，拆卸时不需要完全拆解减震器总成，只需要松开安装座的固定螺栓，即可将旧垫环从卡槽中取出更换，大幅降低了日常维护的时间成本。

　　在实际装车测试中，这款垫环能够有效过滤减震器传递到悬挂摆臂的高频振动，减少车架金属部件的共振异响，在连续跳跃工况下，垫环的缓冲变形量控制在0.3mm以内，不会因为过度变形导致减震器出现行程偏移，同时能够吸收部分侧向冲击力，保护减震器筒身不会因为侧向受力出现弯曲变形。相比传统的平垫结构，这款带叉形卡槽的垫环能够同时实现轴向缓冲与径向定位的双重功能，减少了安装所需的零件数量，降低了装配复杂度，也避免了多个垫片叠加安装时出现的错位、松动问题。对于RC模型改装与维修从业者来说，这款垫环的三维结构数据能够直接用于零件的复刻加工与改装优化，在建模过程中可以基于现有结构调整材质参数、尺寸公差，适配不同改装强度的使用需求，比如针对大排量动力改装的车型，可以适当增加法兰厚度与卡槽根部圆角，进一步提升零件的载荷耐受能力。
