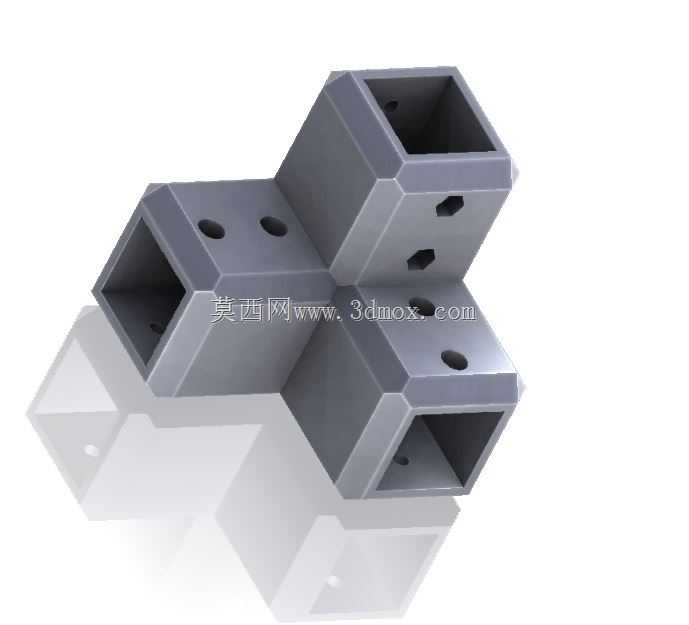

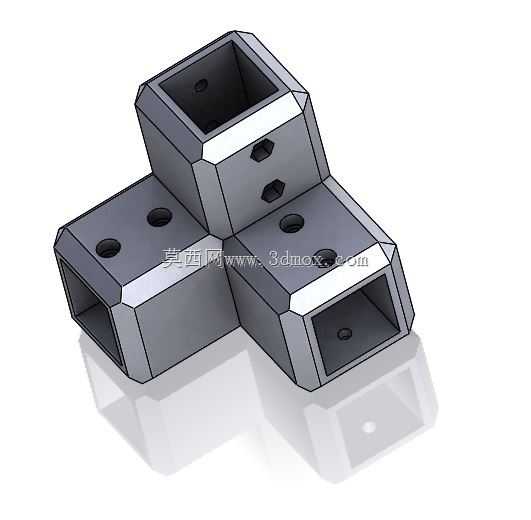

2020铝型材90度直角连接角托架

　　在工业铝型材框架搭建的各类场景中，直角连接部位的强度与定位精度直接决定了整体框架的稳定性，这款适配2020规格铝型材的角托架，正是针对小截面型材直角拼接需求开发的专用连接构件。日常做小型设备机架、桌面级工装台架、3D打印机框架、小型检测工位护罩框架时，经常会遇到两根20mm截面铝型材需要做90度垂直拼接的情况，传统的内置角码虽然隐藏性好，但安装时需要在型材槽内预置螺母，对于后期改装、局部加固的场景操作十分不便，而且内置连接的抗扭强度有限，在设备存在小幅振动、频繁启停负载的工位，很容易出现连接位松动、框架偏移的问题。这款角托架采用外置包覆式的连接思路，直接贴合在两根垂直铝型材的外角位置，不需要提前在型材内部预置连接件，

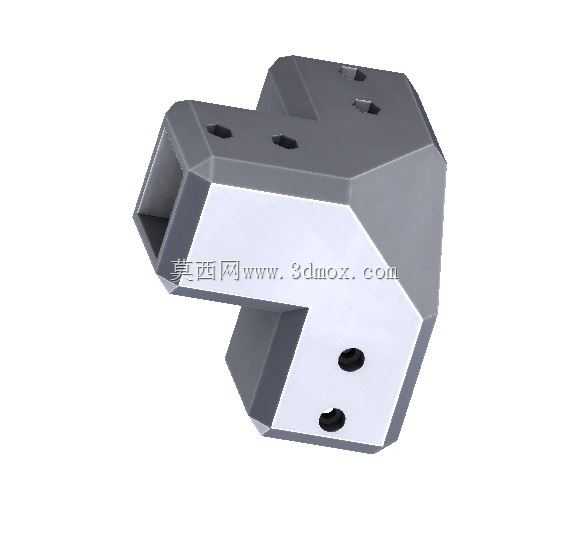

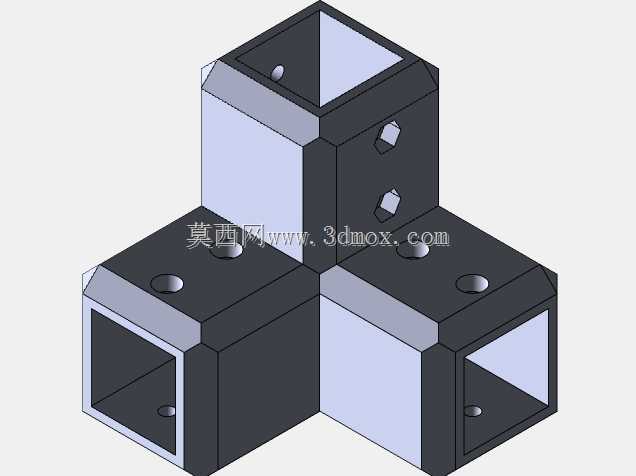

　　安装时只需要在型材对应位置打M3规格的安装孔，通过螺丝直接从托架外侧锁入型材壁即可完成固定，不管是新框架组装还是现有框架的局部加固，都能快速完成操作，不需要拆解原有框架结构。从结构设计来看，托架的两个垂直连接面分别做了与铝型材外表面贴合的平面加工，连接面的平面度控制在合理公差范围内，安装后不会出现局部翘边、贴合不严的问题，每个连接面上都设置了两个M3螺丝安装孔，双孔固定的形式可以避免单螺丝固定时出现的托架绕螺丝转动的问题，连接后的抗扭能力比单孔连接提升数倍。托架的转角位置做了加厚处理，避免直角部位受应力集中出现断裂的问题，外边缘做了小倒角处理，安装过程中不会划伤操作人员，也不会和周边的管线、外装护板出现干涉。在安装边界上，

　　这款托架完全适配截面尺寸20mm×20mm的标准工业铝型材，两个连接臂的长度刚好覆盖铝型材的安装面，不会过度突出型材表面占用额外安装空间，安装后托架外表面与铝型材外表面的落差控制在极小范围内，后续在框架外侧安装门板、亚克力护板、走线槽时，不会因为托架突出出现护板无法贴平的问题。实际应用中，这类角托架除了常规的框架直角连接，还可以用在型材框架的脚部加固、型材与板材的垂直连接、小型滑轨安装座的直角固定等场景，比如在做小型物料分拣滑道的侧边挡板固定时，可以用这款托架把垂直的挡板和底部的铝型材导轨连接起来，相比直接用螺丝锁合，托架的受力面更大，长期受物料冲击也不会出现挡板变形脱落的问题。在做桌面级实验工装的架体搭建时，

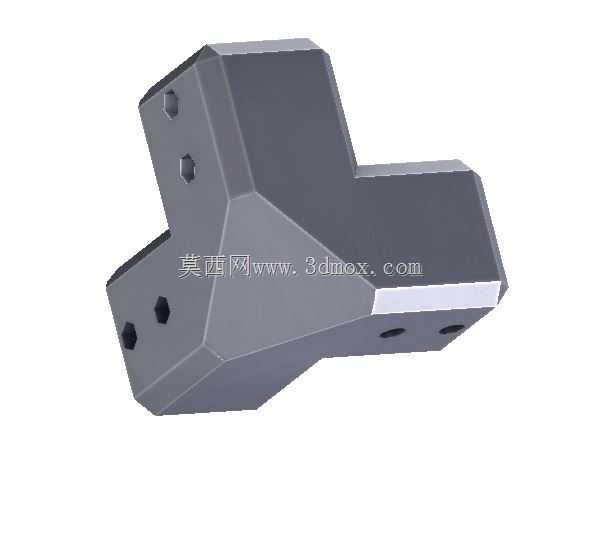

　　经常需要在框架上加装小型传感器、气路接头、小型操作按钮，利用这款角托架的安装孔位，还可以拓展安装小型的附件安装板，不需要额外在型材上开槽打孔，降低现场改装的加工难度。设计这款托架的三维模型时，重点考虑了安装孔位的同轴度、连接面的贴合度，以及转角处的应力分布，通过对转角位置做圆弧过渡加厚，避免了3D打印或者机加工过程中出现的应力变形问题，不管是采用FDM3D打印做快速原型验证，还是采用铝合金机加工做批量生产的零件，这个结构都能很好的适配加工工艺，不会出现薄壁断裂、加工震纹等问题。在选型使用时需要注意，这款托架适配的是壁厚1.5-2mm的标准2020铝型材，安装前需要在型材连接面预钻直径2.5mm的底孔，攻M3螺纹后再锁合螺丝，如果是用于负载较大的连接位，可以在螺丝上涂抹少量螺纹胶，进一步提升连接的防松能力，在振动较强的设备上使用时，可以在托架和型材的贴合面之间加装薄橡胶垫片，既可以提升摩擦力防松，也能吸收部分振动，避免长期振动导致螺丝松动。相比市面上常见的压铸角码，这款托架的连接面没有多余的加强筋凸起，安装后外观更整洁，对于有外观要求的桌面设备、展示类框架，安装后不会有突兀的凸起结构，整体一致性更好。
