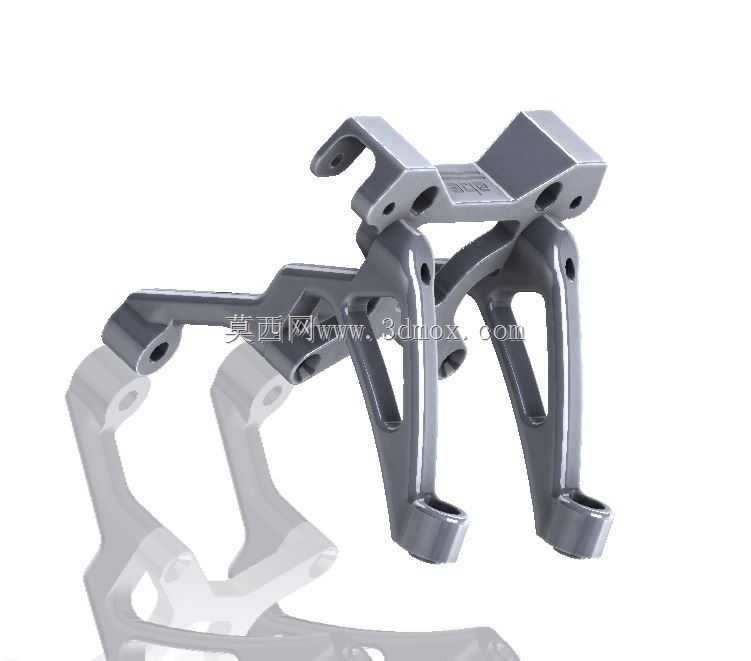

遥控越野赛车前减震塔连接固定支架

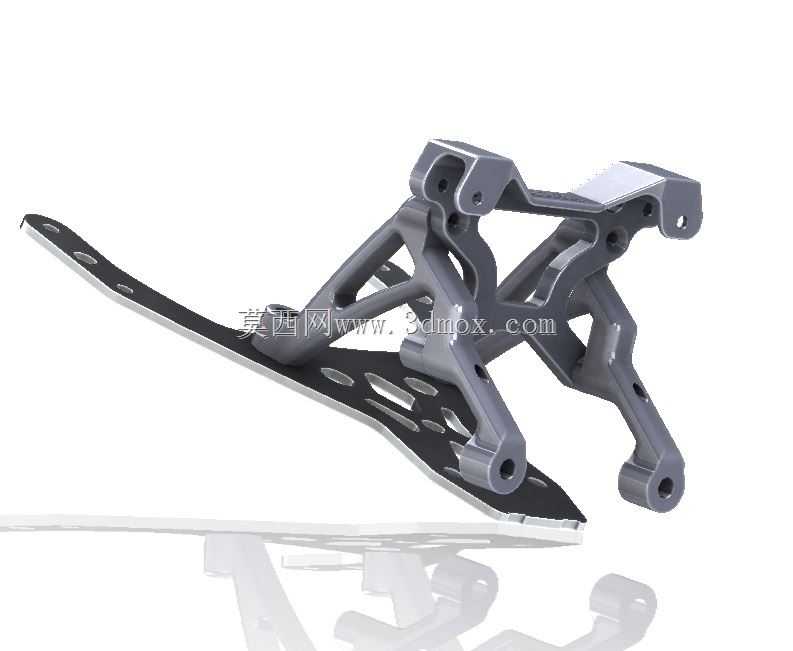

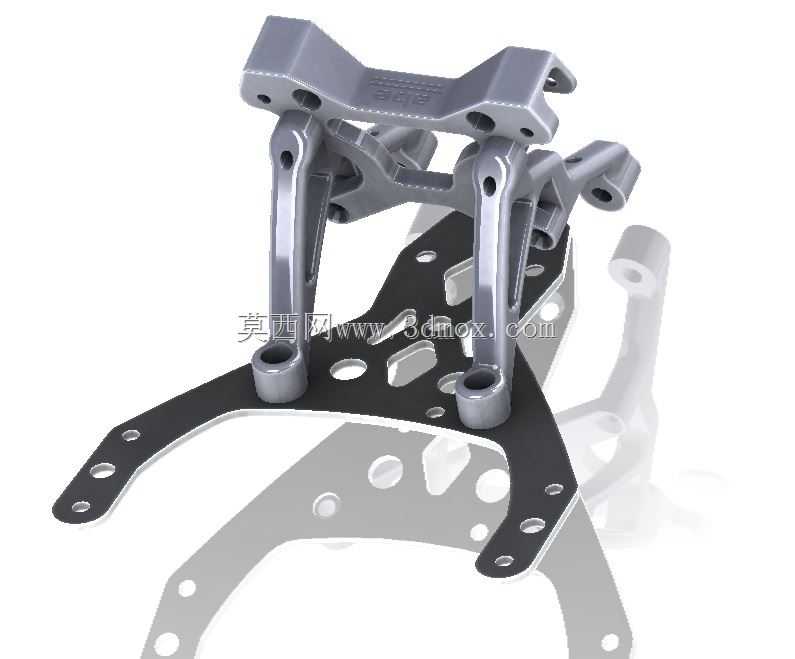

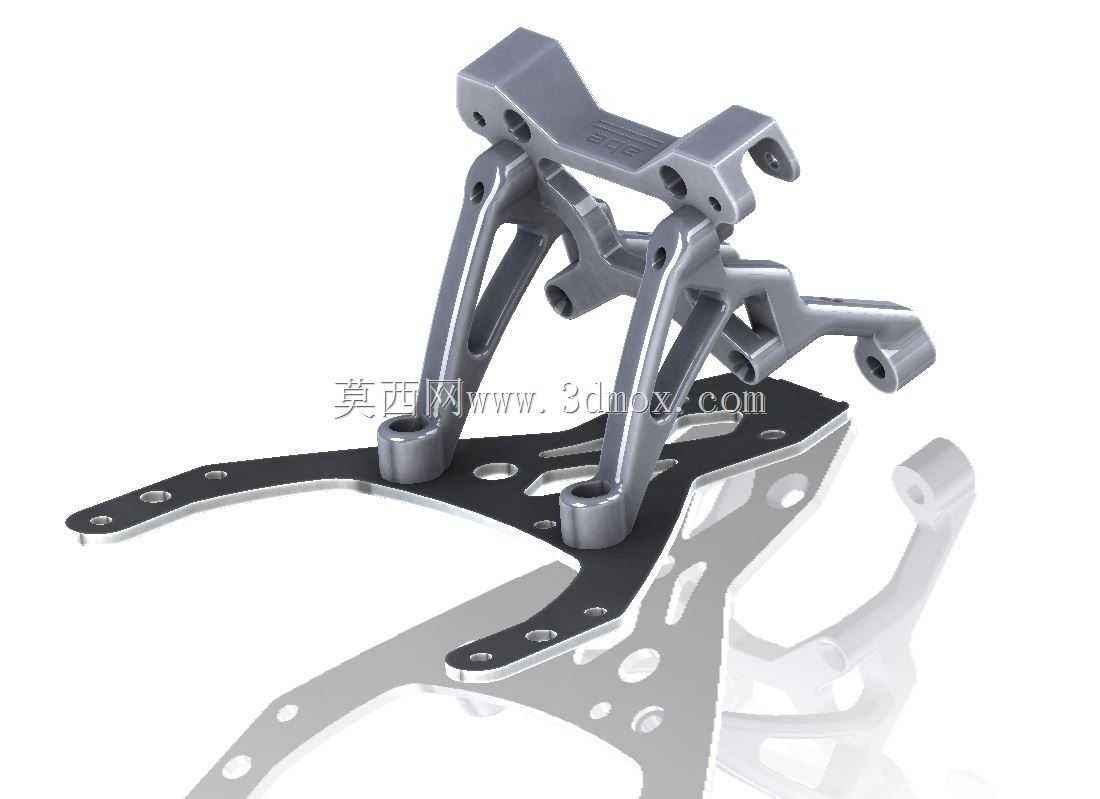

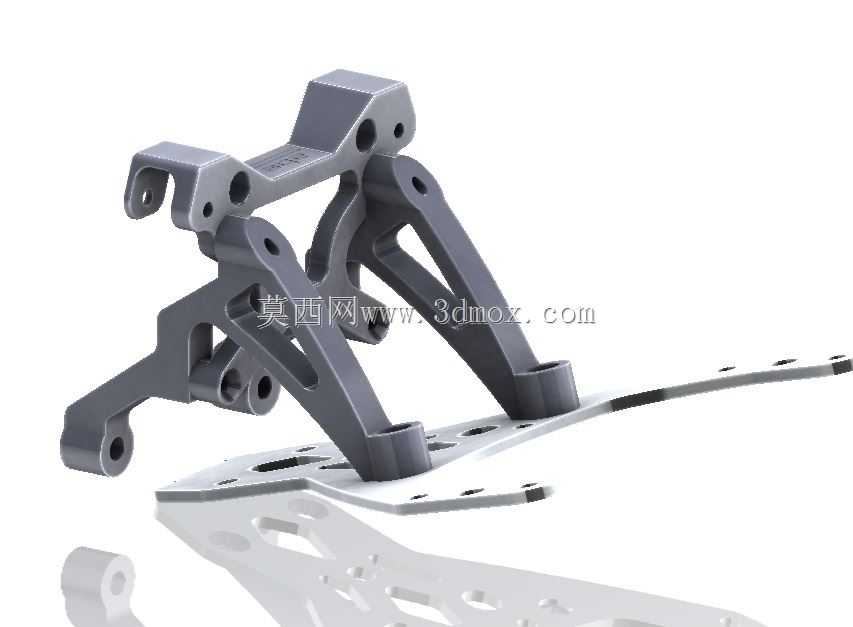

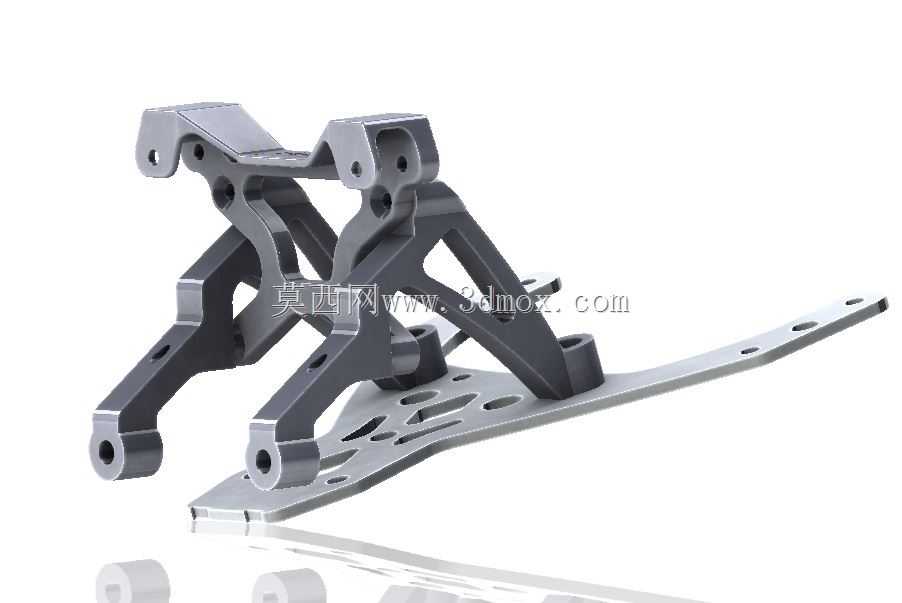

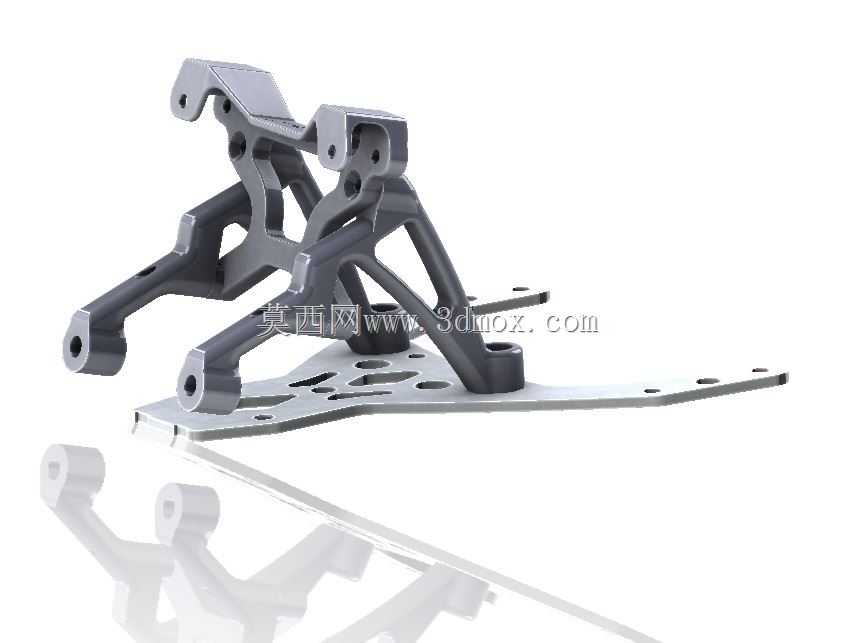

　　该零件为大比例遥控燃油越野赛车的前悬挂系统核心承载构件，对应适配Baja系列5B、5Bss、5T、SC等多款经典车型的前舱安装位，主要承担前减震器上端固定、前舱结构补强、车壳前部定位的多重作用，是模型车越野工况下承受冲击载荷的关键受力件。从实际使用场景来看，这类大比例遥控越野车常行驶于砂石路面、跳台飞跃、泥泞坑洼等非铺装场地，前减震塔需要反复承受减震器传递的地面冲击，飞跃落地瞬间的瞬时冲击载荷可达静态载荷的5-8倍，因此该零件的结构设计完全围绕高刚度、抗冲击、轻量化三个核心需求展开。设计阶段首先锁定安装边界：零件底部为贴合前底盘上平面的平板安装面，预留对应底盘原有孔位的多个沉头安装孔，无需对原车底盘做任何打孔修改即可直接对位安装，

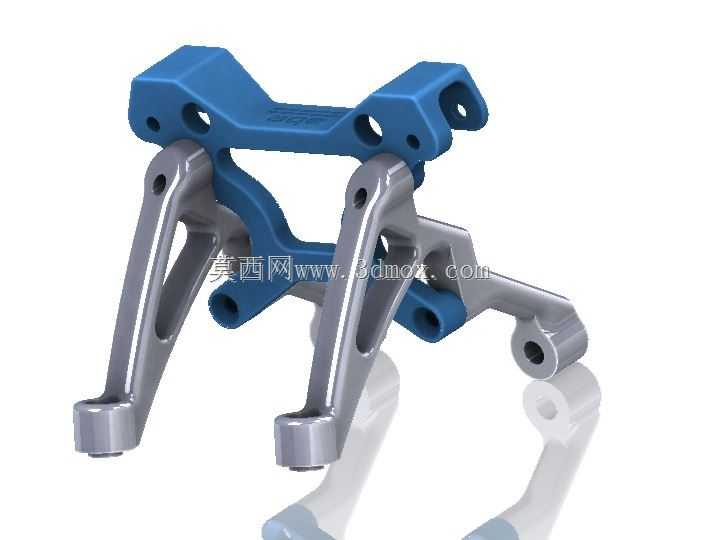

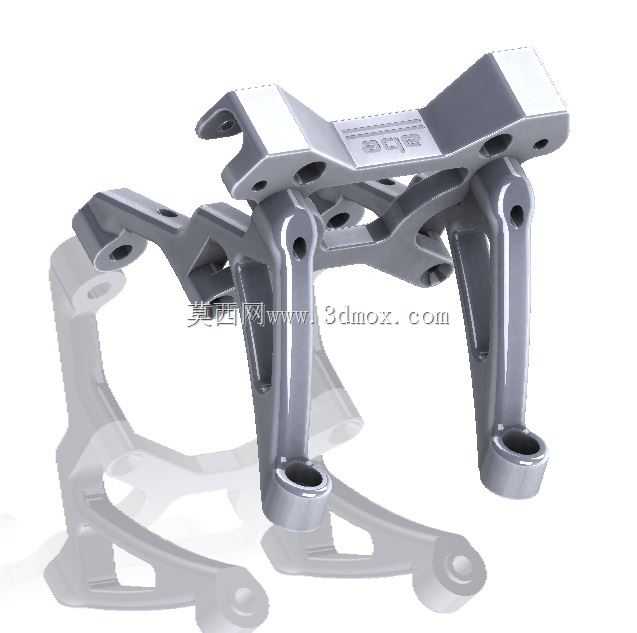

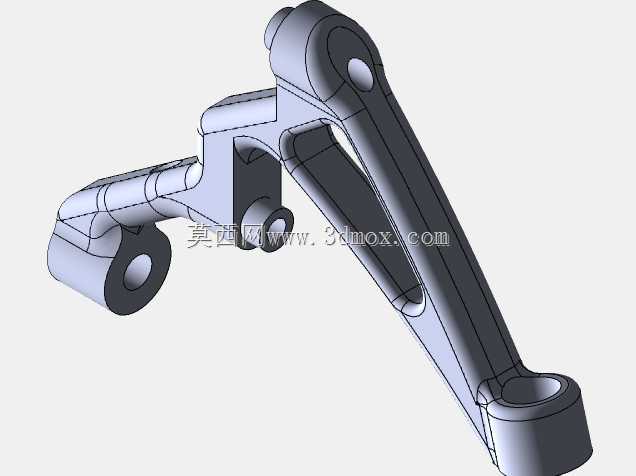

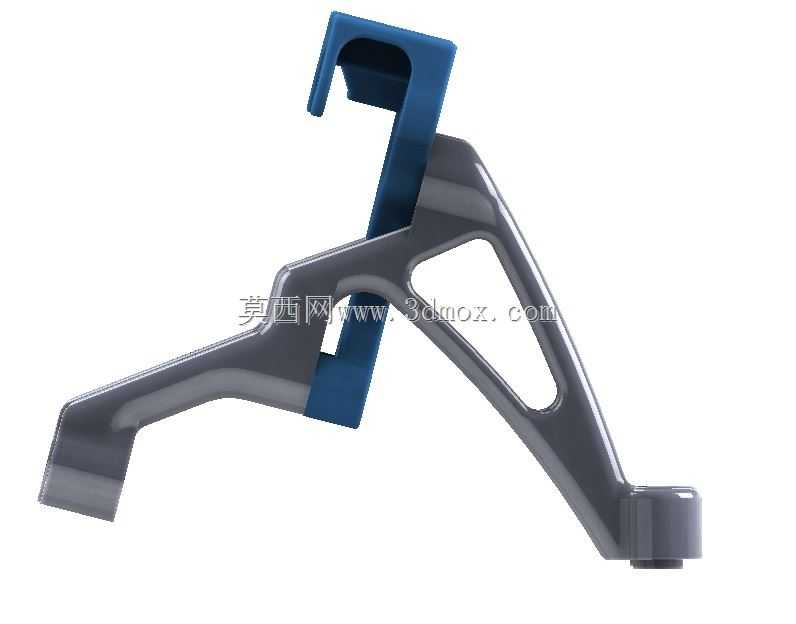

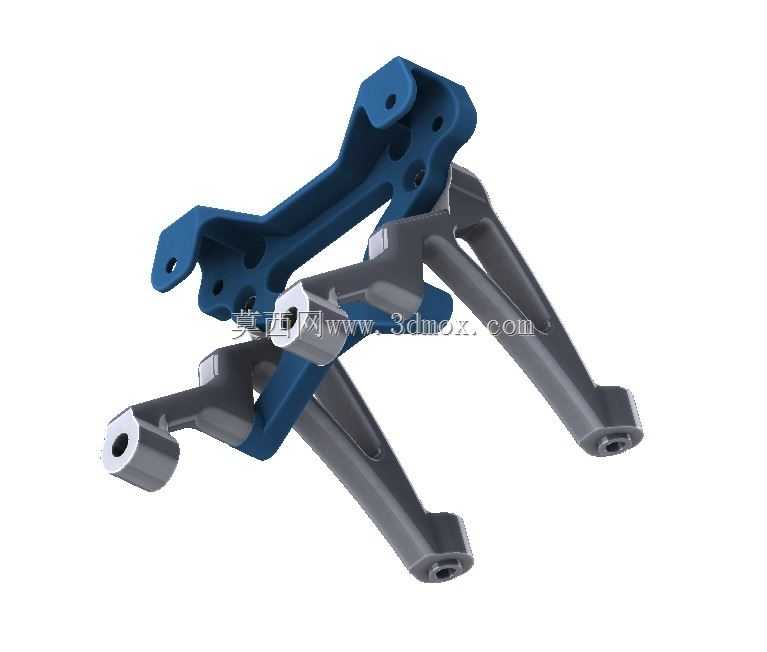

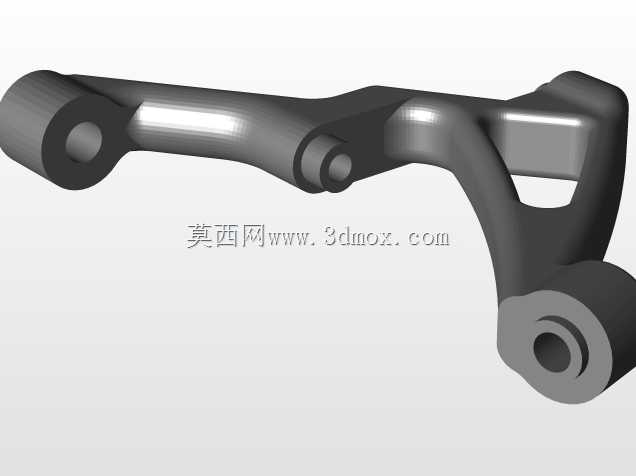

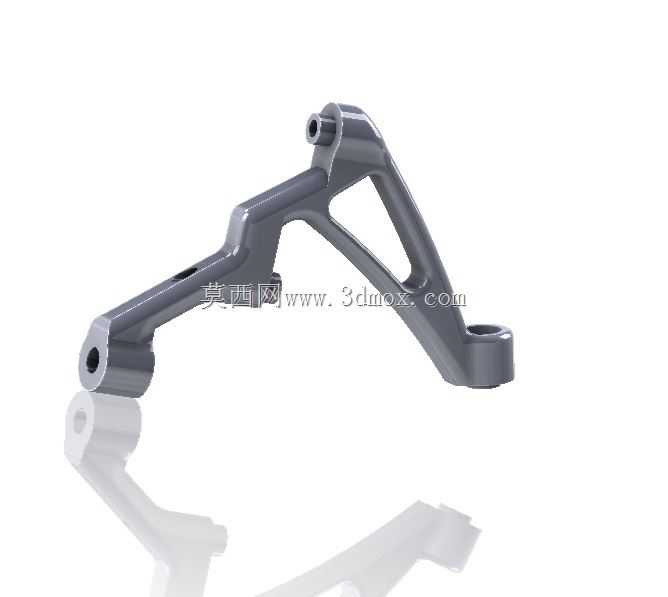

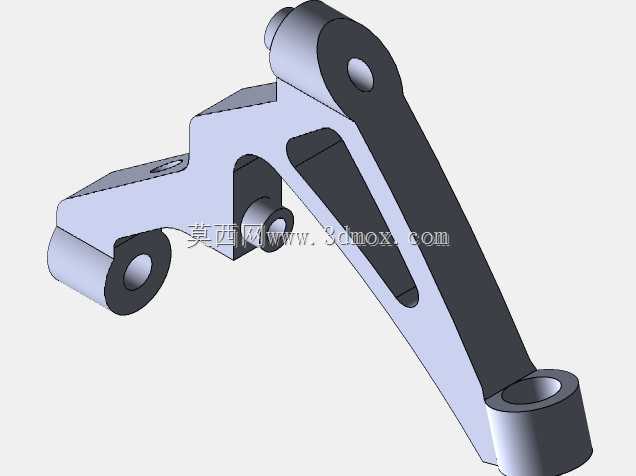

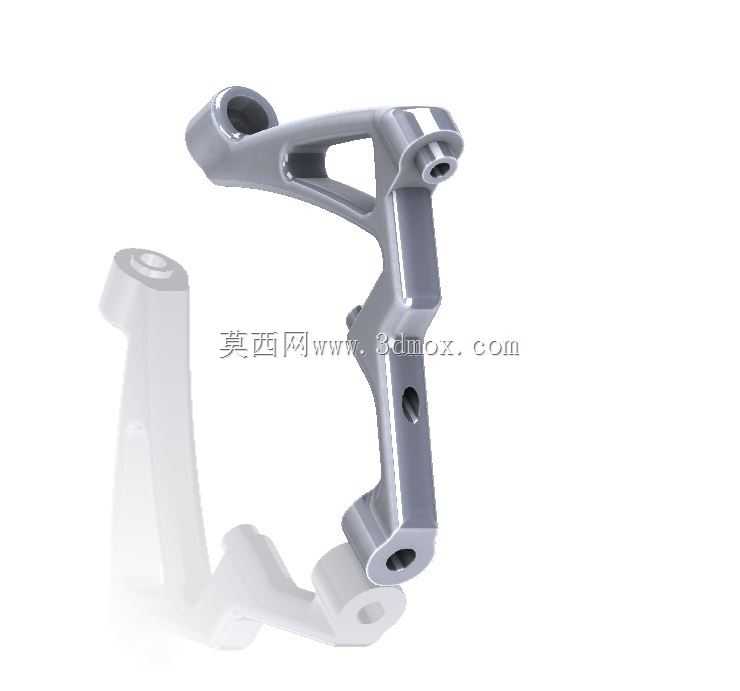

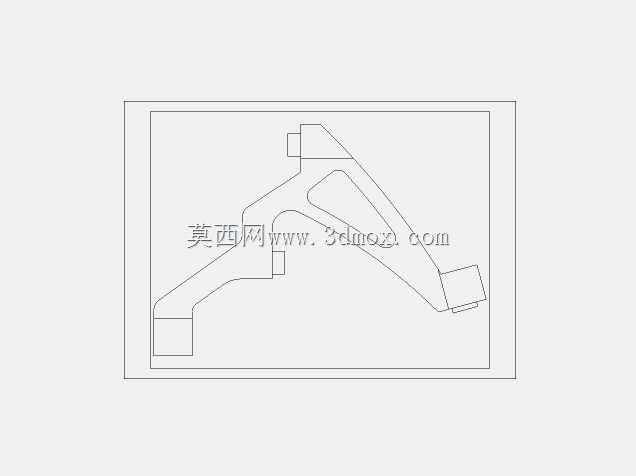

　　平板区域做了大面积的镂空减重处理，镂空孔位均做了圆弧过渡，避免直角位置产生应力集中，在飞跃落地的冲击下不会从镂空边角处出现开裂。上部的两个对称支臂为减震器上端安装位，支臂的安装孔位同轴度公差控制在0.1mm以内，保证左右减震器安装后运动轨迹一致，不会出现减震器卡滞、左右阻尼不均的问题；支臂采用变截面设计，靠近安装孔的位置壁厚加厚至4mm，向底座过渡区域逐步减薄至2.5mm，在保证安装点刚度的同时尽可能降低零件重量，减少前桥的簧下质量，提升悬挂的响应速度。支臂与底座的连接区域做了大弧度的三角加强筋结构，筋位走向完全匹配冲击载荷的传递路径，将减震器传递的竖直冲击快速分散到底部整个安装平面，避免局部应力集中导致的支臂断裂。

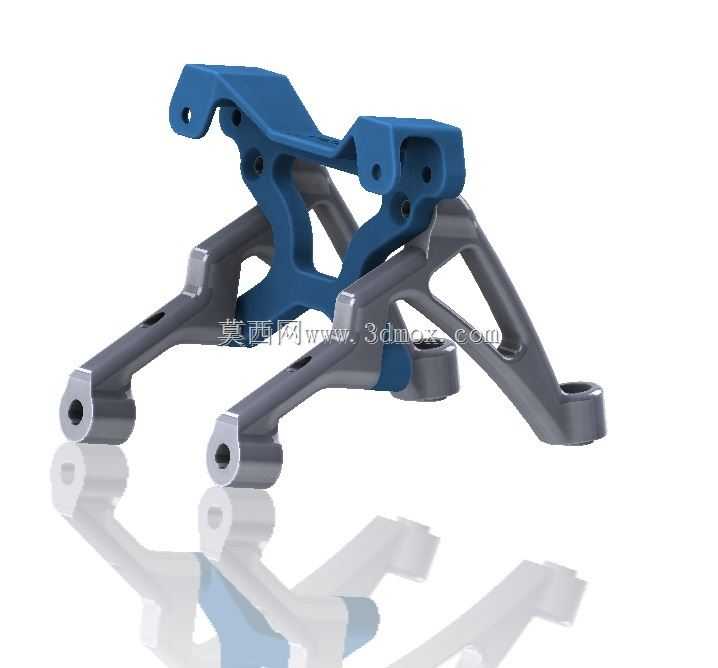

　　零件上部的延伸凸台为车壳前部的固定定位点，凸台高度与原车车壳的安装间隙完全匹配，安装后车壳与支架之间预留1.5mm的缓冲间隙，避免车辆行驶过程中车壳震动与支架硬接触产生磨损或异响。从结构细节来看，所有的棱边均做了R0.8-R1.5mm的圆角处理，一方面消除加工过程中的应力集中点，提升零件的抗疲劳强度，另一方面也避免安装维护时锋利边角划伤操作人员。零件的整体安装轮廓完全适配原车的前舱布局，不会与转向拉杆、刹车管路、伺服器走线等周边部件产生运动干涉，左右最大宽度与原车前舱内宽一致，安装后不会突出车壳轮廓，不影响整车的外观完整性。在实际装配过程中，该支架可直接替换原车的塑料减震塔，若采用金属材质加工可大幅提升前悬挂的抗冲击能力，

　　解决原车塑料件在大落差飞跃时容易断裂的通病；若采用尼龙材质打印制作，可保留适当的形变能力，在极端冲击下通过微小形变吸收能量，避免硬冲击损坏其他悬挂部件。支架的减震安装孔位预留了标准减震球头的安装间隙，适配市面上绝大多数同规格的遥控车减震器，无需额外改装即可直接装配。设计过程中还充分考虑了维护便利性，所有安装孔位均设计为通孔，没有盲孔结构，安装时螺丝可以直接贯穿对位，不会出现螺丝孔对位不准、滑牙难以取出的问题；底部平板的镂空区域也预留了扳手操作空间，安装底部固定螺丝时不需要额外拆卸周边的其他部件，大幅降低维护拆装的难度。对于模型改装玩家而言，该支架的结构预留了少量的改装冗余，上部的凸台平面可以额外加装前灯组、仿真进气格栅等装饰件，不需要额外打孔固定；支臂侧面的平面也可以粘贴个性化装饰贴纸，不影响零件的结构强度。从载荷传递路径来看，当车辆前轮受到地面冲击时，冲击力经下摆臂传递到减震器，减震器压缩过程中将力传递到上部的减震塔支臂，再通过加强筋分散到底部的整个安装平板，最终均匀传递到整个底盘结构，整个传力路径没有硬转角，应力分布均匀，经过多次落地冲击测试也不会出现局部应力过高导致的断裂问题。
