遥控模型车用前减震塔安装支架结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:637460
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构
  • 遥控模型车用前减震塔安装支架结构

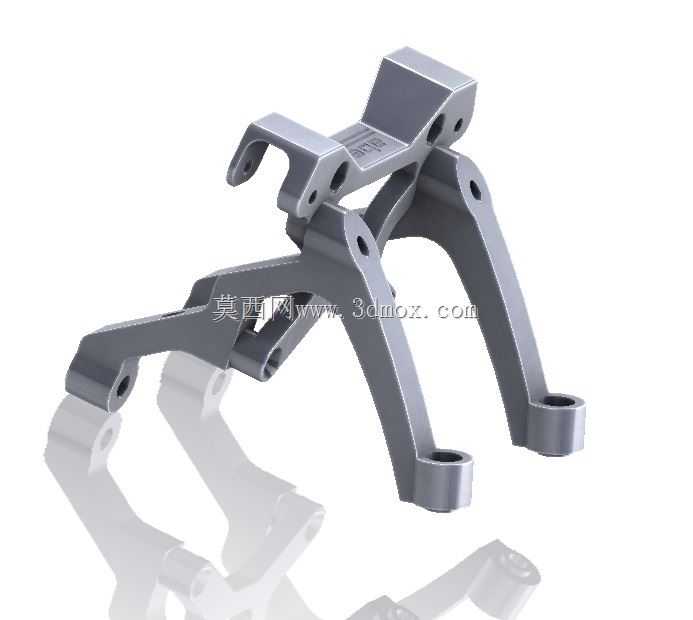

  该结构件应用于1/5比例大尺寸燃油遥控越野车型的前悬挂系统,作为减震器上端与车架主体的连接承载部件,承担车辆行驶过程中减震器传递的冲击载荷,同时为前悬挂上摆臂、转向限位结构提供安装定位基准。在实际越野行驶场景中,车辆飞跃落地、颠簸路面行驶时,前减震器会将地面冲击力沿活塞杆向上传递至该支架,因此结构设计上采用了多辐条镂空式承力布局,在保证整体刚度的前提下尽可能降低非簧载质量,减少悬挂往复运动的惯性负载,提升减震响应速度。

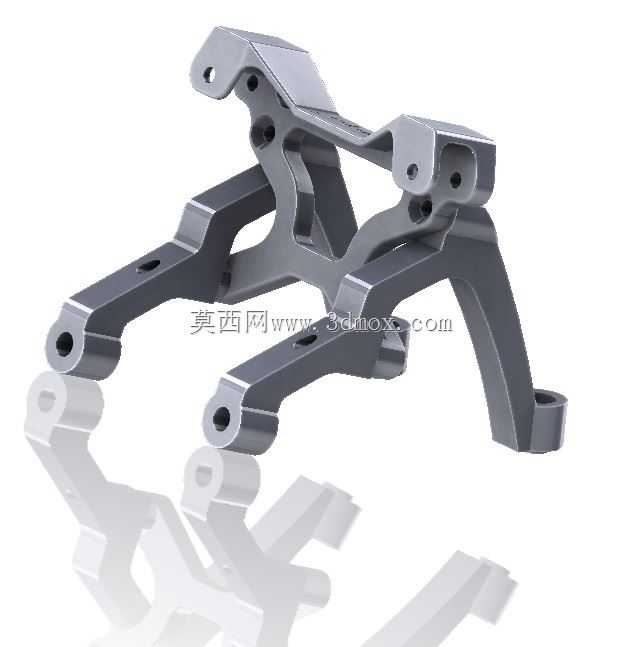

  从结构设计逻辑来看,支架底部为一体化成型的安装底板,底板上分布的多个通孔对应车架前舱的预设安装点位,可通过螺栓直接与主车架板件锁附固定,安装孔位的位置公差控制在±0.1mm范围内,保证装配后支架与车架的相对位置精度,避免减震器安装角度出现偏差导致的悬挂运动干涉。支架上部设置有两组对称的减震器安装耳座,耳座上的同轴通孔用于穿设减震器上端固定销,孔位轴线与减震器运动方向保持垂直,确保减震器活塞杆在伸缩过程中不受侧向弯矩,延长减震器密封件的使用寿命。

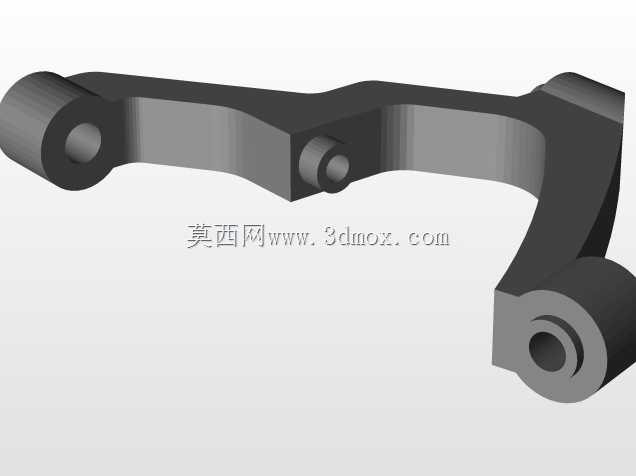

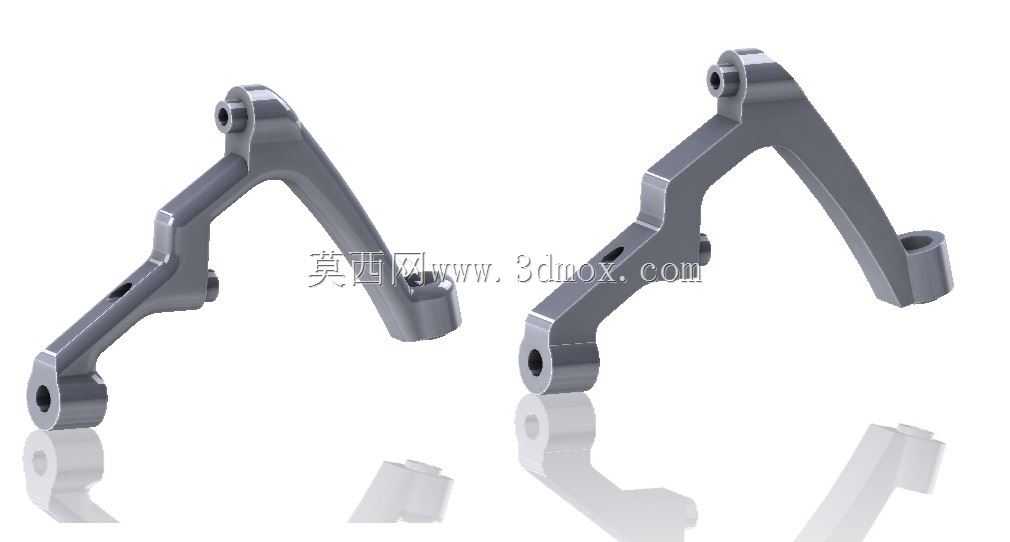

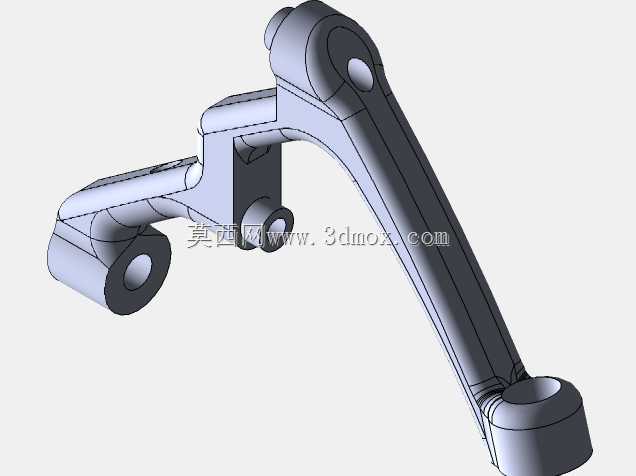

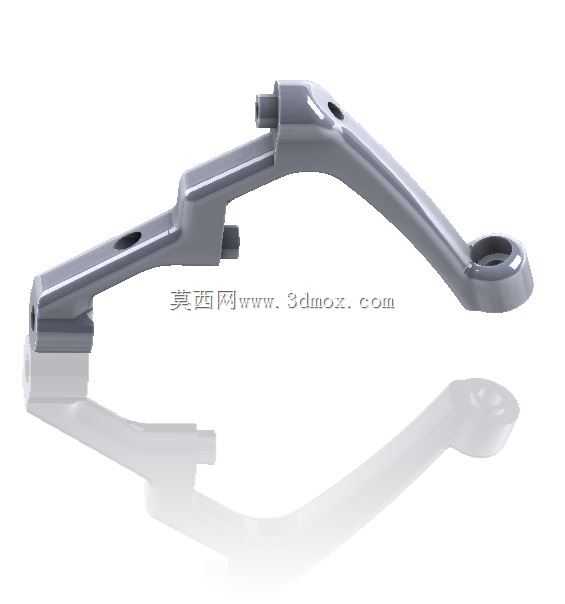

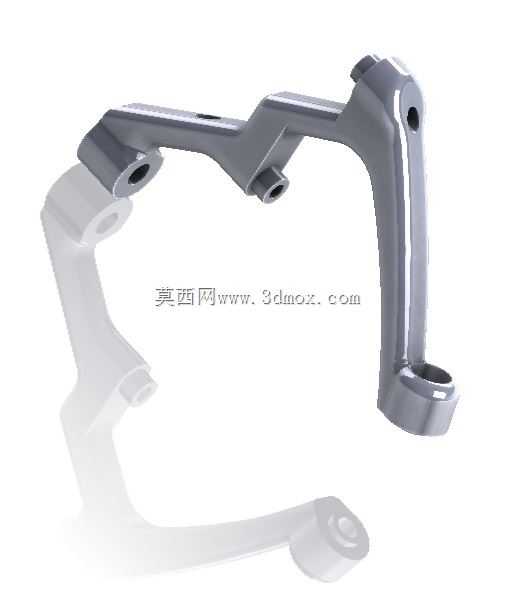

  除核心的减震安装功能外,支架两侧延伸出的支臂结构预留了上摆臂球头的安装螺孔,以及转向舵机拉杆的走线限位卡槽,可同时整合悬挂上支点定位、转向管线约束的功能,减少前舱内零散固定件的数量,简化整车装配流程。支臂与主承力筋的过渡位置全部采用大圆角设计,避免应力集中导致的部件断裂——这类大比例遥控车在极限越野工况下的瞬时冲击载荷可达到静态载荷的8-10倍,圆角过渡结构可将应力峰值降低40%以上,大幅提升部件的抗冲击能力。

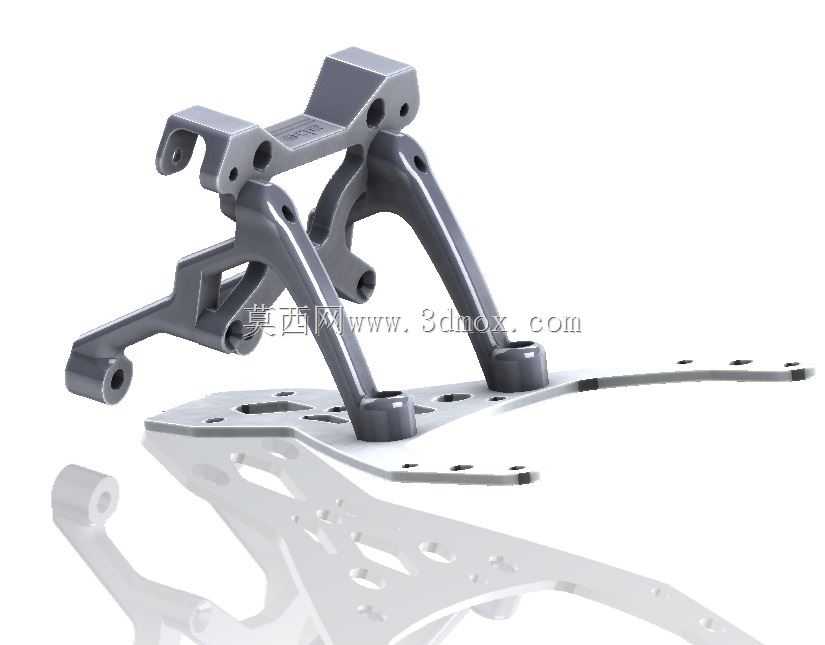

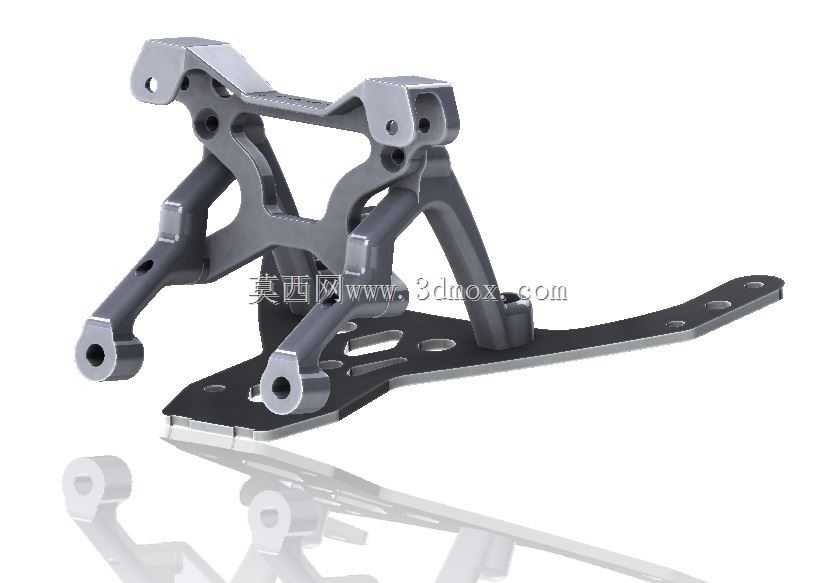

  安装边界方面,该支架整体装配后位于车架前舱中部,距离前防撞安装面的水平距离为72mm,底板安装面距离车架底板上表面的高度为12mm,上部减震耳座的最高点距离车架底板的垂直高度为98mm,装配时不会与前差速器外壳、转向舵机等周边部件产生空间干涉。支架两侧支臂的最大外廓宽度为116mm,适配对应车型的前悬挂轮距设定,安装后减震器的初始倾斜角度为18°,匹配车型设定的弹簧刚度与减震阻尼参数,可在压缩行程中提供渐进式的支撑力,避免车辆急刹时出现过度点头的情况。

  细节设计上,支架表面的镂空槽并非单纯为了减重,槽体的走向完全顺着主承力筋的应力分布方向设置,在去除非承力区域冗余材料的同时,不会破坏主载荷传递路径的结构连续性。安装耳座的孔位内部预留了轴承安装台阶,可压入耐磨衬套,减少固定销与支架本体的磨损,长期使用后仅需更换衬套即可恢复配合精度,降低维护成本。底板与车架接触的一面设置有定位凸台,可卡入车架板件的对应定位孔中,装配时无需额外调整位置即可保证孔位对齐,提升装配效率,同时在车辆受到侧向冲击时,凸台可承担部分剪切力,减少固定螺栓的负载,避免螺栓断裂失效。
