遥控模型车前减震塔支撑结构设计

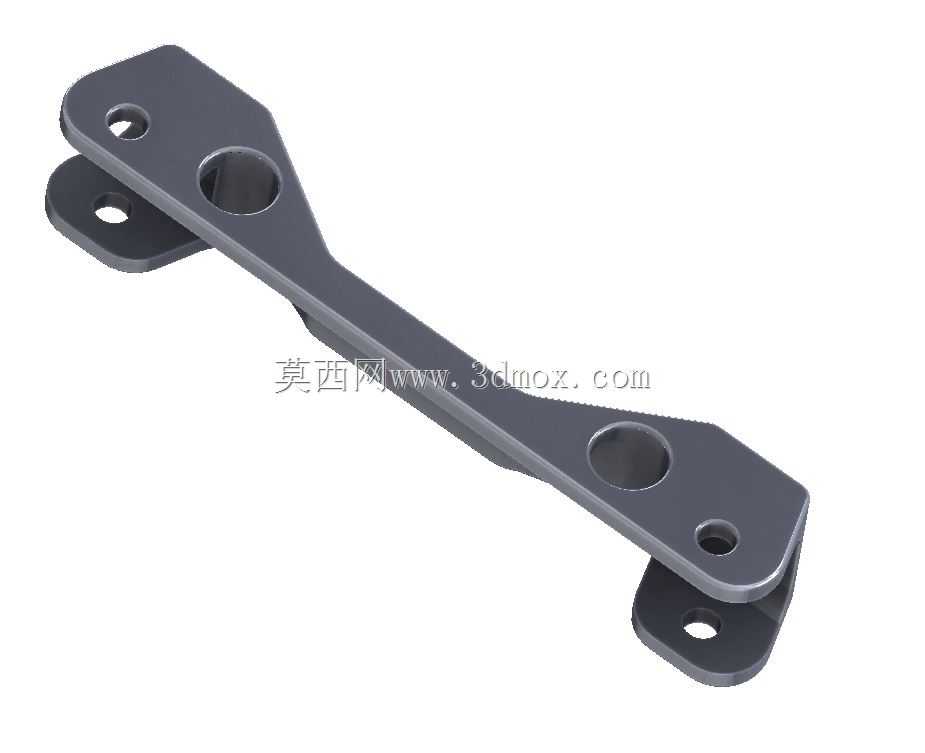

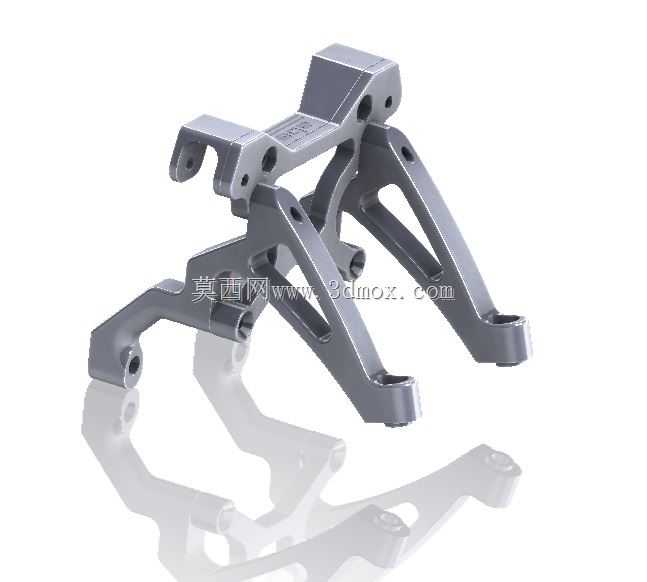

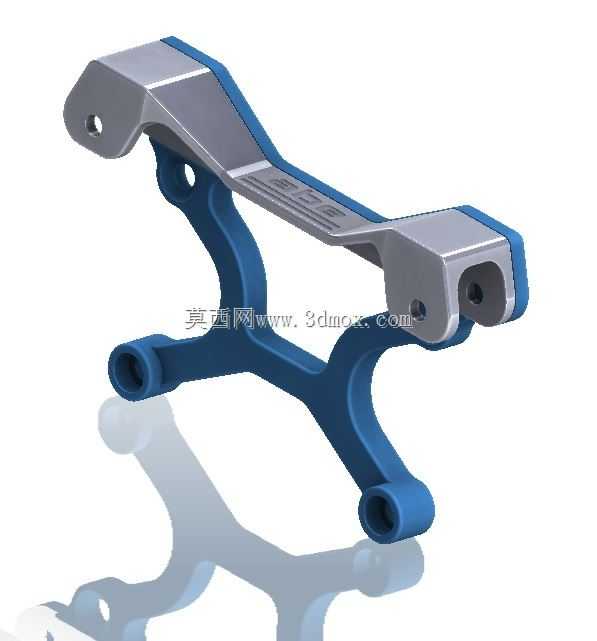

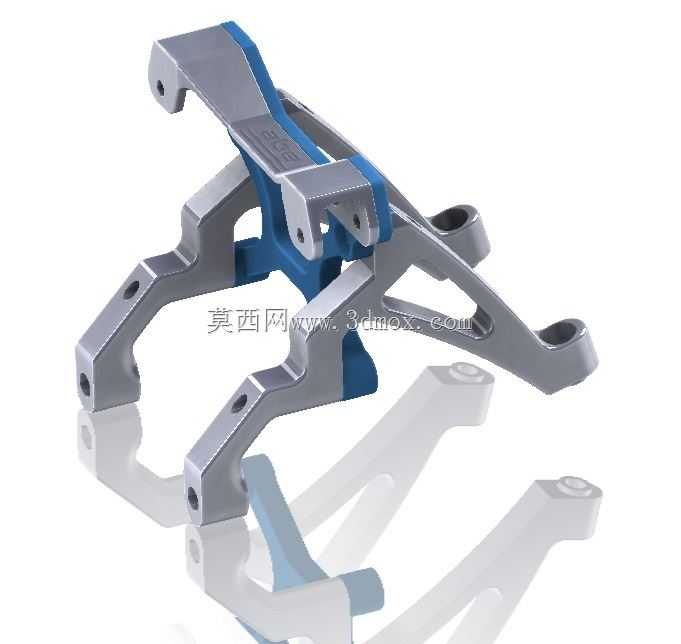

　　这款支撑件是为1/5比例燃油遥控越野车型配套的前悬挂减震塔固定结构，主要承担前减震器上端的载荷传递与车架前部的结构补强作用，在模型车高速越野行驶、飞跃落差落地的工况下，能够将减震器吸收的冲击载荷均匀分散到前部车架的安装点位，避免单点应力集中导致的车架变形或者减震器安装座断裂问题。从结构设计来看，整体采用了分体式双色成型的思路，主体承力部分采用高强度金属质感的结构设计，对应车架安装的支脚部分采用高韧性的工程材料结构，兼顾了承力强度与落地缓冲的抗冲击需求。上部的横梁结构做了等强度的变截面设计，两端的安装座分别预留了减震器固定销孔与车架连接的螺栓过孔，孔位的同轴度公差控制在0.1mm以内，保证减震器摆动过程中不会出现卡滞问题。

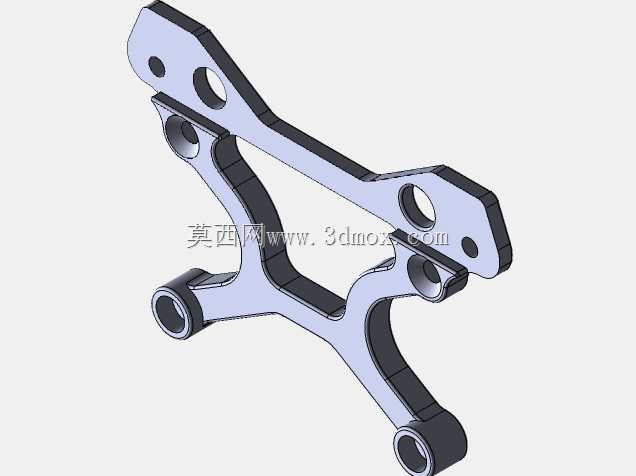

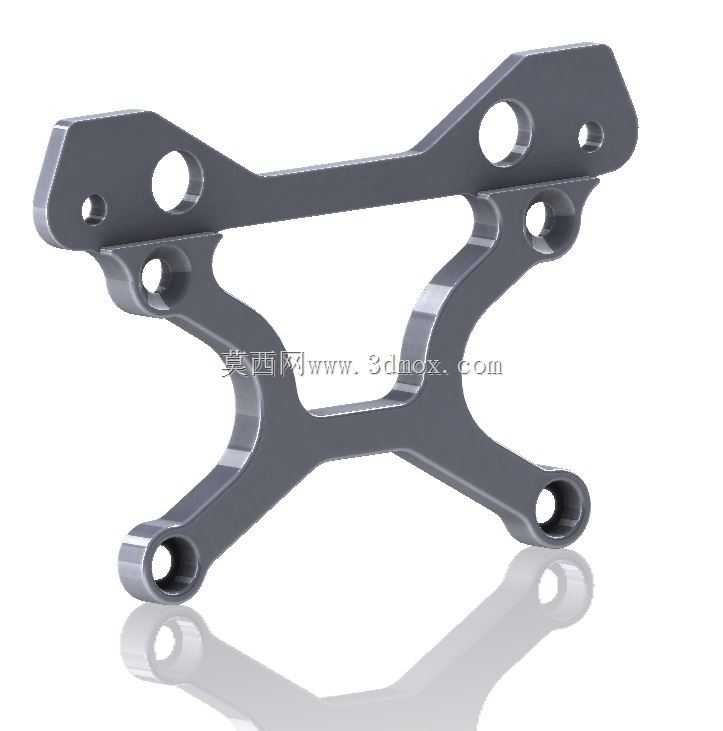

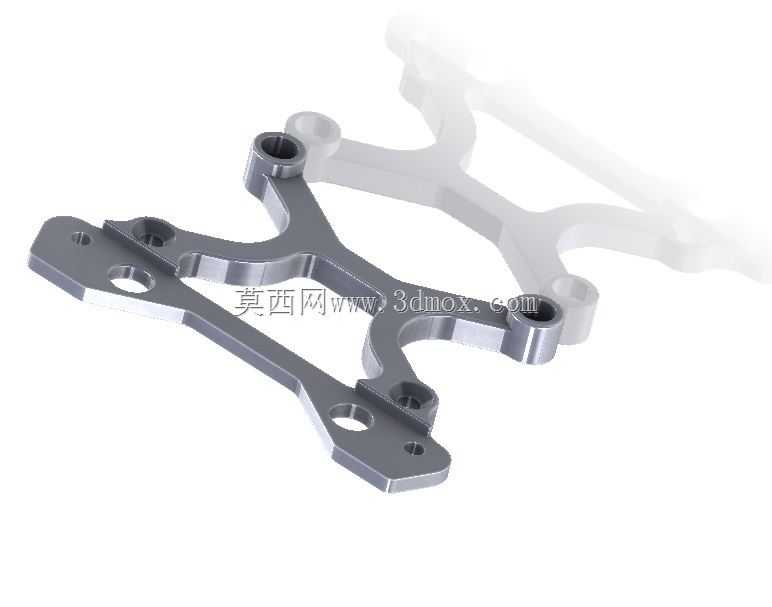

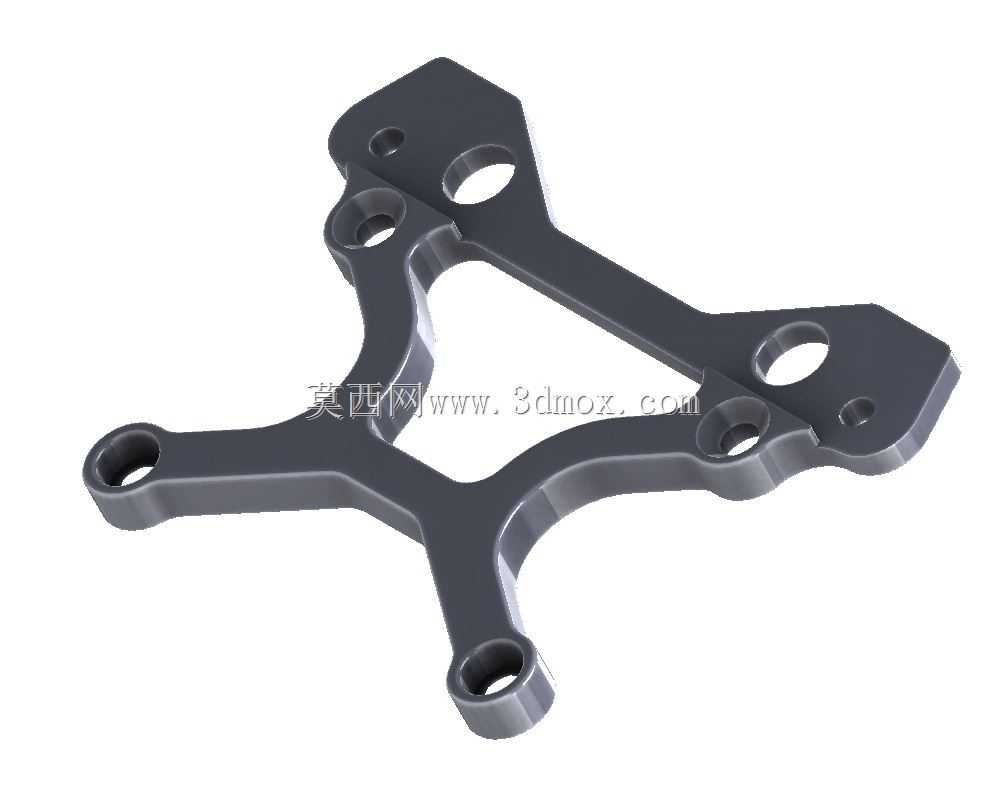

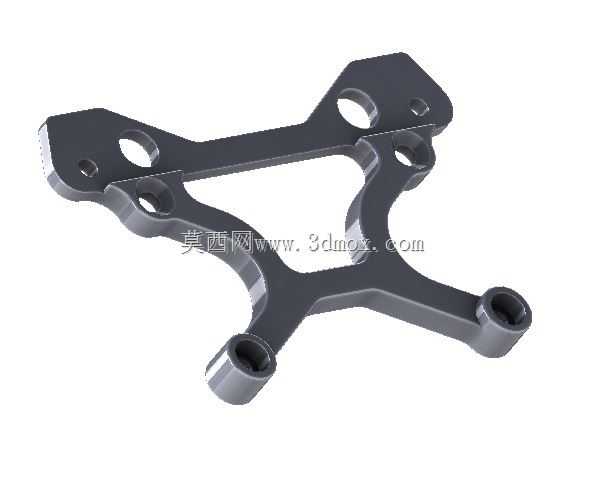

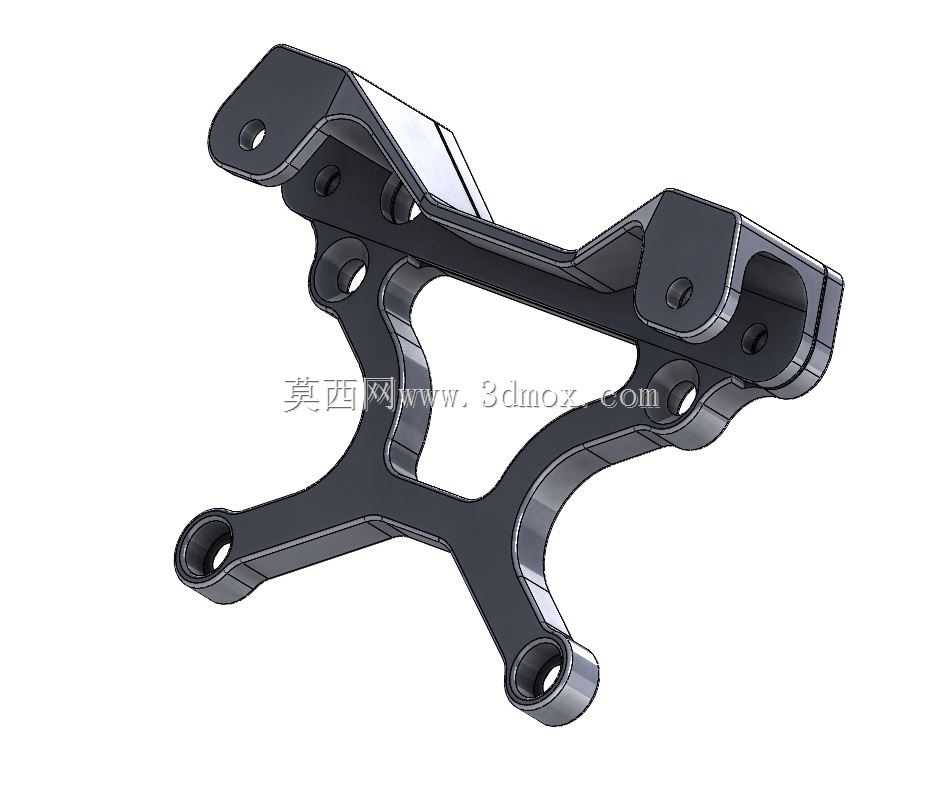

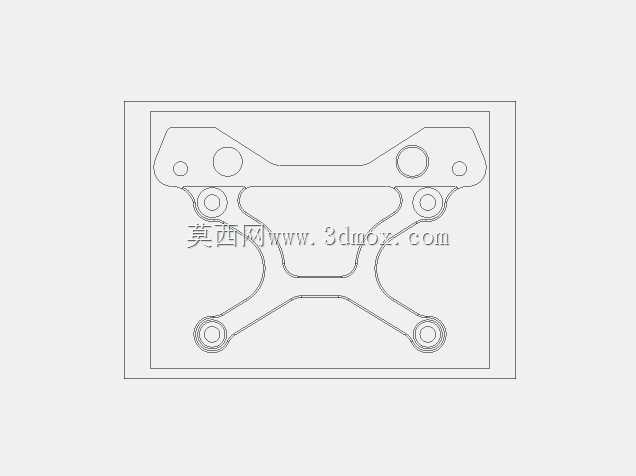

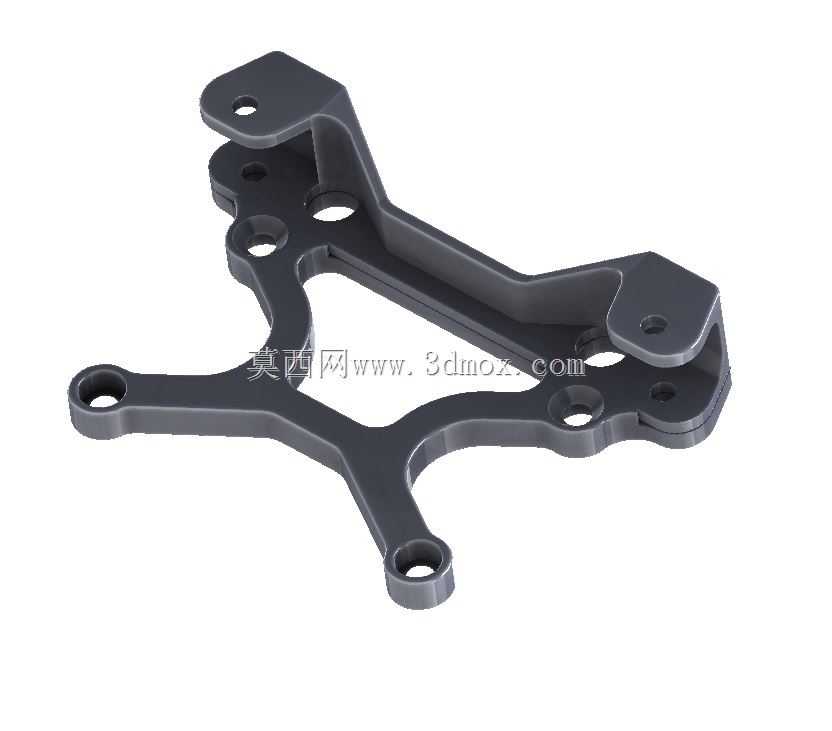

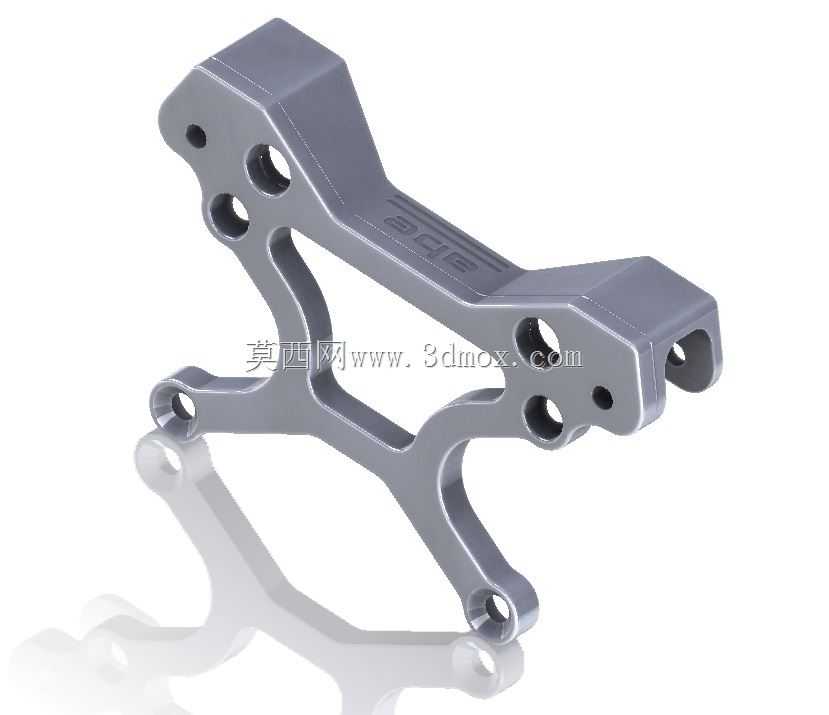

　　下部的两个支脚呈对称外扩的Y型布局，支脚末端的安装孔轴线与上部减震器安装面保持精准的垂直角度，安装后能够保证减震器的工作行程处于设计的垂直运动区间，避免侧向力导致的减震杆磨损。在安装边界的设计上，这款支撑件的整体宽度匹配HPI Baja 5B车型前车架的安装孔距，两个下部支脚的中心距与原车前部车架的固定点位完全契合，不需要额外对车架进行打孔或者打磨修改，上部的减震器安装槽宽度适配原车大行程越野减震的上端固定销尺寸，安装后横梁与原车前部车壳支柱的间隙预留了3mm的安全距离，在车壳受冲击产生小幅形变时不会与支撑结构发生运动干涉。从实际使用场景出发，这类模型车的前减震塔支撑在飞跃落地时会承受数倍于车身重量的瞬时冲击，

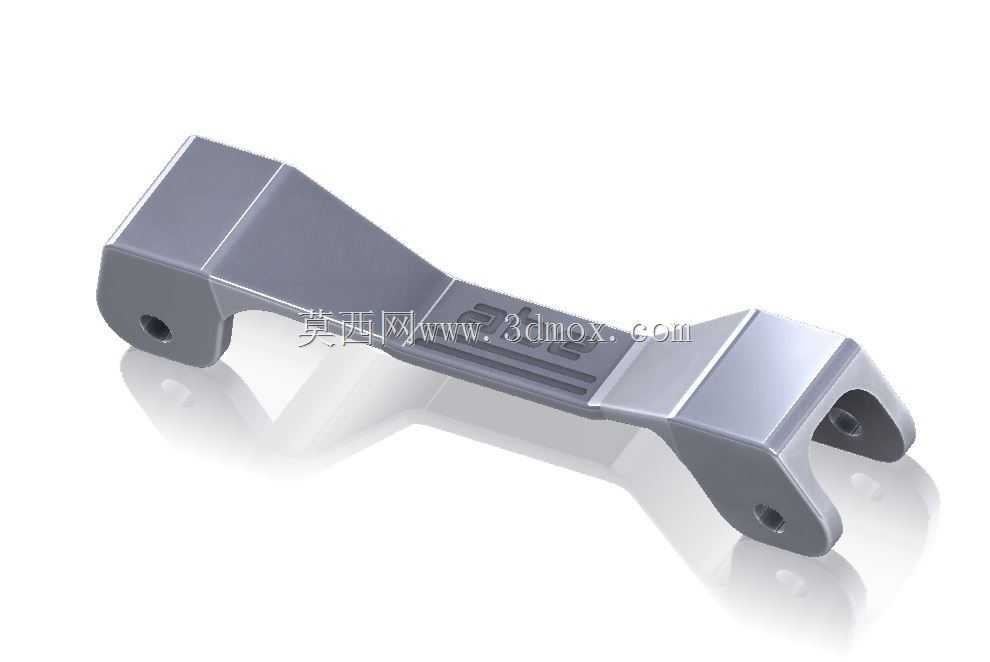

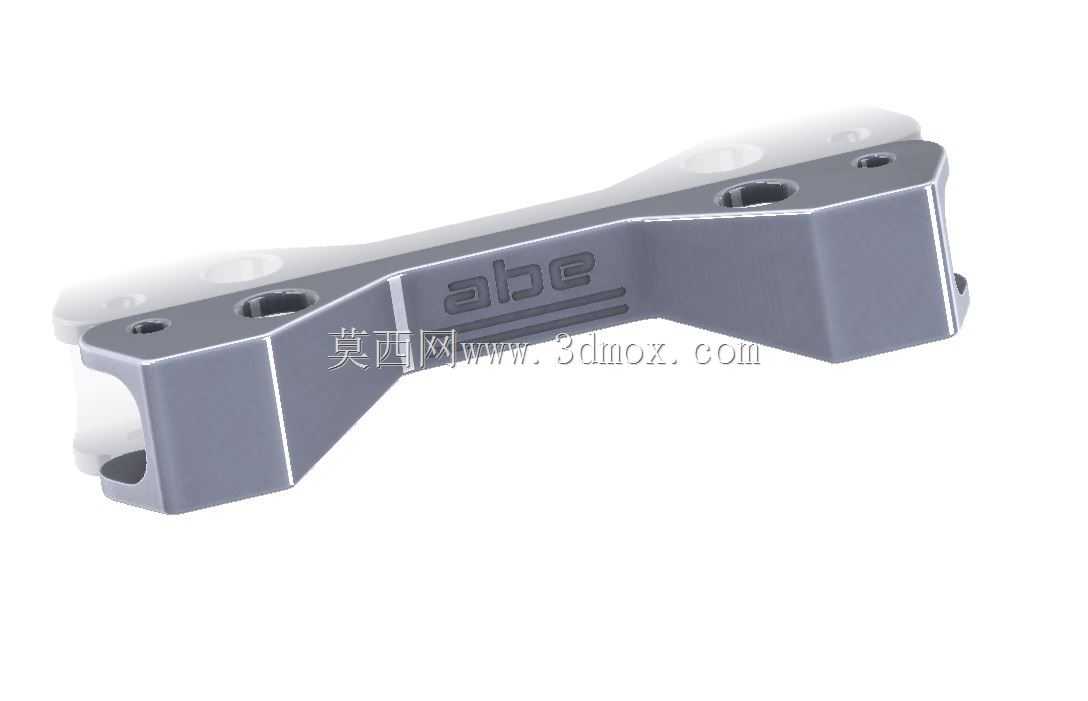

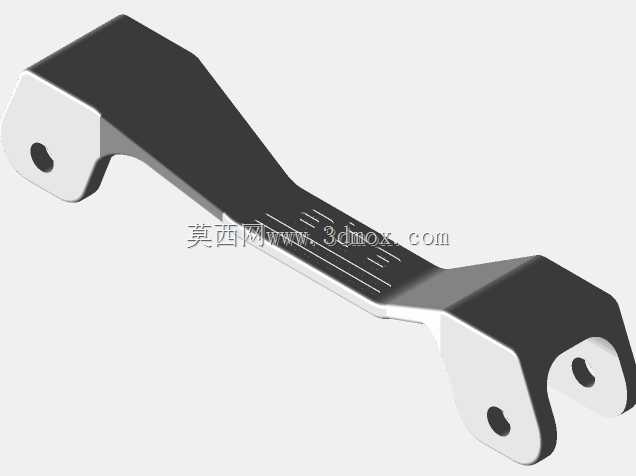

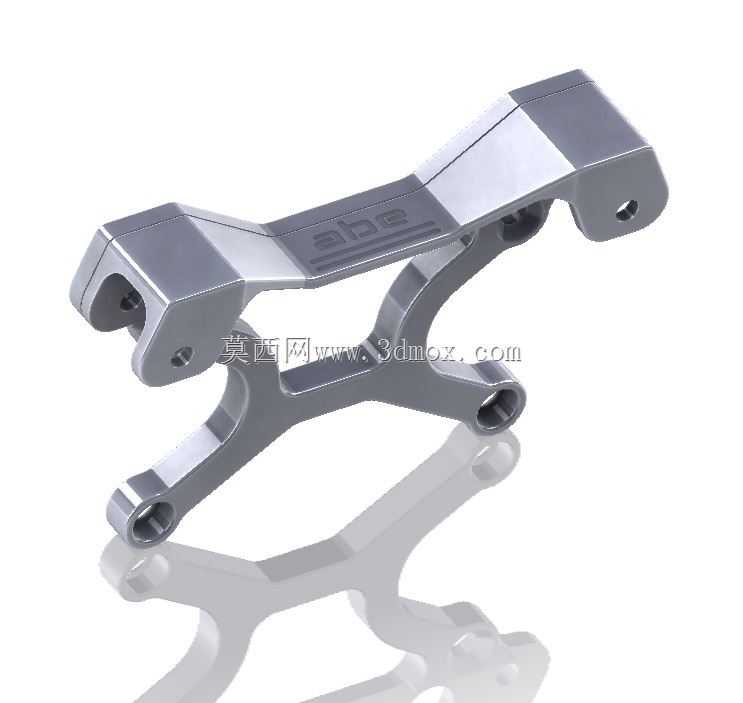

　　因此结构上在横梁与支脚的过渡位置做了大圆角的应力释放设计，避免直角过渡带来的应力集中问题，同时支脚的截面采用了工字型的加强结构，在不额外增加零件重量的前提下提升了支脚的抗弯曲强度，不会因为多次冲击出现支脚外扩变形的问题。横梁表面的防滑纹理设计一方面是提升零件的外观质感，另一方面也能够在调整减震器预压的时候提供手部的摩擦力，方便维修调整时的操作。零件的整体重量控制在18g左右，不会给前部车架增加过多的簧下质量，保证车辆前部的转向灵活性与减震响应速度。在结构的细节处理上，所有的安装孔边缘都做了倒角处理，避免安装时螺栓或者固定销刮擦零件表面产生毛刺，同时也能够引导固定件顺利穿入孔位，降低安装难度。支脚与横梁的连接位置做了内嵌的加强筋结构，

　　从内部提升连接位置的抗扭强度，在车辆受到侧向冲击的时候，连接位置不会出现断裂问题。这款支撑结构替换原车的塑料支撑件之后，能够大幅提升前部悬挂的结构刚性，在高速过弯的时候减震塔的形变量更小，减震器的阻尼特性能够更精准地发挥作用，提升车辆在非铺装路面行驶时的操控稳定性，尤其是在连续颠簸路面行驶时，不会因为支撑件变形导致减震器工作角度偏移，减少减震器漏油、活塞杆弯曲这类常见故障的发生概率。
