遥控模型车后减震安装固定支架结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:637466
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构
  • 遥控模型车后减震安装固定支架结构

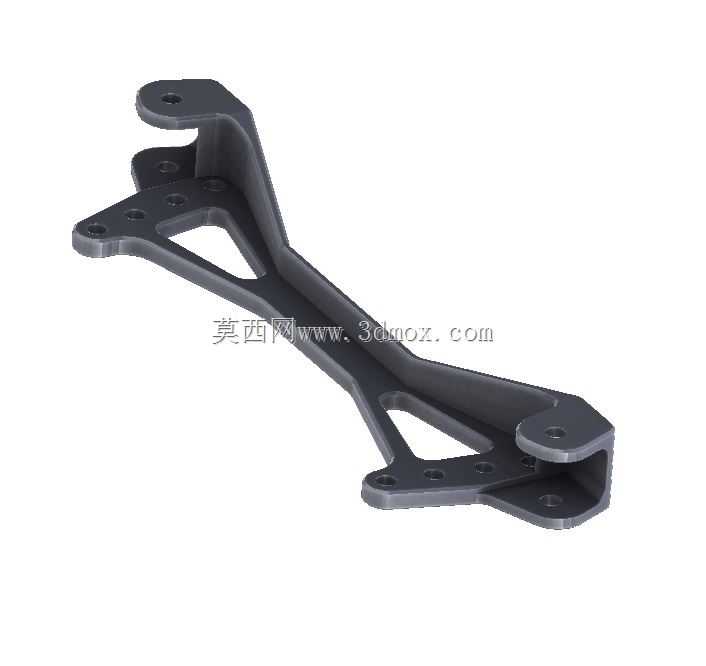

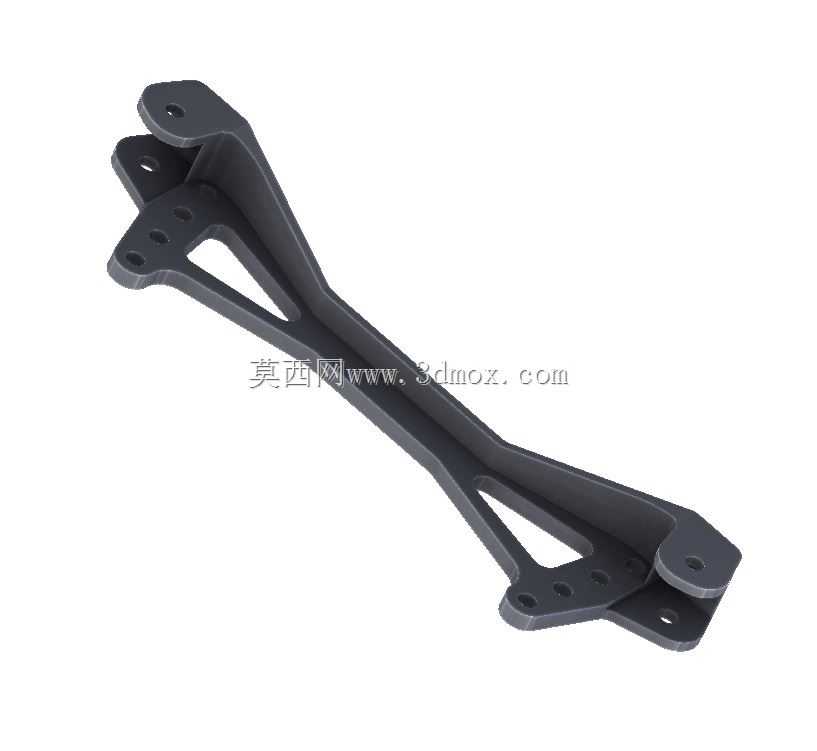

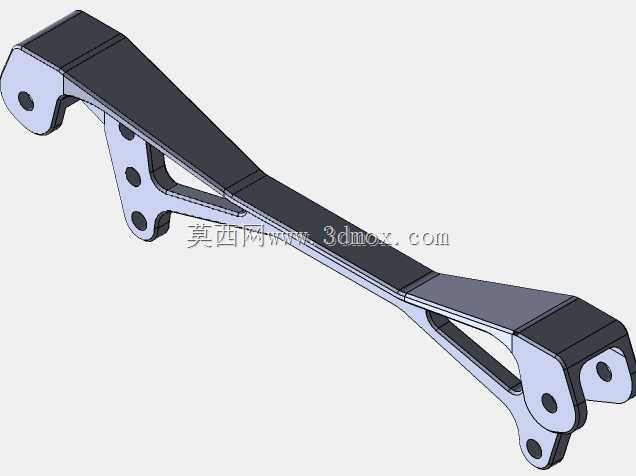

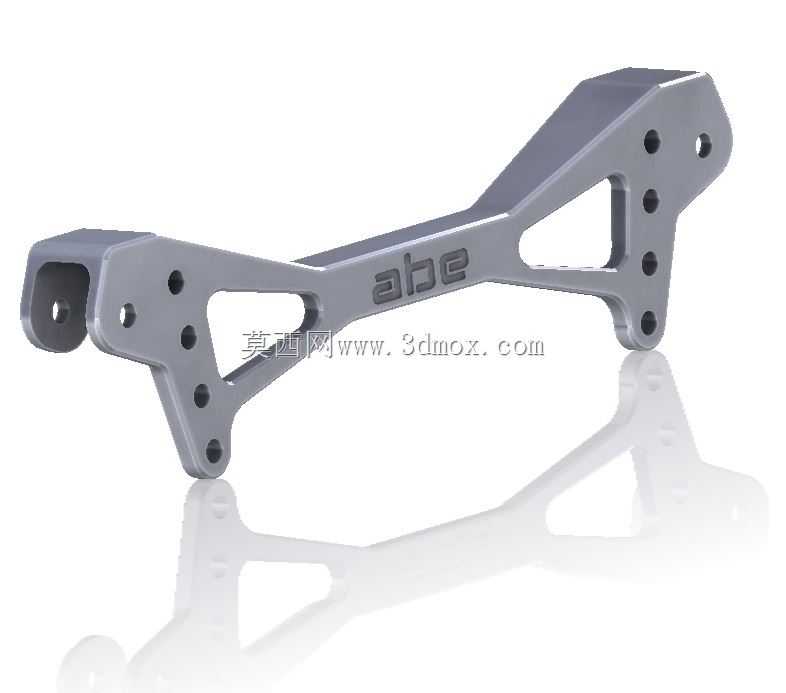

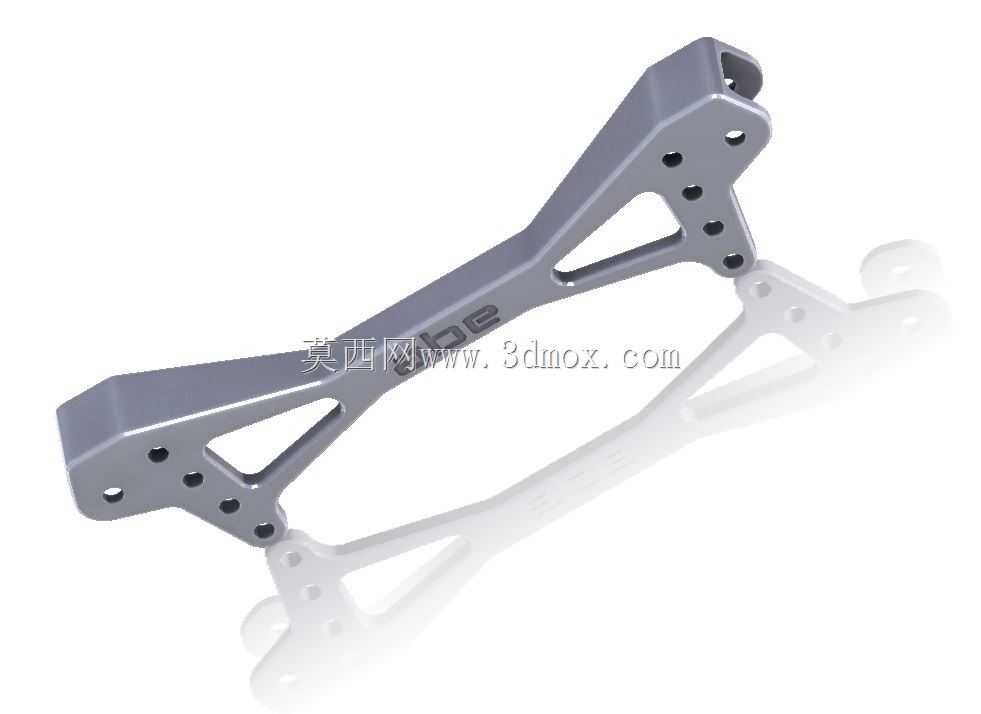

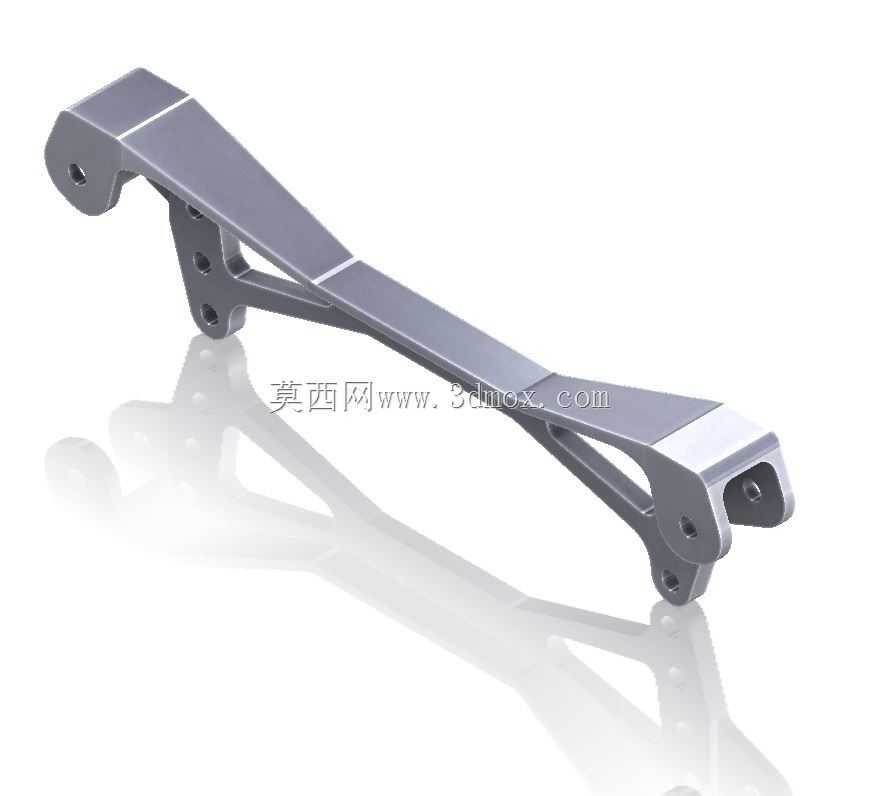

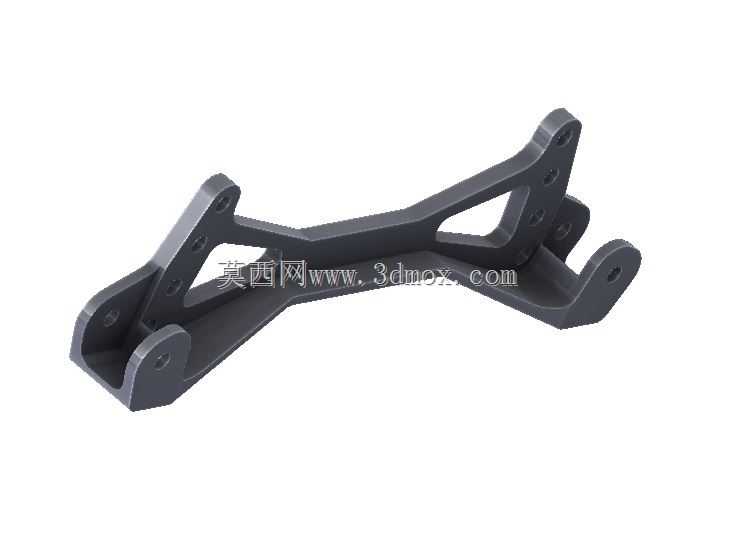

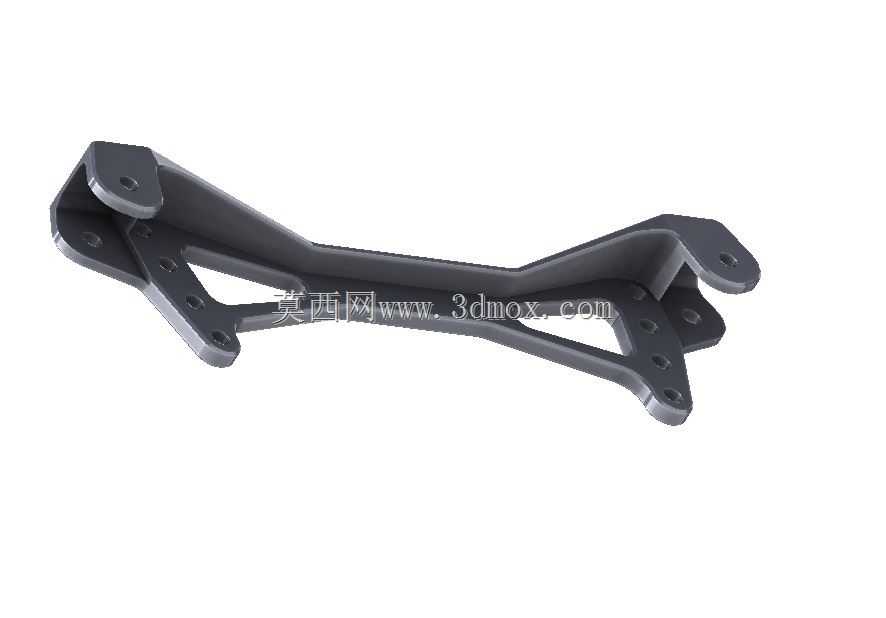

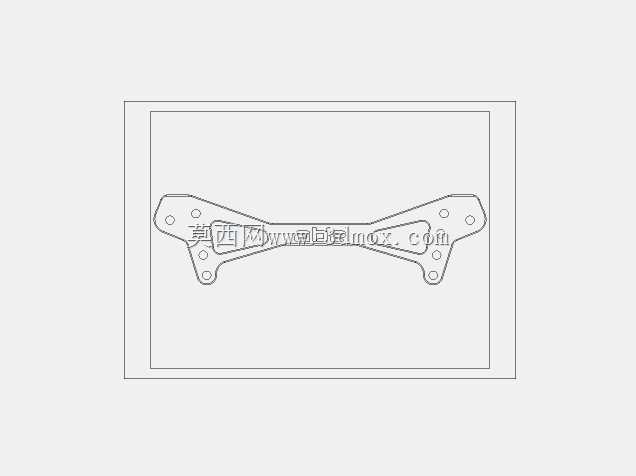

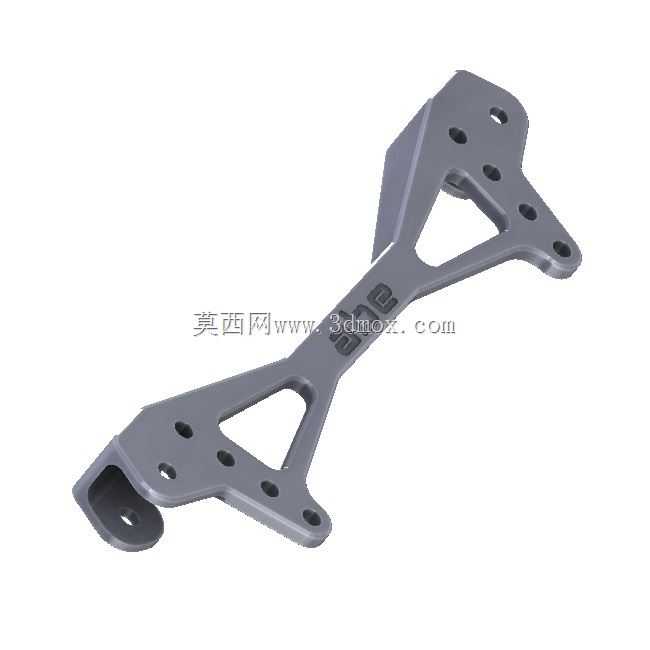

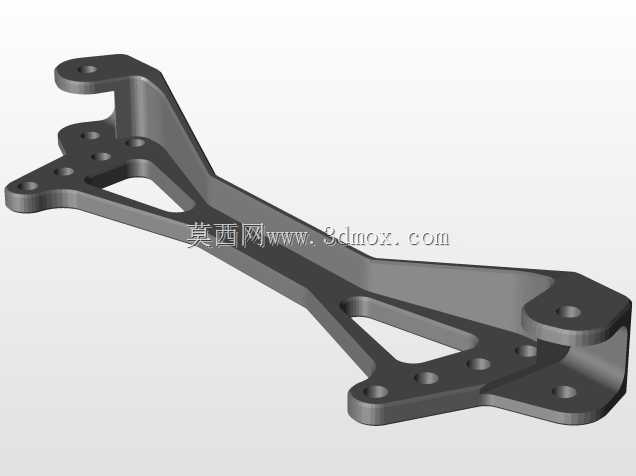

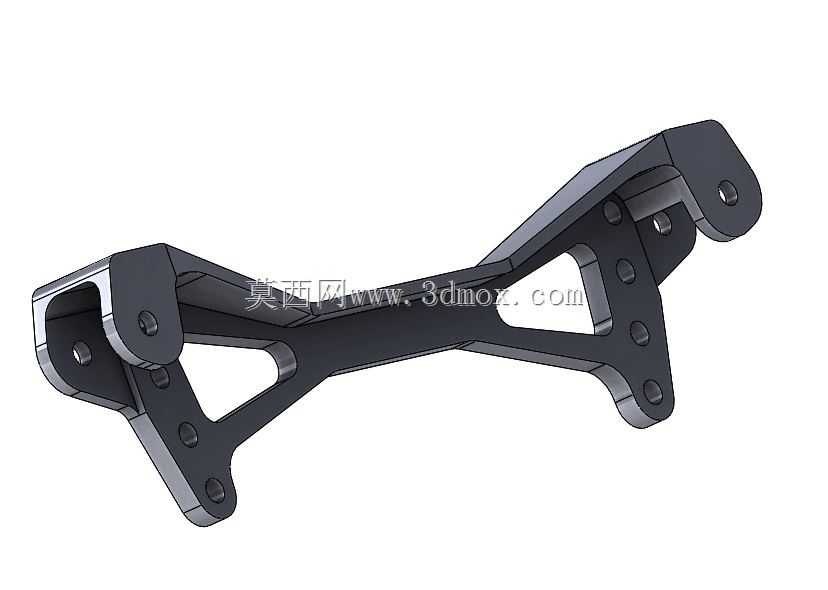

  这款零件是为大比例遥控越野模型车设计的后减震系统安装承载构件,主要承担后减震器上端与车架主体的连接固定作用,在模型车高速行驶、飞坡落地、颠簸路面通行的工况下,负责传递减震器吸收的冲击载荷,避免应力集中导致的车架连接位开裂、减震器安装错位等问题。从结构设计来看,整体采用一体化铣削成型的构型,主体为长条形变截面梁结构,在保证结构强度的前提下做了充分的轻量化处理:梁身中部开设三角形镂空减重槽,既削减了非必要的材料堆积,降低零件自身重量,又通过三角形的稳定力学构型保证了纵向、横向的抗扭刚度,不会因为镂空出现受力弯折的情况。零件两端分别设置对应安装位:靠近车架侧的连接端设置多组同轴定位孔,孔位间距严格匹配车架尾部的安装孔距,

  安装时可通过穿设固定销钉或螺丝实现与车架的刚性连接,孔位边缘做了倒角处理,避免安装时切削螺丝螺纹或者产生应力集中点;靠近减震器侧的连接端设置多组阶梯排列的安装孔,可适配不同长度、不同安装行程的后减震器,满足不同车重、不同路面调校需求下的减震器安装角度调整,通过改变减震器安装孔位即可调整后悬挂的软硬特性与行程上限,无需额外更换转接零件。零件表面的加强筋沿载荷传递路径布置,从减震器安装孔位一直延伸至车架连接端,形成连续的载荷传递路径,冲击载荷从减震器连接位传入后,可顺着加强筋快速分散到整个支架截面,再传递到车架主体,避免局部应力过大导致的零件断裂。从安装边界来看,零件整体厚度匹配模型车尾部的安装间隙,安装后不会与后轮、传动狗骨、

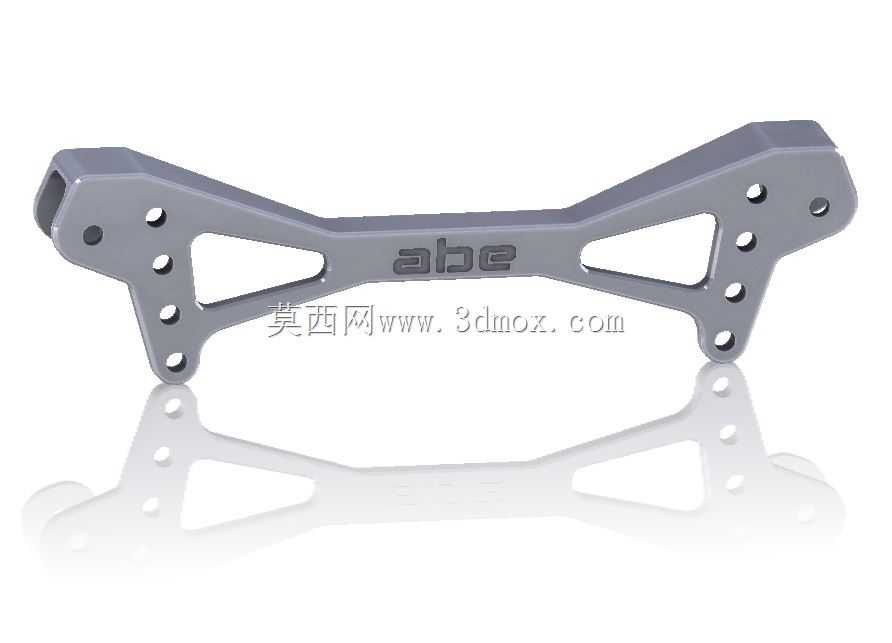

  车壳支柱等周边部件产生运动干涉,支架底部的轮廓做了圆弧过渡处理,即使模型车在极端压缩行程下,也不会剐蹭到减震器筒身或者悬挂摆臂。零件侧面的标识位做了凹陷处理,不会因为标识凸起影响零件的安装贴合度,安装面整体铣平,保证与车架、减震器连接时的贴合度,避免出现安装间隙导致的固定螺丝松动、连接位旷量等问题。在实际使用场景中,这类支架多用于1/5比例的汽油动力遥控越野模型,这类模型车自身重量较大,飞坡落地时的瞬时冲击载荷可达到自身重量的数倍,因此支架的结构强度直接影响整车的耐用性,这款结构在设计时充分考虑了大冲击载荷下的受力特性,在镂空减重的同时保留了足够的截面厚度,安装孔位周边做了局部加厚处理,避免孔位受冲击出现开裂、滑牙的问题。

  不同于普通注塑成型的模型配件,这种一体化铣削的金属支架结构抗冲击能力更强,在低温环境下也不会出现材质变脆断裂的问题,适合复杂户外越野场景下的使用需求。设计过程中还充分考虑了装配工艺性,所有安装孔位的公差控制在合理范围内,既不会因为孔位过小导致安装困难,也不会因为孔位过大出现连接旷量,零件边缘全部做了倒角去毛刺处理,装配时不会划伤操作人员或者周边的管线、零件。
