遥控模型车用后减震安装固定支架

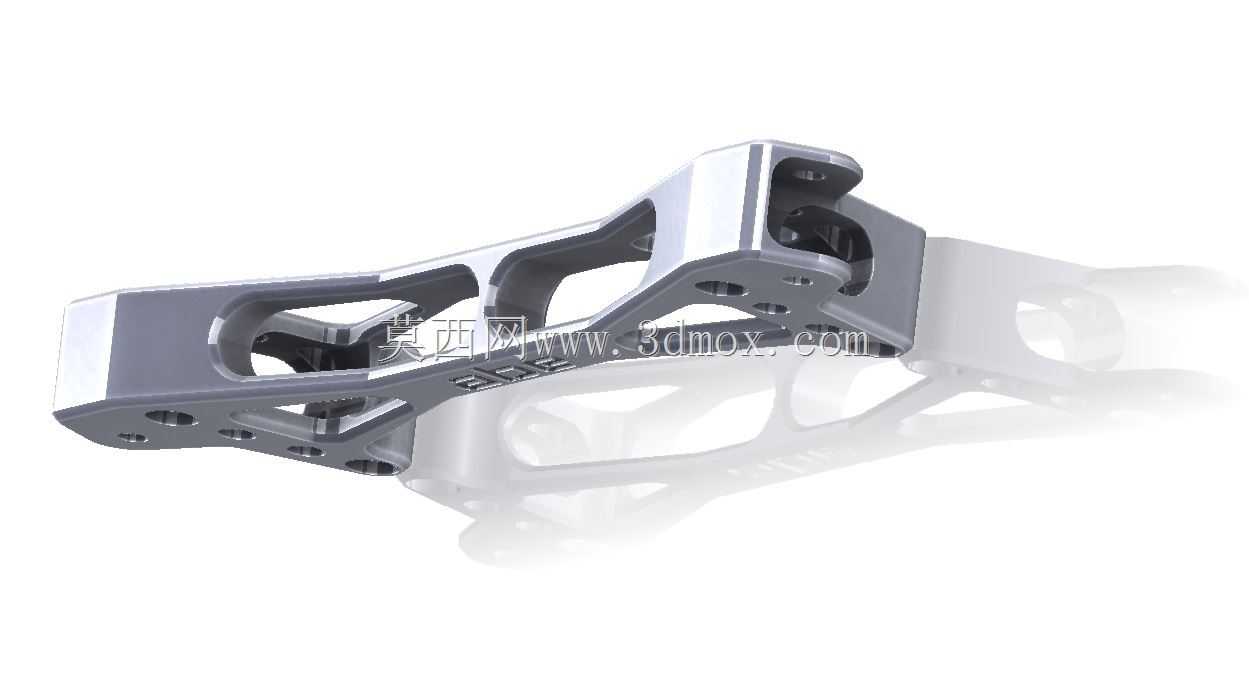

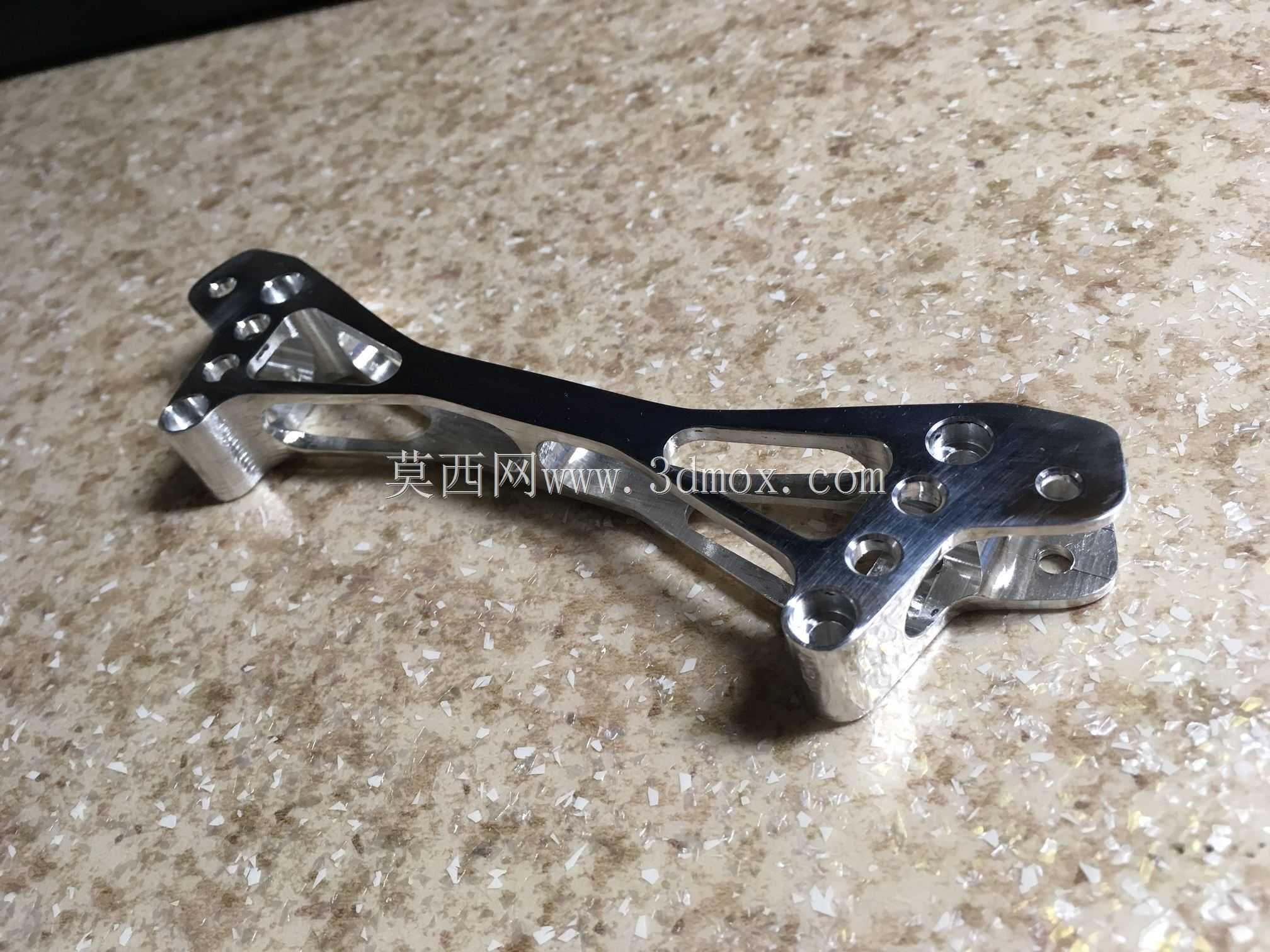

　　这款零件主要应用于1/5比例大比例遥控越野模型车的后悬挂系统，作为减震器与车架主体之间的核心连接承载构件，直接承担车辆行驶过程中减震器传递的冲击载荷，同时为后悬挂的摆臂、防倾杆拉杆等周边部件提供安装定位基准。在实际越野行驶场景中，模型车飞跃落差、碾压碎石路面时，后减震器会瞬间承受数倍于车重的冲击载荷，该支架需要将这些载荷均匀分散传递到车架主结构上，避免局部应力集中导致的结构失效，同时还要保证减震器的安装角度始终处于设计公差范围内，确保减震阻尼特性能够正常发挥，不会因为支架变形导致减震器卡滞、运动干涉。从功能特性来看，该支架采用双侧对称的多孔位设计，不同孔径的安装孔分别对应减震器上固定点、车架连接螺栓、防倾杆拉杆固定座等不同连接需求，

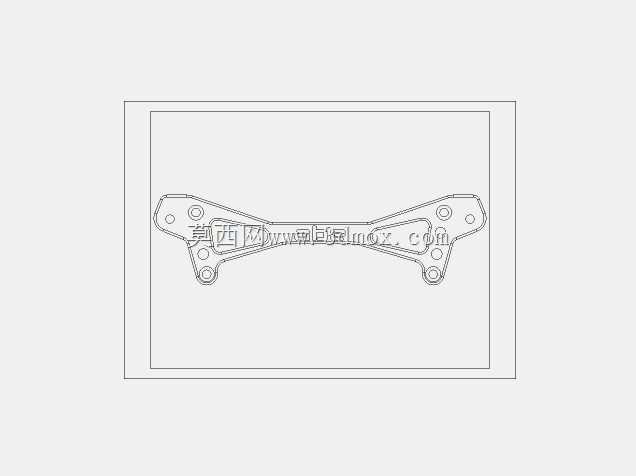

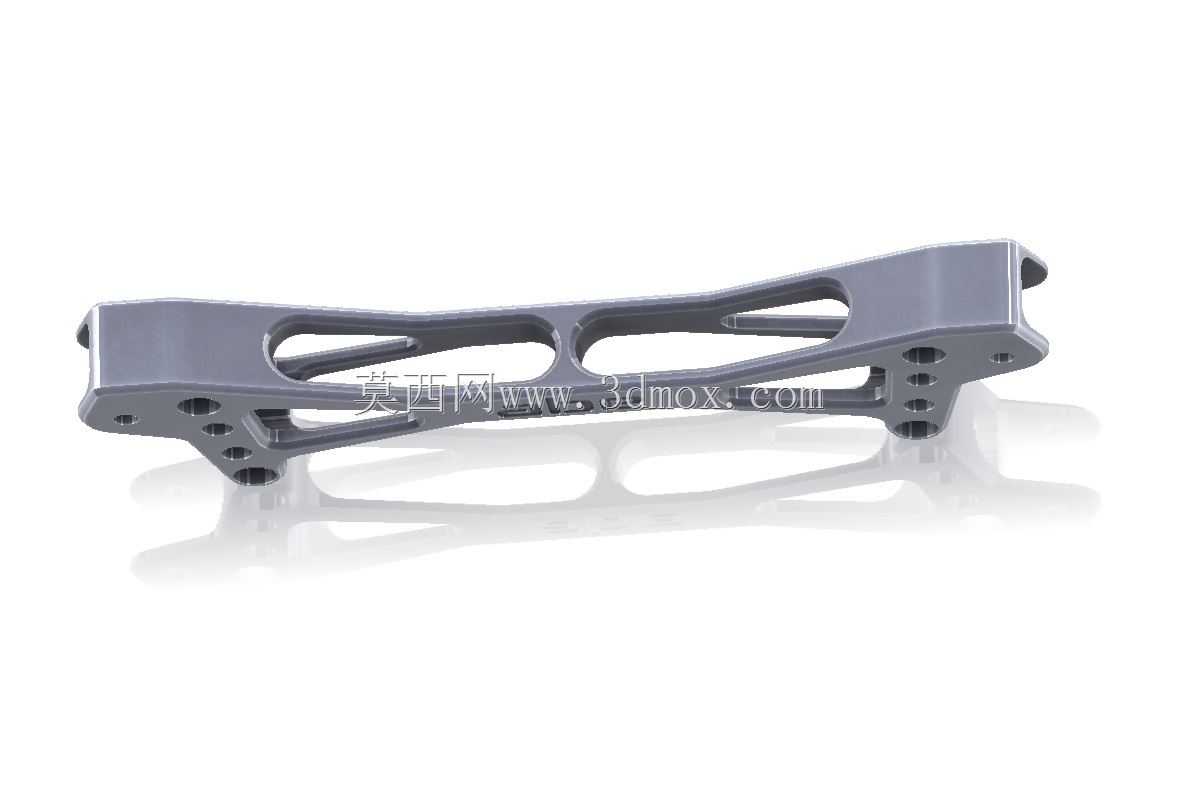

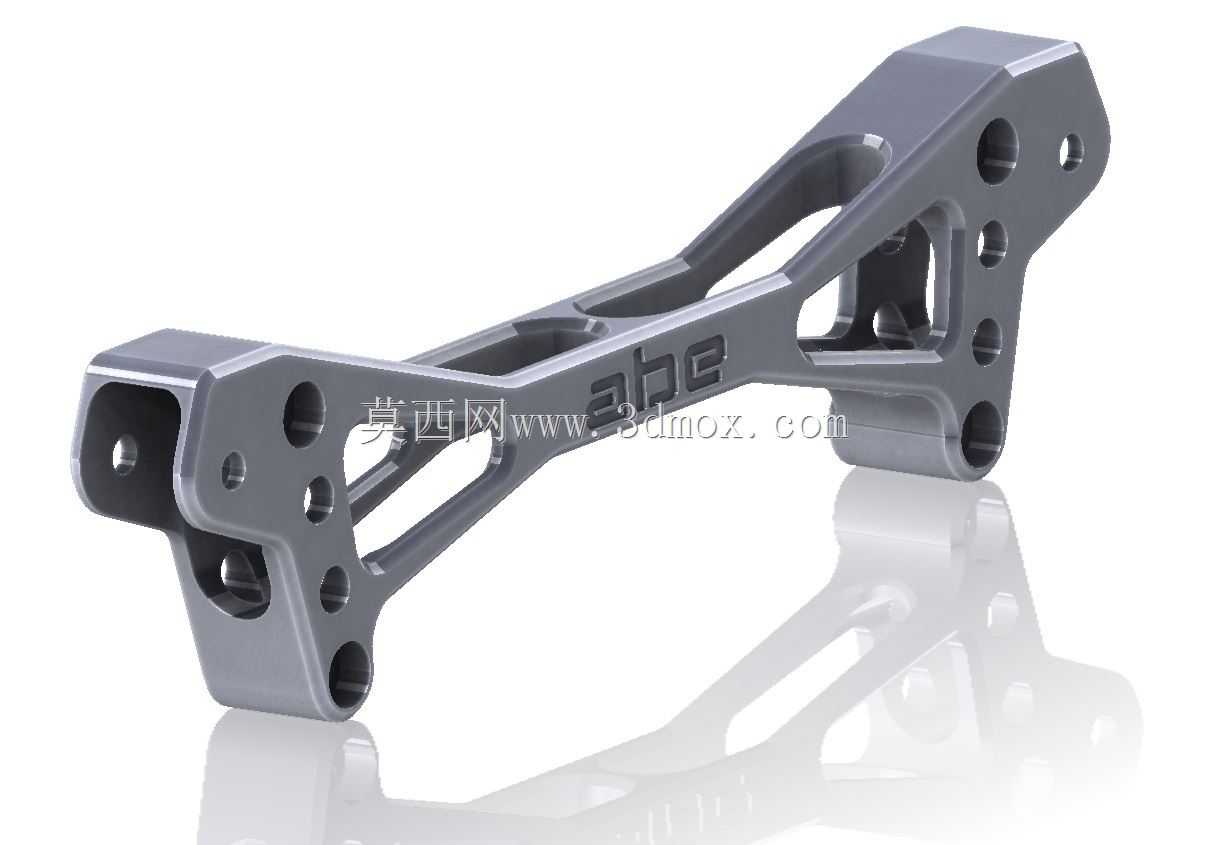

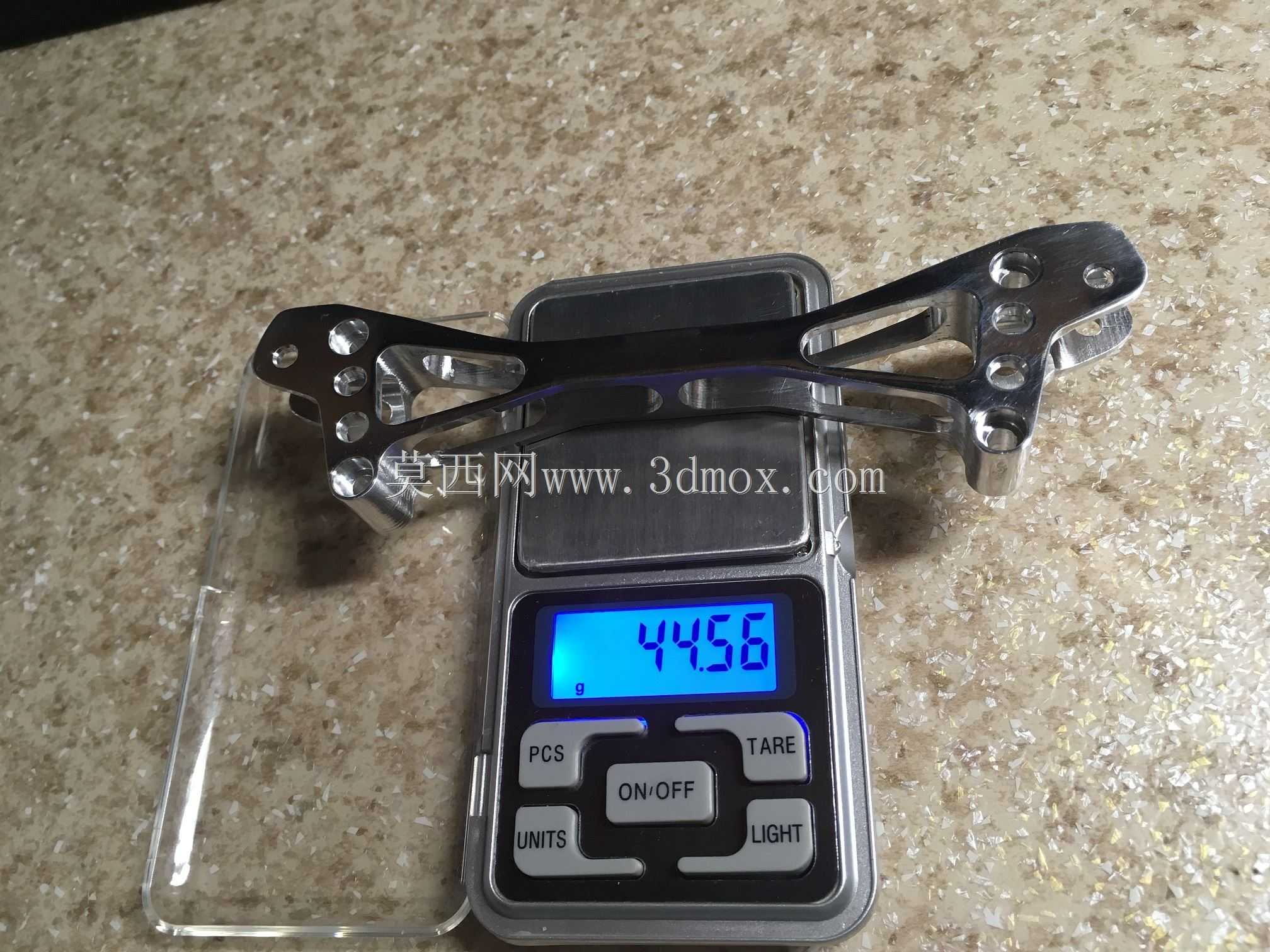

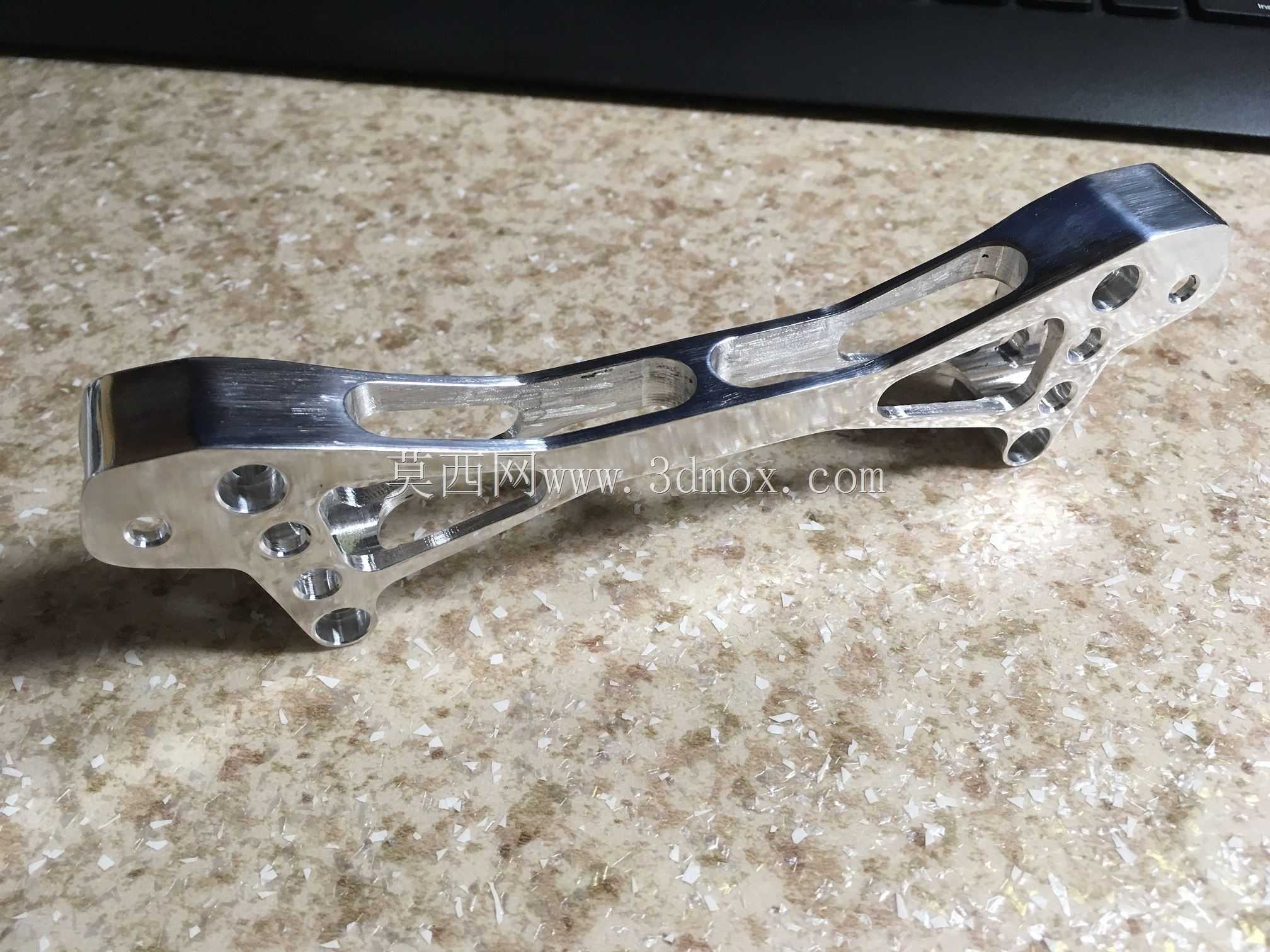

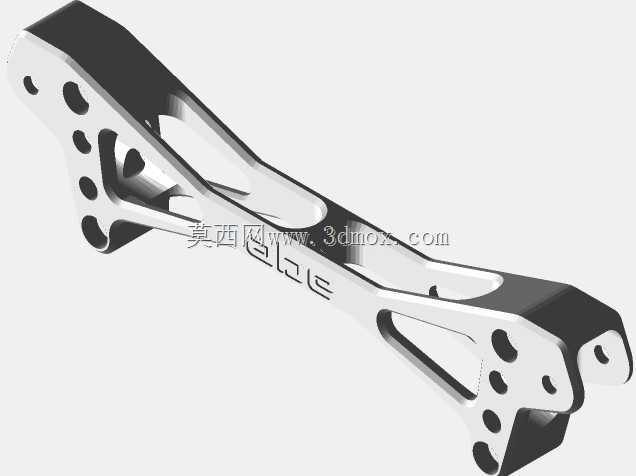

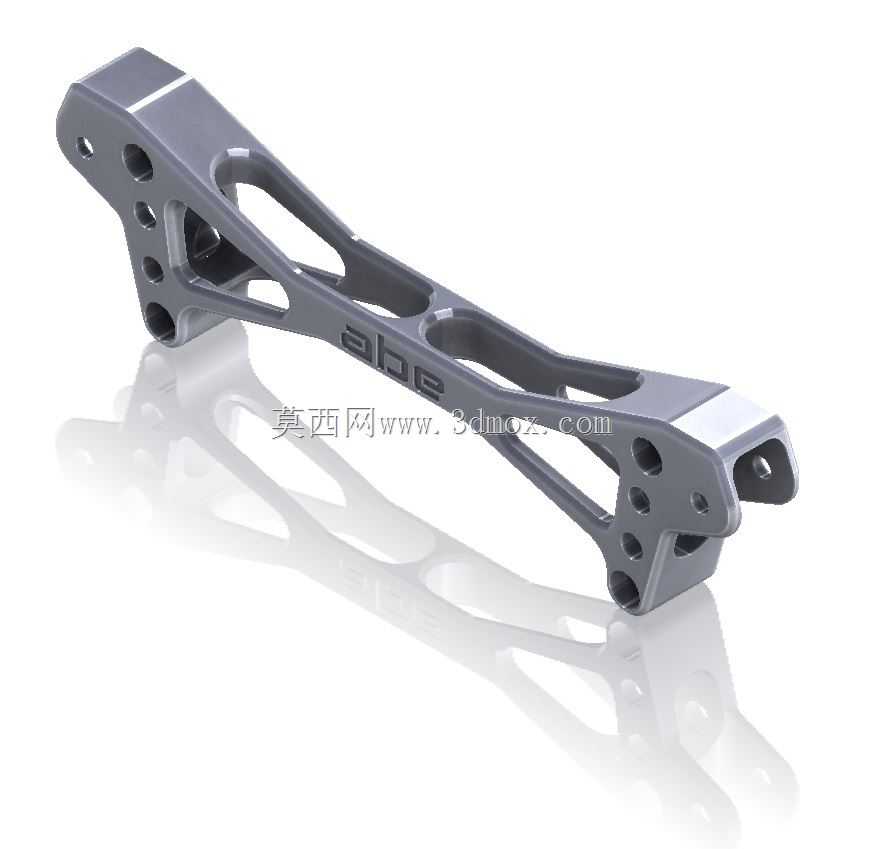

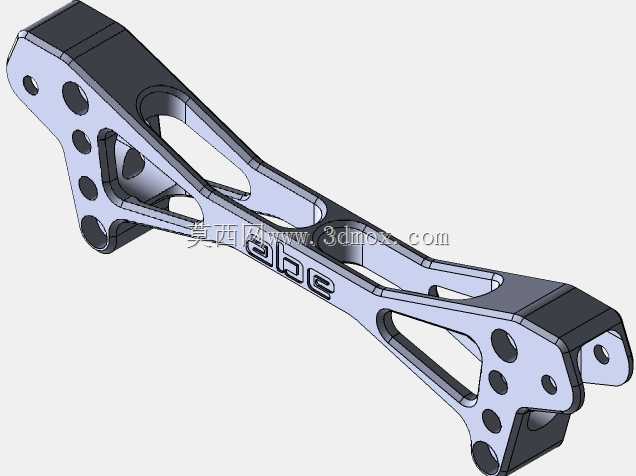

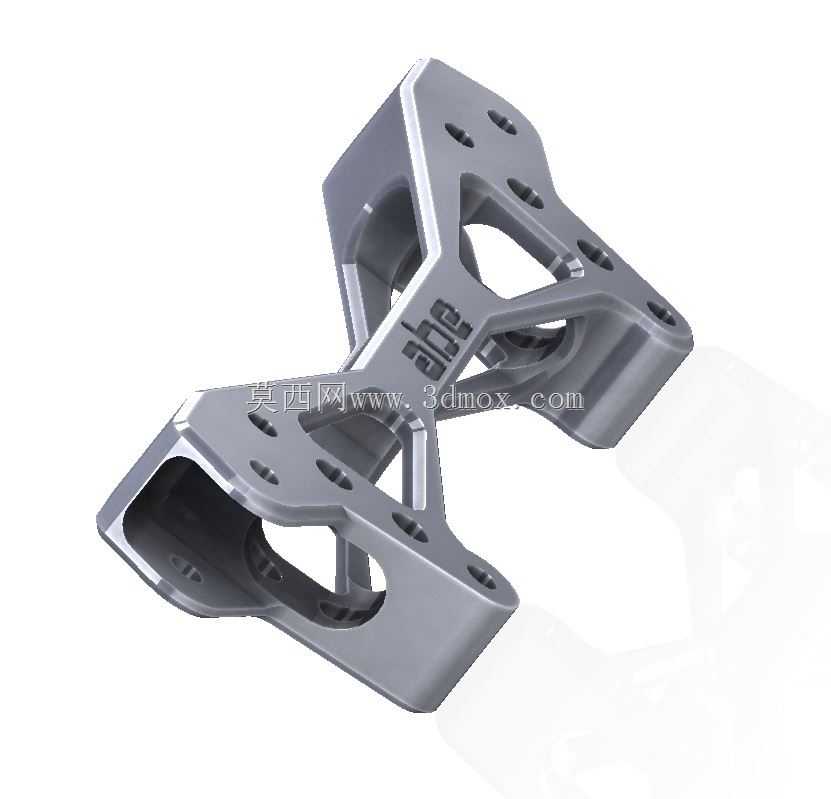

　　孔位的位置度公差控制在0.1mm以内，保证装配后各部件的相对位置精度，避免出现装配应力。支架主体采用镂空拓扑优化设计，在保证结构强度的前提下尽可能去除非承载区域的材料，将零件重量控制在44.56g，有效降低后悬挂的非簧载质量，提升减震系统的响应速度，这对于大比例遥控模型车的操控灵敏度提升有明显作用，非簧载质量的降低能够让车轮在颠簸路面更紧密地贴合地面，减少车轮弹跳带来的抓地力损失。设计过程中首先根据后悬挂的运动几何关系确定减震器的安装硬点坐标，保证减震器在整个悬挂行程中的杠杆比变化处于设计区间内，避免出现行程末端减震器受力突变的问题。随后根据载荷路径进行结构拓扑优化，将螺栓安装凸台作为载荷输入点，车架连接端作为固定约束，

　　通过有限元分析识别出主应力传递路径，沿着应力路径布置加强筋结构，非主承载区域全部做镂空挖除处理，同时在所有的转角位置都设计了R2以上的圆角过渡，避免锐角位置出现应力集中，在反复冲击载荷下产生疲劳裂纹。安装边界方面，支架两端的安装面平面度公差控制在0.05mm，与车架贴合的端面设计有定位止口，装配时能够快速卡入车架的对应安装槽内，不需要额外调整位置即可对准螺栓孔，降低装配难度。支架上的减震器安装孔采用同轴度0.08mm的通孔设计，适配模型车通用的M4减震固定螺丝，孔位周边做了局部加厚处理，厚度达到6mm，能够承受减震器最大行程时的冲击载荷而不出现孔位变形。支架侧面的镂空区域同时兼顾了走线功能，后刹车的油管、

　　转速传感器的线束可以从镂空槽内穿过，通过线卡固定在支架上，避免悬挂运动过程中线束被拉扯磨损。整个零件的外形轮廓完全避让后悬挂的运动包络，在悬挂上下全行程运动过程中，支架与摆臂、传动轴、轮胎等运动部件之间始终保持至少3mm的安全间隙，不会出现运动干涉问题。在材料适配方面，该结构既适合采用6061铝合金通过CNC铣削加工制作，也可以使用高强度尼龙通过3D打印制作小批量测试样件，不同加工工艺下都能保证安装尺寸的一致性，铝合金版本的零件经过阳极氧化处理后表面硬度提升，耐磨性能更好，适合高强度的竞赛场景使用，尼龙版本的零件自重更低，具备一定的弹性变形能力，适合日常休闲玩耍场景使用，能够在轻微碰撞时通过弹性变形吸收能量，避免支架断裂。
