HPI Baja遥控车小齿轮散热结构设计

　　在RC越野模型车的传动系统设计中，小齿轮作为动力输出端与大减速齿轮啮合的核心传力零件，持续高负荷运转下的热堆积问题一直是影响传动寿命的关键痛点，尤其是HPI Baja系列大比例燃油遥控车，在沙地、碎石路等非铺装路面全油门行驶时，小齿轮与离合器 bell 配合传递大扭矩，啮合面摩擦生热加上发动机热辐射传导，很容易出现齿面退火、润滑脂失效、啮合间隙异常变化等问题，这款小齿轮散热器正是针对该工况开发的配套散热结构。从实际装车场景来看，该散热器直接嵌套安装在小齿轮外侧的安装位上，不需要对原车传动箱、离合杯结构做任何切削改造，安装边界完全匹配HPI Baja 5B、5Bss、5T、SC等多款经典车型的小齿轮装配尺寸，

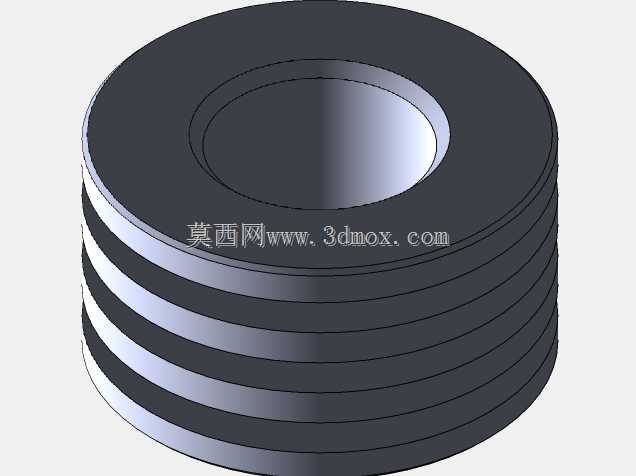

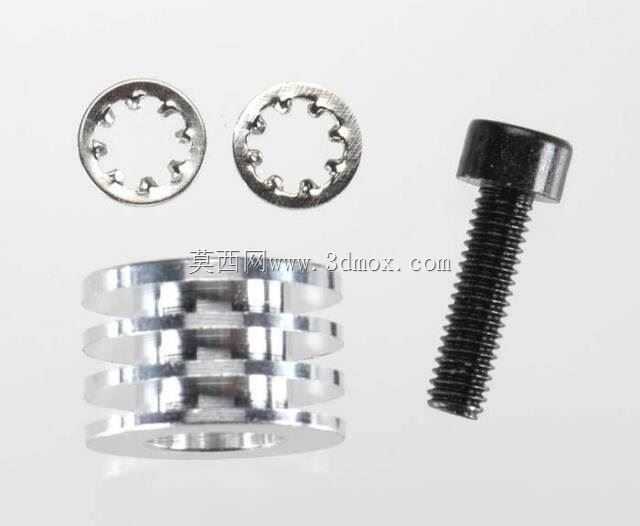

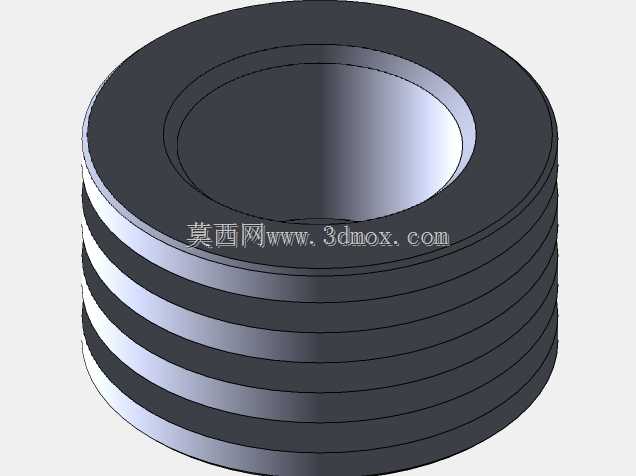

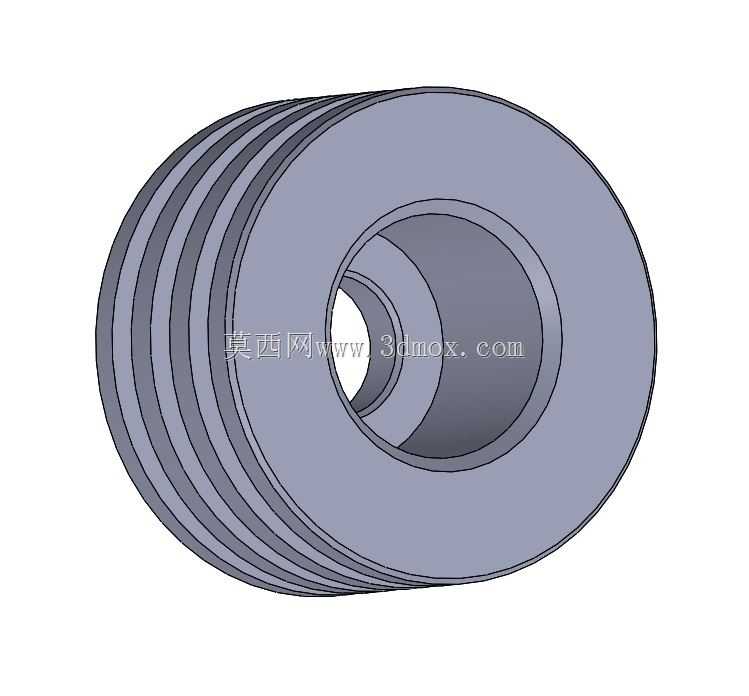

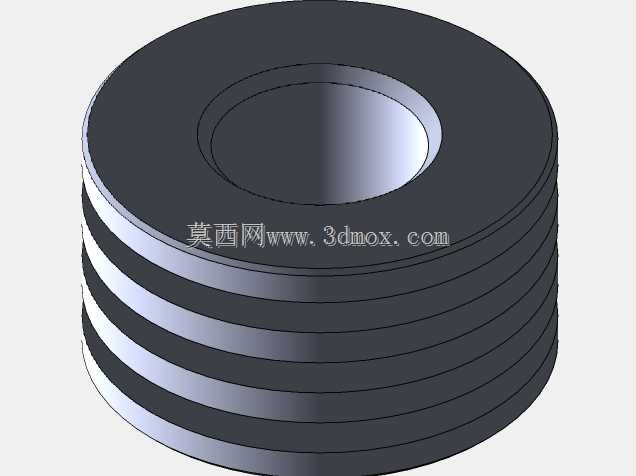

　　安装后不会干涉大齿轮的啮合转动，也不会与周边的悬挂摆臂、刹车碟片产生运动干涉。设计思路上没有采用冗余的大面积鳍片结构，而是结合小齿轮的圆周运动特性，在环形基体上布置了多道沿圆周方向分布的散热鳍片，当齿轮随传动系统高速转动时，鳍片会带动周边空气形成定向气流，直接带走啮合齿面传导过来的热量，同时鳍片的间隙预留了足够的容尘空间，在沙地、泥地行驶时，附着的泥沙会在离心力作用下自动甩出，不会出现泥沙堵死散热间隙导致散热失效的问题。结构细节上，散热器的内孔与小齿轮的安装轴颈采用小间隙配合，配合面预留了均匀的接触面积，保证齿轮本体的热量能够快速传导到散热鳍片上，同时不会因为过盈配合导致齿轮安装同轴度出现偏差，避免额外的啮合负载。配套的M4、

　　M5规格固定螺母采用标准螺纹规格，和原车常用的紧固件规格完全通用，维修更换时不需要准备特殊规格的工具，日常维护时只需要拆下固定螺母即可完成散热器的清洁，不需要拆解整个传动总成。从功能特性来看，该散热结构能够在连续全油门行驶工况下，将小齿轮的工作温度降低20%-30%，有效延缓齿面的磨损速度，避免高温导致的润滑脂碳化流失，减少因为小齿轮过热失效导致的传动故障，尤其适合长时间越野拉练、场地竞赛等高负荷使用场景。外形尺寸上，散热器的外径控制在不超出离合杯外轮廓的范围内，不会额外增加传动系统的转动惯量，也不会改变原车的传动比特性，鳍片的厚度经过优化，在保证足够散热面积的前提下尽可能降低自身重量，不会给动力输出端带来额外的负载。

　　实际装车测试中，该散热器在连续30分钟全负荷沙地行驶后，小齿轮齿面温度始终保持在润滑脂的有效工作温度区间内，没有出现齿面发蓝、润滑脂滴落的问题，啮合间隙也没有因为热胀冷缩出现异常变化，传动噪音相比未安装散热器时没有明显提升，也没有出现因为散热器安装导致的齿轮偏磨问题。针对RC模型车经常需要拆解维护的特点，该散热器的拆装流程非常简便，只需要拧下固定螺母即可完成拆装，不需要调整齿轮啮合间隙，日常维护的效率很高，同时鳍片的边缘做了倒角处理，安装维护时不会划伤手部，也不会割损周边的管线部件。
