遥控模型车油箱盖集成燃油管路接头

　　这套集成式燃油管路接头组件，主要适配1/5比例大排量燃油动力遥控模型车的油箱密封与油路接驳需求，这类大比例燃油遥控车多用于户外越野竞速、场地特技表演场景，动力单元多为23cc-30cc排量的单缸二冲程汽油机，对燃油供给的密封性、油路通畅度有较高要求，一旦出现油箱密封失效或者油路漏气，会直接导致发动机供油不稳、怠速熄火，甚至在颠簸越野过程中出现燃油渗漏引发安全隐患。

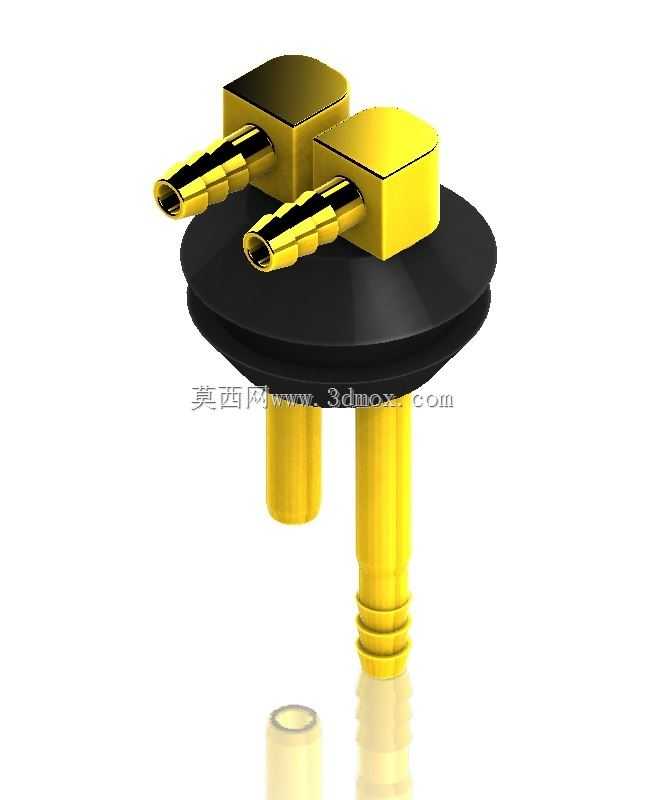

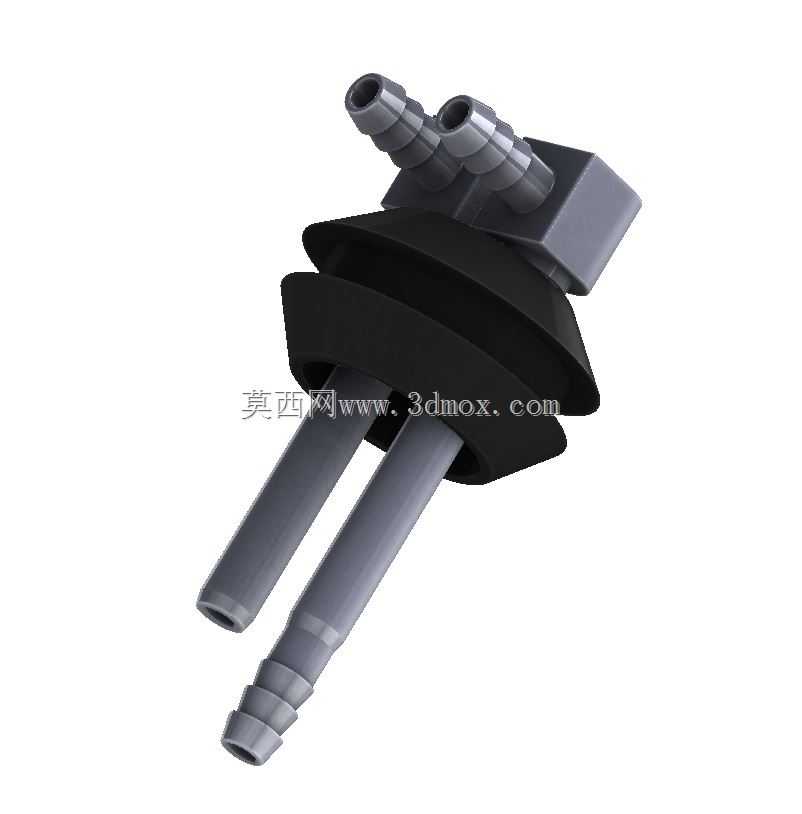

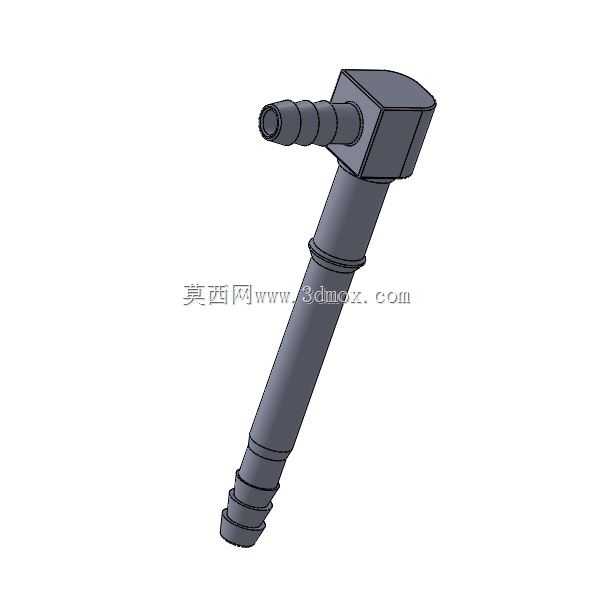

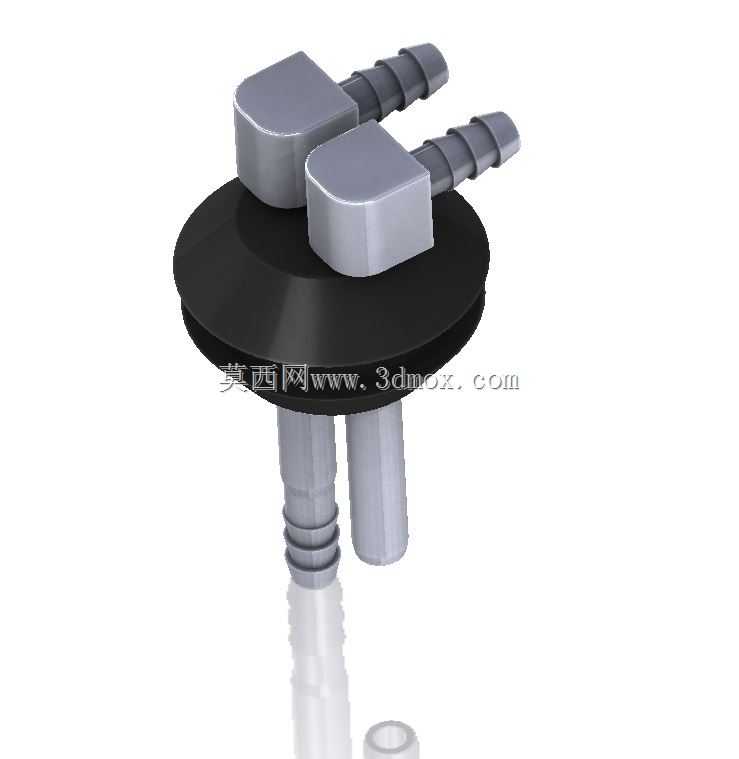

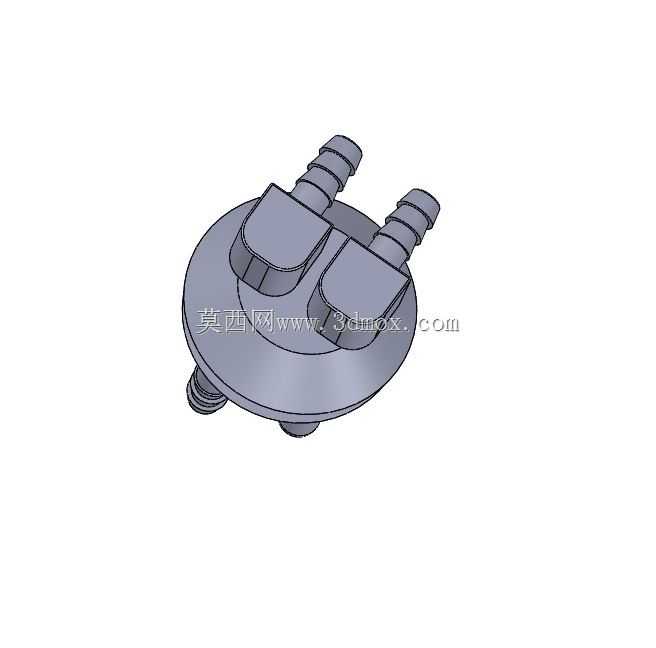

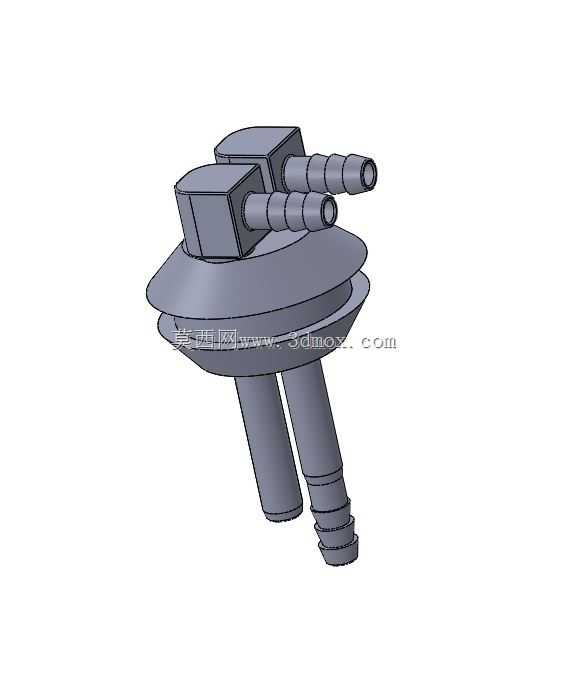

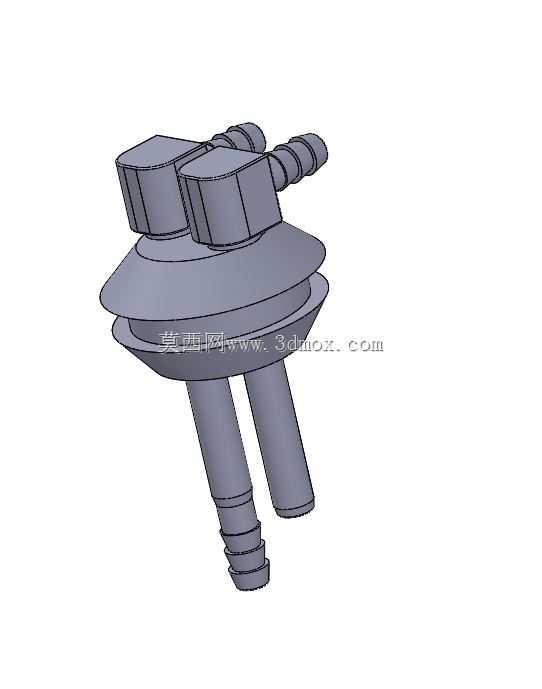

　　组件的核心安装基准是底部的黑色密封法兰盘，这个法兰盘直接压合在油箱顶部的加注口位置，替代传统油箱盖的密封功能，法兰盘边缘做了圆弧过渡，避免安装时刮伤油箱的塑料壳体，法兰下方的两根黄色硬质插管，长度根据油箱内部深度做了差异化设计，较长的插管一直延伸到油箱底部的储油凹槽位置，负责抽取油箱内的燃油供给发动机，较短的插管末端停留在油箱上部的气相空间，作为油箱的通气通道，平衡油箱内部与外界的气压差，避免发动机持续抽油时油箱内部形成负压，导致燃油无法被顺利吸出。

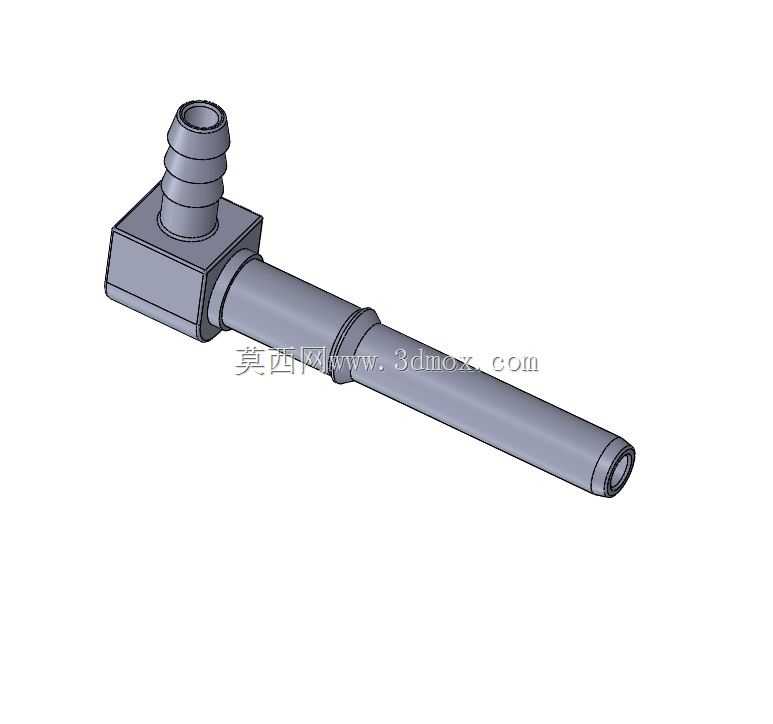

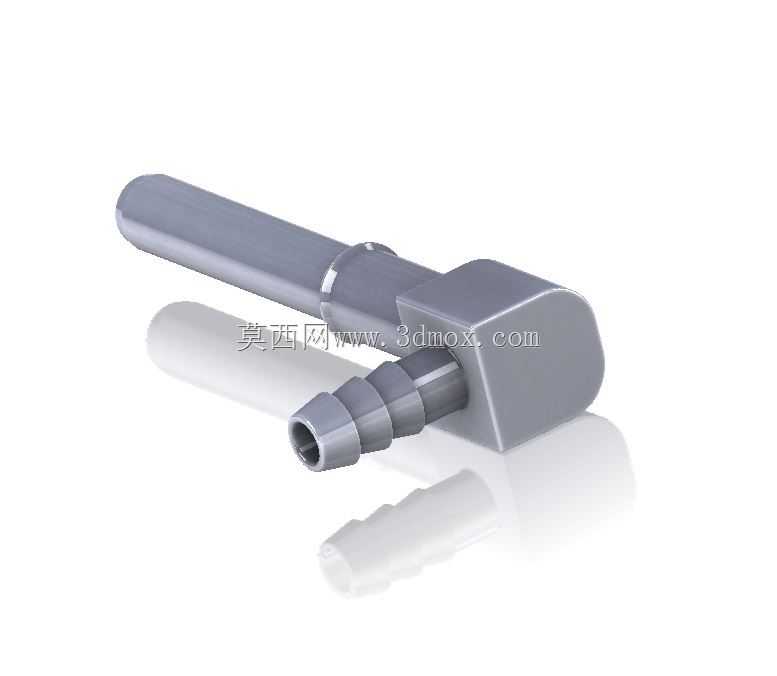

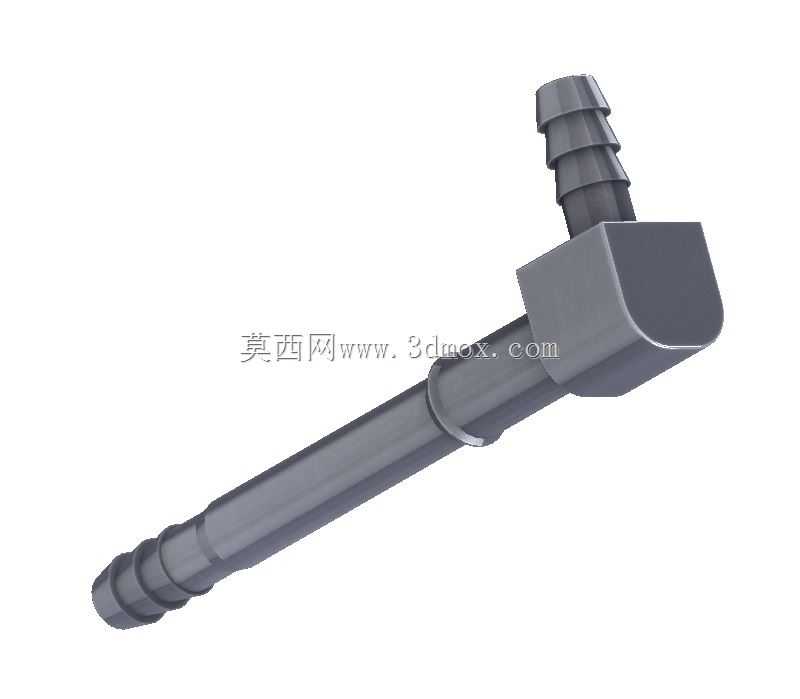

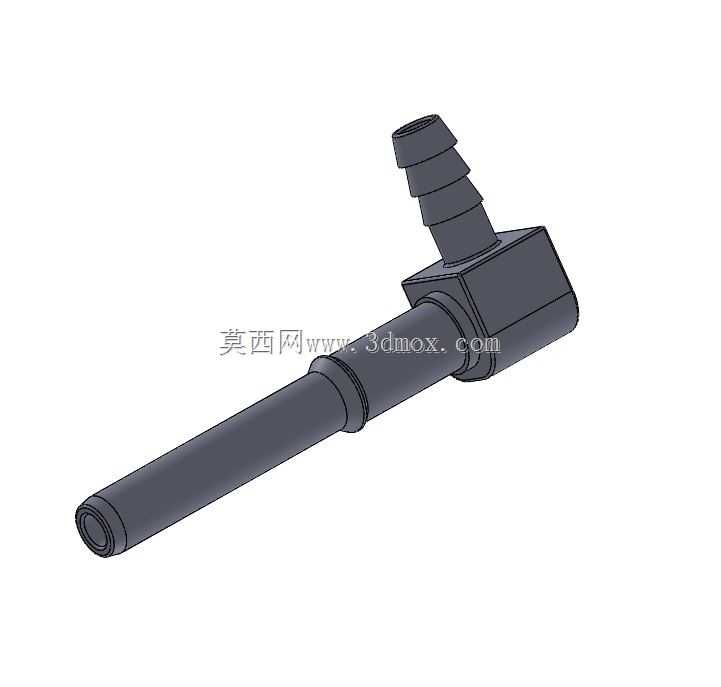

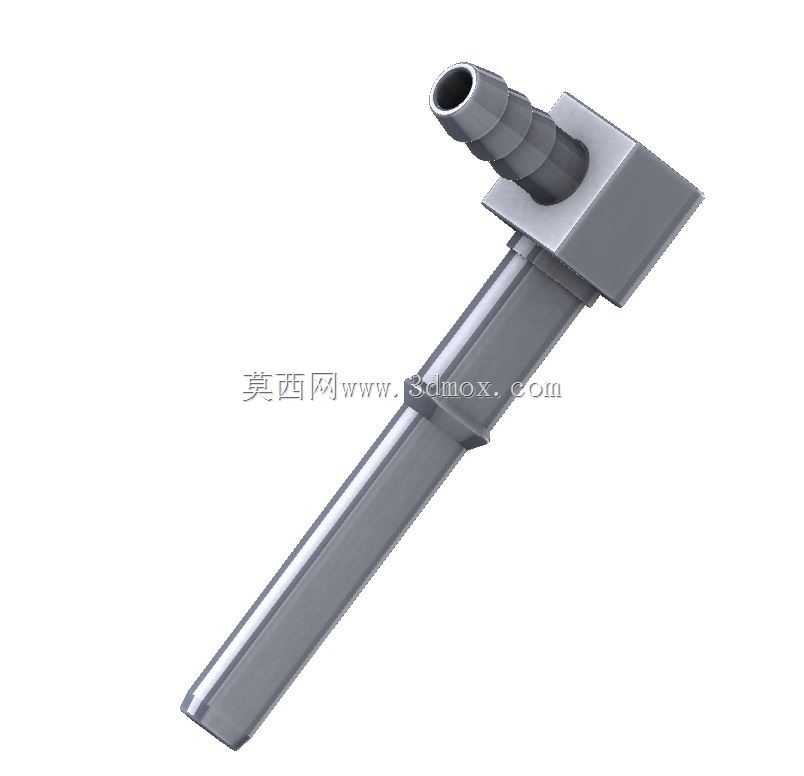

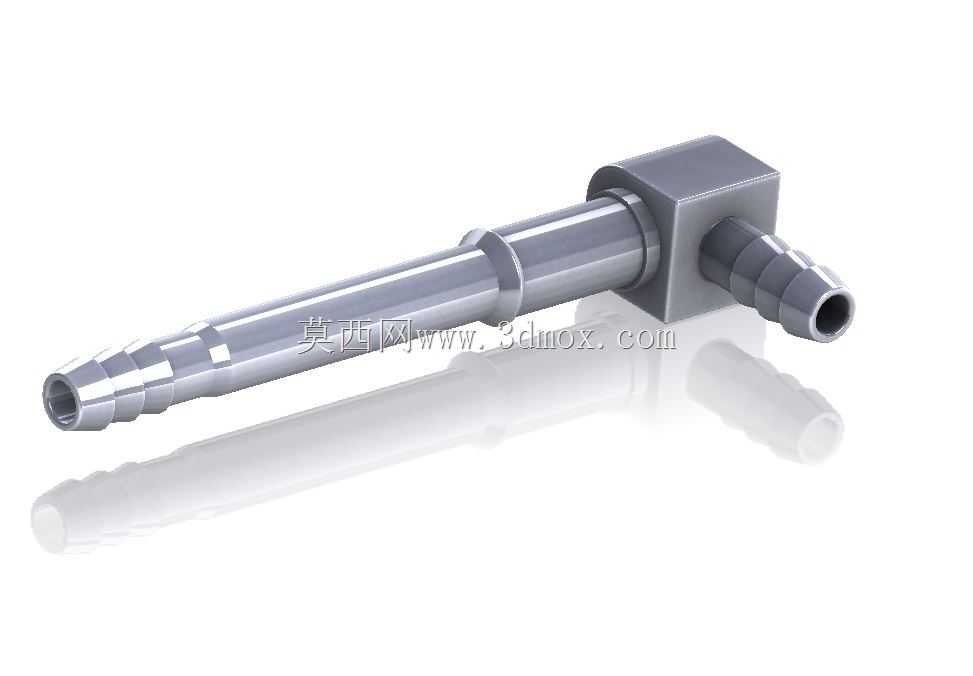

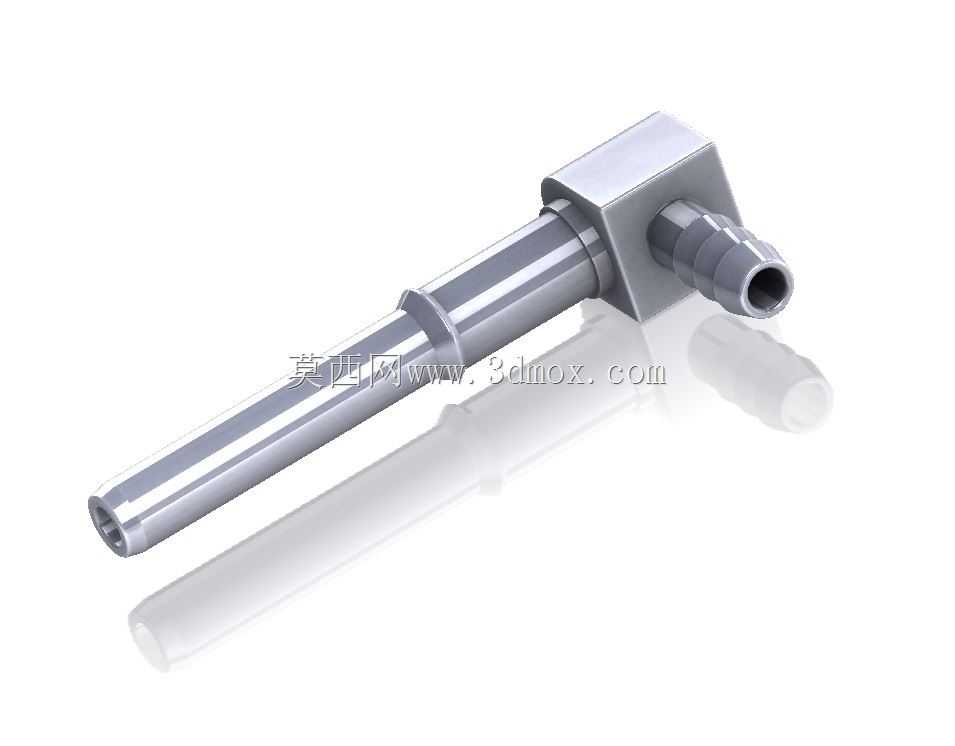

　　法兰上方集成的两个金色快插接头，采用了阶梯式倒刺结构，接头外径从靠近法兰位置向外逐段缩小，每段阶梯边缘都做了微小的倒扣角度，搭配不同内径的硅胶燃油管都能实现可靠卡合，不需要额外加装喉箍紧固，就能在模型车剧烈颠簸、持续振动的工况下避免油管脱落。两个接头的安装角度做了15度的向外倾斜设计，一方面可以避开油箱盖周边的车壳加强筋、走线槽等周边结构，给油管的弯折留出足够的空间，避免油管出现死折阻断油路，另一方面倾斜的接头也能减少油管对接头根部的弯折应力，延长油管的使用寿命。

　　设计过程中首先确定的是法兰盘的外径尺寸，完全匹配HPI BAJA系列车型原厂油箱加注口的内径，安装时不需要对油箱做任何打孔、切削改装，直接替换原厂油箱盖即可完成安装，降低用户的改装门槛。密封法兰采用耐油橡胶材质，邵氏硬度控制在60度左右，既可以保证压合时的密封性能，又不会因为硬度过高导致压合不严，或者硬度过低在长期浸泡燃油后出现过度膨胀变形。两根内部插管的壁厚控制在1.5mm，既保证插管有足够的刚性，在插入油箱时不会弯折，又不会因为管壁过厚占用过多的油箱内部空间，影响油箱的有效储油容积。

　　接头部分采用黄铜材质加工，表面做了镀金处理，一方面可以抵御甲醇混合燃油、汽油等模型常用燃料的腐蚀，长期使用不会出现氧化生锈堵塞油路的问题，另一方面光滑的镀金表面可以降低燃油流动的阻力，让供油更加顺畅。两个接头的中心距经过反复校核，刚好匹配该车型发动机化油器的两个油路接口的间距，用户在布管时可以直接裁剪对应长度的油管连接，不需要额外调整油管的走向，减少布管时的弯折次数。

　　在实际使用场景中，这套组件相比传统的独立油箱盖+单独打孔安装油路接头的方案，集成度更高，不需要用户在油箱上额外钻孔，避免了钻孔位置密封不严导致的渗漏问题，所有的油路接驳点都集中在油箱盖位置，后期维护、清理油路时只需要拆下整个油箱盖组件即可，不需要逐个拆卸单独的接头，大幅降低了维护难度。针对越野场景下的泥沙飞溅问题，法兰上方的接头根部做了凸起的挡边，可以阻挡大部分泥沙直接堆积在接头与油管的连接位置，避免泥沙渗入油管堵塞化油器油嘴。

　　设计时还考虑了不同燃料的兼容性，所有接触燃油的部件，包括密封法兰、内部插管、快插接头，都选用了耐模型燃油腐蚀的材质，不管是使用汽油混合二冲程机油的燃料，还是使用甲醇基混合燃料的车型，都不会出现材质溶胀、开裂的问题。内部的吸油管末端没有加装传统的燃油重锤，因为大比例模型车的油箱深度较浅，即使车辆处于倾斜、侧倾的特技姿态，较长的吸油管末端也能始终浸没在燃油液面以下，保证持续供油，省去重锤结构也减少了油箱内部的活动部件，避免长期振动后重锤脱落堵塞油路的风险。

　　安装边界方面，整个组件安装完成后，高出油箱顶面的高度控制在22mm以内，不会顶到模型车的外壳，即使是使用低趴姿态的改装车壳，也能留出足够的安装间隙，不需要对车壳做额外的裁剪修改。法兰盘下方的密封唇边做了双层结构，压合在油箱加注口时，两层唇边分别贴合加注口的内壁和顶面，形成双重密封，即使车辆在飞跃落地时产生较大的冲击，油箱内部的燃油压力瞬间升高，也不会出现燃油从密封位置渗漏的情况。
