1/5比例油动遥控车启动拉手结构

　　这款启动拉手主要适配1/5比例大尺寸油动遥控模型车，覆盖HPI Baja、Losi、Zenoah、Fuelie、CY等多款主流大比例油动RC车型的启动需求，是这类燃油动力遥控模型启动系统的核心手持操作部件。在实际模型车使用场景中，这类大比例油动车普遍采用单缸二冲程汽油发动机，没有电启动结构的基础款车型完全依靠手拉结构完成发动机点火启动，拉手作为操作人员直接施力的部件，直接决定启动操作的手感、施力效率以及长期使用的可靠性。

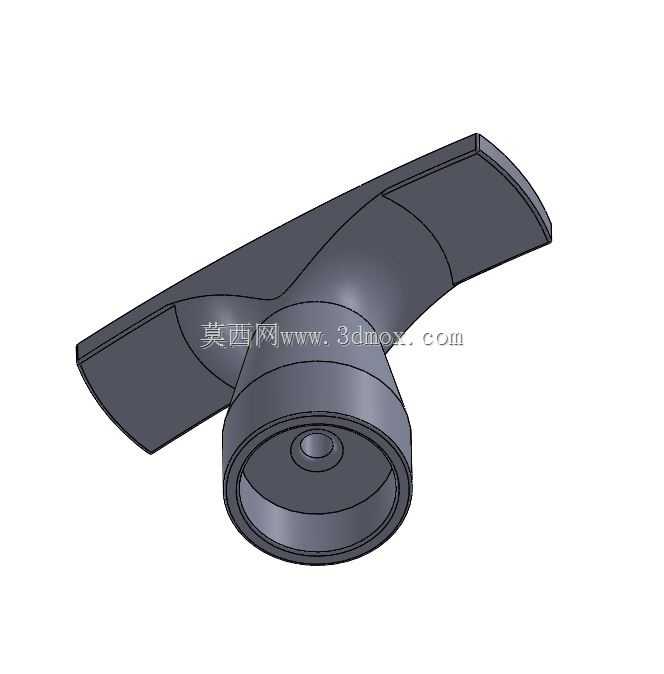

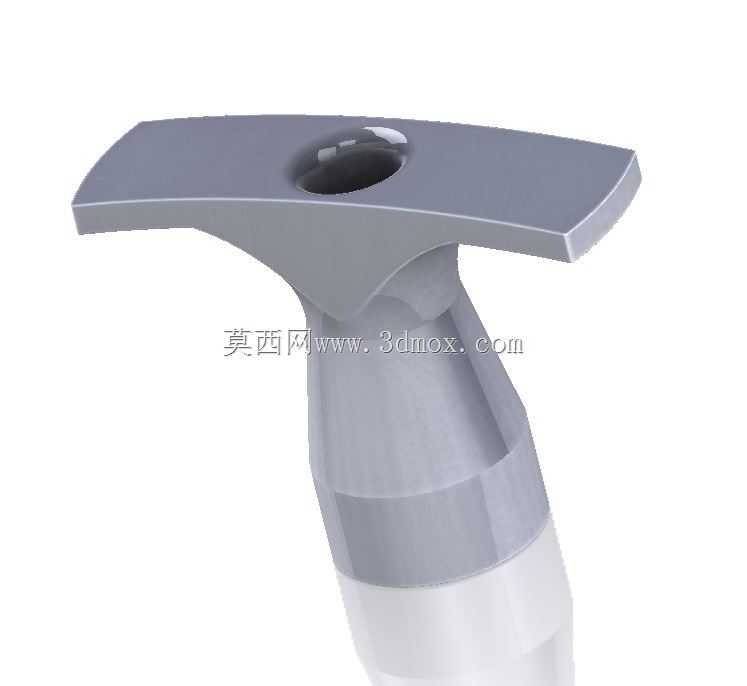

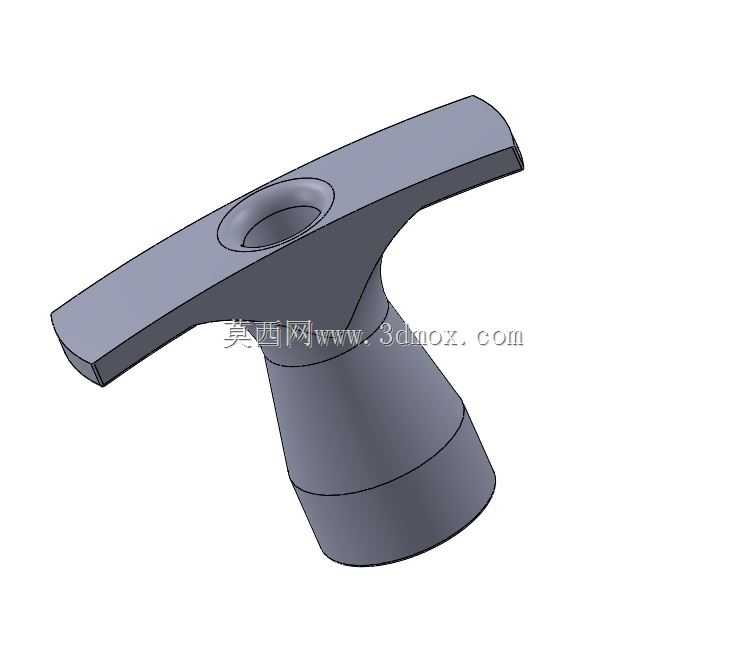

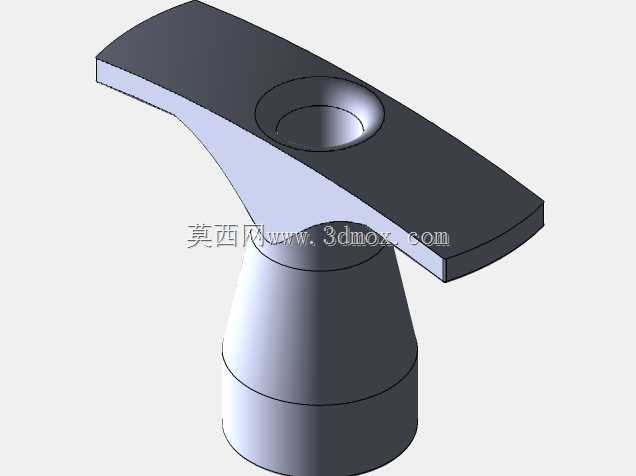

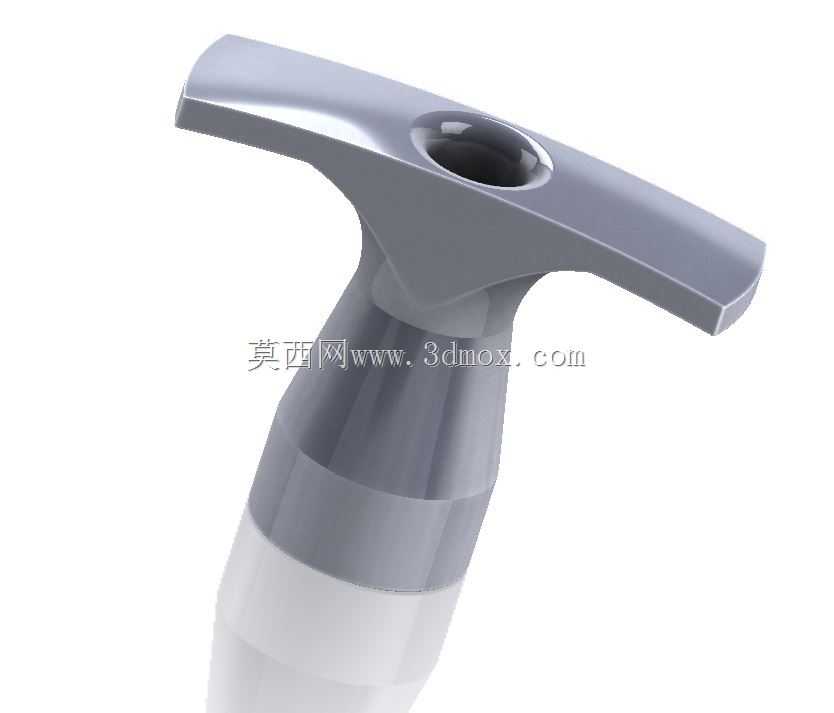

　　从结构设计来看，这款拉手采用T型横向握把加锥形过渡连接段的组合结构，横向握把的宽度完全贴合成年用户手掌自然握持的跨度，握把表面做了圆弧过渡处理，没有尖锐棱角，即使用户佩戴防滑手套操作也能完全贴合掌面，启动瞬间大拉力作用下不会出现硌手、打滑的问题。握把中心设置的通孔是拉绳固定位，拉绳穿过该孔后做打结压合固定，孔位边缘做了大圆角倒角处理，能够避免拉绳在频繁拉扯过程中被孔口锐边割损，大幅延长拉绳的使用寿命。握把下方的锥形过渡段采用多段阶梯式变径设计，从握把位置向下直径逐步收窄，既能够在用户握持时给手指提供自然的卡位，避免施力时手向连接端滑动，也能通过渐变的截面结构分散拉力传递过程中的应力集中，避免长期大拉力作用下握把与连接段的衔接位置出现断裂。

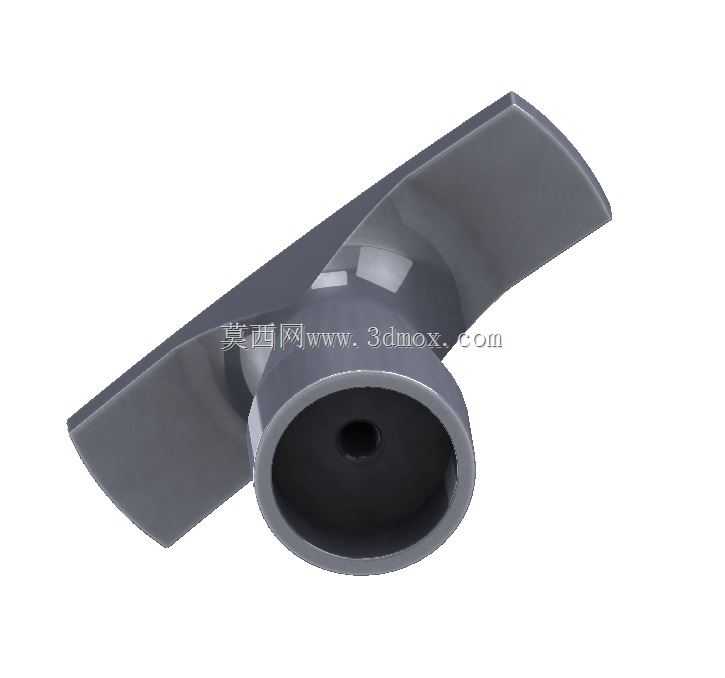

　　从安装边界来看，拉手整体的轴向长度适配常规大比例油动车启动器的拉绳外露行程，当拉绳完全收回启动器卷簧结构内部时，拉手底部能够完全贴合启动器外壳的出线口位置，不会出现外凸过长导致车辆行驶过程中剐蹭地面、或者勾挂赛道障碍物的问题；握把的横向宽度控制在合理范围内，不会超出车身侧部的防护架边界，车辆翻滚、碰撞时不会首先接触地面造成拉手断裂。连接段最下端的柱体直径与启动器出线口的导向套内径匹配，拉绳拉出、收回的过程中，连接段能够顺着导向套的轴线方向运动，不会出现偏斜卡滞，保证拉绳收卷顺畅，避免拉绳偏磨导致的寿命缩短。

　　从功能特性来看，这款拉手的受力结构经过针对性优化，大比例油动车的发动机压缩比普遍较高，冷机启动时需要的瞬间拉力可达数十牛，拉手整体采用等强度设计，从握把到连接段的壁厚分布完全匹配拉力传递路径的应力分布，受力最大的握把中心孔位置做了局部加厚处理，长期反复拉扯不会出现开裂、变形。表面做了哑光防滑质感处理，即使手上沾有模型车使用过程中沾染的燃油、泥土、灰尘，也能保持足够的握持摩擦力，不会出现施力时打滑脱手的问题。在实际模型运动场景中，这类启动拉手属于易损耗部件，尤其是在越野场地、沙地等复杂环境使用时，泥沙进入启动器导向套会加剧拉绳和拉手的磨损，这款拉手的连接段下端做了微锥设计，收回时能够刮除附着在导向套内壁的泥沙，减少杂质进入启动器内部的概率，同时也降低了拉手与导向套之间的磨损。

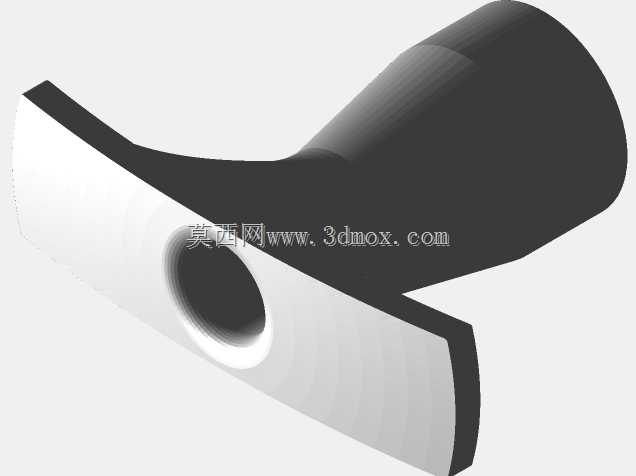

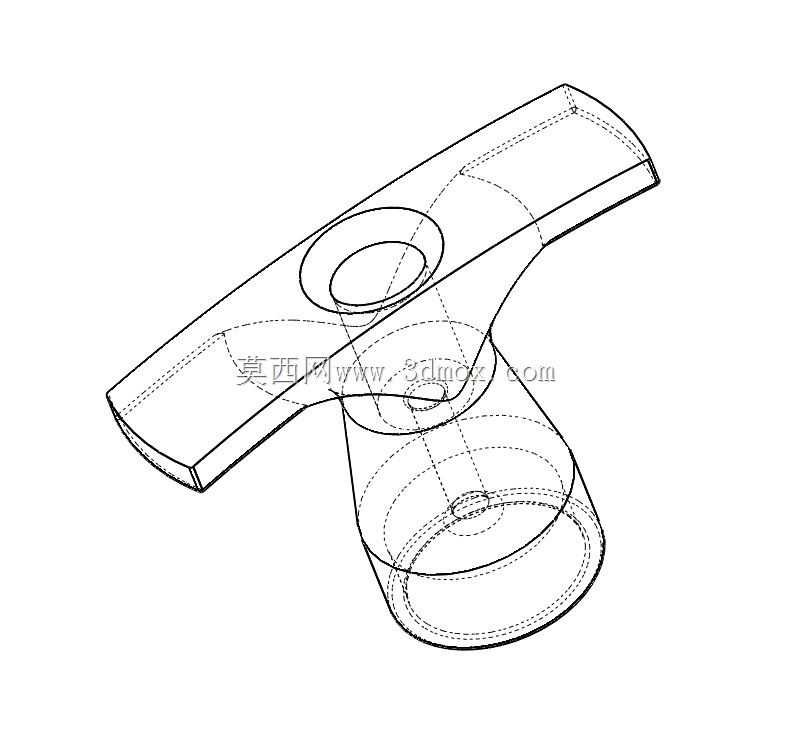

　　在三维建模过程中，这款结构的建模重点在于各段曲面的顺滑过渡，尤其是握把与锥形段的衔接位置，需要通过G2连续的曲面过渡来避免应力集中，同时保证握持手感的舒适度；中心固定孔的倒角参数需要结合实际使用的拉绳直径设置，既要保证拉绳能够顺利穿过，也要避免孔位过大导致拉绳固定结滑脱。建模时还需要充分考虑注塑生产的拔模角度，所有沿开模方向的面都设置了合理的拔模斜度，连接段的阶梯位置做了圆角过渡，避免注塑生产时出现应力集中导致的零件开裂，同时也能提升零件的整体结构强度。
