LCR-T4测试仪专用塑料外壳结构设计

　　这款壳体是针对LCR-T4型号元器件参数测试仪开发的专用承载外壳，日常应用场景覆盖电子维修工位、元器件来料检验台、学生电子实验操作台、小型电子作坊生产检测环节，主要作用是为测试仪的核心电路板、测试接口、供电模块提供物理防护，同时规整内部走线布局，避免裸露电路板受磕碰、积灰、静电击穿的影响，也能让测试人员操作时更顺手，不会因为电路板边缘锋利划伤手部。

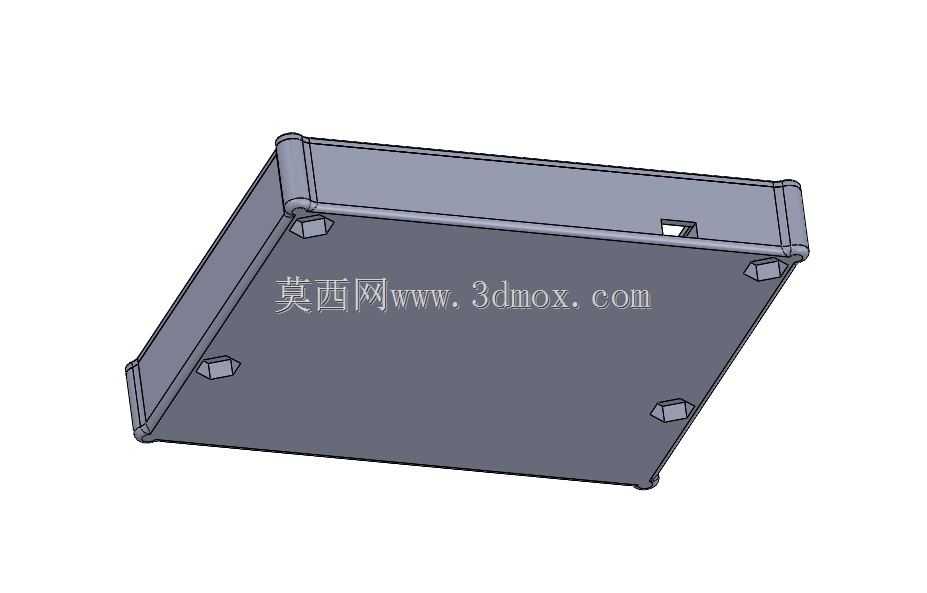

　　从结构设计逻辑来看，壳体采用一体化注塑成型的框体加平板式上盖的组合思路，整体为带圆角的矩形结构，四个边角做了圆弧过渡处理，既避免直角磕碰造成的壳体崩边，也能减少操作人员拿取时的硌手感。壳体底部预留了四个带沉台的安装孔位，孔位位置对应测试仪电路板的固定孔，安装时可以直接用M3规格的自攻螺丝将电路板锁附在壳体内的支撑柱上，支撑柱高度经过精准核算，刚好让电路板上的显示屏、按键、测试接线端子露出壳体表面对应的预留开口，不会出现按键卡滞、显示屏被遮挡的问题。

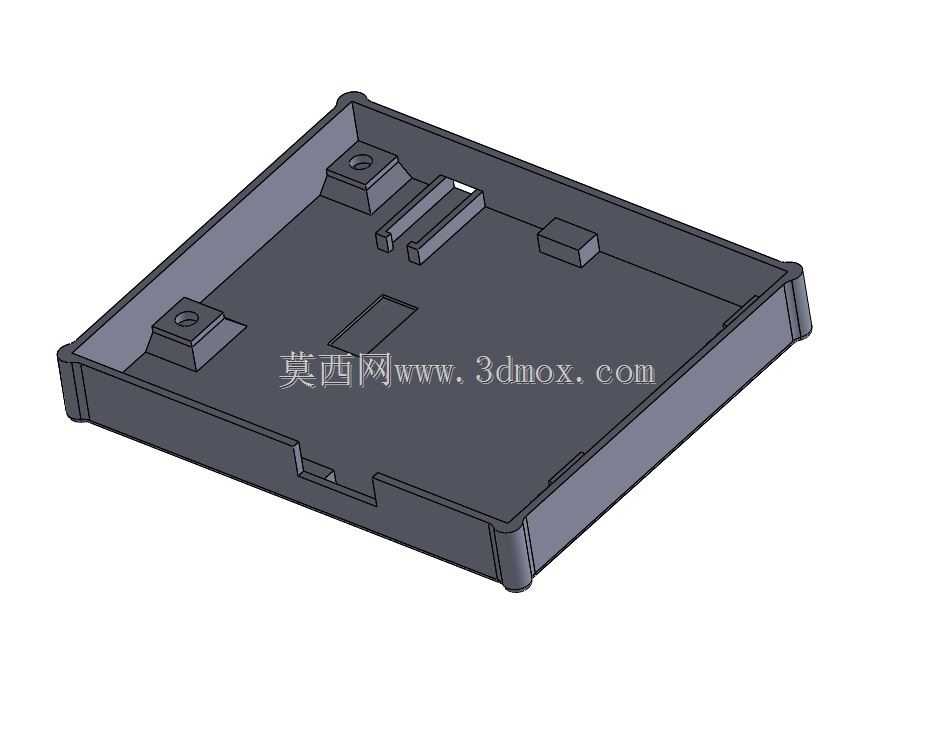

　　壳体内部的筋位设计完全匹配LCR-T4电路板的元件布局，在电路板上的电解电容、变压器、接线端子等较高元件的对应位置，壳体内壁做了避让凹槽，避免元件顶到壳体内壁造成装配应力，同时在电路板边缘位置设置了多道定位筋，装配时电路板顺着筋位滑入即可对准固定孔，不需要反复调整位置，能提升批量装配的效率。壳体侧边预留了测试表笔接线的开口槽，槽口边缘做了倒角处理，避免长期使用时磨损表笔线的绝缘层，同时在供电接口的对应位置也预留了适配Micro USB或者直流电源接口的开口，不用额外开孔就能直接外接电源供电。

　　安装边界方面，壳体整体外轮廓尺寸适配常规桌面放置的需求，不会占用过多操作台空间，底部四个角可以粘贴防滑橡胶垫，放置在光滑的工作台面时不会随意滑动。壳体上盖和底座的配合采用卡扣加螺丝的双重固定方式，日常维护时只需要拧下底部的两颗固定螺丝就能拆开上盖，更换内部元件或者检修电路时非常方便，卡扣结构可以让上下盖合模时缝隙均匀，不会出现一边翘边的问题。

　　从实际使用的角度考量，壳体的壁厚设置在2mm，既保证了足够的结构强度，日常拿取时轻微摔落不会出现开裂，也不会因为壁厚过厚造成材料浪费、整体重量过重的问题。壳体内壁在对应发热元件的位置没有设置封闭的遮挡筋，预留了一定的空气流通间隙，方便测试仪长时间工作时的热量散出，避免内部积热造成元件参数漂移，影响LCR测试的精度。针对测试表笔经常插拔的受力位置，壳体对应的接口位置做了加厚处理，避免长期插拔受力造成接口位置的壳体开裂，延长整体的使用寿命。

　　在细节处理上，壳体表面做了细磨砂的纹理处理，不容易残留指纹和划痕，日常使用时即便经常拿取也能保持外观整洁。所有的棱边位置都做了R0.5以上的圆角处理，没有尖锐的毛边，注塑成型后不需要额外做飞边修剪就能达到装配要求。内部的支撑柱根部做了加强筋连接，避免锁附螺丝时支撑柱断裂，固定孔的沉台深度刚好让螺丝头完全沉入，不会突出壳体底部，放置时不会出现硌脚、放置不平的问题。
