便携式LCR-T4测试仪ABS注塑外壳结构

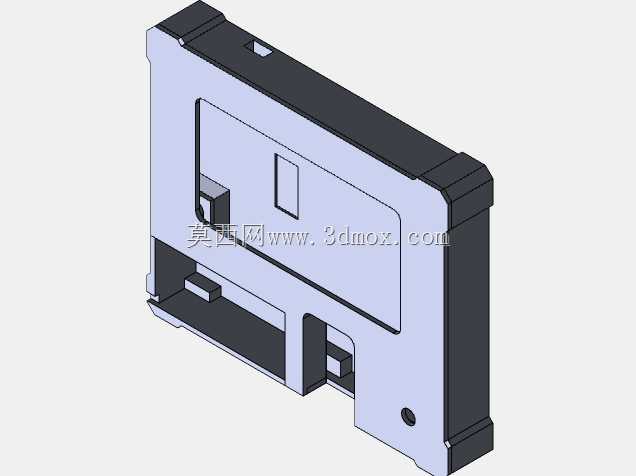

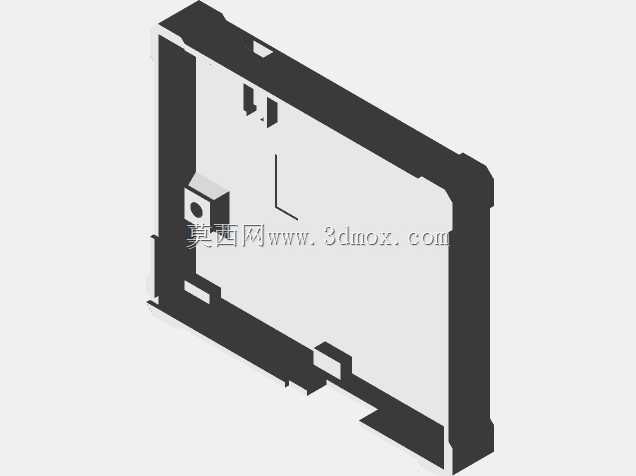

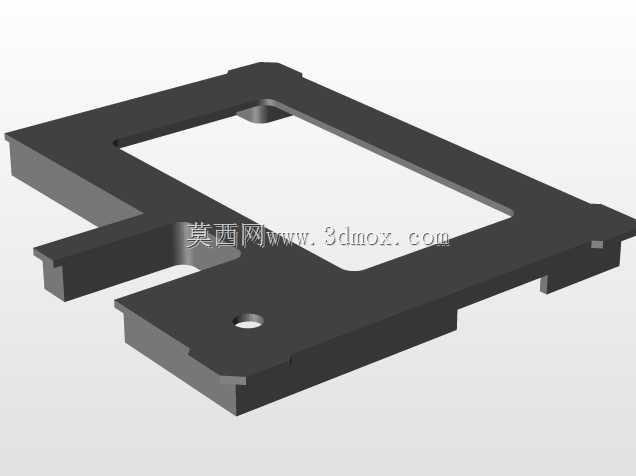

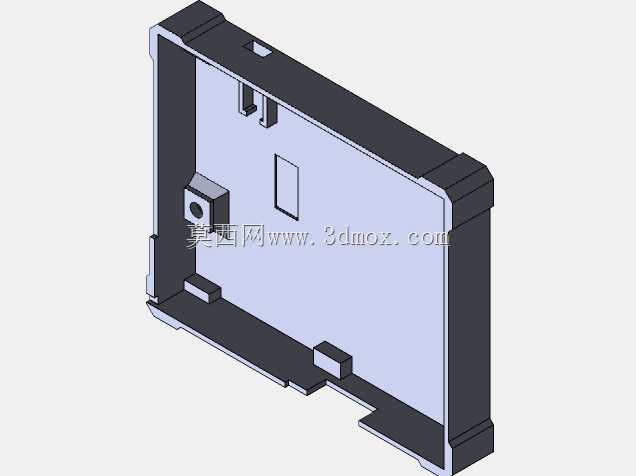

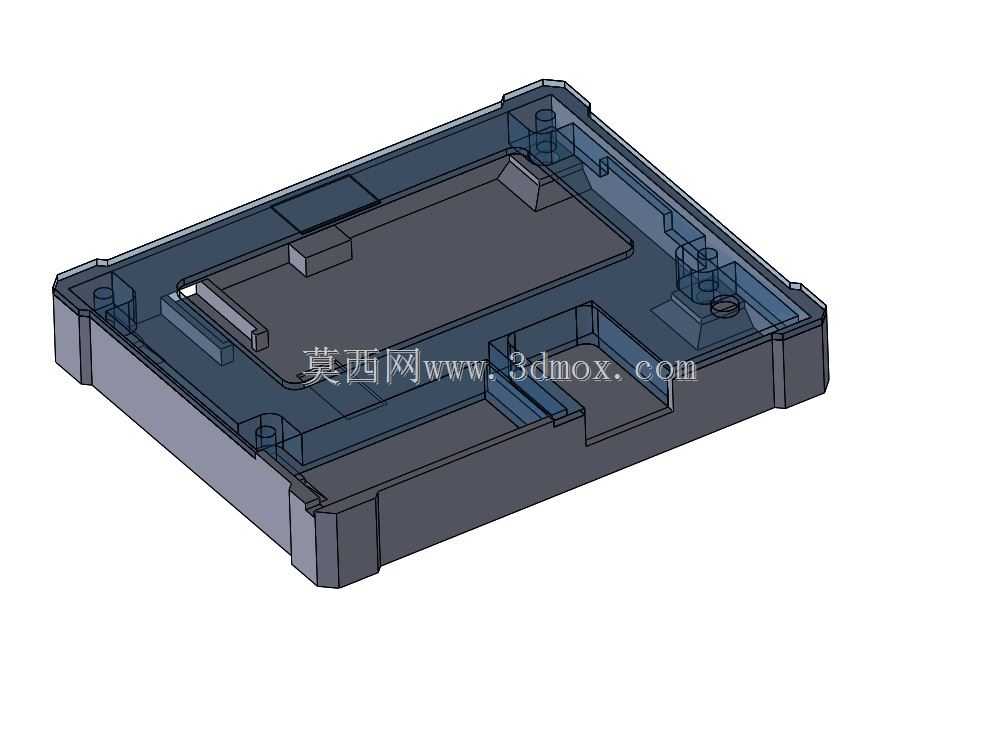

　　直接通过上下壳扣合的压力即可将主板牢牢固定在壳体内，减少装配环节的零件数量，降低组装工时。壳体侧面预留了PC连接器的安装开口，开口尺寸与常用的USB-type-C或者DC电源接口的安装公差控制在±0.1mm，既能够保证接口插件顺利装入，也不会出现间隙过大导致的灰尘、水汽侵入壳体内部的问题，接口位置的壳体边缘做了0.5mm的加厚凸台，能够在接口插拔受力时分散应力，避免长期插拔导致的接口位置壳体开裂。壳体正面预留了65.5规格微动开关的安装位，开关安装位周围做了下沉式的定位台阶，开关装入后按键表面与壳体正面的高度差控制在0.3mm-0.5mm，既能够保证按键按压时的行程手感，也不会出现按键突出过高容易被误触的问题，这款手持测试仪器的外壳结构，主要面向电子元器件现场检测、小型维修工位的日常使用场景，适配LCR-T4这类便携型电阻、电容、电感参数检测设备的装配需求，日常使用中可覆盖电子爱好者DIY制作、家电维修上门服务、工厂来料抽检等多个场景的设备防护需求。从结构设计逻辑来看，外壳整体采用分体式扣合结构，适配3D打印小批量制作或者ABS材质注塑开模的生产需求，壁厚控制在1.8mm-2.2mm区间，既能够保证手持握持时的结构强度，避免日常跌落、挤压导致的壳体开裂，也不会因为壁厚过大增加不必要的材料成本与整体重量。壳体内部预留了核心PCB板的定位卡槽，卡槽位置对应PCB板上的固定孔位，不需要额外增加铜柱等连接件，

　　按键周围的壳体边缘做了R0.8的圆角过渡，避免长期按压按键时硌手的问题。从安装边界尺寸来看，壳体整体的长宽高尺寸适配单手握持的人机工程学要求，宽度控制在70mm-75mm区间，成年人单手握持时拇指可以轻松覆盖正面所有按键位置，长度控制在120mm-130mm区间，放入工装裤口袋或者工具包侧袋时不会出现突出过多容易滑落的问题，壳体四个边角都做了R5的圆角过渡，同时边角位置做了局部加厚处理，跌落时边角先接触受力面的情况下，加厚结构可以吸收大部分冲击能量，避免冲击力传递到内部PCB板导致元器件虚焊或者脱落。壳体上还预留了4个M35mm规格螺丝的固定柱，固定柱位置分布在壳体四个边角内侧，螺丝柱的内径设计为2.5mm，外径设计为5.5mm，

　　螺丝柱根部做了R1的圆角过渡，避免螺丝锁紧时应力集中导致螺丝柱根部断裂，螺丝拧入深度控制在4mm，既能够保证上下壳扣合后的连接强度，也不会因为拧入过深导致螺丝柱被拧穿。壳体表面没有做过多的装饰性筋位，整体外观简洁平整，既可以在表面丝印设备型号、按键功能标识，也方便后期粘贴防滑胶皮提升手持握持的摩擦力，壳体内部对应显示屏的位置做了下沉式的视窗开口，开口边缘做了0.2mm的止口台阶，透明视窗面板可以直接通过双面胶粘贴在台阶位置，不需要额外增加固定结构，装配工序简单，视窗位置的台阶高度控制在0.8mm，粘贴透明面板后面板表面与壳体表面齐平，不会出现积灰的缝隙。在实际使用场景中，这类手持测试设备经常会在工作台面、维修现场等复杂环境下放置，

　　壳体底部设计了两个微小的凸点支撑，放置在平面上时可以让壳体底部与平面之间留出0.5mm的间隙，避免桌面的水渍、油污直接接触壳体表面，也能够减少壳体底部与桌面的摩擦划痕。壳体的分模线设计在侧面居中位置，分模面做了0.1mm的止口配合，上下壳扣合后不会出现明显的错位缝隙，配合间隙控制在0.1mm以内，既能够保证外观的整洁度，也能够阻挡大部分的灰尘从分模缝隙进入壳体内部。考虑到3D打印制作的公差特性，所有配合位置的尺寸都预留了0.2mm的装配余量，即便是使用FDM工艺3D打印制作，也不需要额外打磨就可以顺利完成装配，适合小批量定制或者个人DIY制作的需求，同时如果是批量注塑生产，只需要调整配合位置的公差到注塑工艺要求的±0.05mm即可直接开模生产，不需要对整体结构做大幅修改。
